RAV4_OM_OM42A48S_(ES)La instalación de un sistema transmisor de RF en el vehículo podría afectar a los sis-
temas electrónicos como:
●
Sistema de inyección de combustible multipunto/sistema de inyección de combusti-
ble multipunto secuencial
● Sistema de control de la velocidad de crucero asistido por radar
● Sistema de control de la velocidad de crucero
● Sistema antibloqueo de frenos
● Sistema de airbags SRS
● Sistema de pretensores de los cinturones de seguridad
Asegúrese de consultar con un concesionario o taller de reparaciones Toyota autori-
zado, o con cualquier otro establecimiento con personal debidamente cualificado y
equipado, para conocer las medidas de precaución necesarias o las instrucciones
especiales que atañen a la instalación de un sistema transmisor de RF.
Si desea más información acerca de las bandas de frecuencia, los niveles de poten-
cia, la posición de las antenas y la preparación para la instalación de transmisores de
RF, puede solicitarla en un concesionario o taller de reparaciones Toyota autorizado o
pedírsela a cualquier otro establecimiento con personal debidamente cualificado y
equipado.
Los sistemas de airbag SRS y de los pretensores de los cinturones de seguridad de
su vehículo Toyota contienen productos químicos explosivos. El desguace del vehí-
culo con los airbags y los pretensores de los cinturones de seguridad instalados
puede provocar un accidente, por ejemplo, un incendio. Antes de desguazar el vehí-
culo, los sistemas de airbag SRS y de los pretensores de los cinturones de seguridad
han de ser desinstalados y desechados por un taller de servicio cualificado o por un
concesionario o taller de reparaciones Toyota autorizado, o cualquier otro estableci-
miento con personal debidamente cualificado y equipado.
Instalación de un sistema transmisor de RF
Desguace de su Toyota
El vehículo dispone de baterías y/o acumuladores. No los deseche en cualquier
lugar, coopere con la recogida selectiva
(Directiva 2006/66/CE).

361-1. Para una utilización segura
RAV4_OM_OM42A48S_(ES)

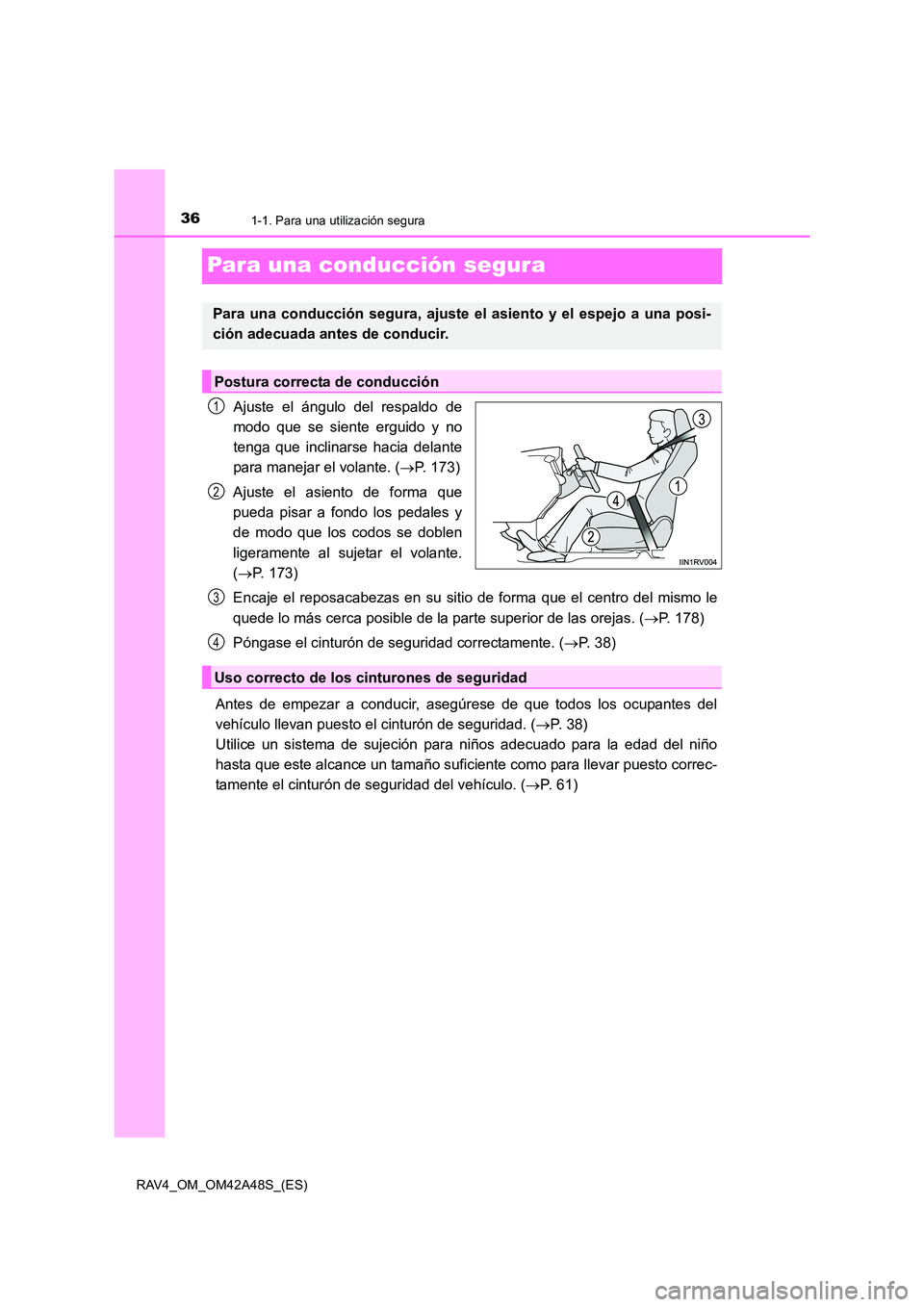

Para una conducción segura
Ajuste el ángulo del respaldo de
modo que se siente erguido y no
tenga que inclinarse hacia delante
para manejar el volante. (→P. 173)
Ajuste el asiento de forma que
pueda pisar a fondo los pedales y
de modo que los codos se doblen
ligeramente al sujetar el volante.
( → P. 173)
Encaje el reposacabezas en su sitio de forma que el centro del mismo le
quede lo más cerca posible de la parte superior de las orejas. ( →P. 178)
Póngase el cinturón de seguridad correctamente. ( →P. 38)
Antes de empezar a conducir, asegúrese de que todos los ocupantes del
vehículo llevan puesto el cinturón de seguridad. ( →P. 3 8 )
Utilice un sistema de sujeción para niños adecuado para la edad del niño
hasta que este alcance un tamaño suficiente como para llevar puesto correc-
tamente el cinturón de seguridad del vehículo. ( →P. 61)
Para una conducción segura, ajuste el asiento y el espejo a una posi-
ción adecuada antes de conducir.
Postura correcta de conducción
1
2
Uso correcto de los cinturones de seguridad
3
4

371-1. Para una utilización segura
1
RAV4_OM_OM42A48S_(ES)
Seguridad de los pasajeros y del vehículo

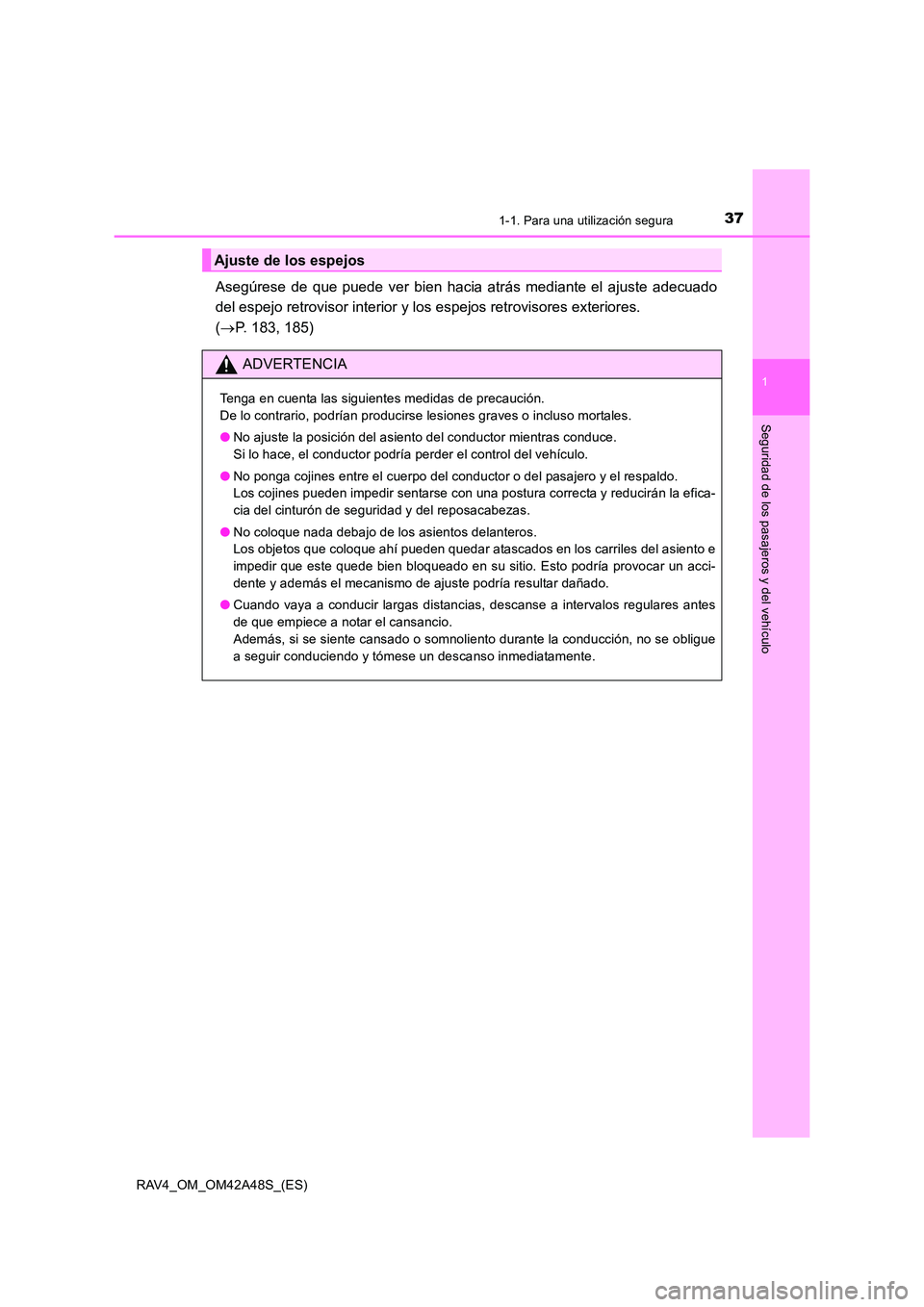

Asegúrese de que puede ver bien hacia atrás mediante el ajuste adecuado
del espejo retrovisor interior y los espejos retrovisores exteriores.
(→ P. 183, 185)
Ajuste de los espejos
ADVERTENCIA
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesiones graves o incluso mortales.
● No ajuste la posición del asiento del conductor mientras conduce.
Si lo hace, el conductor podría perder el control del vehículo.
● No ponga cojines entre el cuerpo del conductor o del pasajero y el respaldo.
Los cojines pueden impedir sentarse con una postura correcta y reducirán la efica-
cia del cinturón de seguridad y del reposacabezas.
● No coloque nada debajo de los asientos delanteros.
Los objetos que coloque ahí pueden quedar atascados en los carriles del asiento e
impedir que este quede bien bloqueado en su sitio. Esto podría provocar un acci-
dente y además el mecanismo de ajuste podría resultar dañado.
● Cuando vaya a conducir largas distancias, descanse a intervalos regulares antes
de que empiece a notar el cansancio.
Además, si se siente cansado o somnoliento durante la conducción, no se obligue
a seguir conduciendo y tómese un descanso inmediatamente.

421-1. Para una utilización segura
RAV4_OM_OM42A48S_(ES)

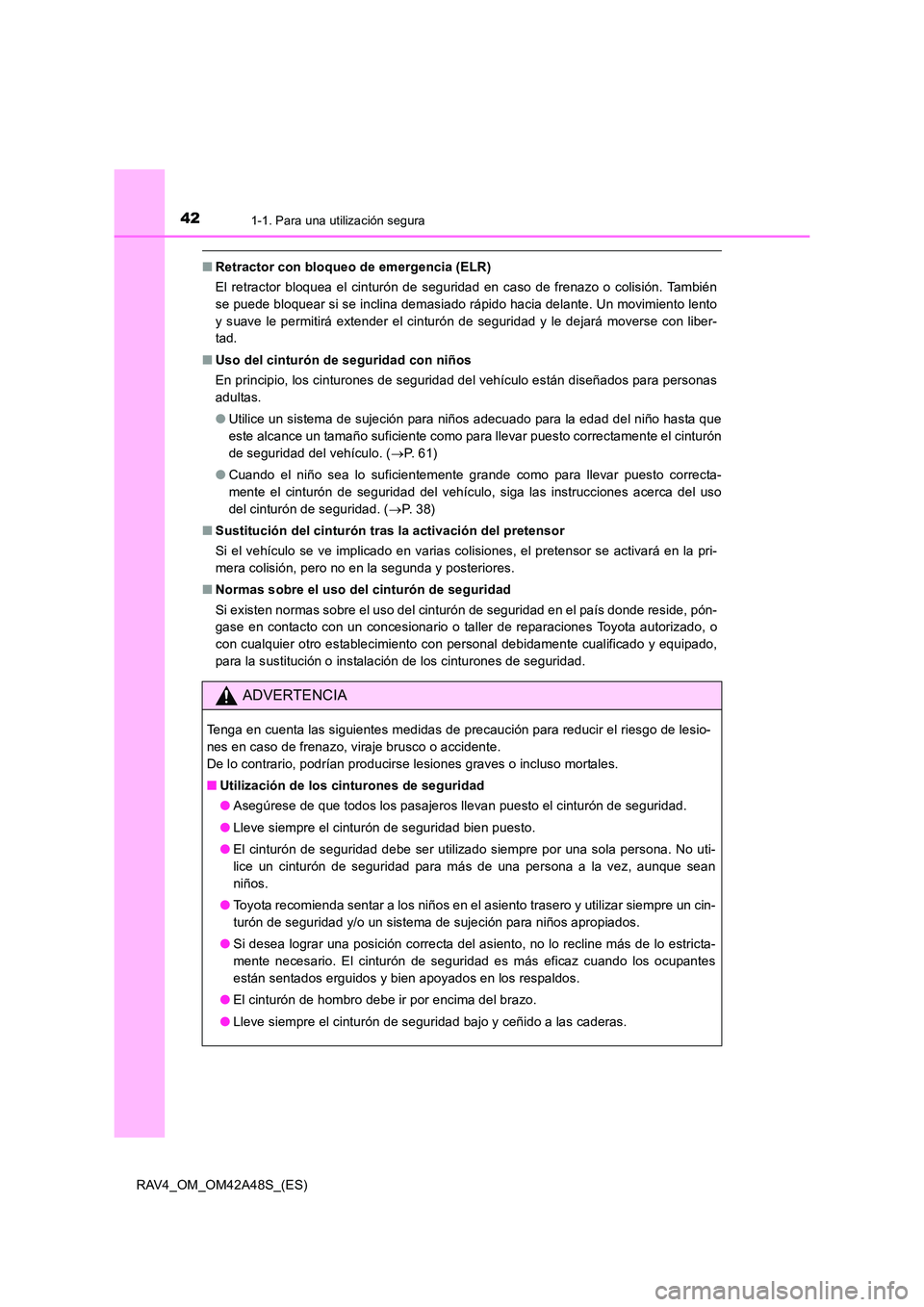

■Retractor con bloqueo de emergencia (ELR)
El retractor bloquea el cinturón de seguridad en caso de frenazo o colisión. También
se puede bloquear si se inclina demasiado rápido hacia delante. Un movimiento lento
y suave le permitirá extender el cinturón de seguridad y le dejará moverse con liber-
tad.
■ Uso del cinturón de seguridad con niños
En principio, los cinturones de seguridad del vehículo están diseñados para personas
adultas.
●Utilice un sistema de sujeción para niños adecuado para la edad del niño hasta que
este alcance un tamaño suficiente como para llevar puesto correctamente el cinturón
de seguridad del vehículo. ( →P. 6 1 )
● Cuando el niño sea lo suficientemente grande como para llevar puesto correcta-
mente el cinturón de seguridad del vehículo, siga las instrucciones acerca del uso
del cinturón de seguridad. ( →P. 3 8 )
■ Sustitución del cinturón tras la activación del pretensor
Si el vehículo se ve implicado en varias colisiones, el pretensor se activará en la pri-
mera colisión, pero no en la segunda y posteriores.
■ Normas sobre el uso del cinturón de seguridad
Si existen normas sobre el uso del cinturón de seguridad en el país donde reside, pón-
gase en contacto con un concesionario o taller de reparaciones Toyota autorizado, o
con cualquier otro establecimiento con personal debidamente cualificado y equipado,
para la sustitución o instalación de los cinturones de seguridad.
ADVERTENCIA
Tenga en cuenta las siguientes medidas de precaución para reducir el riesgo de lesio-
nes en caso de frenazo, viraje brusco o accidente.
De lo contrario, podrían producirse lesiones graves o incluso mortales.
■Utilización de los cinturones de seguridad
●Asegúrese de que todos los pasajeros llevan puesto el cinturón de seguridad.
● Lleve siempre el cinturón de seguridad bien puesto.
● El cinturón de seguridad debe ser utilizado siempre por una sola persona. No uti-
lice un cinturón de seguridad para más de una persona a la vez, aunque sean
niños.
● Toyota recomienda sentar a los niños en el asiento trasero y utilizar siempre un cin-
turón de seguridad y/o un sistema de sujeción para niños apropiados.
● Si desea lograr una posición correcta del asiento, no lo recline más de lo estricta-
mente necesario. El cinturón de seguridad es más eficaz cuando los ocupantes
están sentados erguidos y bien apoyados en los respaldos.
● El cinturón de hombro debe ir por encima del brazo.
● Lleve siempre el cinturón de seguridad bajo y ceñido a las caderas.

481-1. Para una utilización segura
RAV4_OM_OM42A48S_(ES)

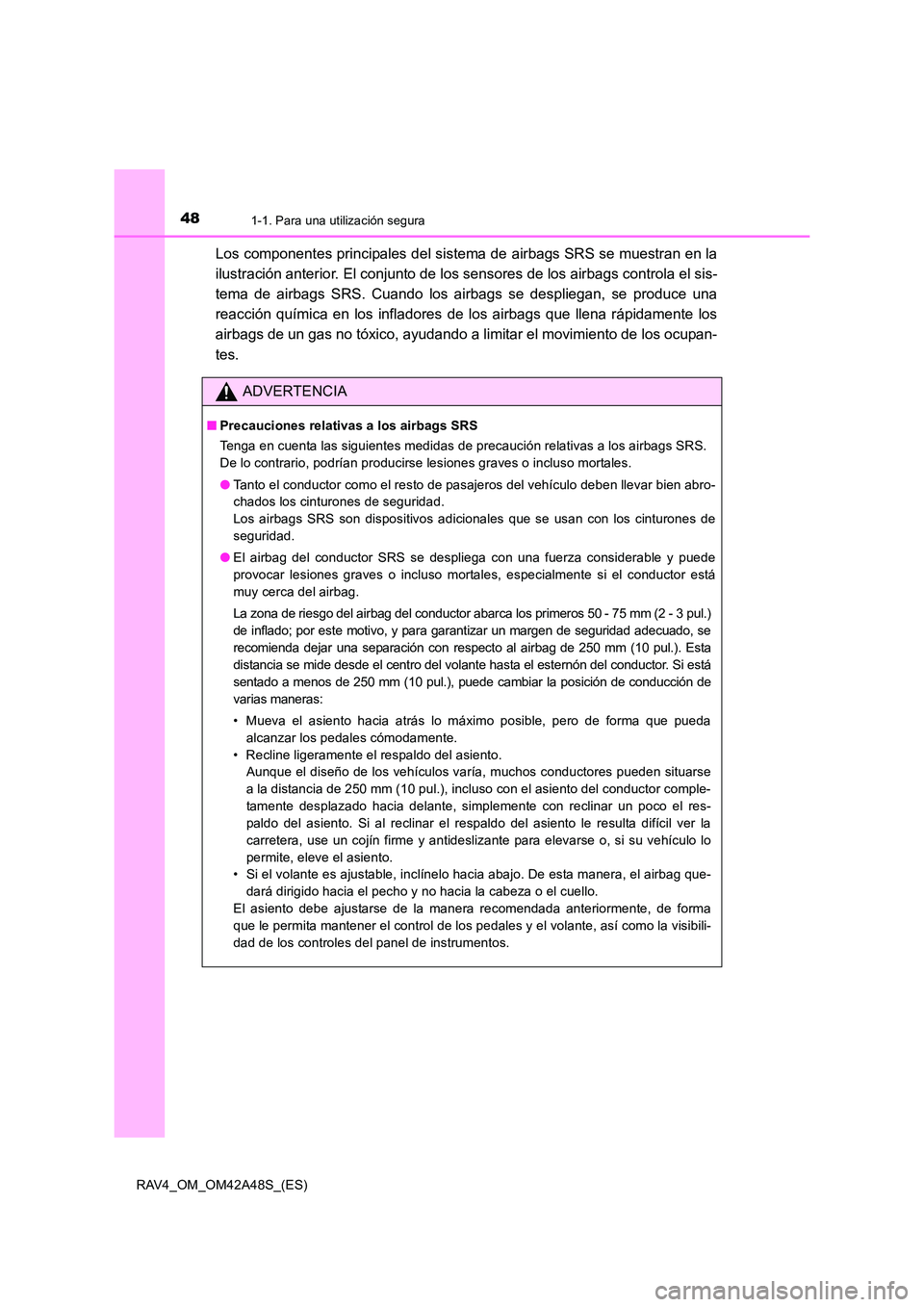

Los componentes principales del sistema de airbags SRS se muestran en la
ilustración anterior. El conjunto de los sensores de los airbags controla el sis-
tema de airbags SRS. Cuando los airbags se despliegan, se produce una
reacción química en los infladores de los airbags que llena rápidamente los
airbags de un gas no tóxico, ayudando a limitar el movimiento de los ocupan-
tes.
ADVERTENCIA
■Precauciones relativas a los airbags SRS
Tenga en cuenta las siguientes medidas de precaución relativas a los airbags SRS.
De lo contrario, podrían producirse lesiones graves o incluso mortales.
●Tanto el conductor como el resto de pasajeros del vehículo deben llevar bien abro-
chados los cinturones de seguridad.
Los airbags SRS son dispositivos adicionales que se usan con los cinturones de
seguridad.
● El airbag del conductor SRS se despliega con una fuerza considerable y puede
provocar lesiones graves o incluso mortales, especialmente si el conductor está
muy cerca del airbag.
La zona de riesgo del airbag del conductor abarca los primeros 50 - 75 mm (2 - 3 pul.)
de inflado; por este motivo, y para garantizar un margen de seguridad adecuado, se
recomienda dejar una separación con respecto al airbag de 250 mm (10 pul.). Esta
distancia se mide desde el centro del volante hasta el esternón del conductor. Si está
sentado a menos de 250 mm (10 pul.), puede cambiar la posición de conducción de
varias maneras:
• Mueva el asiento hacia atrás lo máximo posible, pero de forma que pueda
alcanzar los pedales cómodamente.
• Recline ligeramente el respaldo del asiento. Aunque el diseño de los vehículos varía, muchos conductores pueden situarse
a la distancia de 250 mm (10 pul.), incluso con el asiento del conductor comple-
tamente desplazado hacia delante, simplemente con reclinar un poco el res-
paldo del asiento. Si al reclinar el respaldo del asiento le resulta difícil ver la
carretera, use un cojín firme y antideslizante para elevarse o, si su vehículo lo
permite, eleve el asiento.
• Si el volante es ajustable, inclínelo hacia abajo. De esta manera, el airbag que-
dará dirigido hacia el pecho y no hacia la cabeza o el cuello.
El asiento debe ajustarse de la manera recomendada anteriormente, de forma
que le permita mantener el control de los pedales y el volante, así como la visibili-
dad de los controles del panel de instrumentos.

601-1. Para una utilización segura
RAV4_OM_OM42A48S_(ES)

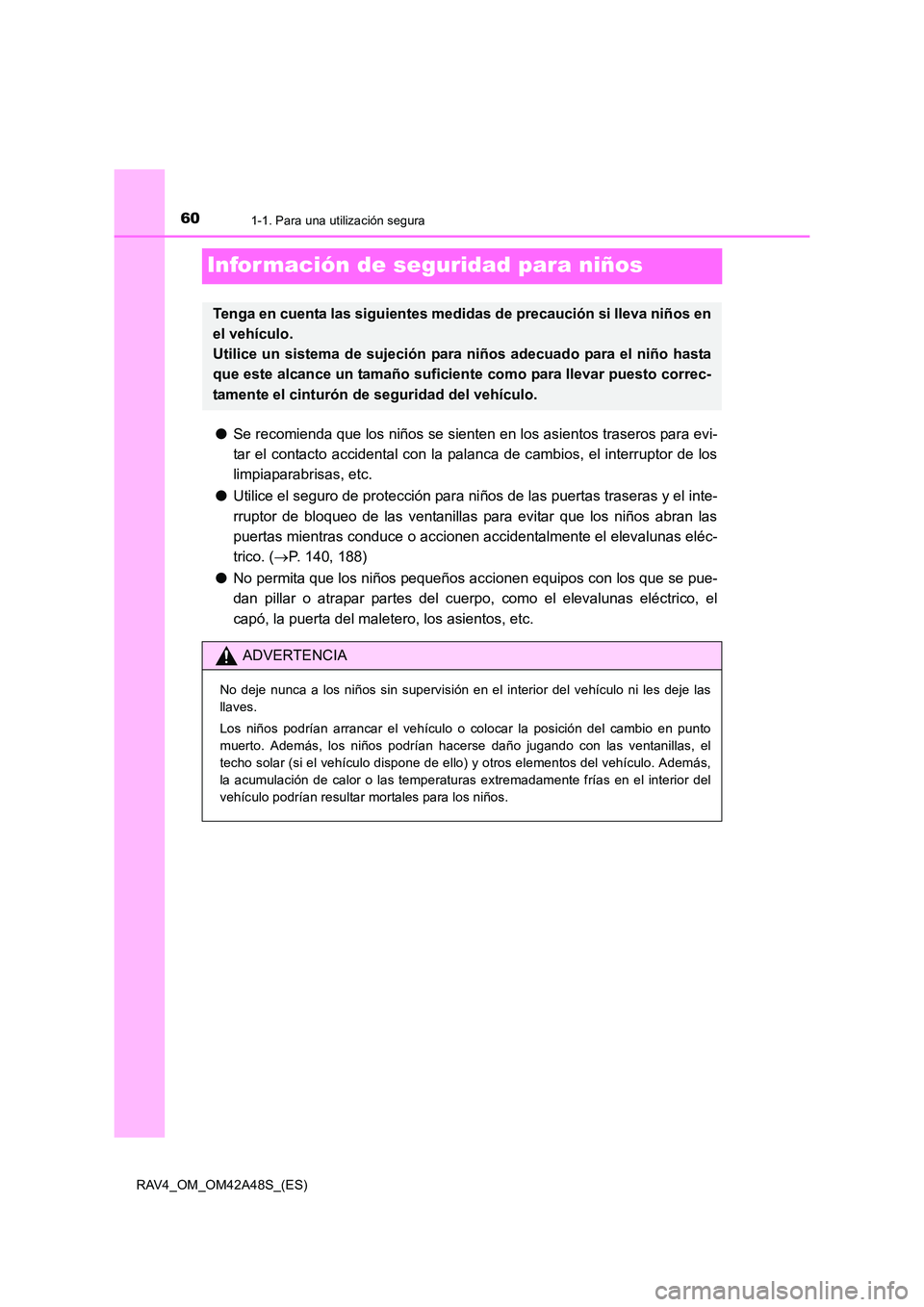

Infor mación de seguridad para niños
●Se recomienda que los niños se sienten en los asientos traseros para evi-
tar el contacto accidental con la palanca de cambios, el interruptor de los
limpiaparabrisas, etc.
● Utilice el seguro de protección para ni ños de las puertas traseras y el inte-
rruptor de bloqueo de las ventanillas para evitar que los niños abran las
puertas mientras conduce o accionen accidentalmente el elevalunas eléc-
trico. ( →P. 140, 188)
● No permita que los niños pequeños accionen equipos con los que se pue-
dan pillar o atrapar partes del cuerpo, como el elevalunas eléctrico, el
capó, la puerta del maletero, los asientos, etc.
Tenga en cuenta las siguientes medidas de precaución si lleva niños en
el vehículo.
Utilice un sistema de sujeción para niños adecuado para el niño hasta
que este alcance un tamaño suficiente como para llevar puesto correc-
tamente el cinturón de seguridad del vehículo.
ADVERTENCIA
No deje nunca a los niños sin supervisión en el interior del vehículo ni les deje las
llaves.
Los niños podrían arrancar el vehículo o colocar la posición del cambio en punto
muerto. Además, los niños podrían hacerse daño jugando con las ventanillas, el
techo solar (si el vehículo dispone de ello) y otros elementos del vehículo. Además,
la acumulación de calor o las temperaturas extremadamente frías en el interior del
vehículo podrían resultar mortales para los niños.

641-1. Para una utilización segura
RAV4_OM_OM42A48S_(ES)

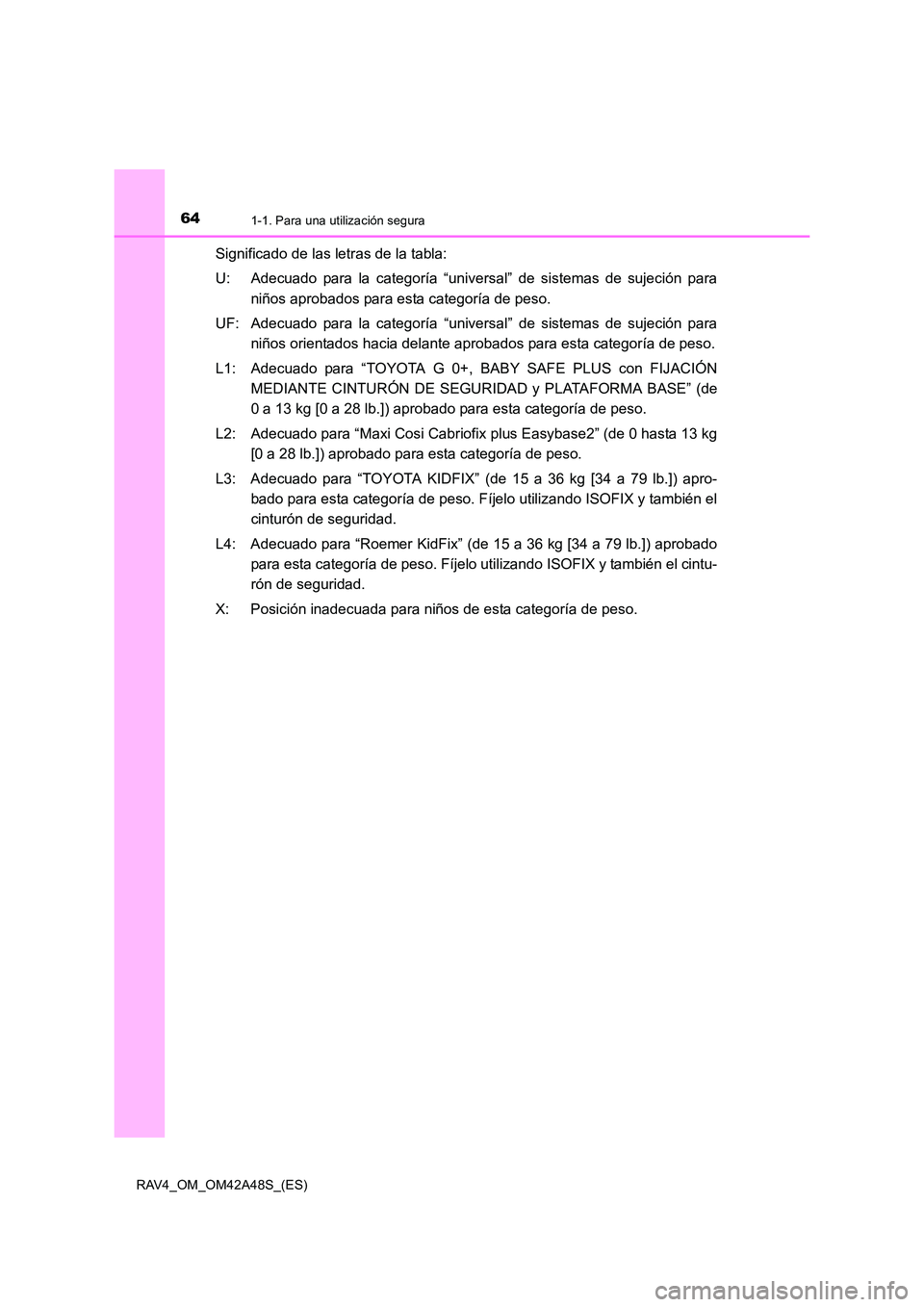

Significado de las letras de la tabla:
U: Adecuado para la categoría “universal” de sistemas de sujeción paraniños aprobados para esta categoría de peso.
UF: Adecuado para la categoría “universal” de sistemas de sujeción para niños orientados hacia delante aprobados para esta categoría de peso.
L1: Adecuado para “TOYOTA G 0+, BABY SAFE PLUS con FIJACIÓN MEDIANTE CINTURÓN DE SEGURIDAD y PLATAFORMA BASE” (de
0 a 13 kg [0 a 28 lb.]) aprobado para esta categoría de peso.
L2: Adecuado para “Maxi Cosi Cabriofix plus Easybase2” (de 0 hasta 13 kg [0 a 28 lb.]) aprobado para esta categoría de peso.
L3: Adecuado para “TOYOTA KIDFIX” (de 15 a 36 kg [34 a 79 lb.]) apro- bado para esta categoría de peso. Fíjelo utilizando ISOFIX y también el
cinturón de seguridad.
L4: Adecuado para “Roemer KidFix” (de 15 a 36 kg [34 a 79 lb.]) aprobado para esta categoría de peso. Fíjelo utilizando ISOFIX y también el cintu-
rón de seguridad.
X: Posición inadecuada para niños de esta categoría de peso.

671-1. Para una utilización segura
1
RAV4_OM_OM42A48S_(ES)
Seguridad de los pasajeros y del vehículo

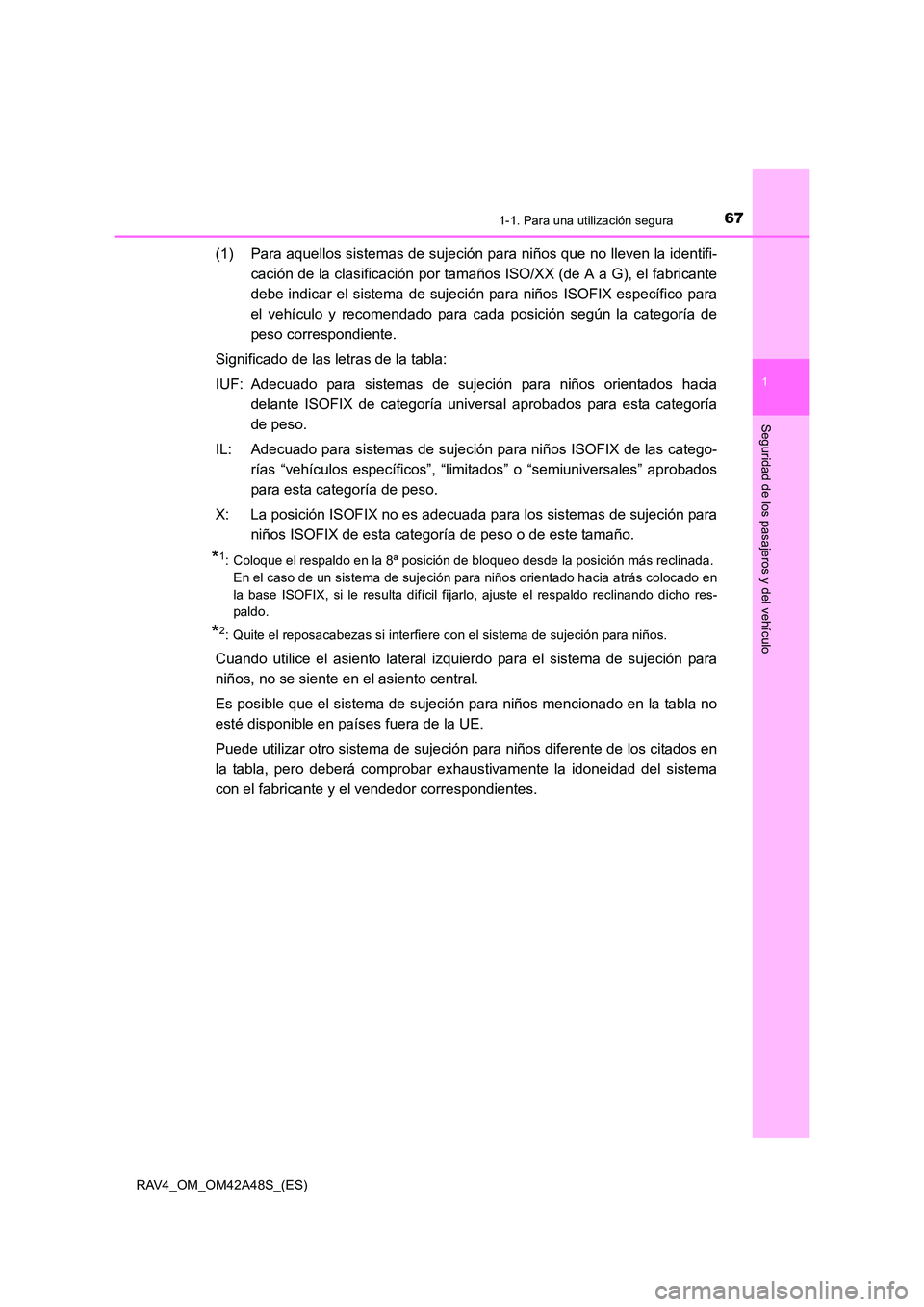

(1) Para aquellos sistemas de sujeción para niños que no lleven la identifi-cación de la clasificación por tamaños ISO/XX (de A a G), el fabricante
debe indicar el sistema de sujeción para niños ISOFIX específico para
el vehículo y recomendado para cada posición según la categoría de
peso correspondiente.
Significado de las letras de la tabla:
IUF: Adecuado para sistemas de sujeción para niños orientados hacia delante ISOFIX de categoría universal aprobados para esta categoría
de peso.
IL: Adecuado para sistemas de sujeción para niños ISOFIX de las catego- rías “vehículos específicos”, “limitados” o “semiuniversales” aprobados
para esta categoría de peso.
X: La posición ISOFIX no es adecuada para los sistemas de sujeción para niños ISOFIX de esta categoría de peso o de este tamaño.
*1: Coloque el respaldo en la 8ª posición de bloqueo desde la posición más reclinada. En el caso de un sistema de sujeción para niños orientado hacia atrás colocado en
la base ISOFIX, si le resulta difícil fijarlo, ajuste el respaldo reclinando dicho res-
paldo.
*2: Quite el reposacabezas si interfiere con el sistema de sujeción para niños.
Cuando utilice el asiento lateral izquierdo para el sistema de sujeción para
niños, no se siente en el asiento central.
Es posible que el sistema de sujeción para niños mencionado en la tabla no
esté disponible en países fuera de la UE.
Puede utilizar otro sistema de sujeción para niños diferente de los citados en
la tabla, pero deberá comprobar exhaustivamente la idoneidad del sistema
con el fabricante y el vendedor correspondientes.
