1873-5. Openen en sluiten van de ruiten en het schuifdak
3
Bediening van elk onderdeel
RAV4_OM_OM42A45E_(EE)■

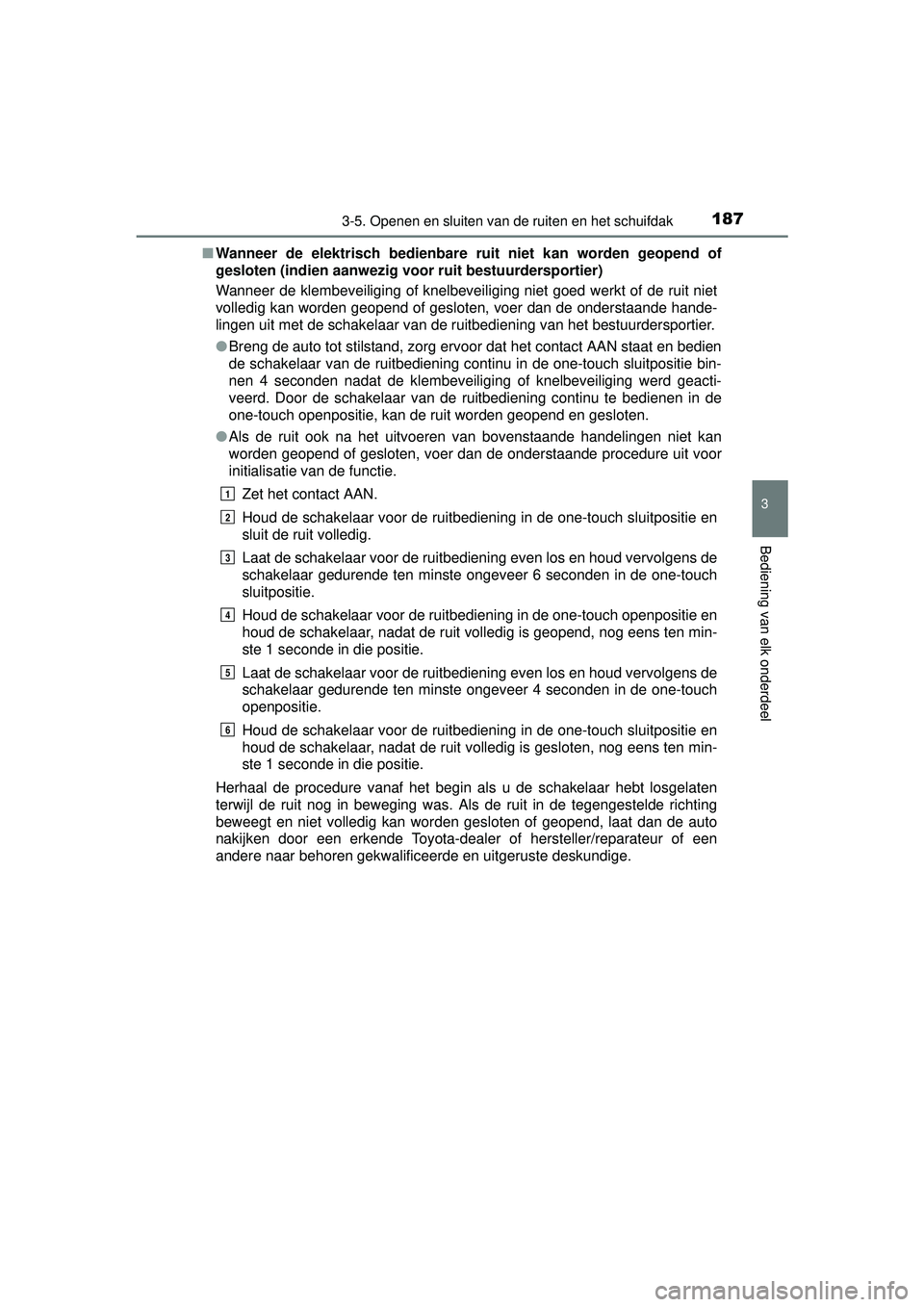

Wanneer de elektrisch bedienbare ruit niet kan worden geopend of
gesloten (indien aanwezig voor ruit bestuurdersportier)
Wanneer de klembeveiliging of knelbeveiliging niet goed werkt of de ruit niet
volledig kan worden geopend of gesloten, voer dan de onderstaande hande-
lingen uit met de schakelaar van de ruitbediening van het bestuurdersportier.
●Breng de auto tot stilstand, zorg ervoor dat het contact AAN staat en bedien
de schakelaar van de ruitbediening continu in de one-touch sluitpositie bin-
nen 4 seconden nadat de klembeveiliging of knelbeveiliging werd geacti-
veerd. Door de schakelaar van de ruitbediening continu te bedienen in de
one-touch openpositie, kan de ruit worden geopend en gesloten.
● Als de ruit ook na het uitvoeren van bovenstaande handelingen niet kan
worden geopend of gesloten, voer dan de onderstaande procedure uit voor
initialisatie van de functie.
Zet het contact AAN.
Houd de schakelaar voor de ruitbediening in de one-touch sluitpositie en
sluit de ruit volledig.
Laat de schakelaar voor de ruitbediening even los en houd vervolgens de
schakelaar gedurende ten minste ongeveer 6 seconden in de one-touch
sluitpositie.
Houd de schakelaar voor de ruitbediening in de one-touch openpositie en
houd de schakelaar, nadat de ruit volledig is geopend, nog eens ten min-
ste 1 seconde in die positie.
Laat de schakelaar voor de ruitbediening even los en houd vervolgens de
schakelaar gedurende ten minste ongeveer 4 seconden in de one-touch
openpositie.
Houd de schakelaar voor de ruitbediening in de one-touch sluitpositie en
houd de schakelaar, nadat de ruit volledig is gesloten, nog eens ten min-
ste 1 seconde in die positie.
Herhaal de procedure vanaf het begin als u de schakelaar hebt losgelaten
terwijl de ruit nog in beweging was. Als de ruit in de tegengestelde richting
beweegt en niet volledig kan worden gesloten of geopend, laat dan de auto
nakijken door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
1
2
3
4
5
6
RAV4_OM_OM42A45E_(EE).book Page 187 Tuesday, October 20, 2015 11:26 AM

1883-5. Openen en sluiten van de ruiten en het schuifdak
RAV4_OM_OM42A45E_(EE)

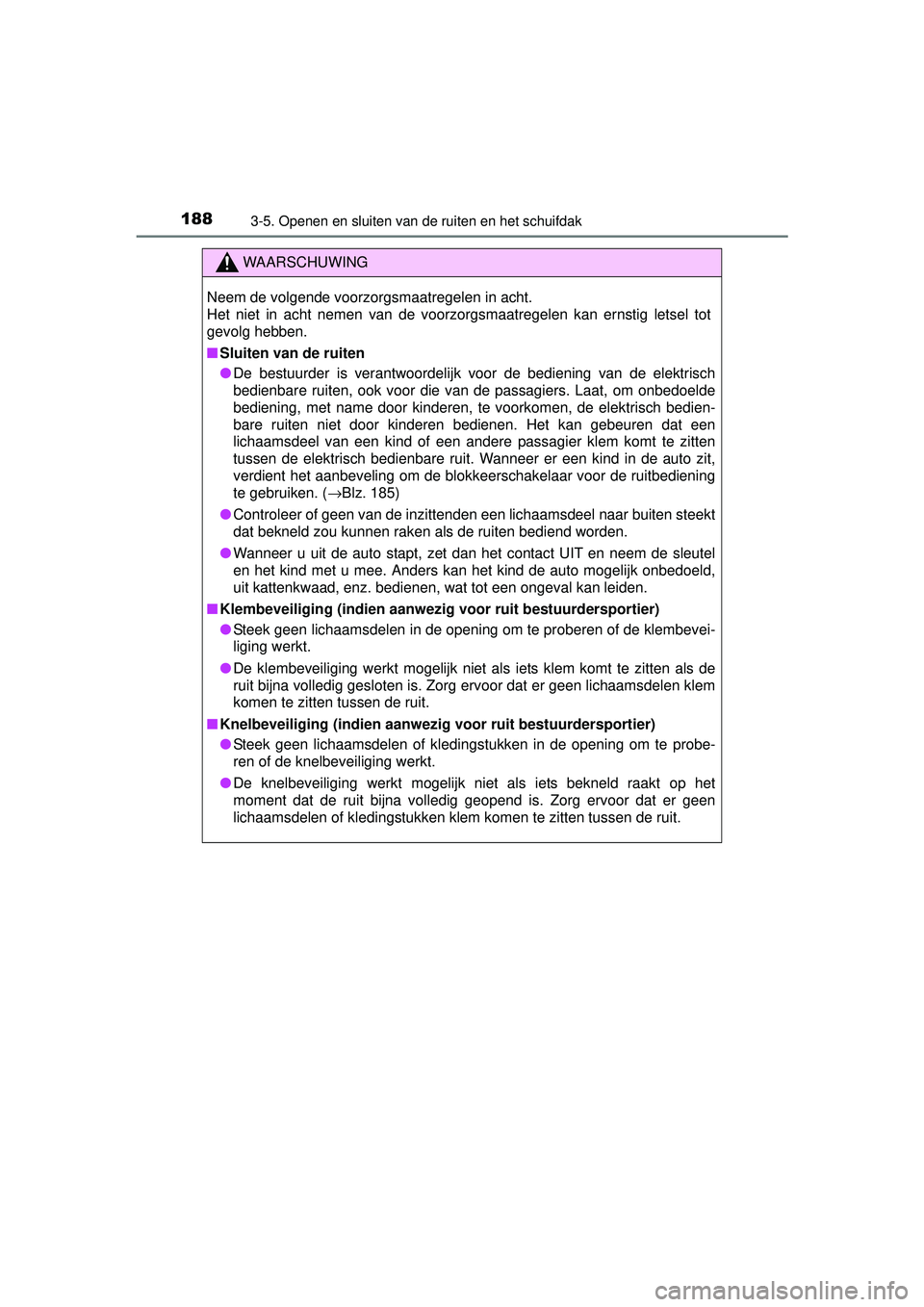

WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■Sluiten van de ruiten
● De bestuurder is verantwoordelijk voor de bediening van de elektrisch
bedienbare ruiten, ook voor die van de passagiers. Laat, om onbedoelde
bediening, met name door kinderen, te voorkomen, de elektrisch bedien-
bare ruiten niet door kinderen bedienen. Het kan gebeuren dat een
lichaamsdeel van een kind of een andere passagier klem komt te zitten
tussen de elektrisch bedienbare ruit. Wanneer er een kind in de auto zit,
verdient het aanbeveling om de blokkeerschakelaar voor de ruitbediening
te gebruiken. ( →Blz. 185)
● Controleer of geen van de inzittenden een lichaamsdeel naar buiten steekt
dat bekneld zou kunnen raken als de ruiten bediend worden.
● Wanneer u uit de auto stapt, zet dan het contact UIT en neem de sleutel
en het kind met u mee. Anders kan het kind de auto mogelijk onbedoeld,
uit kattenkwaad, enz. bedienen, wat tot een ongeval kan leiden.
■ Klembeveiliging (indien aanwezig voor ruit bestuurdersportier)
● Steek geen lichaamsdelen in de opening om te proberen of de klembevei-
liging werkt.
● De klembeveiliging werkt mogelijk niet als iets klem komt te zitten als de
ruit bijna volledig gesloten is. Zorg ervoor dat er geen lichaamsdelen klem
komen te zitten tussen de ruit.
■ Knelbeveiliging (indien aanwezig voor ruit bestuurdersportier)
● Steek geen lichaamsdelen of kledingstukken in de opening om te probe-
ren of de knelbeveiliging werkt.
● De knelbeveiliging werkt mogelijk niet als iets bekneld raakt op het
moment dat de ruit bijna volledig geopend is. Zorg ervoor dat er geen
lichaamsdelen of kledingstukken klem komen te zitten tussen de ruit.
RAV4_OM_OM42A45E_(EE).book Page 188 Tuesday, October 20, 2015 11:26 AM

189
3
3-5. Openen en sluiten van de ruiten en het schuifdak
Bediening van elk onderdeel
RAV4_OM_OM42A45E_(EE)

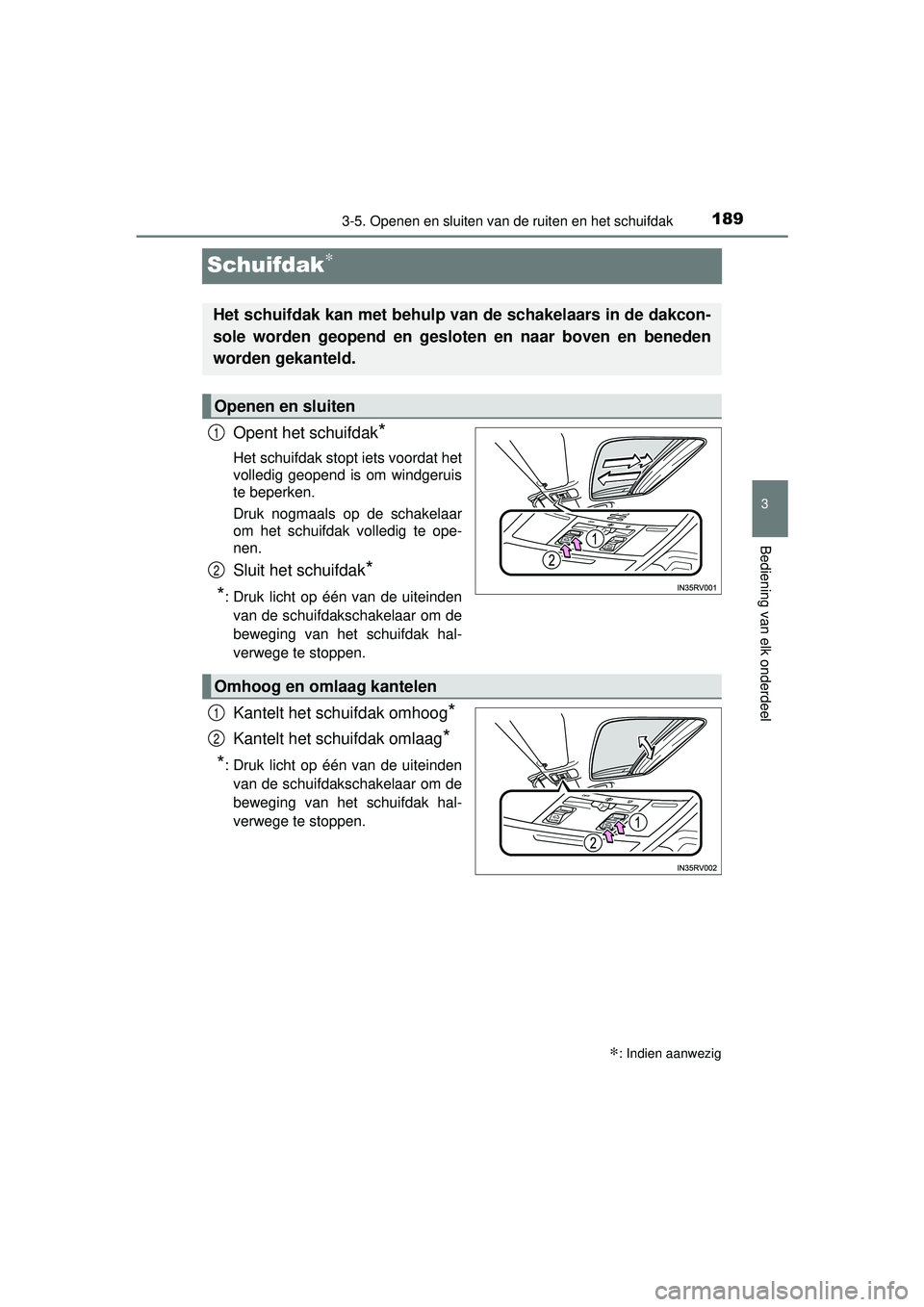

Schuifdak∗
Opent het schuifdak*
Het schuifdak stopt iets voordat het
volledig geopend is om windgeruis
te beperken.
Druk nogmaals op de schakelaar
om het schuifdak volledig te ope-
nen.
Sluit het schuifdak*
*
: Druk licht op één van de uiteinden van de schuifdakschakelaar om de
beweging van het schuifdak hal-
verwege te stoppen.
Kantelt het schuifdak omhoog*
Kantelt het schuifdak omlaag*
*
: Druk licht op één van de uiteinden van de schuifdakschakelaar om de
beweging van het schuifdak hal-
verwege te stoppen.
∗: Indien aanwezig
Het schuifdak kan met behulp van de schakelaars in de dakcon-
sole worden geopend en gesloten en naar boven en beneden
worden gekanteld.
Openen en sluiten
1
2
Omhoog en omlaag kantelen
1
2
RAV4_OM_OM42A45E_(EE).book Page 189 Tuesday, October 20, 2015 11:26 AM

1903-5. Openen en sluiten van de ruiten en het schuifdak
RAV4_OM_OM42A45E_(EE)
■Het schuifdak kan worden bediend als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
■ Bedienen van het schuifdak nadat het contact UIT is gezet
Auto's zonder Smart entry-systeem en startknop
Het schuifdak kan, zelfs nadat het contact in stand ACC of UIT is gezet, nog
ongeveer 45 seconden worden bediend. Het kan echter niet meer bediend
worden als een van de voorportieren is geopend.
Auto's met Smart entry-systeem en startknop
Het schuifdak kan, zelfs nadat het contact in de stand ACC of UIT is gezet,
nog ongeveer 45 seconden worden bediend. Het kan echter niet meer
bediend worden als een van de voorportieren is geopend.
■ Klembeveiliging
Als tijdens het sluiten een object bekneld raakt tussen het schuifdak en het
frame, stopt de beweging van het schuifdak en wordt het weer geopend.
■ Voor minder windgeruis door het schuifdak
Wanneer het schuifdak automatisch wordt geopend, komt het vlak voor de
volledig geopende positie tot stilstand. Rijden met het schuifdak in deze posi-
tie kan het windgeruis helpen verminderen.
■ Zonnescherm
Het zonnescherm kan met de hand worden geopend en gesloten. Bij het ope-
nen van het schuifdak zal het zonnescherm echter automatisch ook worden
geopend.
■ Openen van het schuifdak in kleine stappen
Druk kort op de schakelaar.
RAV4_OM_OM42A45E_(EE).book Page 190 Tuesday, October 20, 2015 11:26 AM

1913-5. Openen en sluiten van de ruiten en het schuifdak
3
Bediening van elk onderdeel
RAV4_OM_OM42A45E_(EE)■
Waarschuwingsfunctie schuifdak open
Auto's zonder Smart entry-systeem en startknop
Een zoemer klinkt en er verschijnt een melding op het multi-informatiedisplay
wanneer het contact UIT wordt gezet en het bestuurdersportier wordt
geopend terwijl het schuifdak geopend is.
Auto's met Smart entry-systeem en startknop
Een zoemer klinkt en er verschijnt een melding op het multi-informatiedisplay
wanneer het contact UIT wordt gezet en het bestuurdersportier wordt
geopend terwijl het schuifdak geopend is.
■ Als de accukabels worden losgenom en of het schuifdak niet normaal
sluit
Het schuifdak moet voor een juiste werking eerst worden geïnitialiseerd.
Zet het contact AAN.
Houd de toets CLOSE of UP ingedrukt tot de hieronder beschreven bewe-
ging stopt.
Het schuifdak kantelt omhoog en blijft gedurende ten minste 1 seconde in
die stand. Dan kantelt het omlaag, gaat open en sluit volledig.
Laat de toets los en druk deze in om een correcte werking te waarborgen.
Als het schuifdak niet automatisch beweegt, moet de procedure vanaf het
begin worden herhaald.
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. de waarschuwingsfunctie schuifdak open) kunnen wor-
den gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
→Blz. 705)
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 191 Tuesday, October 20, 2015 11:26 AM

1923-5. Openen en sluiten van de ruiten en het schuifdak
RAV4_OM_OM42A45E_(EE)

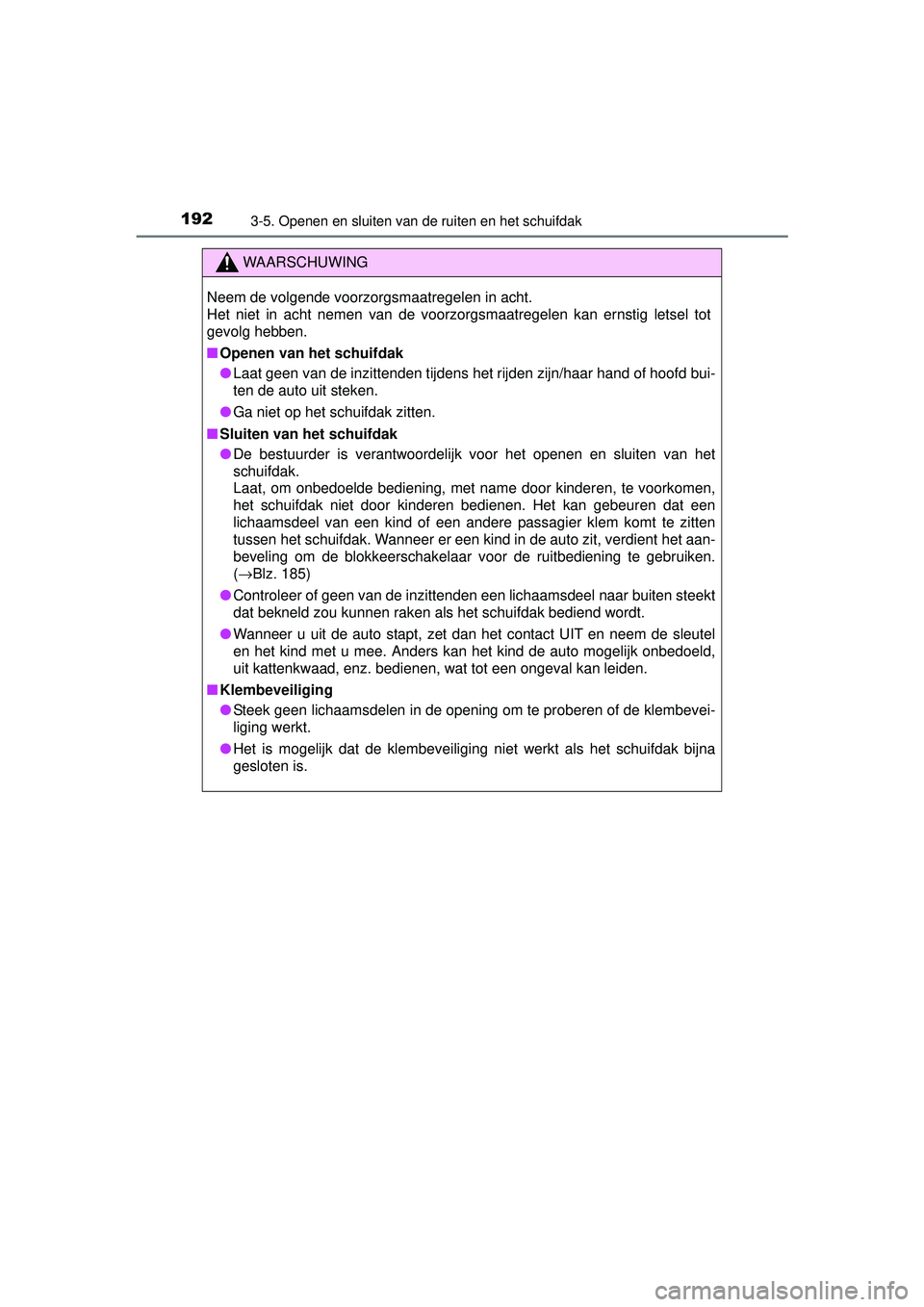

WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■Openen van het schuifdak
● Laat geen van de inzittenden tijdens het rijden zijn/haar hand of hoofd bui-
ten de auto uit steken.
● Ga niet op het schuifdak zitten.
■ Sluiten van het schuifdak
● De bestuurder is verantwoordelijk voor het openen en sluiten van het
schuifdak.
Laat, om onbedoelde bediening, met name door kinderen, te voorkomen,
het schuifdak niet door kinderen bedienen. Het kan gebeuren dat een
lichaamsdeel van een kind of een andere passagier klem komt te zitten
tussen het schuifdak. Wanneer er een kind in de auto zit, verdient het aan-
beveling om de blokkeerschakelaar voor de ruitbediening te gebruiken.
( →Blz. 185)
● Controleer of geen van de inzittenden een lichaamsdeel naar buiten steekt
dat bekneld zou kunnen raken als het schuifdak bediend wordt.
● Wanneer u uit de auto stapt, zet dan het contact UIT en neem de sleutel
en het kind met u mee. Anders kan het kind de auto mogelijk onbedoeld,
uit kattenkwaad, enz. bedienen, wat tot een ongeval kan leiden.
■ Klembeveiliging
● Steek geen lichaamsdelen in de opening om te proberen of de klembevei-
liging werkt.
● Het is mogelijk dat de klembeveiliging niet werkt als het schuifdak bijn\
a
gesloten is.
RAV4_OM_OM42A45E_(EE).book Page 192 Tuesday, October 20, 2015 11:26 AM

2074-1. Voor het rijden
4
Rijden
RAV4_OM_OM42A45E_(EE)

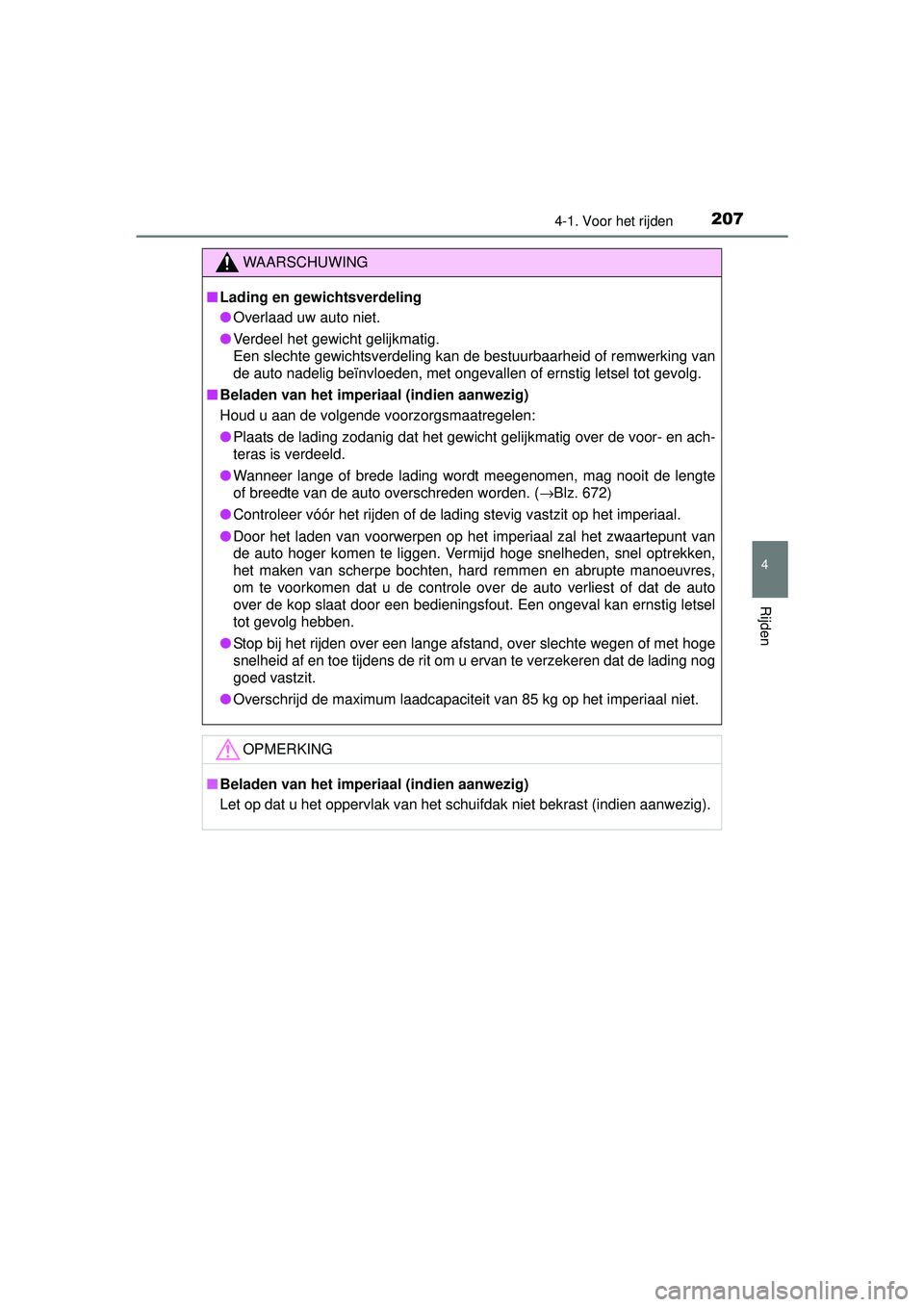

WAARSCHUWING
■Lading en gewichtsverdeling
● Overlaad uw auto niet.
● Verdeel het gewicht gelijkmatig.
Een slechte gewichtsverdeling kan de bestuurbaarheid of remwerking van
de auto nadelig beïnvloeden, met ongevallen of ernstig letsel tot gevolg.
■ Beladen van het imperiaal (indien aanwezig)
Houd u aan de volgende voorzorgsmaatregelen:
● Plaats de lading zodanig dat het gewicht gelijkmatig over de voor- en ach-
teras is verdeeld.
● Wanneer lange of brede lading wordt meegenomen, mag nooit de lengte
of breedte van de auto overschreden worden. ( →Blz. 672)
● Controleer vóór het rijden of de lading stevig vastzit op het impe\
riaal.
● Door het laden van voorwerpen op het imperiaal zal het zwaartepunt van
de auto hoger komen te liggen. Vermijd hoge snelheden, snel optrekken,
het maken van scherpe bochten, hard remmen en abrupte manoeuvres,
om te voorkomen dat u de controle over de auto verliest of dat de auto
over de kop slaat door een bedieningsfout. Een ongeval kan ernstig letsel
tot gevolg hebben.
● Stop bij het rijden over een lange afstand, over slechte wegen of met hoge
snelheid af en toe tijdens de rit om u ervan te verzekeren dat de lading nog
goed vastzit.
● Overschrijd de maximum laadcapaciteit van 85 kg op het imperiaal niet.
OPMERKING
■Beladen van het imperiaal (indien aanwezig)
Let op dat u het oppervlak van het schuifdak niet bekrast (indien aanwezig).
RAV4_OM_OM42A45E_(EE).book Page 207 Tuesday, October 20, 2015 11:26 AM

2864-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)
WAARSCHUWING
●Zorg ervoor dat de camerasensor niet vuil wordt of beschadigd raakt.
Zorg er bij het reinigen van de binnenzijde van de voorruit voor dat er geen
glasreiniger op de lens terechtkomt. Raak de lens ook niet aan. Neem
contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige indien de
lens vuil of beschadigd is.
● Stel de camerasensor niet bloot aan sterke schokken.
● Wijzig de montagepositie of -richting van de camerasensor niet en verwij-
der de sensor niet.
● Neem de camerasensor niet uit elkaar.
● Plaats geen elektronische apparaten of apparaten die sterke elektrische
golfsignalen versturen in de buurt van de camerasensor.
● Wijzig geen onderdelen van de auto rond de camerasensor (binnenspie-
gel, zonnekleppen, enz.) of het dak.
● Bevestig geen accessoires die de camerasensor mogelijk hinderen op de
motorkap, de grille of de voorbumper. N eem voor meer informatie contact
op met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Zorg er als een surfplank of een ander lang voorwerp op het dak moet
worden geplaatst voor dat deze de camerasensor niet hindert.
● Breng geen wijzigingen aan de koplampen of andere lichten aan.
RAV4_OM_OM42A45E_(EE).book Page 286 Tuesday, October 20, 2015 11:26 AM
