1443-2. Apertura, cierre y bloqueo de las puertas
RAV4-HV_OM_OM42A60S_(ES)■
Observaciones acerca de la función de entrada
●Incluso con la llave electrónica dentro del radio de alcance (áreas de detección), es
posible que el sistema no funcione correctamente en los casos siguientes:
• La llave electrónica está demasiado cerca de la ventanilla o de la manilla exterior
de la puerta, cerca del suelo o en un lugar elevado cuando se bloquean o desblo-
quean las puertas.
• La llave electrónica está cerca del suelo o en un lugar elevado, o bien demasiado próxima al centro del parachoques trasero cuando se abre la puerta del maletero.
• La llave electrónica está en el panel de instrumentos, la cubierta del portaequipa-
jes o el suelo, o en los bolsillos de las puertas o la guantera cuando se pone en
marcha el sistema híbrido o se cambia el modo del interruptor de arranque.
● No deje la llave electrónica en la parte superior del panel de instrumentos ni cerca de
los bolsillos de las puertas cuando salga del vehículo. Según las condiciones de
recepción de las ondas de radio, la antena situada en el exterior del habitáculo
podría detectarla y, en ese caso, la puerta se podría cerrar desde el exterior, con lo
que la llave electrónica podría quedar atrapada en el interior del vehículo.
● Mientras la llave electrónica esté dentro del radio de alcance, cualquier persona
puede bloquear o desbloquear las puertas. Sin embargo, solo se puede desbloquear
el vehículo con las puertas que detecten la llave electrónica.
● Aunque la llave electrónica no esté dentro del vehículo, es posible que pueda arran-
carse el sistema híbrido si la llave electrónica está cerca de la ventanilla.
● Si la llave electrónica está dentro del radio de alcance, las puertas pueden blo-
quearse o desbloquearse si una gran cantidad de agua salpica la manilla de la
puerta, como en caso de lluvia o en un túnel de lavado de coches. (Las puertas se
volverán a bloquear de forma automática después de 30 segundos si no se abre o
se cierra ninguna de ellas).
● Si se utiliza el control remoto inalámbrico para bloquear las puertas y la llave electró-
nica está cerca del vehículo, cabe la posibilidad de que la puerta no se desbloquee
con la función de entrada. (En ese caso, desbloquee las puertas usando el control
remoto inalámbrico).
● Es posible que la operación de bloqueo no se pueda llevar a cabo o tarde más de lo
esperado si se toca el sensor de bloqueo de la manilla de la puerta con guantes.
● Al realizar la operación de bloqueo con el sensor de bloqueo, se emitirán señales de
reconocimiento hasta dos veces consecutivas. Después, no se volverán a emitir más
señales. (Si el vehículo dispone de ello)
● Si se moja la manilla de la puerta mientras la llave electrónica se encuentra dentro
del radio de alcance, es posible que la puerta se bloquee y desbloquee repetidas
veces. En ese caso, siga los procedimientos de corrección siguientes para lavar el
vehículo:
• Coloque la llave electrónica como mínimo a 2 m (6 pies) de distancia del vehículo.
(Preste atención para que nadie le robe la llave).
• Ponga la llave electrónica en modo de ahorro de energía para desactivar el sis- tema inteligente de entrada y arranque. ( →P. 143)

1874-1. Antes de conducir
4
Conducción
RAV4-HV_OM_OM42A60S_(ES)
ADVERTENCIA
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesiones graves o incluso mortales.
■Cuando el vehículo está estacionado
●Cuando el vehículo esté al sol, no deje en su interior gafas, encendedores, aeroso-
les ni latas de bebidas.
De lo contrario, podría provocar lo siguiente:
• En caso de fuga, el gas del encendedor o del aerosol puede provocar un incen-
dio.
• La temperatura en el interior del vehículo puede deformar o resquebrajar las
lentes de plástico o el material de plástico de las gafas.
• Las latas de bebida pueden romperse y dispersar su contenido dentro del vehí- culo, lo que puede dar lugar a un cortocircuito en los componentes eléctricos
del vehículo.
● No deje encendedores en el vehículo. Si el encendedor se encuentra, por ejemplo,
en la guantera o en el suelo, podría encenderse de forma accidental al cargar equi-
paje en el vehículo o al ajustar el asiento y provocar un incendio.
● No adhiera discos adhesivos al parabrisas ni a las ventanillas. No coloque reci-
pientes como, por ejemplo, ambientadores sobre el panel de instrumentos ni el sal-
picadero. Los discos adhesivos y los recipientes pueden actuar como lentes y
provocar un incendio en el vehículo.
● No deje las puertas ni las ventanillas abiertas si el cristal curvo está revestido con
una película metalizada como, por ejemplo, una película plateada. El reflejo de los
rayos solares puede hacer que el cristal actúe como lente y provocar un incendio.
● Siempre debe accionar el freno de estacionamiento, colocar la palanca de cambios
en P, detener el sistema híbrido y cerrar con llave el vehículo.
No deje el vehículo sin vigilancia mientras el indicador luminoso “READY” está
encendido.
● No toque los tubos de escape mientras el indicador luminoso “READY” está
encendido ni inmediatamente después de desactivar el sistema híbrido.
De lo contrario, podría sufrir quemaduras.

1904-1. Antes de conducir
RAV4-HV_OM_OM42A60S_(ES)
Carga y equipaje
Tenga en cuenta la siguiente información sobre medidas de precau-
ción, mercancía y capacidad de carga.
ADVERTENCIA
■ Objetos que no deben transportarse en el compartimiento de equipajes
Los siguientes objetos pueden provocar incendios si se cargan en el compartimiento
de equipajes:
●Recipientes de gasolina
● Aerosoles
■ Precauciones con la carga
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, se puede obstaculizar el accionamiento de los pedales, bloquear el
campo de visión del conductor o golpear al conductor o a los pasajeros y provocar
así un accidente.
●Siempre que sea posible, coloque la carga y el equipaje en el compartimiento de
equipajes.
● No coloque en el compartimiento de equipajes ningún objeto que supere la altura
de los respaldos de los asientos.
● No coloque la carga ni el equipaje en o sobre los lugares siguientes.
• A los pies del conductor
• Sobre el asiento del pasajero delantero o los asientos traseros (cuando se api-
lan objetos)
• En la cubierta del portaequipajes (si el vehículo dispone de ello)
• En el panel de instrumentos
• En el salpicadero
● Sujete bien todos los objetos presentes dentro del habitáculo.
● Si ha plegado los asientos traseros, no coloque objetos largos justo detrás de los
asientos delanteros.
● No lleve nunca a nadie en el compartimiento de equipajes. Este espacio no está
concebido para pasajeros. Los ocupantes deben ir siempre sentados en sus asien-
tos con el cinturón de seguridad bien abrochado. De lo contrario, aumentará en
gran medida el riesgo de lesiones graves o incluso mortales en caso de frenazo,
viraje brusco o accidente.

219
4
4-3. Funcionamiento de las luces y los limpiaparabrisas
Conducción
RAV4-HV_OM_OM42A60S_(ES)
Interruptor de los faros
Al girar el extremo de la palanca, las luces se encienden tal como se describe
a continuación:
XCon sensor de control de los farosSe encienden las luces de
posición delanteras, las luces
traseras, las luces de la
matrícula y la iluminación del
panel de instrumentos.
Se encienden los faros y
todas las luces mencionadas
anteriormente.
Los faros, las luces de con-
ducción diurna ( →P. 221) y
todas las luces enumeradas
anteriormente se encienden y
apagan automáticamente.
(Cuando el interruptor de
arranque está en modo ON)
Se encienden las luces de
conducción diurna. ( →P. 221)
Los faros funcionan de manera manual o automática.
Instrucciones de funcionamiento
1
2
3
4

2204-3. Funcionamiento de las luces y los limpiaparabrisas
RAV4-HV_OM_OM42A60S_(ES)
XSin sensor de control de los farosSe encienden las luces de
posición delanteras, las luces
traseras, las luces de la
matrícula y la iluminación del
panel de instrumentos.
Se encienden los faros y
todas las luces mencionadas
anteriormente.
Se encienden las luces de
conducción diurna. ( →P. 221)
Con los faros encendidos, empuje
la palanca hacia delante para
encender las luces de carretera.
Tire de la palanca hacia usted hasta
alcanzar la posición central para apa-
gar las luces de carretera.
Tire de la palanca hacia usted y
suéltela para lanzar una ráfaga con
las luces de carretera.
Para lanzar ráfagas con las luces de carretera, no es necesario que estén encendi-
dos los faros.
1
2
3
Encendido de las luces de carretera
1
2

3375-1. Utilización del sistema de aire acondicionado y del desempañador
5
Elementos del interior del vehículo
RAV4-HV_OM_OM42A60S_(ES)
ADVERTENCIA
■Para evitar que el parabrisas se empañe
●Si el tiempo es extremadamente húmedo, no utilice
cuando el aire frío esté
en funcionamiento. La diferencia de temperatura entre el aire exterior y el parabri-
sas podría empañar la superficie exterior del parabrisas e impedirle disponer de
una visibilidad adecuada.
■ Para evitar quemaduras
●No toque la superficie de los espejos retrovisores cuando estén activados los des-
empañadores de los espejos retrovisores exteriores.
● Vehículos con dispositivo antihielo del limpiaparabrisas: No toque el cristal de la
parte inferior del parabrisas ni los laterales de los montantes delanteros cuando
esté activado el dispositivo antihielo del limpiaparabrisas.
● Vehículos con desescarchador del parabrisas térmico: No toque el parabrisas ni
los laterales de los montantes delanteros cuando el desescarchador del parabrisas
térmico esté activado.
AV I S O
■Para evitar la descarga de la batería de 12 voltios
No deje el sistema de aire acondicionado en funcionamiento durante más tiempo del
necesario cuando el sistema híbrido esté desactivado.
●No coloque ningún objeto sobre el panel de
instrumentos que pueda tapar las salidas de
aire. De lo contrario, se podría obstruir el
caudal de aire e impedir el correcto funcio-
namiento de los desempañadores del para-
brisas.

3415-2. Utilización de las luces interiores
RAV4-HV_OM_OM42A60S_(ES)
5
Elementos del interior del vehículo
Lista de luces interiores
Luces interiores (→P. 342)
Luces interiores/individuales ( →P. 342)
Iluminación central del panel de instrumentos1
2
3

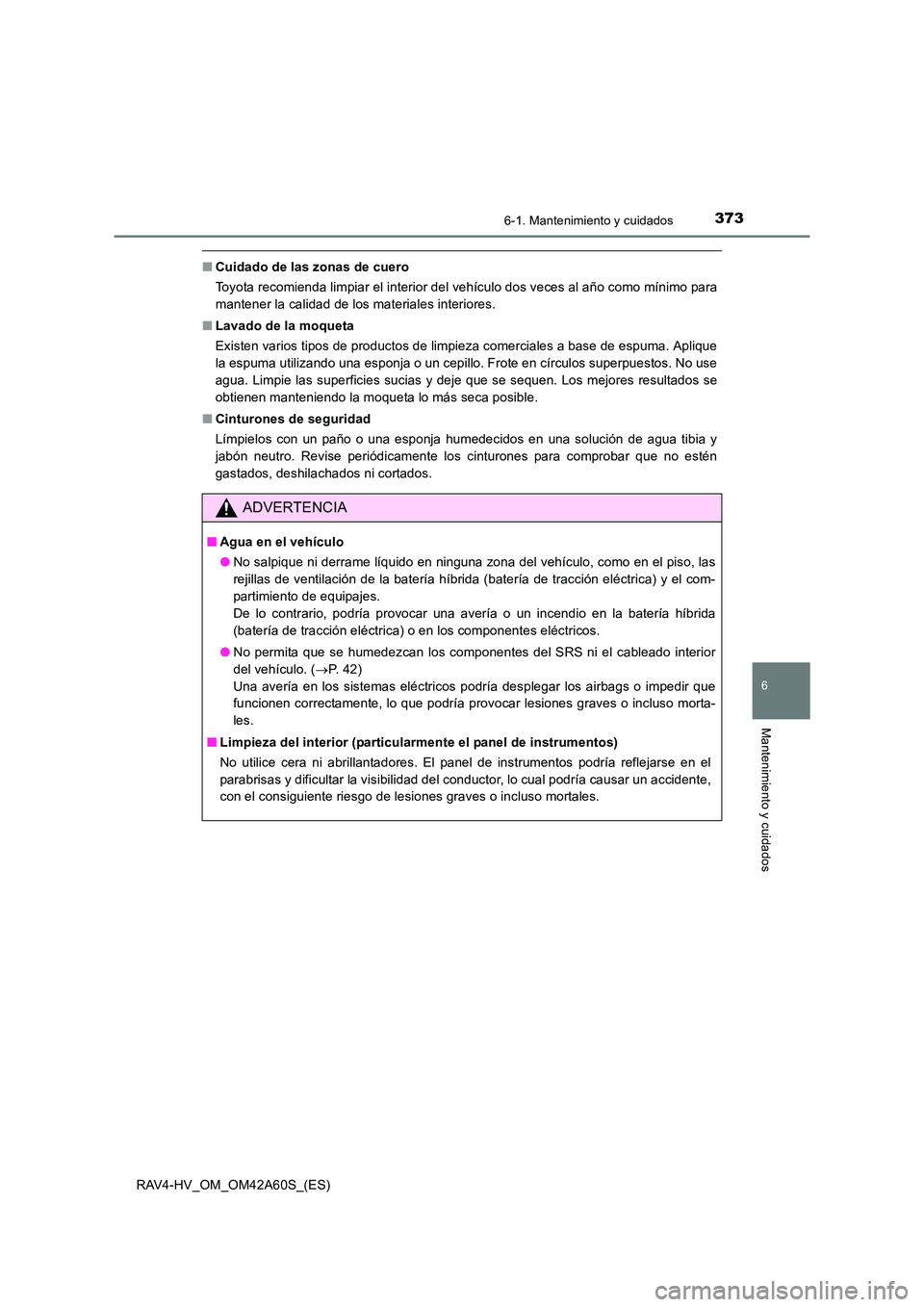

3736-1. Mantenimiento y cuidados
RAV4-HV_OM_OM42A60S_(ES)
6
Mantenimiento y cuidados
■Cuidado de las zonas de cuero
Toyota recomienda limpiar el interior del vehículo dos veces al año como mínimo para
mantener la calidad de los materiales interiores.
■ Lavado de la moqueta
Existen varios tipos de productos de limpieza comerciales a base de espuma. Aplique
la espuma utilizando una esponja o un cepillo. Frote en círculos superpuestos. No use
agua. Limpie las superficies sucias y deje que se sequen. Los mejores resultados se
obtienen manteniendo la moqueta lo más seca posible.
■ Cinturones de seguridad
Límpielos con un paño o una esponja humedecidos en una solución de agua tibia y
jabón neutro. Revise periódicamente los cinturones para comprobar que no estén
gastados, deshilachados ni cortados.
ADVERTENCIA
■Agua en el vehículo
●No salpique ni derrame líquido en ninguna zona del vehículo, como en el piso, las
rejillas de ventilación de la batería híbrida (batería de tracción eléctrica) y el com-
partimiento de equipajes.
De lo contrario, podría provocar una avería o un incendio en la batería híbrida
(batería de tracción eléctrica) o en los componentes eléctricos.
● No permita que se humedezcan los componentes del SRS ni el cableado interior
del vehículo. ( →P. 4 2 )
Una avería en los sistemas eléctricos podría desplegar los airbags o impedir que
funcionen correctamente, lo que podría provocar lesiones graves o incluso morta-
les.
■ Limpieza del interior (particularmente el panel de instrumentos)
No utilice cera ni abrillantadores. El panel de instrumentos podría reflejarse en el
parabrisas y dificultar la visibilidad del conductor, lo cual podría causar un accidente,
con el consiguiente riesgo de lesiones graves o incluso mortales.
