1924-3. Använda strålkastare och vindrutetorkare
OM42A57SE

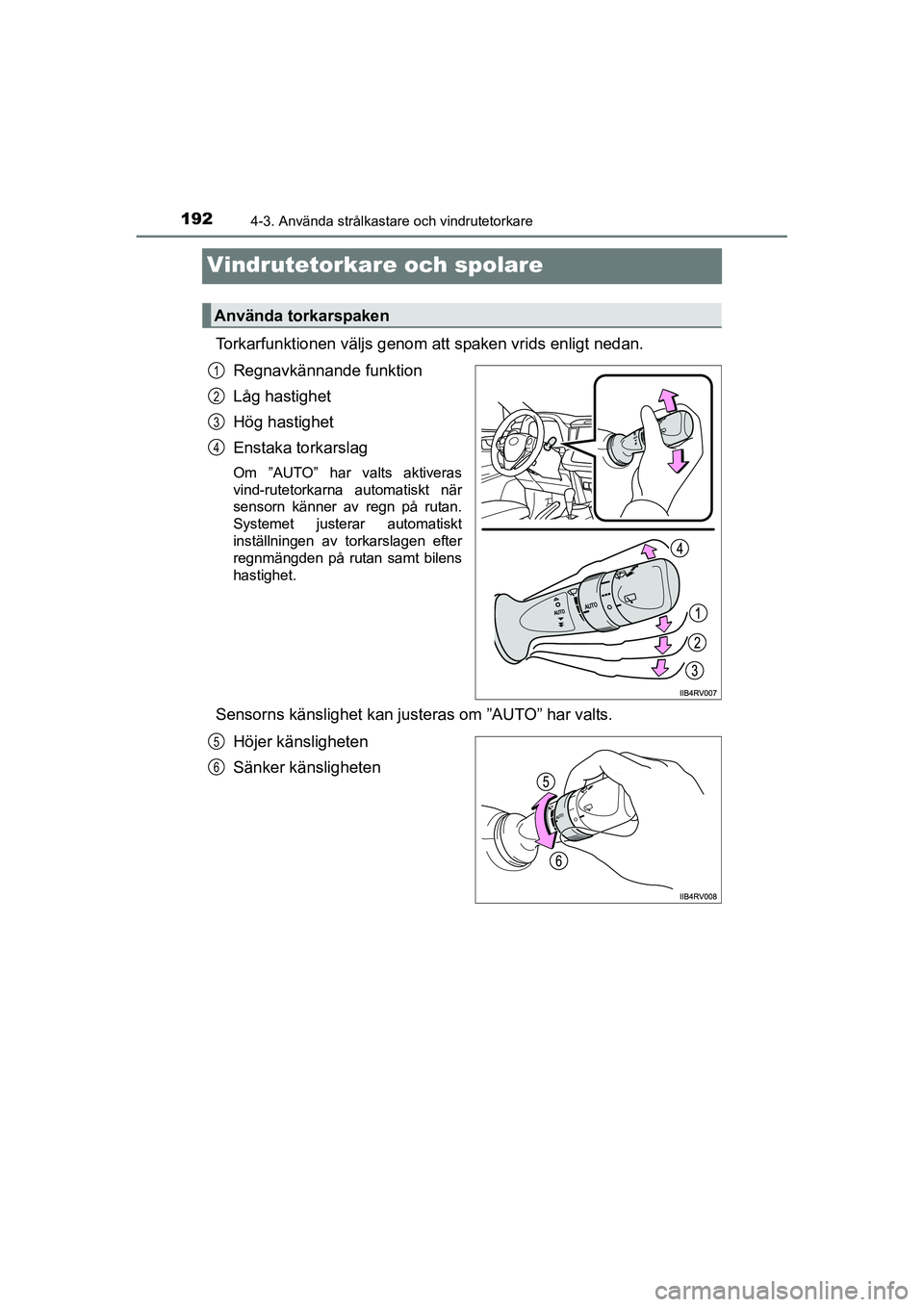

Vindrutetorkare och spolare
Torkarfunktionen väljs genom att spaken vrids enligt nedan.
Regnavkännande funktion
Låg hastighet
Hög hastighet
Enstaka torkarslag
Om ”AUTO” har valts aktiveras
vind-rutetorkarna automatiskt när
sensorn känner av regn på rutan.
Systemet justerar automatiskt
inställningen av torkarslagen efter
regnmängden på rutan samt bilens
hastighet.
Sensorns känslighet kan justeras om ”AUTO” har valts.
Höjer känsligheten
Sänker känsligheten
Använda torkarspaken
1
2
3
4
5
6
OM42A57SE.book Page 192 Thursday, December 17, 2015 9:08 PM

1934-3. Använda strålkastare och vindrutetorkare
4
Körning
OM42A57SE
Spolare/torkare, kombinerad
funktion
Torkarna gör automatiskt ett par
slag när spolarvätskan har sprutats
på vindrutan.
Modeller med strålkastarspolare:
När strålkastarna är tända aktiveras
strålkastarspolarna en gång. Däref-
ter går strålkastarspolarna igång var
femte gång du drar i spaken.
■Vindrutetorkare och spolare kan aktiveras när
Startknappen är i tändningsläge.
■Regnsensor
●Om torkarspaken vrids till läge ”AUTO” medan startknappen är i tändnings-
läge gör torkaren ett slag för att visa att ”AUTO”-läget är aktiverat.
●Om torkarnas känslighet ställs in på högre kan torkaren slå ett slag för att
visa att känsligheten har ändrats.
●Om regnsensorns temperatur är lägst 90 °C, eller högst –15 °C, fungerar den
automatiska driften eventuellt inte. I så fall ska ett annat läge än ”AUTO”
användas.
■Om ingen spolarvätska kommer ur munstycket
Kontrollera att munstyckena inte är igensatta om det finns spolarvätska
i behållaren.
■Uppvärmning av spolarmunstycken (i förekommande fall)
Uppvärmningen av spolarmunstyckena förhindrar isbildning i munstyckena
när utetemperaturen är 5 °C eller lägre och startknappen är i tändningsläge.
7
●Regnsensorn bedömer regnmängden.
OM42A57SE.book Page 193 Thursday, December 17, 2015 9:08 PM

1944-3. Använda strålkastare och vindrutetorkare
OM42A57SE
VA R N I N G
■Varning för användning av vindrutetorkare i ”AUTO”-läget
Vindrutetorkarna kan oavsiktligt aktiveras om sensorn vidrörs eller om
vindrutan utsätts för vibrationer i ”AUTO”-läget. Var försiktig så att varken
fingrarna eller något annat fastnar i vindrutetorkarna.
■Varning beträffande användning av spolarvätska
Använd inte spolarvätska när det är kallt ute förrän vindrutan har värmts
upp. Vätskan kan frysa på vindrutan och orsaka dålig sikt. Detta kan orsaka
en olycka som kan leda till svåra eller livshotande skador.
■När eluppvärmning till spolarmunstyckena är aktiverad (i förekomman-
de fall)
Vidrör inte området runt spolarmunstycket eftersom det kan bli mycket hett
och orsaka brännskador.
OBSERVERA
■När vindrutan är torr
Använd inte torkarna eftersom vindrutan kan repas.
■Om spolarvätskebehållaren är tom
Använd inte denna funktion kontinuerligt eftersom spolarvätskepumpen kan
överhettas.
■Om ett munstycke blir igensatt
Kontakta i så fall en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
Försök inte att rensa det med en nål eller liknande föremål. Munstycket kan
skadas.
■Undvik att 12-voltsbatteriet laddas ur
Låt inte torkarna vara på längre än nödvändigt om hybridsystemet är
avstängt.
OM42A57SE.book Page 194 Thursday, December 17, 2015 9:08 PM

2024-5. Använda förarstödssystemen
OM42A57SE
Två typer av sensorer som är placerade bakom frontgrill och vindruta
känner av information som är nödvändig för körstödssystemens funk-
tion.
Sensorer
Radarsensor Kamerasensor
12
OM42A57SE.book Page 202 Thursday, December 17, 2015 9:08 PM

2034-5. Använda förarstödssystemen
4
Körning
OM42A57SE
VA R N I N G
■Undvik funktionsstörning i radarsensorn
Observera följande säkerhetsanvisningar.
Systemet kommer eventuellt inte att fungera korrekt vilket kan leda till en
olycka med svåra eller livshotande skador som följd.
●Se till att radarsensorn och frontgrillen alltid är rena.
●Sätt inte fast tillbehör, dekaler (inklusive transparenta dekaler) eller andra
föremål på radarsensorn, frontgrillens emblem eller ytan runt omkring.
●Utsätt inte radarsensorn eller omgivande ytor för hårda stötar.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen
om radarsensorn, frontgrillen eller främre stötfångaren har utsatts för en
kraftig stöt.
●Ta inte isär radarsensorn.
●Radarsensorn, frontgrillens emblem eller ytan runt omkring får inte ändras
eller lackeras.
●Om radarsensorn, frontgrillen eller främre stötfångaren behöver bytas ut ska
du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
●Radarsensorn överensstämmer med relevanta bestämmelser för radiovå-
gor, vilket visas på dekalen på sensorn. Ta inte bort dekalen. Dessutom
kan det vara förbjudet i lag att ta isär eller anpassa radarsensorn.
Radarsensor
Frontgrillens emblem
Om radarsensorns främre del, eller
främre eller bakre delen av emblemet
på frontgrillen är smutsiga eller täckta
med vattendroppar, snö etc, ska de
rengöras.
Rengör radarsensorn och emblemet på
frontgrillen med en mjuk trasa så att du
inte repar eller skadar dem.1
2
OM42A57SE.book Page 203 Thursday, December 17, 2015 9:08 PM

2044-5. Använda förarstödssystemen
OM42A57SE
VA R N I N G
■Undvik funktionsstörning i kamerasensorn
Observera följande säkerhetsanvisningar.
Kamerasensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
●Håll alltid vindrutan ren.
• Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar,
snö, etc, ska den rengöras.
• Om vindrutan har belagts med en vattenavstötande beläggning måste
vindrutetorkarna ändå används för att avlägsna vattendroppar från ytan
på vindrutan framför kamerasensorn.
• Om vindrutans insida där kamerasensorn är monterad är smutsig ska
du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning.
●Om den del av vindrutan som är framför kamerasensorn är immig eller
täckt av kondens eller is ska du ta bort imma, kondens eller is med
avimningsfunktionen. (→Sid. 288)
●Om vindrutetorkarna inte kan avlägsna vattendroppar från ytan på
vindrutan framför kamerasensorn ska torkarbladen bytas ut.
Om torkarbladen behöver bytas ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
●Fäst inte tonad film på vindrutan.
●Byt vindruta om den är skadad eller sprucken.
Om vindrutan behöver ersättas ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
●Se till att kamerasensorn inte blir våt.
●Låt inte skarpt ljus lysa in i kamerasensorn.
●Montera inga antenner och fäst inga
dekaler, (inklusive transparenta dekaler),
eller andra föremål på vindrutan framför
kamerasensorn (skuggat område på
bilden).
OM42A57SE.book Page 204 Thursday, December 17, 2015 9:08 PM

2054-5. Använda förarstödssystemen
4
Körning
OM42A57SE
VA R N I N G
●Se till att kamerasensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linserna när vindrutans insida rengörs.
Vidrör inte heller linsen.
Om linsen är smutsig eller skadad bör du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
●Utsätt inte kamerasensorn för hårda stötar.
●Ändra inte kamerasensorns installerade läge eller riktning, och ta inte bort
den.
●Ta inte isär kamerasensorn.
●Installera inga elektroniska enheter som avger starka elektriska vågor
nära kamerasensorn.
●Gör inga anpassningar av delar i bilen i närheten av kamerasensorn (den
invändiga backspegeln, solskydden, etc) eller av taket.
●Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
kan blockera kamerasensorn. Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
●Om en surfbräda eller annat långt föremål placeras på taket, ska du se till
att det inte blockerar kamerasensorn.
●Modifiera inte strålkastarna eller annan belysning.
OM42A57SE.book Page 205 Thursday, December 17, 2015 9:08 PM

2064-5. Använda förarstödssystemen
OM42A57SE
PCS (Aktivt krockskyddssystem)∗
◆Varning i det aktiva krockskyddssystemet
Om systemet fastställer att san-
nolikheten av en frontalkrock är
hög hörs en summerton och ett
varningsmeddelande visas på
informationsdisplayen som
uppmanar föraren att göra en
undanmanöver.
∗: I förekommande fall
Det aktiva krockskyddssystemet använder en radarsensor och en
kamerasensor till att känna av fordon och fotgängare framför din
bil. När systemet bedömer att sannolikheten av en frontalkrock
med ett annat fordon eller fotgängare är hög uppmanar varnings-
lampan föraren att göra en undanmanöver. Det potentiella
bromstrycket ökas för att hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon eller fotgängare är extremt hög ansätts bromsarna
automatiskt
*2 för att bidra till att en kollision undviks eller till att
minska stöten mot de åkande och mot bilen vid en kollision.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. (→Sid. 210)
*1: Beroende på vilken region där bilen såldes är avkänning av fotgängare
eventuellt inte tillgänglig. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning för att få mer information.
*2: Beroende på vilken region där bilen såldes är funktionen i det aktiva
krockskyddet (autobroms) eventuellt inte tillgänglig. Kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning för att få mer information.
