2016 TOYOTA RAV4 ESP

OM42A45SE
BildregisterSökning med hjälp av illustrationer
1Trygghet
och säkerhetLäs dessa anvisningar noggrant
2InstrumentgruppHur du läser av instrument och mätare, olika
varningslampor och indikeringslampor, etc.
3
Funktionen
hosrespektive
komponentÖppna och stänga dörrar och fönster, inställningar innan
du börjar köra, etc.
4KörningAnvisningar och råd som är nödvändiga för körning
5LjudanläggningAnvända ljudanläggningen
6Invändiga
funktionerAnvändning av invändiga funktioner, etc.
7Underhåll och
skötselSkötsel av din bil samt underhållsrutiner
8Om problem
uppstårAtt göra vid funktionsstörningar eller i en nödsituation
9Bilens
specifikationerSpecifikationer, fordonsanpassning, etc.
SakregisterSökning enligt symptom
Alfabetisk sökning
OM42A45SE
OM42A45SE-FI
OM42A45SE.book Page 1 Friday, November 13, 2015 4:12 PM

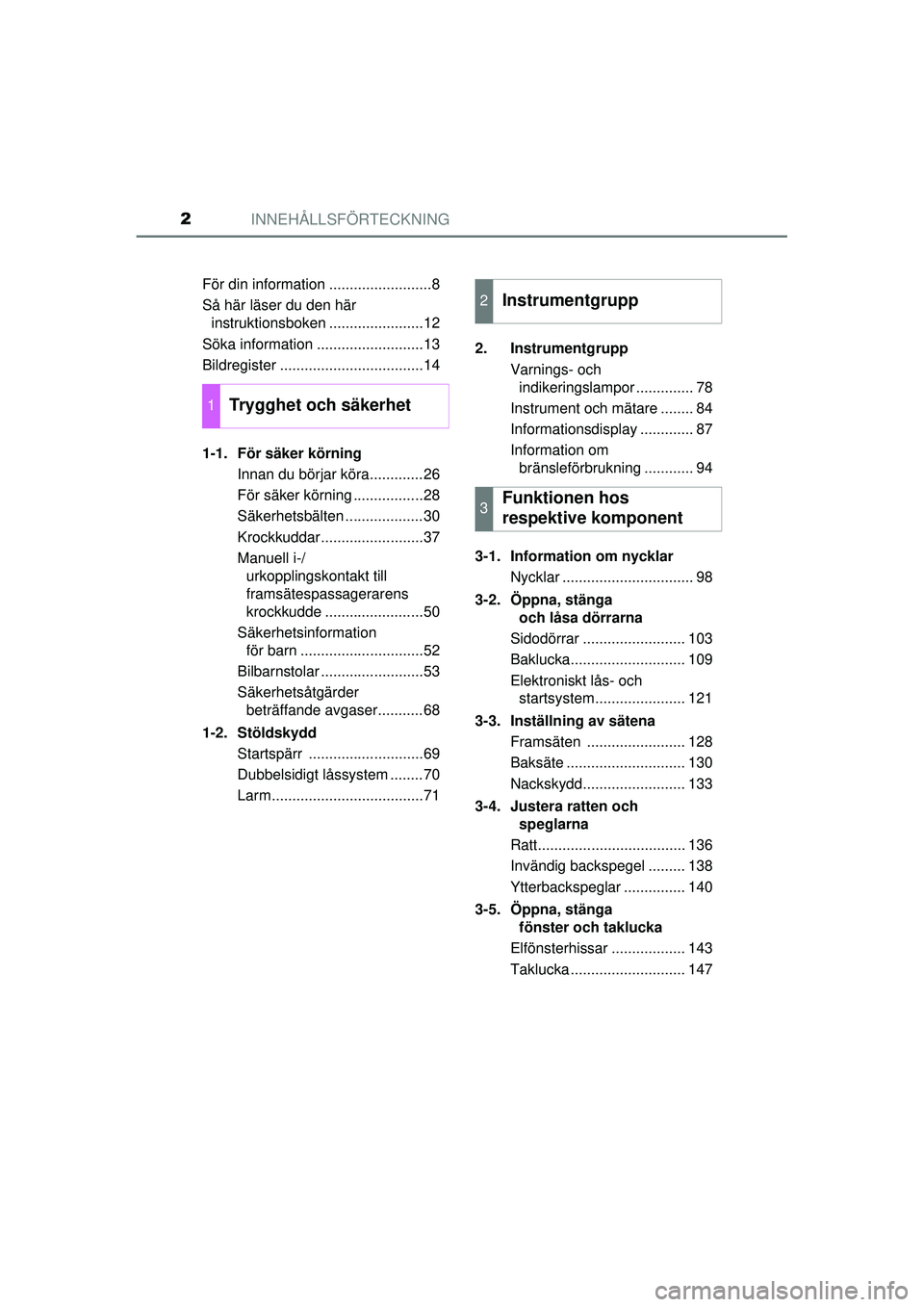

INNEHÅLLSFÖRTECKNING2
OM42A45SEFör din information .........................8
Så här läser du den här
instruktionsboken .......................12
Söka information ..........................13
Bildregister ...................................14
1-1. För säker körning Innan du börjar köra.............26
För säker körning .................28
Säkerhetsbälten ...................30
Krockkuddar.........................37
Manuell i-/urkopplingskontakt till
framsätespassagerarens
krockkudde ........................50
Säkerhetsinformation för barn ..............................52
Bilbarnstolar .........................53
Säkerhetsåtgärder beträffande avgaser...........68
1-2. Stöldskydd Startspärr ............................69
Dubbelsidigt låssystem ........70
Larm.....................................71 2. Instrumentgrupp
Varnings- och indikeringslampor .............. 78
Instrument och mätare ........ 84
Informationsdisplay ............. 87
Information om bränsleförbrukning ............ 94
3-1. Information om nycklar Nycklar ................................ 98
3-2. Öppna, stänga och låsa dörrarna
Sidodörrar ......................... 103
Baklucka............................ 109
Elektroniskt lås- och startsystem...................... 121
3-3. Inställning av sätena Framsäten ........................ 128
Baksäte ............................. 130
Nackskydd......................... 133
3-4. Justera ratten och speglarna
Ratt.................................... 136
Invändig backspegel ......... 138
Ytterbackspeglar ............... 140
3-5. Öppna, stänga fönster och taklucka
Elfönsterhissar .................. 143
Taklucka ............................ 147
1Trygghet och säkerhet
2Instrumentgrupp
3Funktionen hos
respektive komponent
OM42A45SE.book Page 2 Friday, November 13, 2015 4:12 PM

25
1Trygghet och säkerhet
OM42A45SE1-1. För säker körning
Innan du börjar köra............. 26
För säker körning ................. 28
Säkerhetsbälten ................... 30
Krockkuddar......................... 37
Manuell i-/ urkopplingskontakt till
framsätespassagerarens
krockkudde ........................ 50
Säkerhetsinformation för barn ..............................52
Bilbarnstolar ......................... 53
Säkerhetsåtgärder beträffande avgaser........... 68
1-2. Stöldskydd Startspärr ............................ 69
Dubbelsidigt låssystem ........ 70
Larm..................................... 71
OM42A45SE.book Page 25 Frid ay, November 13, 2015 4:12 PM

381-1. För säker körning
OM42A45SE
◆Krockkuddar framFörarens krockkudde/framsätespassagerarens krockkudde
Kan bidra till att huvudet och brös tkorgen på förare och framsäte-
spassagerare inte stöter i bilens invändiga delar
Förarens knäkrockkudde
Bidrar till att skydda föraren
◆Sidokrockkuddar och sidokrockgardiner
Sidokrockkuddar
Kan bidra till att skydda bröstkor gen på de åkande i framsätet
Sidokrockgardiner
Kan bidra till att skydda primärt huvudet på de åkande på de yttre
platserna
1
2
3
4
OM42A45SE.book Page 38 Frid ay, November 13, 2015 4:12 PM

391-1. För säker körning
1
OM42A45SE
Trygghet och säkerhet
Komponenter i krockkuddesystemet
Sidokrocksensorer (framdörrar)
Framsätespassagerarens
krockkudde
Sidokrockgardiner
Sidokrockkuddar
”PASSENGER AIR BAG”, indi-
keringslampa
Krockkuddesystem, varnings-
lampaFörarens krockkudde
Sidokrocksensorer (bak)
Bältessträckare och kraftbegrän-
sare
Förarens knäkrockkudde
Främre krocksensorer
Krockkuddesensorer
Manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde1
2
3
4
5
6
7
8
9
10
11
12
13
OM42A45SE.book Page 39 Frid
ay, November 13, 2015 4:12 PM

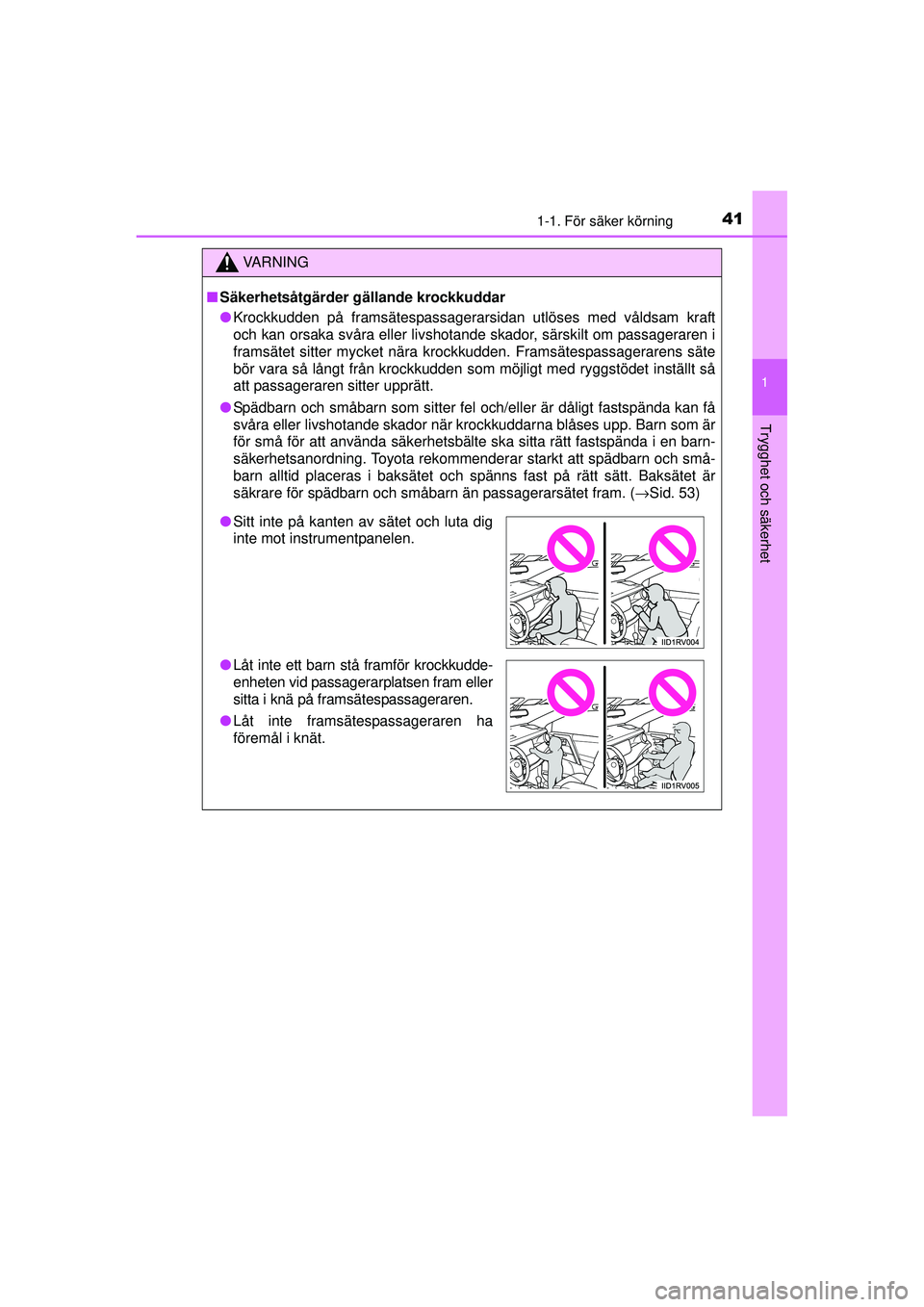

411-1. För säker körning
1
OM42A45SE
Trygghet och säkerhet
VA R N I N G
■Säkerhetsåtgärder gällande krockkuddar
● Krockkudden på framsätespassagerarsidan utlöses med våldsam kraft
och kan orsaka svåra eller livshotande skador, särskilt om passageraren i
framsätet sitter mycket nära krockkudden. Framsätespassagerarens säte
bör vara så långt från krockkudden som möjligt med ryggstödet inställt så
att passageraren sitter upprätt.
● Spädbarn och småbarn som sitter fel och/eller är dåligt fastspända kan få
svåra eller livshotande skador när krockkuddarna blåses upp. Barn som är
för små för att använda säkerhetsbälte ska sitta rätt fastspända i en barn-
säkerhetsanordning. Toyota rekomm enderar starkt att spädbarn och små-
barn alltid placeras i baksätet och spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än passagerarsätet fram. ( →Sid. 53)
●Sitt inte på kanten av sätet och luta dig
inte mot instrumentpanelen.
● Låt inte ett barn stå framför krockkudde-
enheten vid passagerarplatsen fram eller
sitta i knä på framsätespassageraren.
● Låt inte framsätespassageraren ha
föremål i knät.
OM42A45SE.book Page 41 Frid ay, November 13, 2015 4:12 PM

421-1. För säker körning
OM42A45SE
VA R N I N G
■Säkerhetsåtgärder gällande krockkuddar
● Ingen bör luta sig mot dörren, sidobal-
ken i taket eller mot stolparna fram, på
sidan eller bak.
● Se till att ingen står på knä mot dörren på
framsätespassagerarens plats, eller
sticker ut huvud eller händer utanför bilen.
● Fäst inga föremål på instrumentbrädan,
rattnavet och instrumentpanelens nedre
del, ingen bör heller luta sig mot dessa
delar.
Sådana föremål kan bli som projektiler
om krockkuddarna framför föraren och
framsätespassageraren samt knäkrock-
kuddarna löses ut.
OM42A45SE.book Page 42 Frid ay, November 13, 2015 4:12 PM

481-1. För säker körning
OM42A45SE■
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikati oner och utrustning vid följande till-
fällen
I följande fall krävs att bilen undersöks och/eller repareras. Kontakta en auk-
toriserad Toyota-återförsäljare eller -verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
● Någon av krockkuddarna har blåsts upp.
● Om bilens främre parti har blivit skadat
eller deformerat eller varit utsatt för en
olycka som inte var så kraftig att de
främre krockkuddarna har löst ut.
● Om ett dörrparti eller dess omgivande ytor
blivit skadade eller deformerade, eller om
bilen varit utsatt för en olycka som inte var
så kraftig att sidokrockkuddarna och sido-
krockgardinerna har löst ut.
● Rattdynan, instrumentbrädan nära framsä-
tespassagerarens krockkudde eller instru-
mentpanelens nedre del har blivit repad,
sprucken eller på annat sätt skadad.
OM42A45SE.book Page 48 Frid ay, November 13, 2015 4:12 PM
