2016 TOYOTA RAV4 navigation

3224-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
In den folgenden Situationen warnt das RSA-System den Fahrer mittels einer
Warnanzeige.
●Wenn die Geschwindigkeit des Fahr zeugs die zulässige Höchstgeschwin-
digkeit überschreitet, die dem auf dem Multi-Informationsdisplay angezeig-
ten Verkehrszeichen entspricht, werden die Farben des angezeigten
Verkehrszeichens invertiert.
● Wenn ein Überholverbotszeichen auf dem Multi-Informationsdisplay ange-
zeigt wird und das System erfasst, dass Ihr Fahrzeug im Begriff ist, ein
anderes zu überholen, blinkt das angezeigte Verkehrszeichen.
● Wenn das RSA-System ein Einfahrtverbotszeichen erkennt und mithilfe
der Karteninformationen des Navigationssystems feststellt, dass das Fahr-
zeug in einen Bereich gefahren ist, in den die Einfahrt verboten ist, blinkt
das Einfahrtverbotszeichen.
■Automatische Ausblendung der RSA-Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige von einem oder mehreren Verkehrszeichen
automatisch ausgeblendet.
●Über eine bestimmte Entfernung wird kein neues Verkehrszeichen erkannt.
● Sie fahren durch Abbiegen nach rechts oder links usw. auf eine neue Straße.
■ Bedingungen, die dazu führen können, dass die Funktion nicht einwandfrei
arbeitet oder erkennt
In den folgenden Situationen funktioniert das RSA-System nicht normal, wodurch es
möglicherweise Verkehrszeichen nicht erkennt, falsche Verkehrszeichen anzeigt usw.
Dies ist jedoch kein Zeichen für eine Funktionsstörung.
●Die Ausrichtung des Kamerasensors stimmt nicht mehr, weil er beispielsweise einem
starken Stoß ausgesetzt wurde usw.
● Es befindet sich Schmutz, Schnee, ein Aufkleber usw. auf der Windschutzscheibe in
der Nähe des Kamerasensors.
● Bei schlechten Witterungsverhältnissen wie heftigem Regen, Nebel, Schnee- oder
Sandsturm
● Das Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft direkt auf den
Kamerasensor.
● Das Verkehrsschild ist verschmutzt, verblasst, verbeult oder steht schräg oder das
elektronische Verkehrsschild weist einen schlechten Kontrast auf.
● Das ganze Schild oder ein Teil davon ist von Blättern, einem Mast o. Ä. verdeckt.
● Das Schild war für den Kamerasensor nur kurz sichtbar.
● Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch eingeschätzt.
Warnanzeige

3234-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)●
Das Verkehrsschild gilt nicht für die momentan befahrene Fahrspur, steht aber direkt
am Anfang eines Autobahn-Abzweigs oder kurz vor dem Ende eines Einfädelungs-
streifens.
● Auf der Rückseite des vorausfahrenden Fahrzeugs sind Aufkleber angebracht.
● Es wird ein Zeichen erkannt, das einem systemkompatiblen Verkehrszeichen ähnelt.
● Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung
gilt.
● Beim Fahren auf einer Hauptfahrbahn können unter Umständen Geschwindigkeits-
begrenzungszeichen einer Nebenfahrbahn erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich des Kamerasensors befinden).
● Beim Fahren in einem Kreisverkehr können unter Umständen Geschwindigkeitsbe-
grenzungszeichen einer Kreisverkehr-Ausfahrtstraße erkannt und angezeigt werden
(wenn sie sich im Erfassungsbereich des Kamerasensors befinden).
● Die auf dem Instrument angezeigte Geschwindigkeitsangabe kann von der auf dem
Navigationssystem (falls vorhanden) angezeigten Angabe abweichen, da das Navi-
gationssystem auf Kartendaten zurückgreift.
■ Beim Fahren in einem Land, in dem eine andere Geschwindigkeitseinheit gilt
Da das RSA-System Verkehrszeichen basierend auf der im Instrument eingestellten
Einheit erkennt, muss die im Instrument eingestellte Einheit geändert werden. Stellen
Sie die im Instrument eingestellte Einheit auf die Geschwindigkeitseinheit der Ver-
kehrszeichen des aktuellen Standorts ein. ( →S. 724)
■ Ein- und Ausschalten des Systems
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie auf
dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie ,
und drücken Sie anschließend .
Wählen Sie “RSA” und drücken Sie anschließend .
■ Anzeige des Geschwindigkeitsbegrenzungszeichens
Wenn der Motorschalter ausgeschaltet wurde, während ein Geschwindigkeitsbegren-
zungszeichen auf dem Multi-Informationsdisplay angezeigt wurde, wird das gleiche
Verkehrszeichen erneut angezeigt, wenn der Motorschalter wieder in den Modus IGNI-
TION ON geschaltet wird.
■ Persönliche Einstellungen
Sie können Einstellungen (z. B. den Grenzwert für eine Warnung bei einer Geschwin-
digkeitsüberschreitung) ändern.
(Anpassbare Funktion: →S. 724)
1
2
3

3474-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)
XBildschirm des Navigationssystems oder Multimediasystems (falls vorhan-
den)
Anzeige des Toyota-Einparkhilfe-
sensors
Wenn das Rückfahrkamerasys-
tem
*, der Toyota-Einparkhilfemoni-
tor
* oder der
Panoramabildschirm
* nicht ange-
zeigt wird.
Wenn ein Hindernis erfasst wird, wird
automatisch eine Grafik angezeigt. Der
Bildschirm kann so eingestellt werden,
dass die Grafik nicht angezeigt wird.
( → S. 350)
: Wählen Sie diese Taste, um den Warnsummer stummzuschalten.
Eingefügte Anzeige
Wenn das Rückfahrkamerasys-
tem
* oder der Toyota-Einparkhilfe-
monitor
* angezeigt wird:
In der oberen Ecke des Bild-
schirms wird bei Erfassung eines
Hindernisses eine vereinfachte
Grafik angezeigt.
Wenn der Panoramabildschirm
* angezeigt wird:
Bei Erfassung eines Hindernisses wird die Position und die Entfernung
zum Hindernis auf dem Panoramabildschirm angezeigt.
*: Falls vorhanden
1
2

3494-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)
*1: 4-Sensoren-Typ
*2: Die tatsächlichen Anzeigen können von den hier abgebildeten Anzeigen abwei-chen. ( →S. 346)
*3: Multi-Informationsdisplay
*4: Bildschirm des Navigationssystems oder Multimediasystems
■
Pieptöne und Entfernung zu einem Hindernis
Wenn die Sensoren in Betrieb sind, ertönt ein Warnsummer.
● Mit zunehmender Annäherung an ein Hindernis ertönt der Warnsummer
schneller.
Ab der folgenden Entfernung zum Hindernis gibt der Warnsummer
einen Dauerton ab.
• Vordere Ecksensoren: Ca. 30 cm
• Vordere Mittelsensoren: Ca. 30 cm
• Hintere Ecksensoren: Ca. 30 cm
• Hintere Mittelsensoren: Ca. 35 cm
● Werden 2 oder mehr Hindernisse gleichzeitig erfasst, reagiert das
Warnsummersystem auf das am nächsten liegende Hindernis. Werden
die o. g. Abstände für eines oder beide Hindernisse erreicht, erfolgt ein
wiederholter langer Signalton, gef olgt von schnellen Signaltönen.
Ca. 100 cm
Ca. 150 cm
Ca. 55 cm
Ca. 50 cm
Die Abbildung zeigt die Erfassungsbe-
reiche der Sensoren. Beachten Sie,
dass die Sensoren möglicherweise
Hindernisse, die sehr nahe am Fahr-
zeug sind, nicht erfassen können.
Die Erfassungsbereiche der Sensoren
können sich abhängig von der Form
des Objekts usw. ändern.
*: Falls vorhanden
Erfassungsbereich der Sensoren
1
2
3
4

3504-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
Sie können die Lautstärke des Warnsummers und die Betriebsbedingungen
des Bildschirms ändern.Drücken Sie die Taste “SETUP”.
Wählen Sie “Fahrzeug” auf dem Bildschirm.
Wählen Sie “TOYOTA park assist Einstellungen” auf dem Bildschirm.
Wählen Sie den gewünschten Eintrag.
● Sie können die Lautstärke des Warnsummers einstellen.
● Sie können wählen, ob die Anzeige des Toyota-Einparkhilfesensors ein-
oder ausgeschaltet sein soll.
● Sie können die Anzeige und die akustischen Hinweise der vorderen bzw.
hinteren Mittelsensoren einstellen.
■Voraussetzungen für die Verwendung des Toyota-Einparkhilfesensors
●Vordere Ecksensoren:
• Der Motorschalter befindet sich in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. im Modus IGNITION ON (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem).
• Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “P”.
• Die Geschwindigkeit beträgt weniger als ca. 10 km/h.
● Vordere Mittelsensoren:
• Der Motorschalter befindet sich in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. im Modus IGNITION ON (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem).
• Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “P” oder “R”.
• Die Geschwindigkeit beträgt weniger als ca. 10 km/h.
● Hintere Ecksensoren und hinterer Mittelsensor:
• Der Motorschalter befindet sich in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. im Modus IGNITION ON (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem).
• Der Schalt-/Wählhebel befindet sich in Stellung “R”.
■ Anzeige des Toyota-Einparkhilfesensors
Wird ein Hindernis erfasst, während der Toyota-Einparkhilfemonitor in Betrieb ist,
erscheint die Warnanzeige oben rechts oder links auf dem Bildschirm, auch wenn die
Anzeige in den Einstellungen ausgeschaltet wurde.
Einrichten des Toyota-Einparkhilfesen sors (Fahrzeuge mit Navigations-
system oder Multimediasystem)
1
2
3
4

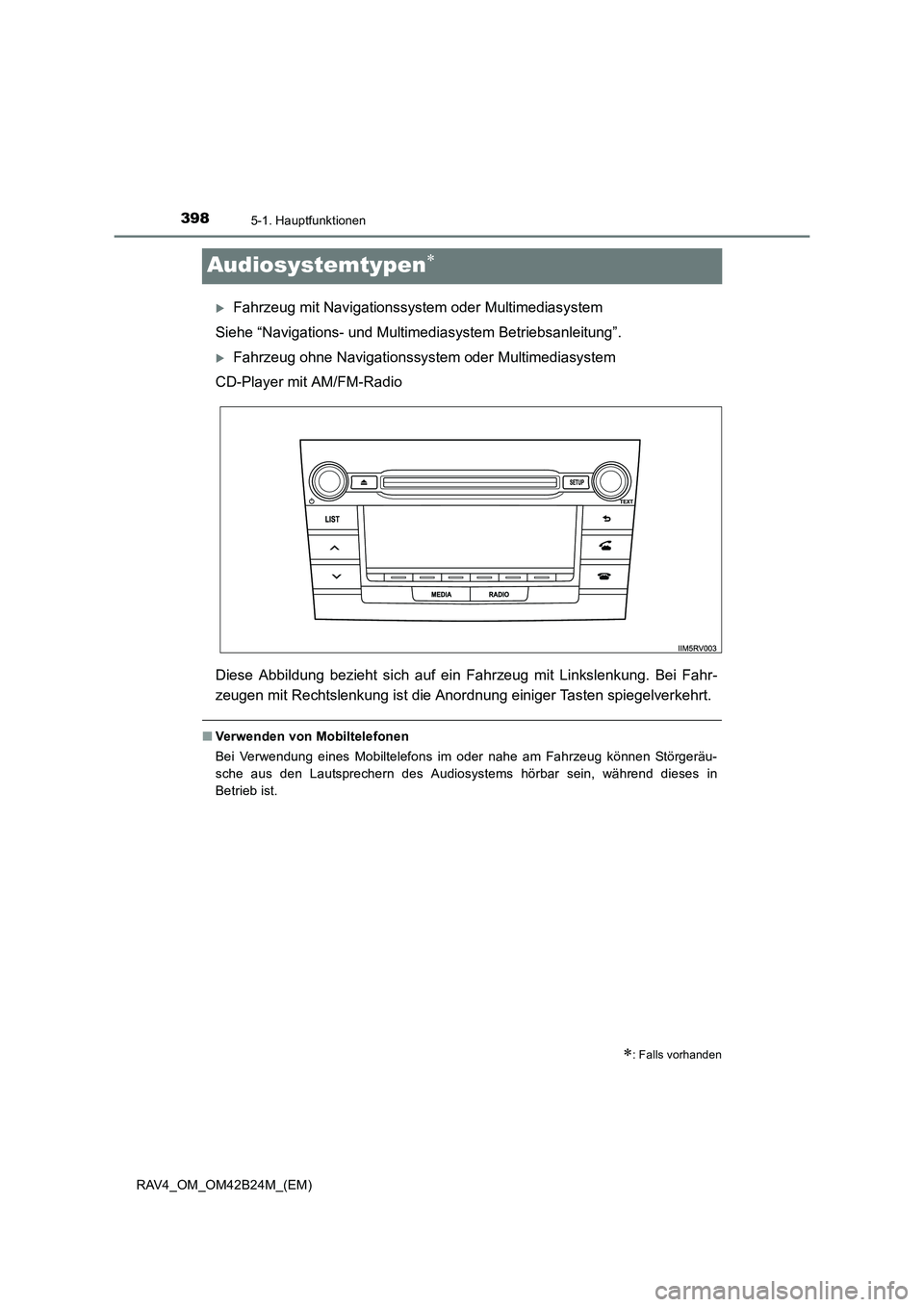

3985-1. Hauptfunktionen
RAV4_OM_OM42B24M_(EM)
Audiosystemtypen∗
XFahrzeug mit Navigationssystem oder Multimediasystem
Siehe “Navigations- und Multimediasystem Betriebsanleitung”.
XFahrzeug ohne Navigationssystem oder Multimediasystem
CD-Player mit AM/FM-Radio
Diese Abbildung bezieht sich auf ein Fahrzeug mit Linkslenkung. Bei Fahr-
zeugen mit Rechtslenkung ist die Anordnung einiger Tasten spiegelverkehrt.
■ Verwenden von Mobiltelefonen
Bei Verwendung eines Mobiltelefons im oder nahe am Fahrzeug können Störgeräu-
sche aus den Lautsprechern des Audiosystems hörbar sein, während dieses in
Betrieb ist.
∗: Falls vorhanden

4005-1. Hauptfunktionen
RAV4_OM_OM42B24M_(EM)
Verwenden der Lenkradschalter für das Audio-
system
Lautstärke
Radiobetrieb:
Sender auswählen
CD-Betrieb:
Titel oder Datei (MP3 und WMA)
auswählen
Bluetooth
®-Audio-Betrieb
(falls vorhanden):
Titel und Album auswählen
iPod-Betrieb:
Lied auswählen
USB-Speicher-Betrieb:
Datei und Ordner auswählen
Einschalten, Audioquelle auswählen
Mit den Schaltern am Lenkrad können einige Audiofunktionen gesteu-
ert werden.
Die Bedienung kann je nach Typ des Audio- oder Navigationssystems
unterschiedlich sein. Einzelheiten finden Sie in der Betriebsanleitung
des Audio- oder Navigationssystems.
1
2
3

6508-2. Vorgehen im Notfall
RAV4_OM_OM42B24M_(EM)
WARNUNG
■Verwendung des Notrads (falls vorhanden)
●Bedenken Sie, dass das Notrad speziell zur Verwendung an Ihrem Fahrzeug entwi-
ckelt wurde. Verwenden Sie das Notrad daher nicht an einem anderen Fahrzeug.
● Verwenden Sie niemals mehr als ein Notrad gleichzeitig.
● Ersetzen Sie das Notrad so bald wie möglich durch ein Standardrad.
● Vermeiden Sie plötzliches Beschleunigen, abrupte Lenkmanöver, plötzliches Brem-
sen und Schaltvorgänge, die eine plötzliche Motorbremswirkung hervorrufen.
■ Bei montiertem Notrad (falls vorhanden)
Es ist möglich, dass die Geschwindigkeit nicht richtig erfasst wird, und die folgenden
Systeme arbeiten möglicherweise nicht korrekt:
Darüber hinaus ist das folgende System nur eingeschränkt einsatzbereit und kann
sogar negative Auswirkungen auf die Bauteile des Antriebsstrangs haben:
• Allradantrieb mit dynamischer Drehmomentsteuerung (Modelle mit Allradantrieb)
■ Geschwindigkeitsbegrenzung bei Verwendung des Notrads (falls vorhanden)
Fahren Sie mit einem montierten Notrad nicht schneller als 80 km/h.
Das Notrad ist nicht für Fahrten mit hoher Geschwindigkeit geeignet. Eine Missach-
tung dieser Vorsichtsmaßregel kann einen Unfall mit tödlichen oder schweren Verlet-
zungen zur Folge haben.
■ Nach der Verwendung von Werkzeugen und Wagenheber
Kontrollieren Sie vor der Weiterfahrt, ob die Werkzeuge und der Wagenheber an den
dafür vorgesehenen Stellen sicher verstaut sind, um das Verletzungsrisiko bei einer
Kollision oder einer Notbremsung zu verringern.
• ABS und Bremsassistent
• VSC/Anhängerstabilisierung
•TRC
• Geschwindigkeitsregelung
(falls vorhanden)
• Dynamische Radar-Geschwindig- keitsregelung (falls vorhanden)
•EPS
• LDA (Spurwechselwarnung mit Steu-
erung der Lenkung) (falls vorhanden)
• PCS (Pre-Crash-Sicherheitssystem)
(falls vorhanden) • System zur elektronischen Bergab-
fahrkontrolle (falls vorhanden)
• Rückfahrkamerasystem (falls vorhanden)
• Toyota-Einparkhilfemonitor
(falls vorhanden)
• Toyota-Einparkhilfesensor (falls vorhanden)
• Panoramabildschirm (falls vorhanden)
• Navigationssystem (falls vorhanden)
