2016 TOYOTA PROACE VERSO pojistka

69
2
Vstupy do vozidla
Spacetourer-VP_cs_Chap02_ouvertures_ed01-2016
F Dětská pojistka musí být deaktivovaná, pro
odemknutí vozidla a spuštění elektrického
otevírání dveří stiskněte tlačítko na
příslušných dveřích.
F Nový stisk tlačítka obrátí směr pohybu
dveří.
Tlačítko není funkční, doprovázené
zvukovým signálem, jestliže:
- vozidlo jede,
- Vůz byl uzamčen nebo zablokován
zvenčí (pomocí klíče, dálkového
ovladače nebo systému bezklíčového
nastupování a startování (Smar t
Entry and Star t), podle vybavení),
- je aktivována dětská pojistka.
Tlačítko levých dveří není funkční,
doprovázené zvukovým signálem,
pokud jsou otevřená dvířka palivové
nádrže. Tlačítko
není funkční, doprovázené
zvukovým signálem, jestliže:
- vozidlo jede,
- Vůz byl uzamčen nebo zablokován
zvenčí (pomocí klíče, dálkového
ovladače nebo systému
bezklíčového nastupování a
startování (Smar t Entry and Star t),
podle vybavení),
- je aktivována dětská pojistka.
Tlačítko levých dveří není funkční,
doprovázené zvukovým signálem,
pokud jsou otevřená dvířka palivové
nádrže.
Tlačítkem (tlačítky) vpředuZevnitř, odemykání, poté
otevíráníTlačítkem (tlačítky) na sloupku
dveří
F Dětská pojistka musí být deaktivovaná, pro
odemknutí vozidla a spuštění elektrického
otevírání dveří stiskněte tlačítko pro
příslušné dveře.
F Nový stisk tlačítka obrátí směr pohybu
dveří.
Více
informací o Dětské pojistce
naleznete v příslušné kapitole.
Proace-Verso_CS.indb 6919/08/2016 11:36

80
Vstupy do vozidla
Spacetourer-VP_cs_Chap02_ouvertures_ed01-2016
Pokud je dětská pojistka aktivována, je
páka nefunkční.
Více informací o Dětské pojistce
naleznete v příslušné kapitole.Zevnitř
Otevírání
Zavírání
Vozidlo uzamknuto a dětská pojistka
deaktivována.
F Sklopte tuto páku směrem dolů pro úplné
odemknutí vozidla a otevření pravého
křídla dveří.
Pokud
je tak Vaše vozidlo vybaveno, umožňuje
systém táhel zvětšit otevření dveří z úhlu
přibližně 90° na přibližně 18 0 °.
Zadní dveře otevřené v úhlu 90°
zakr ývají zadní světla. Abyste
vyznačili svou polohu ostatním
účastníkům silničního provozu
jedoucím ve stejném směru, kteří
by Vás z tohoto důvodu nemuseli
vidět, použijte výstražný trojúhelník
nebo jiný prostředek předepsaný
legislativou platnou v dané zemi.
Otevírání v úhlu přibližně 180°
F Zatáhněte za žlutý ovladač, když jsou
dveře otevřené.
Tá h l o se automaticky zahákne při zavření
dveří. F Zavřete
nejprve pravé, poté levé křídlo
dveří.
Vozidlo odemknuto a dětská pojistka
deaktivována.
F Skopte tuto páku směrem dolů pro otevření
pravého křídla dveří.
Proace-Verso_CS.indb 8019/08/2016 11:36

190
Bezpečnost
Spacetourer-VP_cs_Chap05_securite_ed01-2016
Mechanická dětská
pojistka
Zajišťování
Odjišťování
Mechanické zařízení znemožňující otevření
bočních posuvných dveří pomocí jejich
vnitřního ovladače.
Elektrická dětská pojistka
Systém dálkového ovládání pro předcházení otevírání zadních dveří (posuvných bočních dveří,
zadních křídlových dveří s prosklenými okénky nebo zadních výklopných dveří) pomocí jejich
vnitřních řízení.Kontrolka tlačítka se rozsvítí se kontrolka,
doprovázená hlášením, které potvrdí aktivaci.
Tato kontrolka svítí, dokud je dětská pojistka
zapnutá.
Dveře je i nadále možné otevírat zvenku. Kontrolka tlačítka zhasne, doprovázená
hlášením, které potvrdí deaktivaci.
Tato kontrolka zůstává zhasnutá, dokud je
dětská pojistka vypnutá.
Aktivace
F Při zapnutém zapalování stiskněte
toto tlačítko. F Při zapnutém zapalování znovu
stiskněte toto tlačítko.
Deaktivace
F Pootočte ovladačem na obvodu bočních dveří směrem nahoru.
F Pootočte ovladačem na obvodu bočních dveří směrem dolů.
Proace-Verso_CS.indb 19019/08/2016 11:37

191
5
Bezpečnost
Spacetourer-VP_cs_Chap05_securite_ed01-2016
Dětská pojistka
zadních oken
Toto mechanické zařízení znemožňuje
otevírání levého a/nebo pravého zadního
bočního okna.
F Systém uzamčení/odemčení pomocí dálkového ovládání nebo záložního klíče
systému bezklíčového nastupování a
startování (Smart Entry and Start).
Jakýkoli jiný stav kontrolky signalizuje
poruchu elektrické dětské pojistky.
Nechejte jej zkontrolovat u autorizovaného
dealera nebo opraváře společnosti Toyota
nebo jiného odborníka, který má náležitou
kvalifikaci a vybavení. V případě prudkého nárazu se
elektrická dětská pojistka automaticky
vypne.
Tento systém je nezávislý a v žádném
případě nenahrazuje ovládání
centrálního zamykání.
Nejezděte s otevřenými bočními
posuvnými dveřmi.
Ověř te stav dětské pojistky při každém
zapnutí zapalování.
Při opouštění vozidla vždy vytáhněte
klíček ze spínací skříňky, i když je to jen
na krátkou chvíli.
Proace-Verso_CS.indb 19119/08/2016 11:37

311
8
Porucha na cestě
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
F Vycvakněte kryt přitažením jeho levého a poté pravého horního rohu.
F Kompletně kryt demontujte. Dobrá
Špatná
Pinzeta
Přístup k nářadí
F Vyjměte pinzetu z jejího uložení. Pinzeta pro vytahování pojistek se nachází za
krytem pojistkové skříňky, na sloupku palubní
d e s k y. Před výměnou pojistky je nutno:
F zjistit příčinu poruchy a odstranit ji,
F vypnout všechny elektrické spotřebiče,
F znehybnit vozidlo a vypnout zapalování,
F určit vadnou pojistku pomocí přiřazovací
tabulky a schémat uvedených na
následujících stránkách.
Výměna pojistky
Při výměně pojistek je třeba:
F Pro vytažení pojistky z uložení použít speciální pinzetu.
F Vadnou pojistku nahradit vždy pojistkou se stejnou proudovou hodnotou (stejná barva);
použití jiné hodnoty pojistky může způsobit
poruchu (riziko požáru).
Pokud se pojistka znovu brzy po její výměně
spálí, nechejte elektrický systém zkontrolovat
u autorizovaného dealera nebo opraváře
společnosti Toyota nebo jiného odborníka,
který má náležitou kvalifikaci a vybavení.
Výměna pojistky, která není zmíněna v níže
uvedené tabulce, může způsobit vážnou
poruchu Vašeho vozidla. Kontaktujte
autorizovaného dealera nebo opraváře
společnosti Toyota nebo jiného odborníka,
který má náležitou kvalifikaci a vybavení.
Výměna pojistky
Proace-Verso_CS.indb 31119/08/2016 11:38

312
Porucha na cestě
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Toyota odmítá odpovědnost za náklady
na opravu vozidla nebo za poruchy
jeho funkce způsobené montáží
doplňkového vybavení, které není
dodáváno a doporučeno společností
Toyota a nebylo namontováno podle
jejích předpisů, zejména je-li celková
spotřeba dodatečně připojených
přístrojů větší než 10 mA.
Montáž elektrického
příslušenství
Elektrický obvod vozidla je navržen tak,
aby mohl pracovat se sériovým a na přání
montovaným vybavením.
Před instalací dalšího elektrického vybavení
nebo příslušenství do Vašeho vozidla, se obraťte
na autorizovaného dealera nebo opraváře
společnosti Toyota nebo jiného odborníka, který
má náležitou kvalifikaci a vybavení.
Více informací o montáži tažného
zařízení nebo vybavení typu TA XI Vám
poskytne servis sítě Toyota.
Pojistky v palubní desce
Pojistková skříňka se nachází ve spodní části
palubní desky (na levé straně).
Přístup k pojistkám
F Vycvakněte kryt přitažením jeho levého a poté pravého horního rohu.
Proace-Verso_CS.indb 31219/08/2016 11:38

315
8
Porucha na cestě
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016

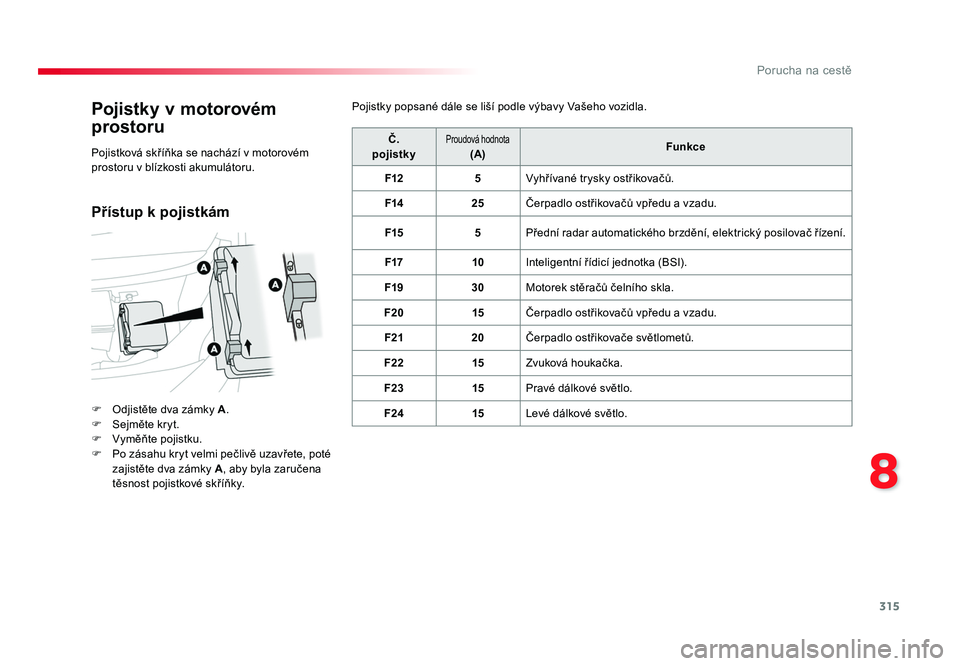

Pojistky v motorovém
prostoru
F Odjistěte dva zámky A.
F Sejměte kryt.
F Vyměňte pojistku.
F Po zásahu kryt velmi pečlivě uzavřete, poté
zajistěte dva zámky A , aby byla zaručena
těsnost pojistkové skříňky. Č.
pojistky
Proudová hodnota(A) Funkce
F12 5Vyhřívané trysky ostřikovačů.
F14 25Čerpadlo ostřikovačů vpředu a vzadu.
F15 5Přední radar automatického brzdění, elektrický posilovač řízení.
F17 10Inteligentní řídicí jednotka (BSI).
F19 30Motorek stěračů čelního skla.
F20 15Čerpadlo ostřikovačů vpředu a vzadu.
F21 20Čerpadlo ostřikovače světlometů.
F22 15Zvuková houkačka.
F23 15Pravé dálkové světlo.
F24 15Levé dálkové světlo.
Pojistková skříňka se nachází v motorovém
prostoru v blízkosti akumulátoru.
Pojistky popsané dále se liší podle výbavy Vašeho vozidla.
Přístup k pojistkám
Proace-Verso_CS.indb 31519/08/2016 11:38

497
.
Abecední rejstřík
Spacetourer-VP_cs_Chap11_index-alpha_ed01-2016
Denní počitadlo ujetých km ............................36
Desky ............................................................ 112
Děti ................................................. 181, 18 4 -18 6
Děti (bezpečnost) .......................................... 19 0
Dětská pojistka zadních oken .......................191
Dětské sedačky .......167, 173 -175 , 179 -181, 18 9
Dětské sedačky ISOFIX ....................... 18 4 -18 6
Dezaktivace CDS (ESC) ............................... 161
Diesel ............................................................ 263
Digitální rozhlasové vysílání - DAB (Digital Audio Broadcasting) .......... 386, 387, 442, 443
Displej na přístrojové desce ............. 13, 14, 204
Dobíjení baterie ............................................. 318
Dobití baterie ................................................. 318
Doplňky ................................................. 19 9, 267
Doplňování aditiva AdBlue
® .......................... 280
Dopravní informace (TA) ...............................479
Dopravní informace (TMC) ...........................357
Doprovodné osvětlení ...................................148
Dotyková obrazovka ......37, 41, 42, 77, 148 -150, 152, 153, 156, 216, 222, 232, 241,
243, 246, 247, 251, 253, 260, 331, 419
Držadla .......................................................... 115
Držák na pohárky ......................................... 115
Dveře ............................................................... 65
Dveře zadní ..................................................... 79
Dveře, zadní křídlové
dveře .......................... 56, 58, 79, 80, 305, 306
Dveře zavazadlového prostoru ....................... 81
Dynamická kontrola stability (CDS) .................................... 23, 159, 161, 162 Ekologický a úsporný způsob jízdy (rady)
......11
El. článek dálkového ovladače ... 51, 62, 63, 138
Elektrická dětská pojistka .............................19 0
Elektrické odlehčení (režim) ......................... 266
Elektronický klíč ..................................... 45, 200
Elektronický rozdělovač brzdného
účinku (REF) ............................................... 159
Elektronický stabilizační
program (ESC) ...................................... 23, 159
ESC/ASR ....................................................... 159
ESC (elektronický stabilizační program) ........23 GPS
............................................................... 356
Háček pro oděv ............................................. 115
Hill start assist control (asistenta rozjezdu do kopce (HAC)) ..........................202
Hladina aditiva nafty .............................275, 276
Hladina brzdové kapaliny ..............................2 74
Hladina chladicí kapaliny ........................2 9 , 2 74
Hladina kapaliny ostřikovače skel ........15 6, 275
Hladina kapaliny ostřikovače světlometů .......................................... 15 6, 275
Hladina kapaliny posilovače řízení ...............2 74
Hladina náplní a kontroly ....................... 272-275
Hladina oleje ...........................................32, 273
Hlášení ................................................. 400, 456
Hlasové povely ...................................... 3 3 6 - 3 41
Hlavní nabídka .............................................. 477
Hmotnost ............................................... 324-326
Hmotnost přívěsu .................................. 325, 326
Hodiny digitální (seřízení) ............... 44, 411, 467
Huštění pneumatik .......................................... 11
Filtr olejový ....................................................
276
Filtr pevných částic ............................... 275, 276
Filtr v kabině .................................................. 276
Filtr vzduchový .............................................. 276
Follow me home ............................................ 148
Frekvence (radiová) .............................. 3 8 5 , 4 41
Funkce signalizace změny jízdního
pruhu (směrovky) ........................................ 146
F
GE
H
Proace-Verso_CS.indb 49719/08/2016 11:41
