2016 TOYOTA PROACE lane assist

.
.
Inhalt
Jumpy _de_Chap00a_sommaire_ed01-2016
Fahrhinweise 19 6
Starten-Ausschalten des Motors, einfacher Schlüssel, Schlüssel mit Fernbedienung 19 9
Starten-Ausschalten des Motors
"Smart Entry & Start System" 202
Feststellbremse 205
Hill start assist control (HAC) 206
5-Gang-Schaltgetriebe 207
6-Gang-Schaltgetriebe 207
Fahrassistenzsystem
Gangwechselanzeige 208
Automatikgetriebe 209
Automatisiertes Schaltgetriebe 214
STOP & START 218
Head-up-Display 222
Adjustable Speed Limiter (ASL) 224
Road Sign Assist 225
Geschwindigkeitsbegrenzer 229
Geschwindigkeitsregler 232
Adaptive cruise control 236
For ward collision warning and Autonomous emergency braking system with Pedestrian
Detection 243
Lane Departure Alert 248
Driver Attention Alert 250
Toter-Winkel-Assistent 252
Einparkhilfe 255
Rückfahrkamera, Innenspiegel 258
180°-Rückansicht 259
Tyre Pressure Warning System (TPWS) 262Kraftstofftank
265
Sicherung gegen Falschtanken Diesel 266
Schneeketten 268
Anhängerkupplung 269
Energiesparmodus 270
Zubehör 271
Dachträger / Dachreling 273
Austausch der Scheibenwischerblätter 2 74
Motorhaube 276
Dieselmotor 277
Füllstandskontrollen 278
Sonstige Kontrollen 281
AdBlue® und SCR-
Katalysatorsystem (Diesel) 283
Warndreieck (Verstauen) 287
Werkzeugkasten 287
Reifenpannenset 290
Radwechsel 296
Austausch der Glühlampen 303
Austausch einer Sicherung 316
12V- Bat ter ie 321
Abschleppen 325
Leer gefahrener Tank (Diesel) 327Fahrzeugabmessungen
328
Motoren 332
Gewichte 332
Kenndaten 337
Fahrbetrieb Praktische Tipps
Bei Pannen und Störungen Technische Daten
Notfall oder Pannenhilfe
338
Toyota Pro Touch with navigation system 3 41
Toyota Pro Touch 429
Toyota Radio Bluetooth 483
Audio und Telematik
Stichwortverzeichnis
Proace_de.indb 322/07/2016 14:41

7
.Übersicht
Jumpy _de_Chap00b_vue-ensemble_ed01-2016
Verriegelung / Entriegelung von innen 72-73
Elektrische seitliche Schiebetür(en) 78- 86
Einzelverriegelung Fahrerkabine / Ladebereich 47- 48, 55
Elektrische Kindersicherung 19 4
Warnblinker 160
Reinitialising the Tyre Pressure
Warning System (TPWS) 263-264
Deaktivierung des STOP & START- Systems 220
Deaktivierung des DSC/ASR- Systems 163
Lenkradverstellung 99
Hupe 161
Head-up-Display
222-223
Bedienungseinheit (Forts.)
Scheibenwischer 15 6 -159
Bordcomputer 40 - 42
Adjustable Speed Limiter (ASL) 224
Geschwindigkeitsbegrenzer 229 -231
Geschwindigkeitsregler 232-235
Adaptive cruise control 236 -242
Kombiinstrumente
14 -16
Warn- und Kontrollleuchten 17- 3 0
Wassertemperatur 31
Wartungsanzeige 31- 33
Ölstandsanzeige 34
Reichweitenanzeige AdBlue
® 35 -37
Kilometerzähler 38
Schaltanzeige 208
Helligkeitsregler 39
Bordcomputer 40 - 42
Einstellung Datum und Uhrzeit 46
Driver Attention Alert 250-251
Elektrische Fensterheber 98
Elektrisches Einstellen der Rückspiegel 143
Toyota Traction Select 163, 16 4 -165
Fuel burner heater/Remote controlled fuel burner heater 13 8 -14 0
Alarmanlage 95 -97
Manuelle Leuchtweitenverstellung
der Scheinwerfer 155
Lane Departure Alert 248-249
Toter-Winkel-Assistent 252-254
Automatische
Fernlichtumschaltung 153 -15 4 Einstellung von Datum/Uhrzeit
46
Rückansicht 180° 259 -261
Adjustable Speed Limiter (ASL) 224
Road Sign
Assist 225 -228, 231, 234, 238
For ward collision warning 243-245
Autonomous emergency braking 243, 246 -249
Deaktivierung des STOP & START- Systems 220
Beleuchtungsschalter 14 6 -151
Fahrtrichtungsanzeiger 148
Proace_de.indb 722/07/2016 14:41

29
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Wischautomatik ununterbrochen Scheibenwischerhebel wurde nach
unten betätigt. Wischautomatik des Frontscheibenwischers ist
aktiviert.
Zum Deaktivieren der Wischautomatik drücken
Sie die Betätigung nach unten oder stellen Sie den
Wischerhebel auf eine andere Position.
Automatisches
Umschalten
Fernlicht ununterbrochen
Der Lichtschalter steht in
Stellung "AUTO " und die Funktion ist
aktiviert.
Das Fernlicht schaltet sich ein,
wenn die Außenbeleuchtung und die
Verkehrsbedingungen es erlauben. Die Kamera oben an der Windschutzscheibe regelt je
nach Außenbeleuchtung und Verkehrsbedingungen
das Fernlicht.
Für weitere Informationen zum
Automatischen
Umschalten Fernlicht siehe entsprechende Rubrik.
STOP & START ununterbrochen
Das STOP & START-System hat den
Motor bei Fahrzeugstillstand in den Modus
STOP versetzt (Ampel, Stopp, Stau, ...).Sobald Sie weiter fahren möchten, erlischt die
Kontrollleuchte und der Motor startet wieder
automatisch im Modus START.
Kontrollleuchte blinkt
für einige Sekunden,
dann erlischt sie. Der Modus STOP ist zurzeit nicht
verfügbar.
oder
Der Modus START wurde
automatisch ausgelöst. Für mehr Informationen zum
STOP & START -System
siehe entsprechende Rubrik.
Toter-Winkel-
Assistent ununterbrochen
Die Funktion Toter-Winkel-Assistent
wurde aktiviert. Für weitere Informationen zum
System Toter-Winkel-
Assistent siehe entsprechende Rubrik.
Lane Depar ture
Alert
ununterbrochen
Die Spur wechsel-Warnfunktion (LDA)
hat angesprochen. Die Spur wechsel-Warnfunktion (LDA) ist aktiviert.
Weitere Informationen über die Spur wechselwarnung
(LDA) finden Sie im entsprechenden Abschnitt.
Proace_de.indb 2922/07/2016 14:42

44
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
Menü Fahren
Die einstellbaren Funktionen sind in der unten stehenden Tabelle angegeben.
Für weitere Informationen zur Funktion Fahrunterstützung siehe entsprechende Rubrik.Ta s t e Entsprechende Funktion Kommentar
Initialisierung des
Reifendruckwarnsystems
(TPWS) Erneute Initialisierung desReifendruckwarnsystems (TPWS).
Toter-Winkel-Assistent Aktivierung/Deaktivierung der Funktion
STOP & START System Deaktivierung/Aktivierung der Funktion
oder Lane Departure Alert
Aktivierung/Deaktivierung der Funktion
Automatische
Fernlichtumschaltung Aktivierung/Deaktivierung der Funktion
Proace_de.indb 4422/07/2016 14:42

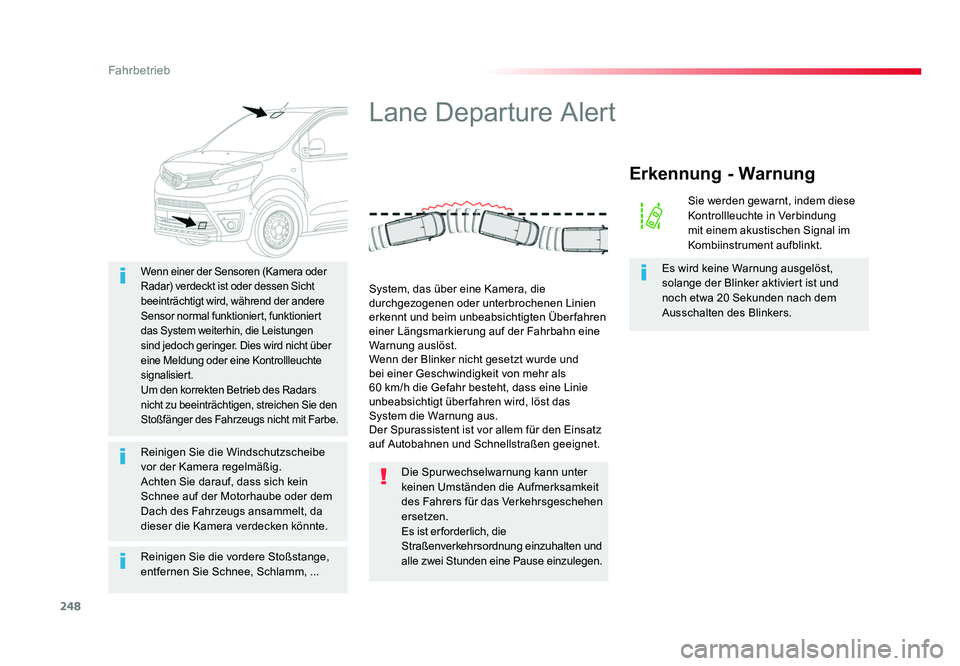

248
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Reinigen Sie die vordere Stoßstange,
entfernen Sie Schnee, Schlamm, ...
Wenn einer der Sensoren (Kamera oder
Radar) verdeckt ist oder dessen Sicht
beeinträchtigt wird, während der andere
Sensor normal funktioniert, funktioniert
das System weiterhin, die Leistungen
sind jedoch geringer. Dies wird nicht über
eine Meldung oder eine Kontrollleuchte
signalisiert.
Um den korrekten Betrieb des Radars
nicht zu beeinträchtigen, streichen Sie den
Stoßfänger des Fahrzeugs nicht mit Farbe.
Reinigen Sie die Windschutzscheibe
vor der Kamera regelmäßig.
Achten Sie darauf, dass sich kein
Schnee auf der Motorhaube oder dem
Dach des Fahrzeugs ansammelt, da
dieser die Kamera verdecken könnte.
Lane Departure Alert
System, das über eine Kamera, die
durchgezogenen oder unterbrochenen Linien
erkennt und beim unbeabsichtigten Über fahren
einer Längsmarkierung auf der Fahrbahn eine
Warnung auslöst.
Wenn der Blinker nicht gesetzt wurde und
bei einer Geschwindigkeit von mehr als
60 km/h die Gefahr besteht, dass eine Linie
unbeabsichtigt über fahren wird, löst das
System die Warnung aus.
Der Spurassistent ist vor allem für den Einsatz
auf Autobahnen und Schnellstraßen geeignet.
Erkennung - Warnung
Sie werden gewarnt, indem diese
Kontrollleuchte in Verbindung
mit einem akustischen Signal im
Kombiinstrument aufblinkt.
Es wird keine Warnung ausgelöst,
solange der Blinker aktiviert ist und
noch etwa 20 Sekunden nach dem
Ausschalten des Blinkers.
Die Spur wechselwarnung kann unter
keinen Umständen die Aufmerksamkeit
des Fahrers für das Verkehrsgeschehen
ersetzen.
Es ist er forderlich, die
Straßenverkehrsordnung einzuhalten und
alle zwei Stunden eine Pause einzulegen.
Proace_de.indb 24822/07/2016 14:44
