2016 TOYOTA PRIUS PLUS display

INNEHÅLLSFÖRTECKNING2
OM47B24SEFör din information .........................8
Så här läser du den här
instruktionsboken .......................12
Söka information ..........................13
Bildregister ...................................14
1-1. För säkert bruk Innan du börjar köra.............26
För säker körning .................28
Säkerhetsbälten ...................30
Krockkuddar.........................38
Manuellt i-/urkopplingssystem för krockkuddarna vid fram-
sätespassagerarplatsen ..... 48
Säkerhetsinformation för barn ...................................50
Bilbarnstolar .........................51
Säkerhetsåtgärder beträffande avgaser...........63
1-2. Hybridsystem Hybridsystem, funktioner .....64
Hybridsystem, säkerhetsanvisningar.........68
1-3. Stöldskydd Startspärrsystem..................74
Dubbelsidigt låssystem ........75
Larm.....................................76 2. Instrumentgrupp
Varnings- och indikeringslampor .............. 84
Instrument och mätare ........ 89
Informationsdisplay ............. 98
Vindrutedisplay.................. 106
Energimonitor/ förbrukningsskärm .......... 111
3-1. Nyckelinformation Nycklar .............................. 118
3-2. Öppna, stänga och låsa dörrarna
Sidodörrar ......................... 122
Baklucka............................ 126
Elektroniskt lås- och startsystem...................... 131
3-3. Inställning av säten Framsäten ......................... 138
Andra stolsraden ............... 142
Tredje stolsraden .............. 147
Nackskydd......................... 150
1Trygghet och säkerhet
2Instrumentgrupp
3Funktionen hos
respektive komponent
OM47B24SE.book Page 2 Friday, June 10, 2016 4:36 PM

17Bildregister
OM47B24SEInformationsdisplay
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 98
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 98
Energimonitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 100
Om varningsmeddelanden visas . . . . . . . . . . . . . . . . . . . . . . Sid. 358
Parkeringsbroms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 190
Ansätta/lossa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 190
Säkerhetsanvisningar inför vintern . . . . . . . . . . . . . . . . . . . . Sid. 238
Varningssummer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 345
Körriktningsvisare, spak . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 189
Strålkastaromkopplare . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 191
Strålkastare/främre positionsljus/bakljus/
varselljus (DRL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 191
Främre dimljus/bakre dimljus. . . . . . . . . . . . . . . . . . . . . . . . . Sid. 194
Vindrutetorkare och spolare. . . . . . . . . . . . . . . . . . . . . . . Sid. 195
Bakrutetorkare och spolare . . . . . . . . . . . . . . . . . . . . . . . Sid. 199
Användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 195 199
Påfyllning av spolarvätska . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 299
Varningsblinkers, reglage . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 336
Tanklucka, öppnare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 202
Motorhuvsspärr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 287
Frikopplingsspak för rattens längd- och
höjdinställning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 153
Luftkonditionering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 244
Användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 244
Eluppvärmd bakruta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 247
Ljudanläggning
*2
P-läge, knapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 185
*1: I förekommande fall
*2: Se instruktionsboken till navigations/multimediasystemet.
4
5
6
7
8
9
10
11
12
13
14
OM47B24SE.book Page 17 Friday, June 10, 2016 4:36 PM

18Bildregister
OM47B24SE

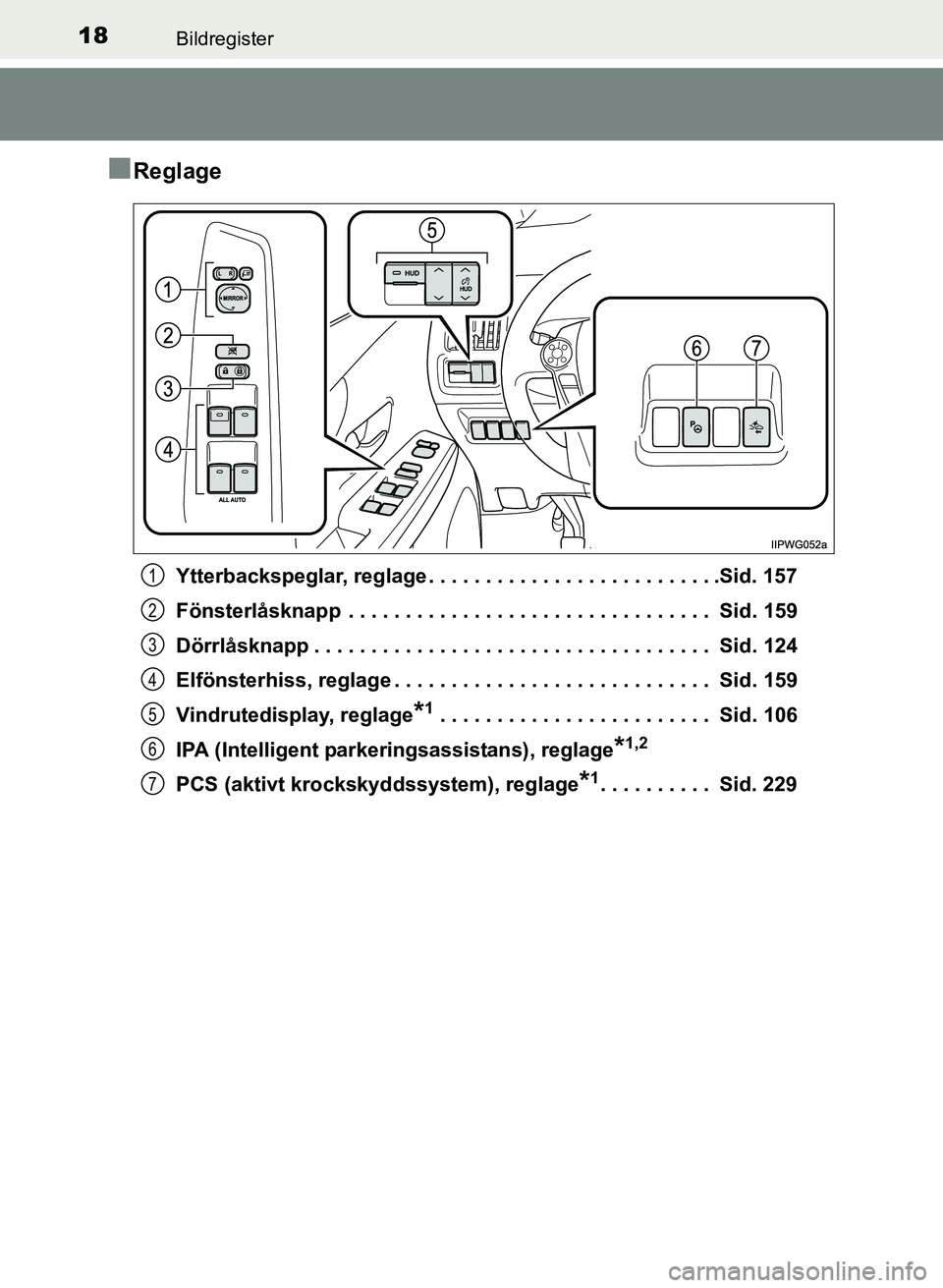

■Reglage
Ytterbackspeglar, reglage . . . . . . . . . . . . . . . . . . . . . . . . . .Sid. 157
Fönsterlåsknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 159
Dörrlåsknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 124
Elfönsterhiss, reglage . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 159
Vindrutedisplay, reglage
*1 . . . . . . . . . . . . . . . . . . . . . . . . Sid. 106
IPA (Intelligent parkeringsassistans), reglage
*1,2
PCS (aktivt krockskyddssystem), reglage*1. . . . . . . . . . Sid. 229
1
2
3
4
5
6
7
OM47B24SE.book Page 18 Friday, June 10, 2016 4:36 PM

691-2. Hybridsystem
1
OM47B24SE
Trygghet och säkerhet
En luftventil är placerad under
höger framsäte för kylning av
hybridbatteriet. Om ventilen block-
eras kan hybridbatteriet överhet-
tas vilket innebär att batteriets
effekt reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verksamhet med motsvarande kvalifikationer
och utrustning för att starta om hybridsystemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informationsdisplayen, läs med-
delandet och följ anvisningarna.
( → Sid. 358)
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridvarningsmeddelande (mode ller med informationsdisplay)
OM47B24SE.book Page 69 Friday, June 10, 2016 4:36 PM

83
2Instrumentgrupp
OM47B24SE2. Instrumentgrupp
Varnings- och indikeringslampor .............. 84
Instrument och mätare ......... 89
Informationsdisplay .............. 98
Vindrutedisplay .................. 106
Energimonitor/ förbrukningsskärm ........... 111
OM47B24SE.book Page 83 Friday, June 10, 2016 4:36 PM

842. Instrumentgrupp
OM47B24SE
Varnings- och indikeringslampor
XModeller utan informationsdisplay
XModeller med informationsdisplay
Varnings- och indikeringslamporna i instrumentgruppen och på
mittpanelen håller föraren informerad om status i bilens olika
system.
I förklarande syfte visar bilden nedan samtliga varnings- och
indikeringslampor som tänds.
OM47B24SE.book Page 84 Friday, June 10, 2016 4:36 PM

89
2
2. Instrumentgrupp
Instrumentgrupp
OM47B24SE
Instrument och mätare
XModeller utan informationsdisplay
XModeller med informationsdisplay
OM47B24SE.book Page 89 Friday, June 10, 2016 4:36 PM

912. Instrumentgrupp
2
Instrumentgrupp
OM47B24SE
Vägmätare och trippmätare, display
Vägmätare:
Visar bilens totala körsträcka
Trippmätare:
Visar bilens körsträcka sedan den senaste nollställningen av mätaren.
Trippmätarna ”A” och ”B” kan användas för att registrera och visa olika dis-
tanser oberoende av varandra.
Färdinformationsdisplay
Visar bränsleförbrukning, etc.
Informationsdisplay
Ger föraren en mängd olika körrelaterade uppgifter (→Sid. 98)
Visar varningsmeddelanden om en funktionsstörning skulle uppstå
( →Sid. 358)
Hastighetsenheten kan väljas.
Tryck på knappen för att växla vis-
ning mellan MPH och km/tim.
Knapp för km/tim eller MPH (i förekommande fall)
7
8
9
OM47B24SE.book Page 91 Friday, June 10, 2016 4:36 PM
