2016 TOYOTA PRIUS PLUG-IN HYBRID servis

6828-2. Postupy v případě nouze
PRIUS PHV_OM_OM47A89CZ_(EE)
Když se vybije 12V akumulátor
Pokud máte sadu startovacích (nebo nabíjecích) kabelů a druhé vozi-
dlo s 12V akumulátorem, můžete nastartovat vaše vozidlo dle níže
uvedených kroků.
Vozidla s alarmem (S. 81):
Ověřte si, že máte elektronický
klíč u sebe.
Když připojujete startovací (nebo
nabíjecí) kabely, v závislosti na si-
tuaci se může aktivovat alarm
a dveře se mohou zamknout.
(S. 83)
Otevřete kapotu. (S. 563)
Vyjměte kryt motoru.
Zatáhněte oba konce krytu svisle
nahoru.
Následující postupy mohou být použity pro nastartování hybrid-
ního systému, pokud je 12V akumulátor vozidla vybitý.
Můžete také zavolat kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného
odborníka.
1
2
3

6838-2. Postupy v případě nouze
PRIUS PHV_OM_OM47A89CZ_(EE)
8
Když nastanou potíže
Připojte startovací kabely podle následujícího postupu.
Připojte svorku kladného startovacího kabelu na kladný (+) pólo-
vý vývod akumulátoru na vašem vozidle.
Připojte svorku na druhém konci kladného kabelu na kladný (+)
pólový vývod akumulátoru na druhém vozidle.
Připojte svorku záporného startovacího kabelu na záporný (-) pó-
lový vývod akumulátoru na druhém vozidle.
Připojte svorku na druhém konci záporného kabelu na pevné,
nehybné, nenalakované kovové místo vzdálené od 12V akumu-
látoru a pohybujících se součástí, viz obrázek.
Nastartujte motor druhého vozidla. Lehce zvyšte otáčky motoru
a udržujte je na této úrovni přibližně 5 minut, aby se dobil 12V aku-
mulátor vašeho vozidla.
Udržujte otáčky motoru na druhém vozidle a nastartujte hybridní
systém vašeho vozidla zapnutím spínače POWER do režimu ZA-
PNUTO.
Ujistěte se, že indikátor "READY" svítí. Jestliže se tento indikátor
nerozsvítí, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného od-
borníka.4
1
2
3
4
5
6
7

6848-2. Postupy v případě nouze
PRIUS PHV_OM_OM47A89CZ_(EE)
Jakmile je hybridní systém nastartován, odstraňte startovací kabely
v přesně opačném pořadí, ve kterém byly připojeny.
Pro nasazení krytu motoru proveďte postup demontáže obráceně.
Po nasazení zkontrolujte, že jsou upevňovací kolíky bezpečně za-
sunuty.
Jakmile hybridní systém nastartuje, nechte vozidlo co nejdříve zkont-
rolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
■Když otevíráte kryt kladného (+) pólového vývodu akumulátoru
S. 575
■Startování hybridního systému, když je 12V akumulátor vybitý
Hybridní systém nelze startovat roztlačením.
■Abyste zabránili vybití 12V akumulátoru
●Když je vypnutý hybridní systém, vypněte světlomety a audiosystém.
●Když vozidlo jede po delší dobu nízkou rychlostí, jako např. v hustém provo-
zu atd., vypněte nepotřebné elektrické součásti.
■Když je 12V akumulátor vyjmutý nebo vybitý
●Informace uložené v ECU budou vymazány. Když je 12V akumulátor vybitý,
nechte vozidlo zkontrolovat u kteréhokoliv autorizovaného prodejce nebo
v servisu Toyota, nebo u jiného řádně kvalifikovaného a vybaveného odbor-
níka.
●Některé systémy mohou vyžadovat inicializaci. (S. 717)
■Když odpojujete pólové vývody 12V akumulátoru
Když jsou pólové vývody 12V akumulátor odpojeny, informace uložené v ECU
budou vymazány. Před odpojením pólových vývodů 12V akumulátoru kontak-
tujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo jiného
řádně kvalifikovaného a vybaveného odborníka.
■Dobíjení 12V akumulátoru
Elektřina uložená v 12V akumulátoru se bude postupně vybíjet, i když se vo-
zidlo nepoužívá, z důvodu přirozeného vybíjení a spotřeby elektřiny někte-
rých elektrických zařízení. Pokud je vozidlo odstaveno dlouhou dobu, 12V
akumulátor se může vybít a hybridní systém nemusí jít nastartovat. (12V aku-
mulátor se dobíjí automaticky, když je hybridní systém v činnosti.)
8
9

6888-2. Postupy v případě nouze
PRIUS PHV_OM_OM47A89CZ_(EE)

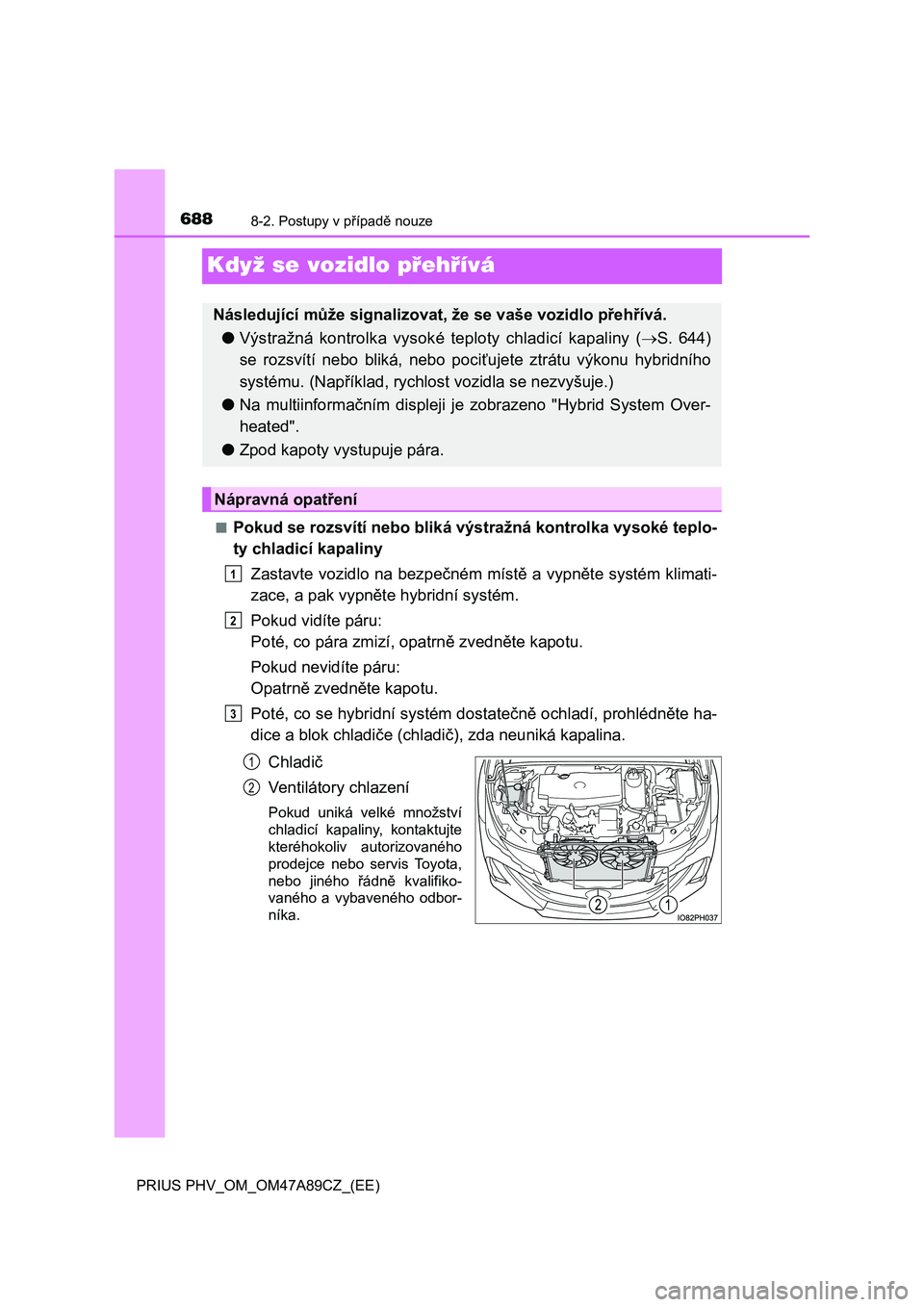

Když se vozidlo přehřívá
■Pokud se rozsvítí nebo bliká výstražná kontrolka vysoké teplo-
ty chladicí kapaliny
Zastavte vozidlo na bezpečném místě a vypněte systém klimati-
zace, a pak vypněte hybridní systém.
Pokud vidíte páru:
Poté, co pára zmizí, opatrně zvedněte kapotu.
Pokud nevidíte páru:
Opatrně zvedněte kapotu.
Poté, co se hybridní systém dostatečně ochladí, prohlédněte ha-
dice a blok chladiče (chladič), zda neuniká kapalina.
Chladič
Ventilátory chlazení
Pokud uniká velké množství
chladicí kapaliny, kontaktujte
kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo jiného řádně kvalifiko-
vaného a vybaveného odbor-
níka.
Následující může signalizovat, že se vaše vozidlo přehřívá.
●Výstražná kontrolka vysoké teploty chladicí kapaliny (S. 644)
se rozsvítí nebo bliká, nebo pociťujete ztrátu výkonu hybridního
systému. (Například, rychlost vozidla se nezvyšuje.)
●Na multiinformačním displeji je zobrazeno "Hybrid System Over-
heated".
●Zpod kapoty vystupuje pára.
Nápravná opatření
1
2
3
1
2

6898-2. Postupy v případě nouze
PRIUS PHV_OM_OM47A89CZ_(EE)
8
Když nastanou potíže
Hladina chladicí kapaliny je uspokojující, pokud je mezi ryskami
"FULL" (plná) a "LOW" (nízká) na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je to nutné, doplňte
chladicí kapalinu.
V případě nouze, pokud není do-
stupná chladicí kapalina, může
být použita voda.
Nastartujte hybridní systém a zapněte systém klimatizace, abys-
te zkontrolovali, že běží ventilátory chladiče a abyste zkontrolo-
vali úniky chladicí kapaliny z chladiče nebo hadic.
Ventilátory běží, když je teplota nastavena na "LO" a spínač "A/C"
( ) je zapnut ihned po studeném startu. Ověřte činnost ventilátorů
pomocí zvuku ventilátoru a proudění vzduchu. Pokud je obtížné to
zkontrolovat, opakovaně zapněte a vypněte spínač "A/C" ( ).
(Ventilátory nemusí běžet při teplotách pod bodem mrazu.)
Pokud nejsou ventilátory v činnosti:
Ihned vypněte hybridní systém a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifi-
kovaného a vybaveného odborníka.
Pokud jsou ventilátory v činnosti:
Nechte vozidlo prohlédnout nejbližším autorizovaným prodejcem
nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vyba-
veným odborníkem.
4
1
2
3
5
6
7

6908-2. Postupy v případě nouze
PRIUS PHV_OM_OM47A89CZ_(EE)■
Pokud je na multiinformačním displeji zobrazeno "Hybrid Sys-
tem Overheated" (Hybridní systém přehřátý)
Zastavte vozidlo na bezpečném místě.
Vypněte hybridní systém a opatrně zvedněte kapotu.
Poté, co se hybridní systém ochladí, prohlédněte hadice a blok
chladiče (chladič), zda neuniká kapalina.
Chladič
Ventilátory chlazení
Pokud uniká velké množství
chladicí kapaliny, kontaktujte
kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo jiného řádně kvalifiko-
vaného a vybaveného odbor-
níka.
Hladina chladicí kapaliny je uspokojující, pokud je mezi ryskami
"FULL" (plná) a "LOW" (nízká) na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je to nutné, doplňte
chladicí kapalinu.
V případě nouze, pokud není do-
stupná chladicí kapalina, může
být použita voda.
Pokud byla v případě nouze dopl-
něna voda, nechte vozidlo co nej-
dříve zkontrolovat kterýmkoliv
autorizovaným prodejcem nebo
servisem Toyota, nebo jiným řád-
ně kvalifikovaným a vybaveným
odborníkem.
1
2
3
1
2
4
1
2
3
5

6918-2. Postupy v případě nouze
PRIUS PHV_OM_OM47A89CZ_(EE)
8
Když nastanou potíže
Po vypnutí hybridního systému a vyčkání po dobu 5 minut nebo
déle, znovu nastartujte hybridní systém a zkontrolujte, zda je na
multiinformačním displeji zobrazeno "Hybrid System Overheated".
Pokud hlášení nezmizí:
Vypněte hybridní systém a kontaktujte kteréhokoliv autorizované-
ho prodejce nebo servis Toyota, nebo jiného řádně kvalifikované-
ho a vybaveného odborníka.
Pokud se hlášení nezobrazí:
Teplota hybridního systému poklesla a s vozidlem je možné nor-
málně jet.
Pokud se však hlášení objevuje často znovu, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifi-
kovaného a vybaveného odborníka.
VÝSTRAHA
■Abyste zabránili nehodě nebo zranění při prohlídce pod kapotou vozidla
Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážnému zranění, např. popálení.
●Pokud vidíte unikat páru zpod kapoty, neotevírejte kapotu, dokud pára ne-
<0053011c004800560057004400510048000300580051004c004e0044005700110003003000520057005200550052005900ea0003005300550052005600570052005500030050012400e500480003004500ea0057000300590048004f0050004c0003004b00
520055004e00ea0011[
●Po vypnutí hybridního systému zkontrolujte, že "Accessory", "Ignition ON"
nebo zobrazení vzdálenosti (S. 208) na hlavním displeji a indikátor
"READY" nesvítí.
Když je hybridní systém v činnosti, může se automaticky nastartovat benzí-
nový motor, nebo se mohou náhle rozběhnout ventilátory chlazení, i když
se benzínový motor vypne. Nedotýkejte se ani se nepřibližujte k rotujícím
součástem, jako je ventilátor, to by mohlo vést k zachycení prstů nebo
oděvů (zvláště kravaty, šátku nebo šály), s následky vážného zranění.
●Nepovolujte uzávěr nádržky chladicí kapaliny, pokud jsou hybridní systém
a chladič horké.
Pára nebo chladicí kapalina o vysoké teplotě by mohla vystříknout.
6

7019-1. Technické údaje
PRIUS PHV_OM_OM47A89CZ_(EE)
9
Technické údaje vozidla
Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Conserv-
ing" znamená, že tento olej zajiš-
ťuje úsporu paliva a ochranu
životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2
