3834-5. Utilização dos sistemas de apoio à condução
4
Condução
nCondições sob as quais a função do Monitor do Ponto Cego pode não
funcionar corretamente
lA função do Monitor do Ponto Cego pode não detetar veículos correta-
mente nas seguintes condições:
• Quando o sensor está desalinhado devido a um forte impacto no mesmo
ou na área em torno
• Quando gelo, neve, lama, um autocolante, etc. tiver aderido ao sensor
ou à área em redor no para-choques traseiro
• Quando conduzir numa superfície que esteja húmida com poças de água
durante mau tempo, como chuva intensa, neve ou nevoeiro
• Quando vários veículos se aproximam apenas com um pequeno inter-
valo entre eles
• Quando existe apenas uma pequena distância entre o seu veículo e um
veículo atrás
• Quando existe uma diferença significativa de velocidade entre o seu veí-
culo e o veículo que entra na área de deteção
• Quando a diferença de velocidade entre o seu veículo e outro veículo
muda
• Quando o veículo que entra na área de deteção está a circular sensivel-
mente à mesma velocidade que o seu veículo
• Quando o veículo inicia de um local de paragem, um veículo permanece
na área de deteção
• Quando conduzir, subindo ou descendo declives íngremes consecutivos,
tais como montes, uma depressão na estrada, etc.
• Quando conduzir em estradas com curvas apertadas, curvas consecuti-
vas ou piso irregular
• Quando as faixas de rodagem são largas ou quando conduz na berma
da faixa e o veículo na faixa adjacente se encontra demasiado longe do
seu veículo
• Se um suporte para bicicletas ou outro componente estiver instalado na
parte de trás do veículo
• Quando existe uma diferença significativa em altura entre o seu veículo e
o veículo que entra na área de deteção
• Imediatamente depois de ter colocado o interruptor do BSM na posição
de ligado.

3844-5. Utilização dos sistemas de apoio à condução
lAs circunstâncias em que a função do Monitor do Ponto Cego deteta
desnecessariamente um veículo e/ou objeto pode aumentar nas seguintes
condições:
• Quando o sensor está desalinhado devido a um forte impacto no mesmo
ou na área em torno
• Quando existe apenas uma pequena distância entre o seu veículo e um
rail, parede, etc.
• Quando conduzir, subindo ou descendo declives íngremes consecutivos,
tais como montes, uma depressão na estrada, etc.
• Quando as faixas de rodagem são estreitas ou quando conduzir na
berma da faixa e um veículo circular numa faixa, que não uma próxima,
entrar na área de deteção
• Quando conduzir em estradas com curvas apertadas, curvas consecuti-
vas ou piso irregular
• Quando os pneus derrapam ou patinam
• Quando existe apenas uma pequena distância entre o seu veículo e um
veículo atrás
• Se um suporte para bicicletas ou outro componente estiver instalado na
parte de trás do veículo

3854-5. Utilização dos sistemas de apoio à condução
4
Condução
A função de Alerta de Tráfego Traseiro funciona quando o seu veículo
está em macha-atrás. Pode detetar outros veículos a aproximarem-se
pela direita ou esquerda da parte traseira do veículo. Usa sensores
de radar para alertar o condutor da existência de outros veículos,
fazendo os indicadores do BSM no espelho retrovisor exterior piscar
e soar um sinal sonoro.
Função de Alerta de Tráfego Traseiro (se equipado)
Veículos que se aproximam Áreas de deteção
AV I S O
nCuidados com a utilização do sistema
O condutor é o único responsável pela segurança da condução. Conduza
sempre com segurança, tendo o cuidado de observar a área circundante.
A função de Alerta de Tráfego Traseiro é apenas uma ajuda e não a substi-
tuição de uma condução segura. O condutor deve ser cuidadoso quando
faz marcha-atrás, mesmo quando utiliza a função de Alerta de Tráfego Tra-
seiro. A confirmação visual do próprio condutor, no que respeita à segu-
rança atrás do veículo é necessária, bem como a certeza de que não
existem pedestres, outros veículos, etc. antes de fazer marcha-atrás. Não o
fazer pode causar morte ou ferimentos graves.
De acordo com as condições, o sistema pode não funcionar corretamente.
Assim, a confirmação visual do próprio condutor, no que respeita à segu-
rança, é necessária.
12

3874-5. Utilização dos sistemas de apoio à condução
4
Condução
nCondições sob as quais a função de Alerta de Tráfego Traseiro não
deteta um veículo
A função de Alerta de Tráfego Traseiro não foi concebido para detetar os
seguintes tipos de veículos e/ou objetos:
lVeículos a aproximarem-se imediatamente atrás
lVeículos a fazer marcha-atrás no lugar de estacionamento junto ao seu veí-
culo
lRails, paredes, sinais, veículos estacionados e objetos similares parados
*
lPequenos motociclos, bicicletas, pedestres, etc.*
lVeículos que se estão a afastar do seu veículo
lVeículos a aproximarem-se vindos de lugares de estacionamento junto ao
seu veículo
*
*
:Dependendo das condições, a deteção do veículo e/ou objeto pode ocorrer.
lVeículos que os sensores não conse-
guem detetar devido a obstáculos

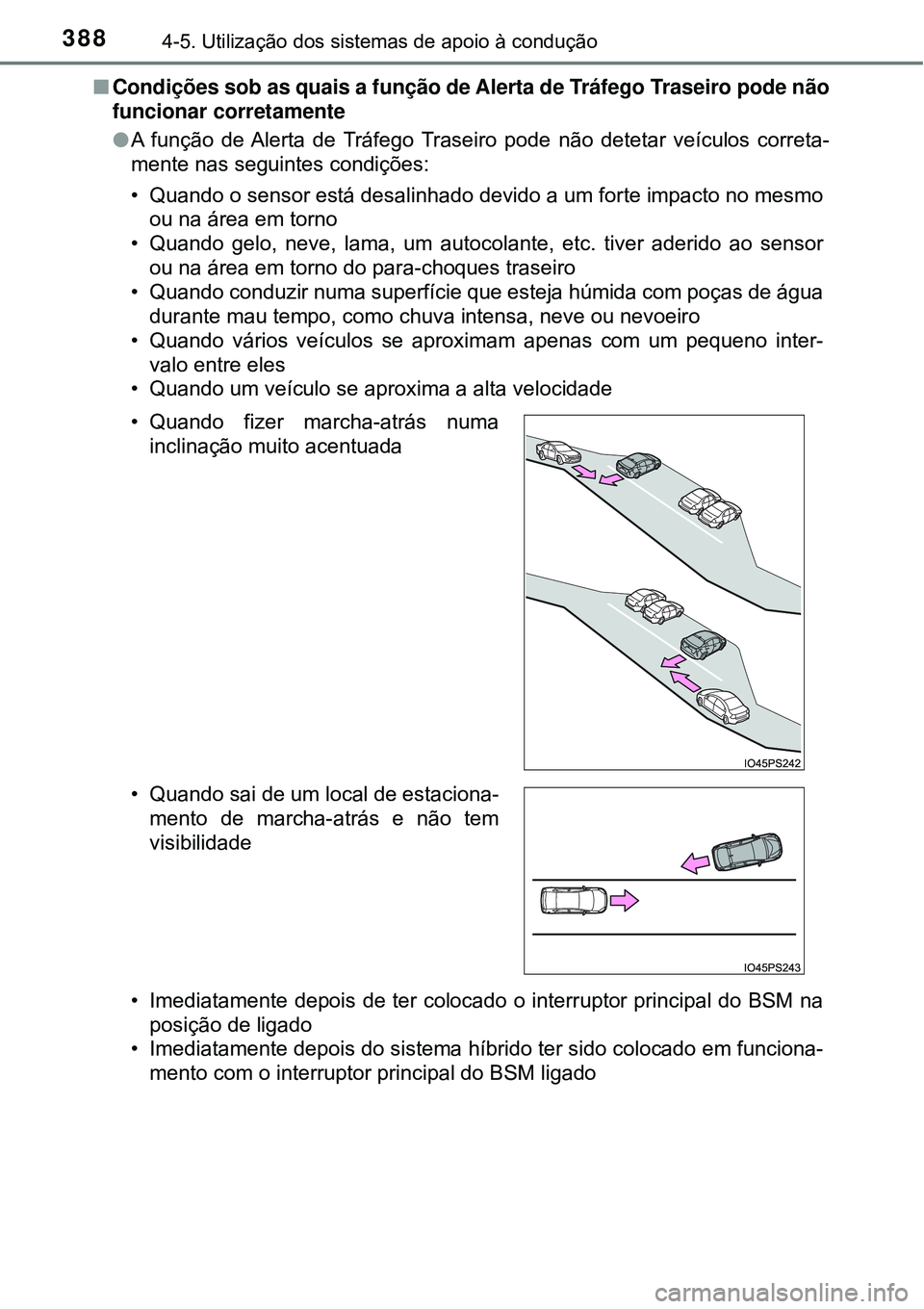

3884-5. Utilização dos sistemas de apoio à condução
nCondições sob as quais a função de Alerta de Tráfego Traseiro pode não
funcionar corretamente
lA função de Alerta de Tráfego Traseiro pode não detetar veículos correta-
mente nas seguintes condições:
• Quando o sensor está desalinhado devido a um forte impacto no mesmo
ou na área em torno
• Quando gelo, neve, lama, um autocolante, etc. tiver aderido ao sensor
ou na área em torno do para-choques traseiro
• Quando conduzir numa superfície que esteja húmida com poças de água
durante mau tempo, como chuva intensa, neve ou nevoeiro
• Quando vários veículos se aproximam apenas com um pequeno inter-
valo entre eles
• Quando um veículo se aproxima a alta velocidade
• Imediatamente depois de ter colocado o interruptor principal do BSM na
posição de ligado
• Imediatamente depois do sistema híbrido ter sido colocado em funciona-
mento com o interruptor principal do BSM ligado • Quando fizer marcha-atrás numa
inclinação muito acentuada
• Quando sai de um local de estaciona-
mento de marcha-atrás e não tem
visibilidade

3894-5. Utilização dos sistemas de apoio à condução
4
Condução
lCircunstâncias em que a função de Alerta de Tráfego Traseiro pode não
detetar veículos corretamente nas seguintes condições:
• Quando um veículo passa ao lado do seu veículo
• Quando a distância entre o seu veículo e objetos de metal, tais como
rails, paredes, sinais de trânsito ou um veículo estacionado, que pode
refletir ondas elétricas para a traseira do veículo é curta. • Quando os sensores não podem
detetar devido a obstruções
• Quando um local de estacionamento
fica junto a uma estrada e os veículos
estão a ser conduzidos nessa estrada

3904-5. Utilização dos sistemas de apoio à condução
Sensor Toyota de auxílio ao estacionamento
Sensores nos cantos da frente
Sensores centrais da frente
Sensores nos cantos traseiros
Sensores centrais traseiros
Sensores laterais da frente
Sensores laterais traseiros
O sensor Toyota de auxílio ao estacionamento pode ser ativa-
do/desativado no ecrã (P. 152) no mostrador de informações
múltiplas.
Quando é selecionado “ON”
(ligado), a luz do indicador do sen-
sor Toyota de auxílio ao estaciona-
mento acende.
Quando selecionar “OFF” (desligado) o sensor Toyota de auxílio ao esta-
cionamento volta para “ON” (ligado) no ecrã no mostrador de infor-
mações múltiplas novamente. (O sistema não volta automaticamente para
“ON” (ligado) mesmo quando o sistema híbrido reinicia.)
: Se equipado
A distância do seu veículo aos obstáculos próximos, durante o
estacionamento paralelo ou manobras numa garagem, é medida
pelos sensores e comunicada através dos mostradores e sinais
sonoros. Verifique sempre a área circundante ao utilizar este
sistema.
Tipos de sensores
1
2
3
4
5
6
Alterar a configuração do sensor Toyota de auxílio ao estaciona-
mento

3914-5. Utilização dos sistemas de apoio à condução
4
Condução
Quando os sensores detetam um obstáculo, os mostradores
seguintes informam o condutor da posição e distância ao obstáculo.
nMostrador de informações múltiplas
Funcionamento do sensor
central da frente
Funcionamento do sensor
nos cantos da frente
Funcionamento do sensor
lateral da frente
Funcionamento do sensor
lateral traseiro
Funcionamento do sensor
nos cantos traseiros
Funcionamento do sensor
central traseiro
• O mostrador de funcionamento fica cinzento quando os sensores estão
em funcionamento.
• O mostrador do funcionamento do sensor lateral da frente e funciona-
mento do sensor lateral traseiro não é exibido até à análise das áreas
laterais ficar concluída.
n
Ecrã do sistema multimédia e sistema de navegação
Quando o monitor Toyota de
auxílio ao estacionamento* é
exibido:
Uma imagem simplificada é
exibida no canto superior
direito do ecrã do sistema áudio
quando for detetado um obstá-
culo.
*: Se equipado
Mostrador
1
2
3
4
5
6
