2016 TOYOTA COROLLA kontrolky

OBSAH2
Corolla_TMMT_EE (OM12J90CZ)Pro vaši informaci ...........................8
Jak číst tuto příručku ....................12
Jak vyhledat .................................13
Obrazový rejstřík ..........................14
1-1. Pro bezpečné používání
Před jízdou...........................34
Pro bezpečnou jízdu ............36
Bezpečnostní pásy ..............38
SRS airbagy.........................43
Systém manuálního
zapnutí/vypnutí airbagů.....55
Informace pro bezpečnost
dětí.....................................57
Dětské zádržné systémy......58
Instalace dětských sedaček .. 67
Opatření týkající se
výfukových plynů...............76
1-2. Zabezpečovací systém
Systém imobilizéru
motoru .............................. 77
2. Přístrojová deska
Výstražné kontrolky
a indikátory ........................86
Přístroje a ukazatelé ............92
Displej monitoru jízdy...........95
Multiinformační displej .......101
Informace o spotřebě
paliva ...............................1123-1. Informace o klíčích
Klíče .................................. 116
3-2. Otevírání, zavírání
a zamykání dveří
Dveře................................. 127
Kufr.................................... 133
Systém bezklíčového
nastupování a startování .. 138
3-3. Seřízení sedadel
Přední sedadla .................. 155
Zadní sedadla ................... 156
Opěrky hlavy ..................... 159
3-4. Seřízení volantu a zrcátek
Volant ................................ 161
Vnitřní zpětné zrcátko ....... 163
Vnější zpětná zrcátka ........ 166
3-5. Otevírání a zavírání oken
Elektricky ovládaná okna .. 169
1Bezpečnost a zabezpečení
2Přístrojová deska
3Ovládání jednotlivých
komponentů

14
Corolla_TMMT_EE (OM12J90CZ)
Obrazový rejstřík
Obrazový rejstřík
■
Exteriér
Dveře. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 127
Zamykání/odemykání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 127
Otevírání/zavírání oken dveří . . . . . . . . . . . . . . . . . . . . . . . . . S. 169
Zamykání/odemykání použitím mechanického klíče
*1 . . . . . . S. 575
Výstražné kontrolky/výstražná hlášení
*2. . . . . . . . . . . . . S. 517, 526
Kufr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 133
Otevírání zevnitř . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 133
Otevírání zvenku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 133
Výstražné kontrolky/výstražná hlášení
*2. . . . . . . . . . . . . S. 517, 526
Vnější zpětná zrcátka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 166
Seřízení úhlu zrcátek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 166
Sklopení zrcátek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 166
Odmlžování zrcátek
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . S. 394, 403
1
2
3

16Obrazový rejstřík
Corolla_TMMT_EE (OM12J90CZ)
■Přístrojový panel (vozidla s levostranným řízením)
Spínač motoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 196, 199
Startování motoru/přepínání polohy nebo režimů . . . . . . S. 196, 199
Nouzové vypnutí motoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 503
Když nelze nastartovat motor . . . . . . . . . . . . . . . . . . . . . . . . . S. 571
Výstražná hlášení
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 526
Řadicí páka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 209, 213, 218
Změna zařazené polohy . . . . . . . . . . . . . . . . . . . . . S. 209, 213, 218
Pokyny pro tažení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 505
Když nelze pohybovat řadicí pákou
*1. . . . . . . . . . . . . . . S. 573, 574
Přístroje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 92
Údaje přístrojů/seřízení osvětlení přístrojů . . . . . . . . . . . . . . . . S. 92
Výstražné kontrolky/indikátory . . . . . . . . . . . . . . . . . . . . . . . . . . S. 86
Když se rozsvítí výstražné kontrolky . . . . . . . . . . . . . . . . . . . . S. 513
1
2
3

24Obrazový rejstřík
Corolla_TMMT_EE (OM12J90CZ)

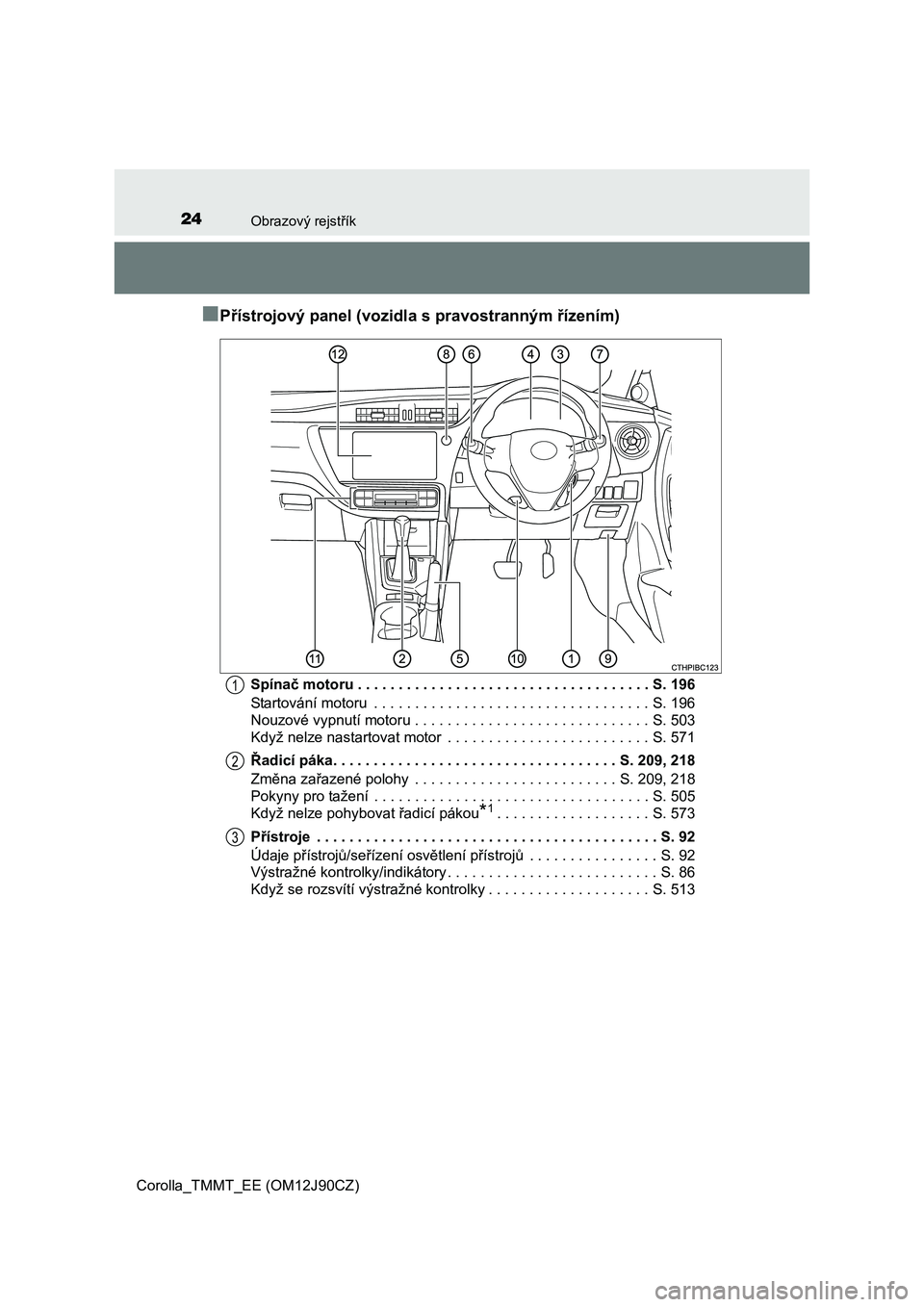

■Přístrojový panel (vozidla s pravostranným řízením)
Spínač motoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 196
Startování motoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 196
Nouzové vypnutí motoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 503
Když nelze nastartovat motor . . . . . . . . . . . . . . . . . . . . . . . . . S. 571
Řadicí páka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 209, 218
Změna zařazené polohy . . . . . . . . . . . . . . . . . . . . . . . . . S. 209, 218
Pokyny pro tažení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 505
Když nelze pohybovat řadicí pákou
*1. . . . . . . . . . . . . . . . . . . S. 573
Přístroje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 92
Údaje přístrojů/seřízení osvětlení přístrojů . . . . . . . . . . . . . . . . S. 92
Výstražné kontrolky/indikátory . . . . . . . . . . . . . . . . . . . . . . . . . . S. 86
Když se rozsvítí výstražné kontrolky . . . . . . . . . . . . . . . . . . . . S. 513
1
2
3

85
2Přístrojová deska
Corolla_TMMT_EE (OM12J90CZ)2. Přístrojová deska
Výstražné kontrolky
a indikátory ........................ 86
Přístroje a ukazatelé ............ 92
Displej monitoru jízdy........... 95
Multiinformační displej ....... 101
Informace o spotřebě
paliva ............................... 112

86
Corolla_TMMT_EE (OM12J90CZ)
2. Přístrojová deska
◆Přístrojová deska
Displej monitoru jízdy
Multiinformační displej
Výstražné kontrolky a indikátory
Výstražné kontrolky a indikátory na přístrojové desce a středním
panelu informují řidiče o stavu různých systémů vozidla.
Z d ůvodu vysvětlení ukazuje následující obrázek všechny vý-
stražné kontrolky a indikátory rozsvícené.

872. Přístrojová deska
Corolla_TMMT_EE (OM12J90CZ)
2
Přístrojová deska
Výstražné kontrolky informují řidiče o poruchách v indikovaných sys-
témech vozidla.
Výstražné kontrolky
*1Výstražná kontrolka brz-
dového systému
(S. 513)*1, 3Výstražná kontrolka sys-
tému automatického na-
stavení sklonu světlometů
(S. 515)
*1, 3Výstražná kontrolka sys-
tému dobíjení (S. 513)*1, 3Výstražná kontrolka LED
světlometů (S. 515)
*1, 3Výstražná kontrolka níz-
kého tlaku motorového
oleje (S. 513)*3, 5
(Žlutá)
Indikátor tempomatu
(S. 516)
*1, 3Výstražná kontrolka vyso-
ké teploty chladicí kapali-
ny motoru (S. 513)*1, 3, 7Výstražná kontrolka PCS
(S. 516)
*1, 3Výstražná kontrolka více-
režimové manuální převo-
dovky (S. 514)*1, 2, 3, 7Indikátor zrušení Stop &
Start (S. 516)
*1
Indikátor poruchy
(S. 514)*3, 4
(Žlutá)
Indikátor systému bezklí-
čového nastupování
a startování (S. 517)
*1Výstražná kontrolka SRS
(S. 514)*1, 3Výstražná kontrolka pali-
vového filtru (S. 516)
*1Výstražná kontrolka ABS
(S. 515)*3Výstražná kontrolka ote-
vřených dveří (S. 517)
*1Výstražná kontrolka sys-
tému elektrického posilo-
vače řízení (S. 515)Výstražná kontrolka nízké
hladiny paliva (S. 517)
*1Indikátor prokluzu
(S. 515)Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu (S. 517)

882. Přístrojová deska
Corolla_TMMT_EE (OM12J90CZ)
*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo je za-
pnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčo-
vého nastupování a startování), aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po nastartování motoru, nebo po několika
sekundách. Systém může mít poruchu, pokud se kontrolka nerozsvítí nebo
nezhasne. Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným prodej-
cem nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vybaveným
odborníkem.
*2: Vozidla s multiinformačním displejem: Protože tyto kontrolky se zobrazují
na multiinformačním displeji, nerozsvítí se při provádění kontroly systému,
jak je popsáno v
*1.
*3: Je-li ve výbavě
*4: Kontrolka bliká žlutě, aby signalizovala poruchu. Kontrolka bliká rychle ze-
leně, aby signalizovala, že zámek volantu nebyl uvolněn.
*5: Vozidla s displejem monitoru jízdy: Kontrolka se rozsvítí žlutě, aby signali-
zovala poruchu.
Vozidla s multiinformačním displejem: S. 288, 292
*6: Tato kontrolka se rozsvítí na středním panelu.
*7: Kontrolka bliká, aby signalizovala poruchu.
*6Kontrolky bezpečnostních
pásů cestujících vzadu
(S. 517)*3Výstražná kontrolka nízké
hladiny kapaliny ostřiko-
vačů čelního skla
(S. 517)
*1, 3Výstražná kontrolka nízké
hladiny motorového oleje
(S. 517)*1Výstražná kontrolka tlaku
pneumatik (S. 519)
*1, 3Kontrolka výměny moto-
rového oleje (S. 518)*1, 3Výstražná kontrolka sys-
tému DPF (S. 518)
*1, 3
Hlavní výstražná kontrolka
(S. 518)*3, 5
(Žlutá)
Indikátor omezovače
rychlosti (S. 517)
