2016 TOYOTA COROLLA kontrolky

902. Přístrojová deska
Corolla_TMMT_EE (OM12J90CZ)
*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo je za-
pnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčo-
vého nastupování a startování), aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po nastartování motoru, nebo po několika
sekundách. Systém může mít poruchu, pokud se kontrolka nerozsvítí nebo
nezhasne. Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným prodej-
cem nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vybaveným
odborníkem.
*2: Vozidla s multiinformačním displejem: Protože tyto kontrolky se zobrazují
na multiinformačním displeji, nerozsvítí se při provádění kontroly systému,
jak je popsáno v
*1.
*3: Je-li ve výbavě
*4: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*5: Kontrolka se nerozsvítí, když je systém vypnutý.
*6: Tato kontrolka se rozsvítí na středním panelu.
*7: Když je venkovní teplota přibližně 3 C nebo nižší, indikátor bude blikat při-
bližně 10 sekund, pak zůstane svítit.
*8: Kontrolka se rozsvítí, když je systém vypnutý.
*3Indikátor IPA
(S. 299)*6Indikátor zabezpečení
(S. 77)
*1, 3, 8Výstražná kontrolka PCS
(S. 246)*1, 2, 3, 5Indikátor Eko-jízdy
(S. 99, 109)
*1, 8 Indikátor "TRC OFF"
(S. 315)*3, 7Indikátor nízké venkovní
teploty (S. 92)
*1, 6Indikátor "PASSENGER
AIR BAG" (S. 55)

912. Přístrojová deska
Corolla_TMMT_EE (OM12J90CZ)
2
Přístrojová deska
VÝSTRAHA
■Když se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolky bezpečnostního systému, jako jsou výstražné kont-
rolky ABS a SRS, nerozsvítily při nastartování motoru, znamenalo by to, že
tyto systémy nejsou schopny vás ochránit při nehodě, což může mít za ná-
sledek smrtelná nebo vážná zranění. Pokud k tomu dojde, nechte vozidlo
ihned zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.

1393-2. Otevírání, zavírání a zamykání dveří
Corolla_TMMT_EE (OM12J90CZ)
3
Ovládání jednotlivých komponentů
■Účinný dosah (oblasti, ve kterých je detekován elektronický klíč)
■Alarmy a výstražné kontrolky
Vozidla s displejem monitoru jízdy
Aby se zabránilo krádeži vozidla a nepředvídatelným nehodám, vyplývajících
z chybného ovládání, je použita kombinace vnějších a vnitřních alarmů, stej-
ně jako výstražné kontrolky. Proveďte příslušná opatření pro výstražnou kon-
trolku, která se rozsvítí. (S. 520)
Vozidla s multiinformačním displejem
Aby se zabránilo krádeži vozidla a nehodám, vyplývajících z chybného ovlá-
dání, je použita kombinace vnějších a vnitřních alarmů, stejně jako výstraž-
ných hlášení zobrazených na multiinformačním displeji. Jako odezvu na
výstražná hlášení na multiinformačním displeji proveďte příslušná opatření.
(S. 526)
Následující tabulka popisuje okolnosti a nápravná opatření, když zní pouze
alarmy.
Když zamykáte nebo odemy-
káte dveře
Systém je možné ovládat, když je
elektronický klíč ve vzdálenosti
do cca 0,7 m od každé z vnějších
klik předních dveří. (Ovládat je
možno pouze ty dveře, které de-
tekují klíč.)
Když startujete motor nebo přepínáte režimy spínače motoru
Systém je možné ovládat, když je elektronický klíč uvnitř vozidla.
Když otevíráte kufr
Systém je možné ovládat, když je elektronický klíč ve vzdálenosti
do cca 0,7 m od uvolňovacího tlačítka kufru.

5178-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12J90CZ)
8
Když nastanou potíže
(Rozsvítí se žlutě)
(Je-li ve výbavě)
Indikátor omezovače rychlosti
Signalizuje poruchu v omezovači rychlosti.
Nechte vozidlo ihned zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo ji-
ným řádně kvalifikovaným a vybaveným odborníkem.
(Bliká žlutě
15 sekund)
(Je-li ve výbavě)
Indikátor systému bezklíčového nastupování a startování
Signalizuje poruchu v systému bezklíčového nastupování
a startování.
Nechte vozidlo ihned zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo ji-
ným řádně kvalifikovaným a vybaveným odborníkem.
(Je-li ve výbavě)
Výstražná kontrolka otevřených dveří (výstražný bzu-
čák)
*2
Signalizuje, že dveře nebo kufr nejsou úplně zavřeny.
Zkontrolujte, zda jsou všechny dveře a kufr zavřeny.
Výstražná kontrolka nízké hladiny paliva
Signalizuje, že množství zbývajícího paliva je přibližně
8,2 litru nebo méně.
Natankujte vozidlo.
Kontrolka bezpečnostního pásu řidiče a spolujezdce
vpředu (výstražný bzučák)
*4
Upozorňuje řidiče a/nebo spolujezdce vpředu, aby si za-
pnuli bezpečnostní pásy.
Zapněte bezpečnostní pás.
Kontrolky bezpečnostních pásů cestujících vzadu (vý-
stražný bzučák)
*4
Varují cestující vzadu, aby se připoutali svými bezpečnost-
ními pásy.
Zapněte bezpečnostní pás.
(Je-li ve výbavě)
Výstražná kontrolka nízké hladiny motorového oleje
Signalizuje, že hladina motorového oleje je nízká, ale ne-
znamená to poruchu.
Zaparkujte vozidlo na rovném povrchu, zkontrolujte
hladinu motorového oleje a pokud je to nutné, doplňte
motorový olej. (S. 447)
(Je-li ve výbavě)
Výstražná kontrolka nízké hladiny kapaliny ostřikovačů
čelního skla
Nízká hladina kapaliny ostřikovačů.
Doplňte nádržku.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti

5248-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12J90CZ)
VÝSTRAHA
■Pokud zůstanou svítit obě výstražné kontrolky ABS a brzdového sys-
tému
Ihned zastavte vozidlo na bezpečném místě a kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného
a vybaveného odborníka. Vozidlo se stane extrémně nestabilní při brzdění
a systém ABS může selhat, což by mohlo způsobit nehodu s následky smr-
telného nebo vážného zranění.
■Když se rozsvítí výstražná kontrolka systému elektrického posilovače
řízení
Ovládání volantu se může stát extrémně těžké.
Když je ovládání volantu těžší než obvykle, uchopte pevně volant a ovládej-
te ho použitím větší síly než obvykle.
■Když jedete, abyste vyčistili DPF katalyzátor (je-li ve výbavě)
Během jízdy věnujte dostatečnou pozornost počasí, stavu vozovky, stavu
terénu a dopravy, a dodržujte dopravní předpisy a/nebo omezení. Jinak to
může zapříčinit neočekávanou nehodu, mající za následek smrtelná nebo
vážná zranění.
■Pokud se rozsvítí výstražná kontrolka tlaku pneumatik
Dodržujte následující pokyny. Jejich nedodržení může zapříčinit ztrátu kont-
roly nad vozidlem a může to způsobit smrtelné nebo vážné zranění.
●Zastavte vozidlo co nejd
říve na bezpečném místě. Ihned nastavte tlak
huštění pneumatik.
●Pokud se výstražná kontrolka tlaku pneumatik rozsvítí i po nastavení tlaku
huštění pneumatik, je pravděpodobné, že máte defekt pneumatiky. Zkont-
rolujte pneumatiky. Pokud má pneumatika defekt, vyměňte kolo s defek-
tem za rezervní kolo a defektní pneumatiku nechte opravit kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifi-
kovaným a vybaveným odborníkem.
●Vyhněte se prudkému manévrování a brzdění. Pokud se pneumatiky vozi-
dla poškodí, mohli byste ztratit kontrolu nad volantem nebo nad brzdami.
■Pokud dojde k defektu nebo náhlému úniku vzduchu
Výstražný systém tlaku pneumatik se nemusí ihned aktivovat.

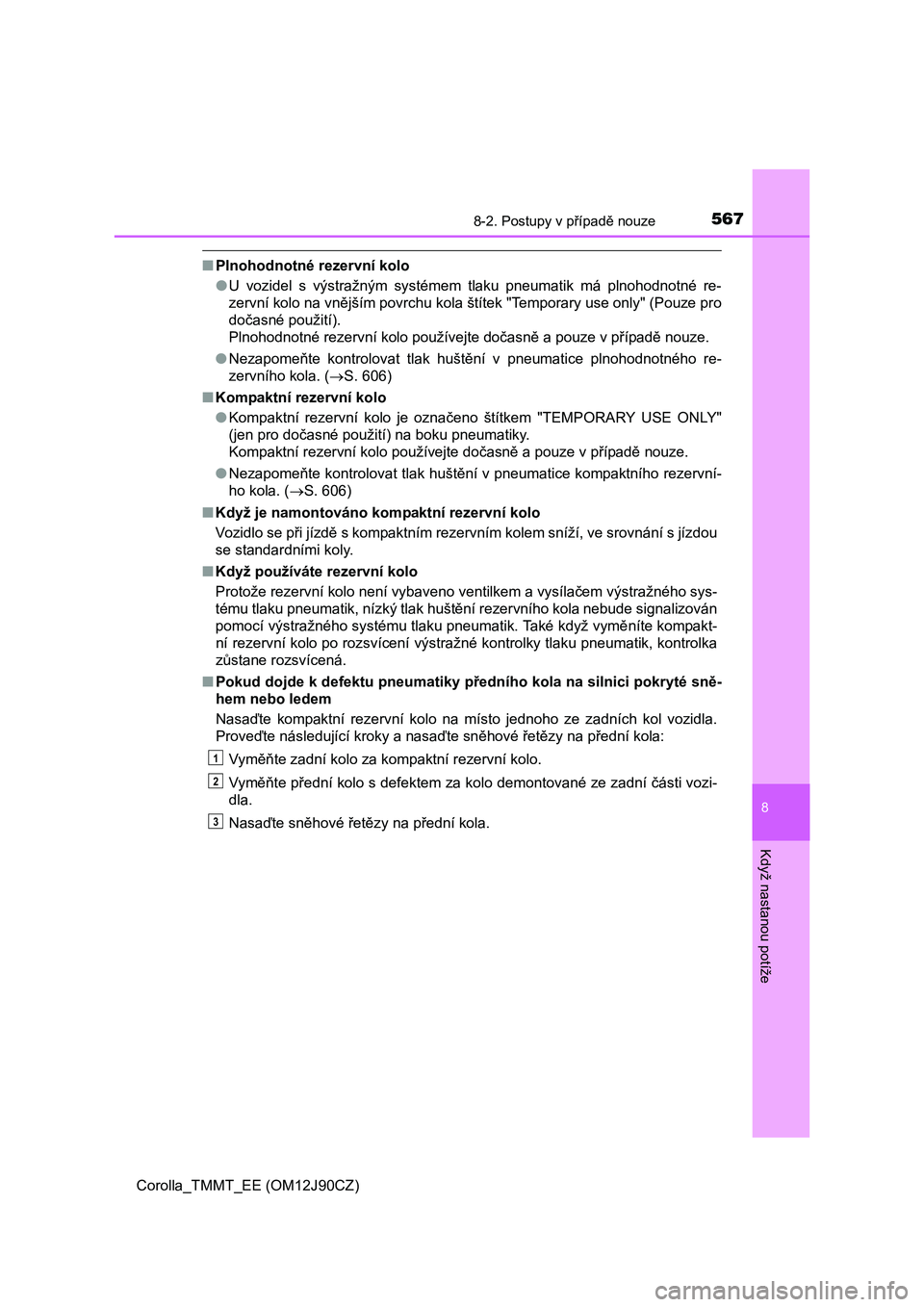

5678-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12J90CZ)
8
Když nastanou potíže
■Plnohodnotné rezervní kolo
●U vozidel s výstražným systémem tlaku pneumatik má plnohodnotné re-
zervní kolo na vnějším povrchu kola štítek "Temporary use only" (Pouze pro
dočasné použití).
Plnohodnotné rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice plnohodnotného re-
zervního kola. (S. 606)
■Kompaktní rezervní kolo
●Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. (S. 606)
■Když je namontováno kompaktní rezervní kolo
Vozidlo se při jízdě s kompaktním rezervním kolem sníží, ve srovnání s jízdou
se standardními koly.
■Když používáte rezervní kolo
Protože rezervní kolo není vybaveno ventilkem a vysílačem výstražného sys-
tému tlaku pneumatik, nízký tlak huštění rezervního kola nebude signalizován
pomocí výstražného systému tlaku pneumatik. Také když vyměníte kompakt-
ní rezervní kolo po rozsvícení výstražné kontrolky tlaku pneumatik, kontrolka
zůstane rozsvícená.
■Pokud dojde k defektu pneumatiky předního kola na silnici pokryté sně-
hem nebo ledem
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední kola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní části vozi-
dla.
Nasaďte sněhové řetězy na přední kola.1
2
3

634Abecední rejstřík
Corolla_TMMT_EE (OM12J90CZ)
Přední sedadla ......................... 155
Čistění ................................... 432
Opěrky hlavy ......................... 159
Seřízení................................. 155
Správná jízdní poloha ............. 36
Vyhřívání sedadel ................. 411
Přední směrová světla............. 222
Páčka směrových světel ....... 222
Výměna žárovek ................... 494
Výkon .................................... 608
Přehrávač CD ........................... 338
Přehřívání, Motor ..................... 584
Převodovka .............. 209, 213, 218
Přídavné topení ........................ 409
Přídržná madla ......................... 426
Příruční schránky .................... 420
Přístroj ................................ 92, 101
Indikátory ................................ 89
Multiinformační displej .......... 101
Ovládání osvětlení
přístrojů......................... 97, 107
Přístroje........................... 92, 101
Výstražné kontrolky................. 87
Přizpůsobitelné funkce ........... 611Rádio......................................... 334
Radio Data System (RDS) ....... 336
Rezervní kolo ........................... 555
Místo uložení ........................ 556
Tlak huštění .......................... 606
Rozměry ................................... 592
Rychloměr .......................... 92, 101
Řadicí páka............... 209, 213, 218
Když nelze přesunout
řadicí
páku.................................... 574
Když nelze vyřadit řadicí
páku z P ............................. 573
Manuální převodovka ........... 218
Multidrive .............................. 209
Vícerežimová manuální
převodovka ......................... 213
Řetězy ....................................... 324
Řízení stability vozidla (VSC) ... 314
R
Ř

637Abecední rejstřík
Corolla_TMMT_EE (OM12J90CZ)
Varovná světla ......................... 502
Vícerežimová manuální
převodovka
Když nelze přesunout řadicí
páku .................................... 574
Režim Easy (E) ..................... 215
Režim Easy sports (Es) ........ 214
Režim Manual (M)................. 214
Vícerežimová manuální
převodovka ......................... 213
Vnější zpětná zrcátka .............. 166
Odmlžování vnějších
zpětných zrcátek......... 394, 403
Seřízení a sklopení ............... 166
Vnitřní lampičky ....................... 413
Vnitřní zpětné zrcátko ............. 163
Volant ........................................ 161
Seřízení................................. 161
Spínače audiosystému.......... 330
VSC (Řízení stability vozidla) ... 314
Vyhřívání
Vnější zpětná zrcátka.... 394, 403
Vyhřívání sedadel ................. 411
Vyhřívání sedadel .................... 411
Výměna
Baterie elektronického klíče .. 480
Pneumatiky ........................... 555
Pojistky.................................. 483
Žárovky ................................. 488
Výstražná hlášení .................... 526Výstražné bzučáky .................. 513
Brzdový systém .................... 513
Kontrolka bezpečnostního
pásu.................................... 517
Otevřené dveře ..................... 517
Otevřený kufr ........................ 517
Parkovací asistent ................ 293
Řazení dolů................... 212, 216
Spojka ................................... 514
Upozornění na klíč
................ 197
Výstražné kontrolky .................. 87
ABS....................................... 515
Brzdový systém .................... 513
Elektrický posilovač řízení .... 515
Hladina motorového oleje ..... 517
Hlavní výstražná kontrolka.... 518
Indikátor poruchy .................. 514
Indikátor prokluzu ................. 515
Kontrolka bezpečnostního
pásu.................................... 517
Nízká hladina kapaliny
ostřikovačů čelního skla ..... 517
Nízká hladina paliva.............. 517
Nízký tlak motorového oleje.. 513
Otevřené dveře ..................... 517
Palivový filtr........................... 516
Spojka ................................... 514
SRS ...................................... 514
Systém dobíjení .................... 513
Tempomat............................. 516
Tlak pneumatik ..................... 519
Vícerežimová manuální
převodovka ......................... 514
Vysoká teplota chladicí
kapaliny motoru .................. 513
V
*: U vozidel vybavených navigačním/multimediálním systémem - viz
"Příručka pro uživatele navigačního a multimediálního systému".
