2016 TOYOTA C-HR display

2944-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NO
Trykk på LDA-bryteren for å slå på LDA-systemet.
LDA-indikatoren lyser og en melding vises i multiinformasjonsdisplayet.
Trykk på LDA-bryteren igjen for å slå av LDA-systemet.
Når LDA-systemet slås på eller av, fortsetter driften av LDA-systemet i
samme status neste gang motoren startes.
Slå på LDA-systemet
Svart-hvitt-displayFargedisplay
OM10528NO.book Page 294 Tuesday, February 28, 2017 9:45 AM

2954-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NO
Svart-hvitt-display
LDA-indikator
Indikatorlysene informerer føreren
om statusen til systemet.
Lyser hvitt:
LDA-systemet er aktivert.
Lyser grønt:
Styreassistansen til styrekontroll-
funksjonen er aktivert.
Blinker oransje:
LDA-funksjonen er aktivert.
Betjeningsdisplay for betjening av styreassistanse
Indikerer at styreassistansen til st yrekontrollfunksjonen er aktivert.
LDA-display (Lane Departure Alert)
Vises når multiinformasjonsdisplayet skifter til informasjonsskjermbildet for
hjelpesystemer.
Indikatorer i multiinformasjonsdisplayet
1
2
3
OM10528NO.book Page 295 Tuesday, February 28, 2017 9:45 AM

2974-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NO
Fargedisplay
LDA-indikator
Indikatorlysene informerer føreren
om statusen til systemet.
Lyser hvitt:
LDA-systemet er aktivert.
Lyser grønt:
Styreassistansen til styrekontroll-
funksjonen er aktivert.
Blinker oransje:
LDA-funksjonen er aktivert.
Betjeningsdisplay for betjening av styreassistanse
Indikerer at styreassistansen til st yrekontrollfunksjonen er aktivert.
LDA-display (Lane Departure Alert)
Vises når multiinformasjonsdisplayet skifter til informasjonsskjermbildet for
hjelpesystemer.
1
2
3
OM10528NO.book Page 297 Tuesday, February 28, 2017 9:45 AM

2994-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NO
nDriftsbetingelser for hver funksjon
lLDA-funksjon (Lane Departure Alert)
Denne funksjonen aktiveres når alle følgende betingelser er oppfylt.
• LDA er slått på.
• Bilens hastighet er over ca. 50 km/t.
• Systemet gjenkjenner hvite (gule) linjer.
• Bredden på kjørefeltet er ca. 3 m eller mer.
• Blinklyshendelen betjenes ikke.
• Bilen kjører på en rett vei eller rundt en myk sving med en radius på over
ca. 150 m.
• Det er ikke registrert noen feil i systemet. (→S. 302)
l Styrekontrollfunksjon
Denne funksjonen aktiveres når alle følgende forhold oppfylles i tillegg til
driftsbetingelsene til LDA-systemet.
• Svart-hvitt display:
Innstillingen for aktivering/deaktivering av styrehjelpen i -skjermbil-
det i multiinformasjonsdisplayet står på (på). ( →S. 110)
• Fargedisplay:
Innstillingen for ” Steering Assist” (styrehjelp) i -skjermbildet i
multiinformasjonsdisplayet er slått på. ( →S. 114)
• Bilen akselererer eller bremser ikke med en fast mengde eller mer.
• Rattet dreies ikke med et styrekraftnivå som er egnet for å skifte kjørefelt.
• ABS, VSC, TRC og PCS er ikke aktivert.
• TRC eller VSC er ikke slått av.
• Varslingen for at hendene ikke er på rattet vises ikke. ( →S. 300)
OM10528NO.book Page 299 Tuesday, February 28, 2017 9:45 AM

3004-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NOl
Slingringsvarsel
Denne funksjonen aktiveres når alle følgende betingelser er oppfylt.
• Svart-hvitt display:
Innstillingen for aktivering/deaktiveri ng av slingringsvarsel i -skjerm-
bildet i multiinformasjonsdisplayet er slått på. (
→S. 110)
• Fargedisplay:
Innstillingen for ” Alert” (slingringsvarsel) i -skjermbildet i multi-
informasjonsdisplayet er slått på. (→S. 114)
• Bilens hastighet er over ca. 50 km/t.
• Bredden på kjørefeltet er ca. 3 m eller mer.
• Det er ikke registrert noen feil i systemet. (→S. 302)
n Midlertidig kansellering av funksjoner
Når driftsbetingelsene ikke oppfylles lenger, kan en funksjon kanselleres mid-
lertidig. Men når driftsbetingelsene oppfylles igjen, starter funksjonen igjen
automatisk. ( →S. 299)
n Styrekontrollfunksjon
Avhengig av bilens hastighet, filskiftesituasjon, veiforhold osv., gjenkjennes
kanskje ikke betjeningen av funksjonene eller funksjonen fungerer kanskje
ikke i det hele tatt.
n LDA-funksjon (Lane Departure Alert)
Varsellyden kan være vanskelig å høre på grunn av støy fra utsiden, avspil-
ling av lyd e.l.
n Varsel for at hendene ikke er på rattet
Når systemet registrerer at føreren ikke har hendene på rattet mens styrekon-
trollfunksjonen er aktivert, vises en varselmelding i multiinformasjonsdis-
playet.
Hvis føreren fortsatt ikke holder hendene på rattet, høres en varsellyd, en
varselmelding vises og funksjonen kanselleres midlertidig. Denne varslingen
aktiveres på samme måte når bilen kjøres med et for lett gre\
p på rattet. Men
det er ikke sikkert at funksjonen kanselleres, avhengig av veiforhold osv.
n Det er hvite (gule) linjer på bare den ene siden av veien
LDA-systemet fungerer ikke på den siden der den hvite (gule) linjen ikke
kunne gjenkjennes.
OM10528NO.book Page 300 Tuesday, February 28, 2017 9:45 AM

3024-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NOn
Varselmelding
Hvis følgende advarselmelding vises i multiinformasjonsdisplayet, må du
følge egnet feilsøkingsprosedyre.
VarselmeldingDetaljer/handlinger
”Lane Departure Alert
Malfunction Visit Your Dealer”
(LDA-feil
Besøk forhandleren din)
Systemet fungerer kanskje ikke ordent-
lig.
→Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig
verksted.
”Front camera vision blocked
clean and demist windshield” (frontkamerautsyn blokkert.
Rengjør og fjern dugg fra front-
rute)Det er skitt, regn, kondens, is, snø e.l. på
frontruten foran kameraføleren
→Slå av LDA-systemet, fjern all skitt,
regn, kondens, is, snø osv. fra front-
ruten og slå på LDA-systemet igjen.
”Front camera unavailable” (frontkamera utilgjengelig)
Kamerafølerens driftsbetingelser (tem-
peratur osv.) er ikke oppfylt.
→Når kamerafølerens driftsbetingelser
(temperatur osv.) er oppfylt, gjøres
LDA-systemet tilgjengelig. Slå av
LDA-systemet, vent en stund, og slå
på LDA-systemet igjen.
OM10528NO.book Page 302 Tuesday, February 28, 2017 9:45 AM

3044-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NO

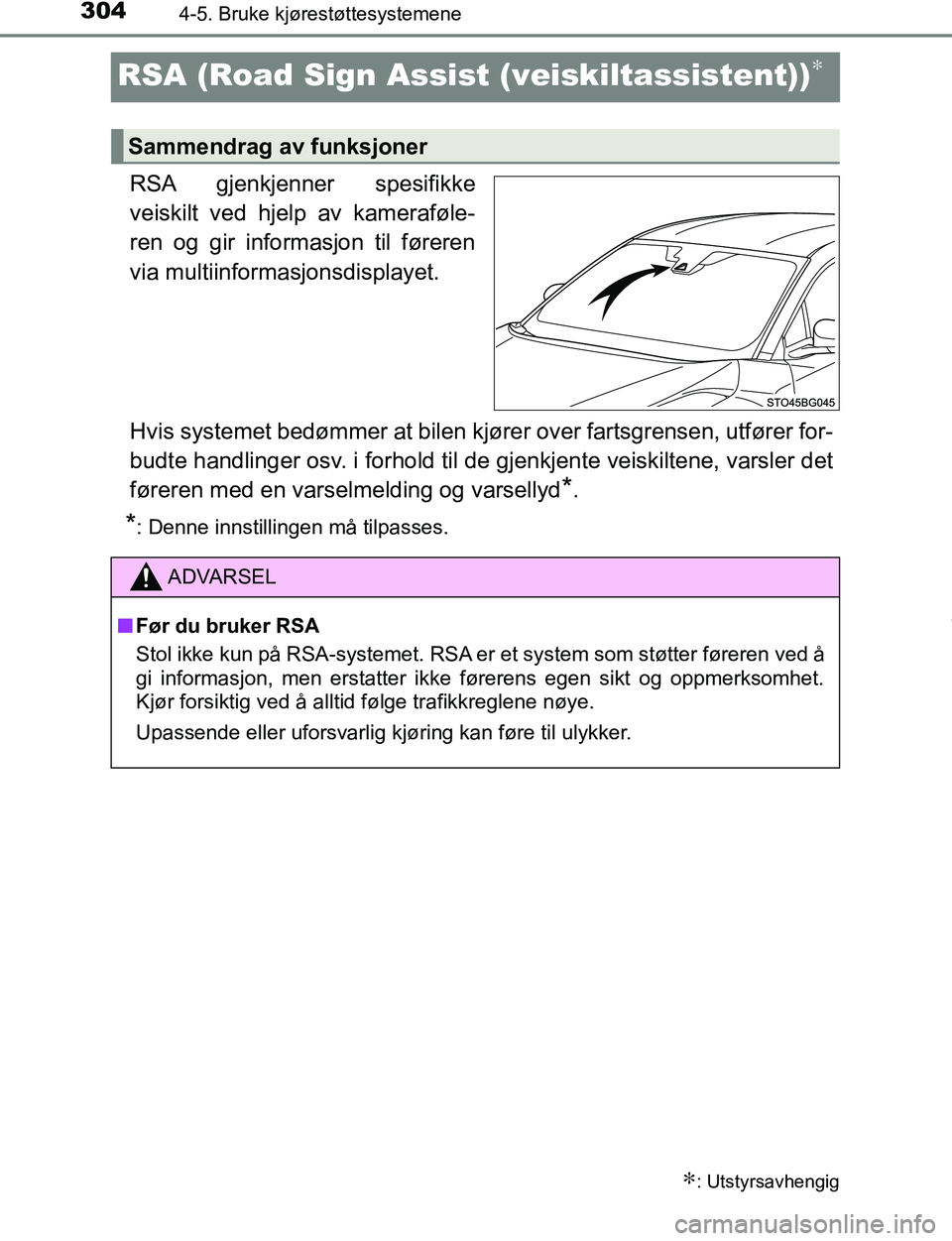

RSA (Road Sign Assist (veiskiltassistent))∗
RSA gjenkjenner spesifikke
veiskilt ved hjelp av kameraføle-
ren og gir informasjon til føreren
via multiinformasjonsdisplayet.
Hvis systemet bedømmer at bilen kjører over fartsgrensen, utfører for-
budte handlinger osv. i forhold til de gjenkjente veiskiltene, varsler det
føreren med en varselmelding og varsellyd
*.
*: Denne innstillingen må tilpasses.
∗: Utstyrsavhengig
Sammendrag av funksjoner
ADVARSEL
n Før du bruker RSA
Stol ikke kun på RSA-systemet. RSA er et system som støtter føreren ved å
gi informasjon, men erstatter ikke førerens egen sikt og oppmerksomhet.
Kjør forsiktig ved å alltid følge trafikkreglene nøye.
Upassende eller uforsvarlig kjøring kan føre til ulykker.
OM10528NO.book Page 304 Tuesday, February 28, 2017 9:45 AM

3054-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NO
Når kameraføleren gjenkjenner et skilt, vises det i multiinformasjons-
displayet når bilen passerer skiltet.
lNår informasjonen for føreras-
sisteringssystemet blir valgt,
kan maksimalt tre skilt vises.
(→ S. 306)
l Når annen informasjon enn for
førerassisteringssystemet blir
valgt, kan et fartsgrenseskilt
eller et opphevingsskilt vises.
(→ S. 306)
Forbikjøring forbudt-skilt og farts-
grenseskilt med tilleggsinformasjon
vises ikke. Men hvis andre skilt enn
fartsgrenseskilt gjenkjennes, vises
disse under gjeldende fartsgrense-
skilt.
Visning i multiinformasjonsdisplayet
OM10528NO.book Page 305 Tuesday, February 28, 2017 9:45 AM
