2016 TOYOTA C_HR HYBRID sensor

329
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
C-HR_HV_OM_Europe_OM10540M

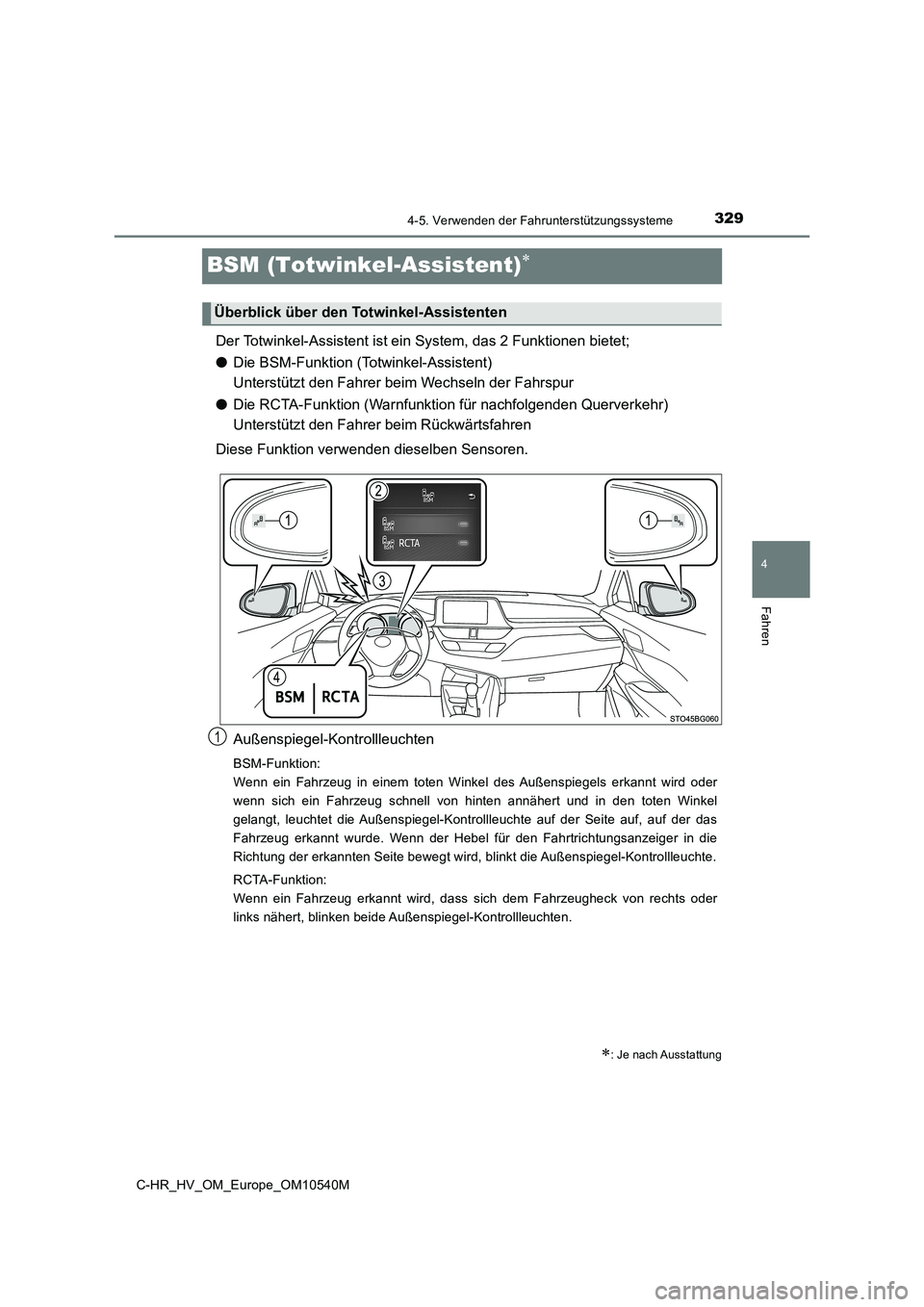

BSM (Totwinkel-Assistent)
Der Totwinkel-Assistent ist ein System, das 2 Funktionen bietet;
● Die BSM-Funktion (Totwinkel-Assistent)
Unterstützt den Fahrer beim Wechseln der Fahrspur
● Die RCTA-Funktion (Warnfunktion für nachfolgenden Querverkehr)
Unterstützt den Fahrer beim Rückwärtsfahren
Diese Funktion verwenden dieselben Sensoren.
Außenspiegel-Kontrollleuchten
BSM-Funktion:
Wenn ein Fahrzeug in einem toten Winkel des Außenspiegels erkannt wird oder
wenn sich ein Fahrzeug schnell von hinten annähert und in den toten Winkel
gelangt, leuchtet die Außenspiegel-Kontrollleuchte auf der Seite auf, auf der das
Fahrzeug erkannt wurde. Wenn der Hebel für den Fahrtrichtungsanzeiger in die
Richtung der erkannten Seite bewegt wird, blinkt die Außenspiegel-Kontrollleuchte.
RCTA-Funktion:
Wenn ein Fahrzeug erkannt wird, dass sich dem Fahrzeugheck von rechts oder
links nähert, blinken beide Außenspiegel-Kontrollleuchten.
: Je nach Ausstattung
Überblick über den Totwinkel-Assistenten
1

3314-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M

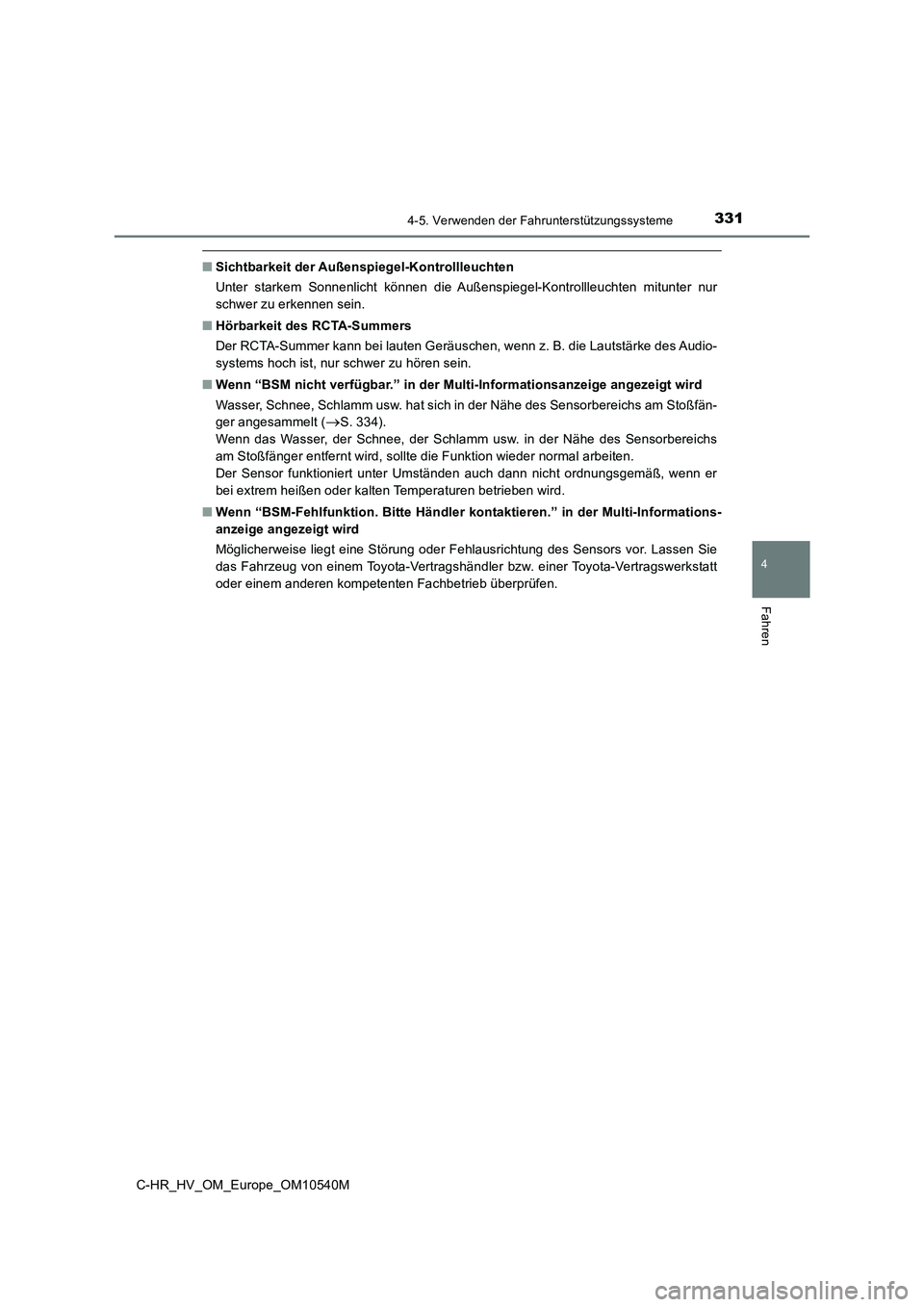

■Sichtbarkeit der Außenspiegel-Kontrollleuchten
Unter starkem Sonnenlicht können die Außenspiegel-Kontrollleuchten mitunter nur
schwer zu erkennen sein.
■ Hörbarkeit des RCTA-Summers
Der RCTA-Summer kann bei lauten Geräuschen, wenn z. B. die Lautstärke des Audio-
systems hoch ist, nur schwer zu hören sein.
■ Wenn “BSM nicht verfügbar.” in der Multi-Informationsanzeige angezeigt wird
Wasser, Schnee, Schlamm usw. hat sich in der Nähe des Sensorbereichs am Stoßfän-
ger angesammelt (S. 334).
Wenn das Wasser, der Schnee, der Schlamm usw. in der Nähe des Sensorbereichs
am Stoßfänger entfernt wird, sollte die Funktion wieder normal arbeiten.
Der Sensor funktioniert unter Umständen auch dann nicht ordnungsgemäß, wenn er
bei extrem heißen oder kalten Temperaturen betrieben wird.
■ Wenn “BSM-Fehlfunktion. Bitte Händler kontaktieren.” in der Multi-Informations-
anzeige angezeigt wird
Möglicherweise liegt eine Störung oder Fehlausrichtung des Sensors vor. Lassen Sie
das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einem anderen kompetenten Fachbetrieb überprüfen.

3344-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M

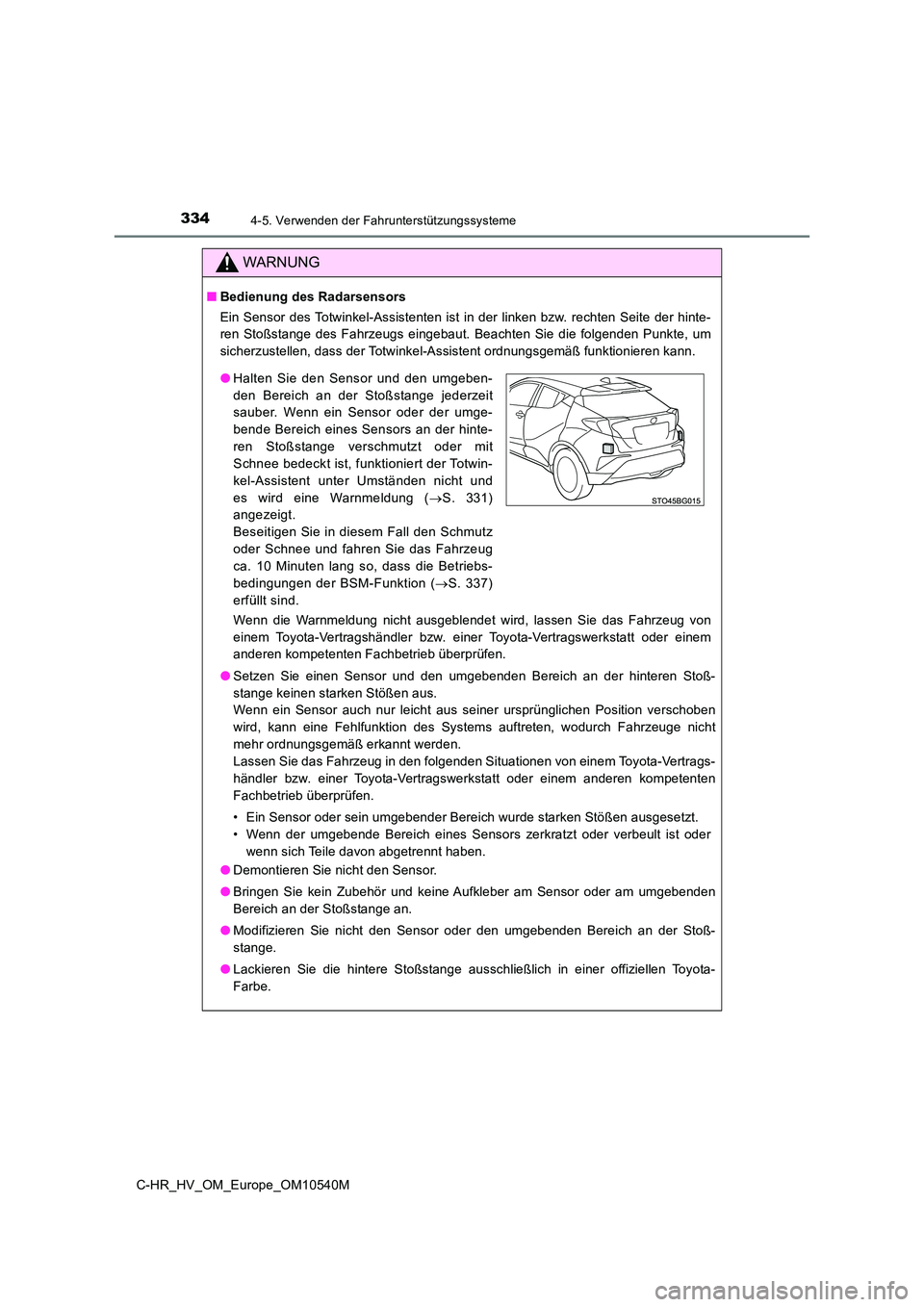

WARNUNG
■Bedienung des Radarsensors
Ein Sensor des Totwinkel-Assistenten ist in der linken bzw. rechten Seite der hinte-
ren Stoßstange des Fahrzeugs eingebaut. Beachten Sie die folgenden Punkte, um
sicherzustellen, dass der Totwinkel-Assistent ordnungsgemäß funktionieren kann.
Wenn die Warnmeldung nicht ausgeblendet wird, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprüfen.
● Setzen Sie einen Sensor und den umgebenden Bereich an der hinteren Stoß-
stange keinen starken Stößen aus.
Wenn ein Sensor auch nur leicht aus seiner ursprünglichen Position verschoben
wird, kann eine Fehlfunktion des Systems auftreten, wodurch Fahrzeuge nicht
mehr ordnungsgemäß erkannt werden.
Lassen Sie das Fahrzeug in den folgenden Situationen von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
• Ein Sensor oder sein umgebender Bereich wurde starken Stößen ausgesetzt.
• Wenn der umgebende Bereich eines Sensors zerkratzt oder verbeult ist oder
wenn sich Teile davon abgetrennt haben.
● Demontieren Sie nicht den Sensor.
● Bringen Sie kein Zubehör und keine Aufkleber am Sensor oder am umgebenden
Bereich an der Stoßstange an.
● Modifizieren Sie nicht den Sensor oder den umgebenden Bereich an der Stoß-
stange.
● Lackieren Sie die hintere Stoßstange ausschließlich in einer offiziellen Toyota-
Farbe.
● Halten Sie den Sensor und den umgeben-
den Bereich an der Stoßstange jederzeit
sauber. Wenn ein Sensor oder der umge-
bende Bereich eines Sensors an der hinte-
ren Stoßstange verschmutzt oder mit
Schnee bedeckt ist, funktioniert der Totwin-
kel-Assistent unter Umständen nicht und
es wird eine Warnmeldung ( S. 331)
angezeigt.
Beseitigen Sie in diesem Fall den Schmutz
oder Schnee und fahren Sie das Fahrzeug
ca. 10 Minuten lang so, dass die Betriebs-
bedingungen der BSM-Funktion ( S. 337)
erfüllt sind.

3354-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M

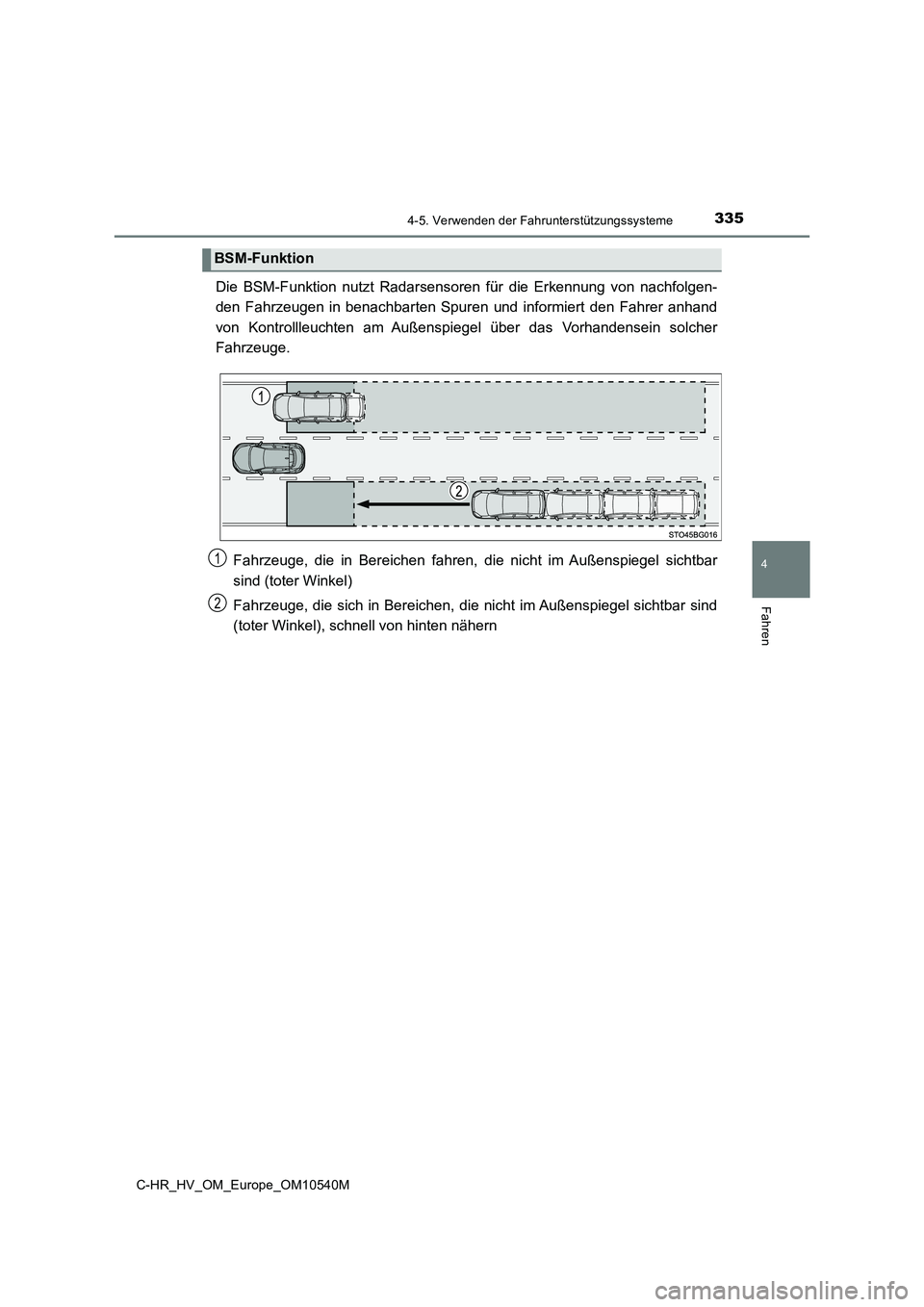

Die BSM-Funktion nutzt Radarsensoren für die Erkennung von nachfolgen-
den Fahrzeugen in benachbarten Spuren und informiert den Fahrer anhand
von Kontrollleuchten am Außenspiegel über das Vorhandensein solcher
Fahrzeuge.
Fahrzeuge, die in Bereichen fahren, die nicht im Außenspiegel sichtbar
sind (toter Winkel)
Fahrzeuge, die sich in Bereichen, die nicht im Außenspiegel sichtbar sind
(toter Winkel), schnell von hinten nähern
BSM-Funktion
1
2

3384-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M

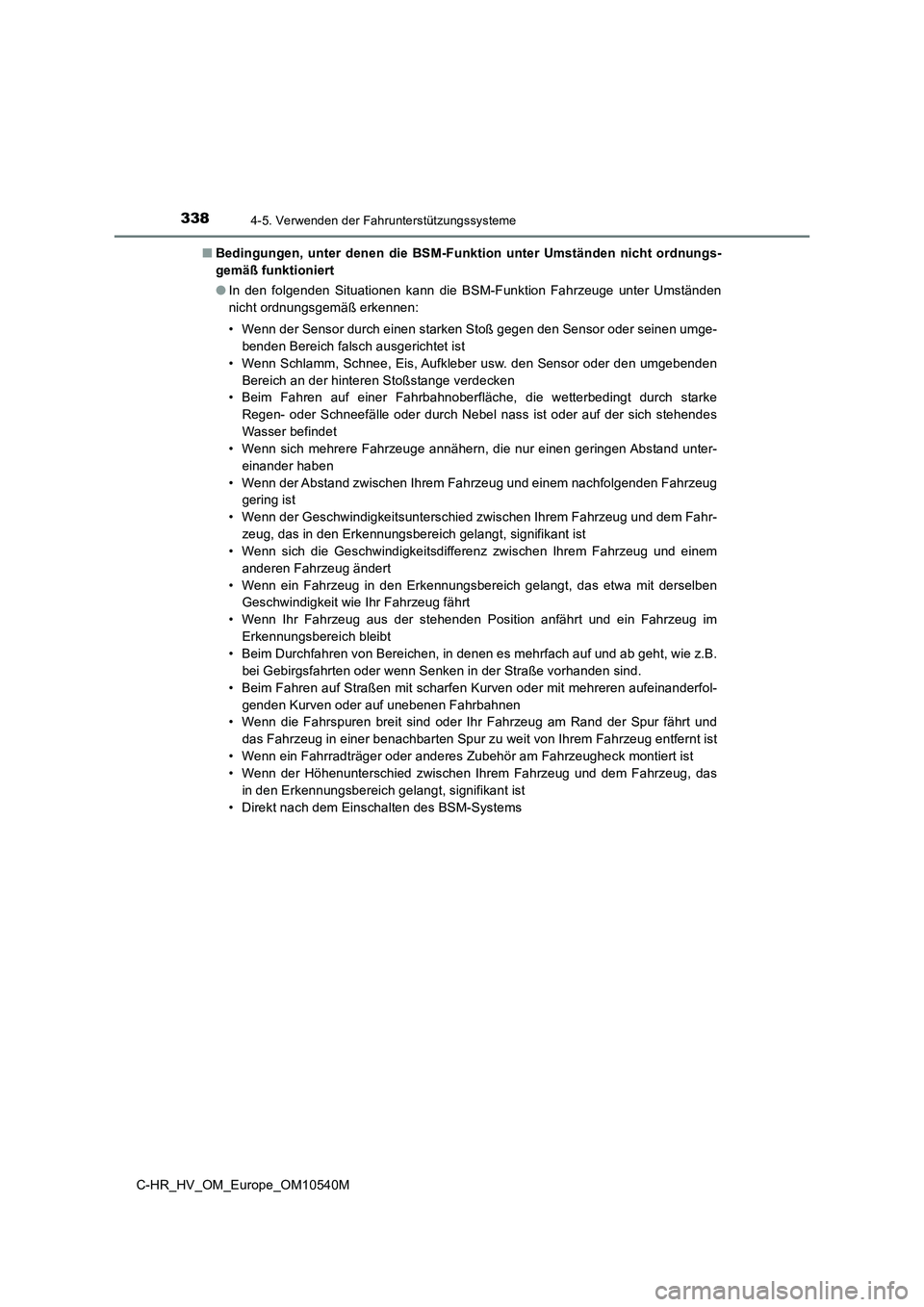

■ Bedingungen, unter denen die BSM-Funktion unter Umständen nicht ordnungs-
gemäß funktioniert
● In den folgenden Situationen kann die BSM-Funktion Fahrzeuge unter Umständen
nicht ordnungsgemäß erkennen:
• Wenn der Sensor durch einen starken Stoß gegen den Sensor oder seinen umge-
benden Bereich falsch ausgerichtet ist
• Wenn Schlamm, Schnee, Eis, Aufkleber usw. den Sensor oder den umgebenden
Bereich an der hinteren Stoßstange verdecken
• Beim Fahren auf einer Fahrbahnoberfläche, die wetterbedingt durch starke
Regen- oder Schneefälle oder durch Nebel nass ist oder auf der sich stehendes
Wasser befindet
• Wenn sich mehrere Fahrzeuge annähern, die nur einen geringen Abstand unter-
einander haben
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und dem Fahr-
zeug, das in den Erkennungsbereich gelangt, signifikant ist
• Wenn sich die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und einem
anderen Fahrzeug ändert
• Wenn ein Fahrzeug in den Erkennungsbereich gelangt, das etwa mit derselben
Geschwindigkeit wie Ihr Fahrzeug fährt
• Wenn Ihr Fahrzeug aus der stehenden Position anfährt und ein Fahrzeug im
Erkennungsbereich bleibt
• Beim Durchfahren von Bereichen, in denen es mehrfach auf und ab geht, wie z.B.
bei Gebirgsfahrten oder wenn Senken in der Straße vorhanden sind.
• Beim Fahren auf Straßen mit scharfen Kurven oder mit mehreren aufeinanderfol-
genden Kurven oder auf unebenen Fahrbahnen
• Wenn die Fahrspuren breit sind oder Ihr Fahrzeug am Rand der Spur fährt und
das Fahrzeug in einer benachbarten Spur zu weit von Ihrem Fahrzeug entfernt ist
• Wenn ein Fahrradträger oder anderes Zubehör am Fahrzeugheck montiert ist
• Wenn der Höhenunterschied zwischen Ihrem Fahrzeug und dem Fahrzeug, das
in den Erkennungsbereich gelangt, signifikant ist
• Direkt nach dem Einschalten des BSM-Systems

3394-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M

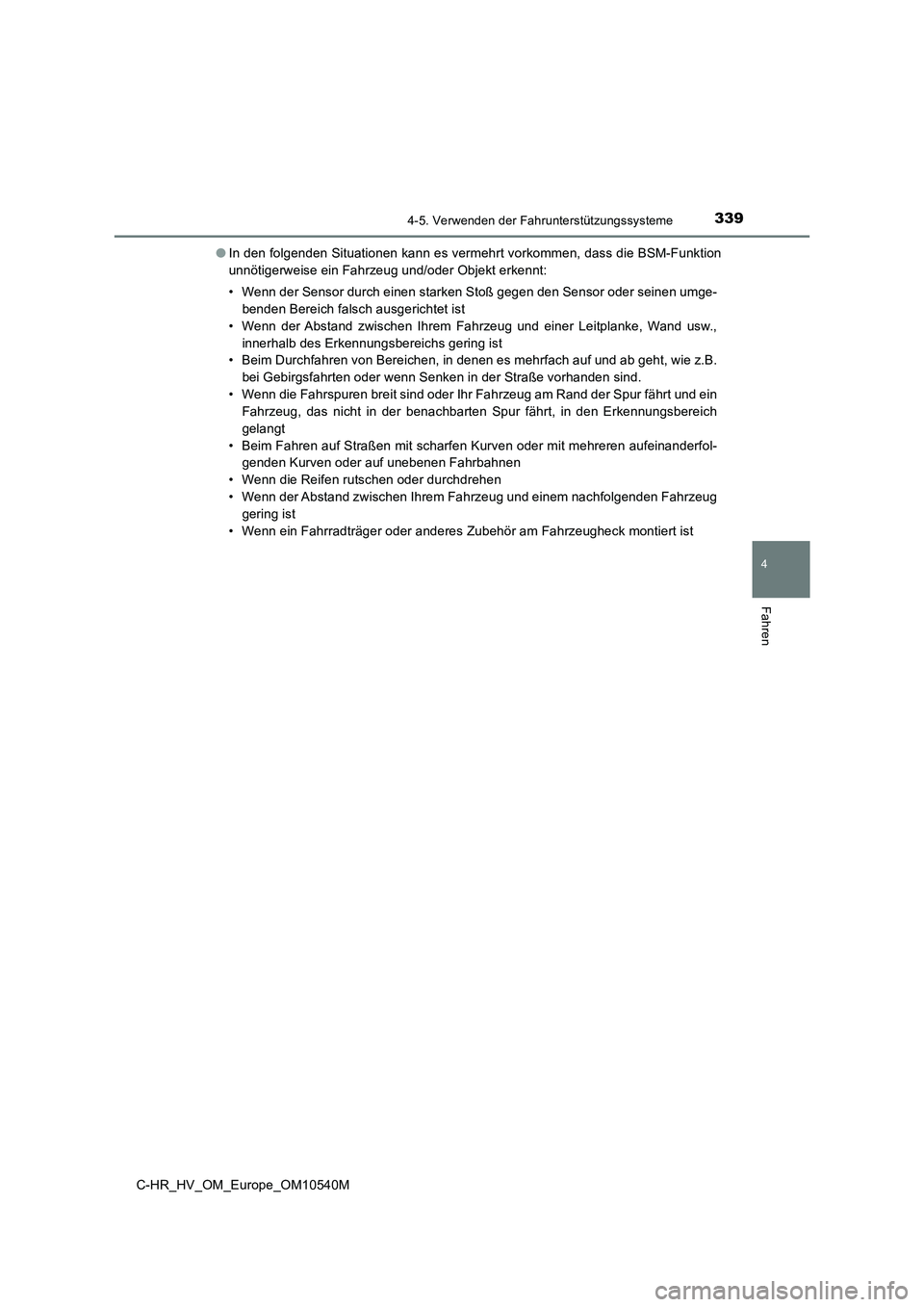

● In den folgenden Situationen kann es vermehrt vorkommen, dass die BSM-Funktion
unnötigerweise ein Fahrzeug und/oder Objekt erkennt:
• Wenn der Sensor durch einen starken Stoß gegen den Sensor oder seinen umge-
benden Bereich falsch ausgerichtet ist
• Wenn der Abstand zwischen Ihrem Fahrzeug und einer Leitplanke, Wand usw.,
innerhalb des Erkennungsbereichs gering ist
• Beim Durchfahren von Bereichen, in denen es mehrfach auf und ab geht, wie z.B.
bei Gebirgsfahrten oder wenn Senken in der Straße vorhanden sind.
• Wenn die Fahrspuren breit sind oder Ihr Fahrzeug am Rand der Spur fährt und ein
Fahrzeug, das nicht in der benachbarten Spur fährt, in den Erkennungsbereich
gelangt
• Beim Fahren auf Straßen mit scharfen Kurven oder mit mehreren aufeinanderfol-
genden Kurven oder auf unebenen Fahrbahnen
• Wenn die Reifen rutschen oder durchdrehen
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn ein Fahrradträger oder anderes Zubehör am Fahrzeugheck montiert ist

3404-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M

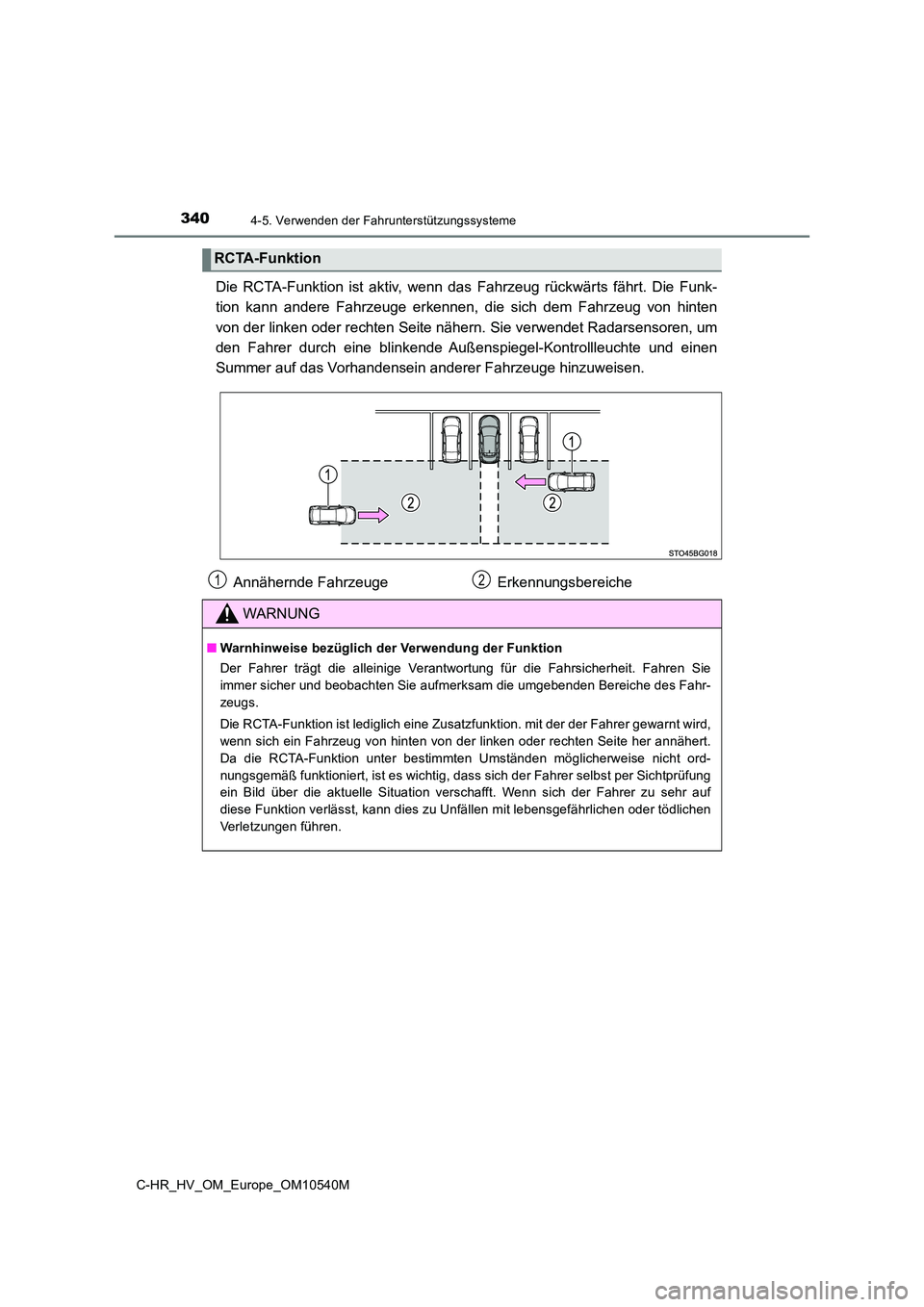

Die RCTA-Funktion ist aktiv, wenn das Fahrzeug rückwärts fährt. Die Funk-
tion kann andere Fahrzeuge erkennen, di e sich dem Fahrzeug von hinten
von der linken oder rechten Seite nähern. Sie verwendet Radarsensoren, um
den Fahrer durch eine blinkende Außenspiegel-Kontrollleuchte und einen
Summer auf das Vorhandensein anderer Fahrzeuge hinzuweisen.
RCTA-Funktion
Annähernde Fahrzeuge Erkennungsbereiche
WARNUNG
■ Warnhinweise bezüglich der Verwendung der Funktion
Der Fahrer trägt die alleinige Verantwortung für die Fahrsicherheit. Fahren Sie
immer sicher und beobachten Sie aufmerksam die umgebenden Bereiche des Fahr-
zeugs.
Die RCTA-Funktion ist lediglich eine Zusatzfunktion. mit der der Fahrer gewarnt wird,
wenn sich ein Fahrzeug von hinten von der linken oder rechten Seite her annähert.
Da die RCTA-Funktion unter bestimmten Umständen möglicherweise nicht ord-
nungsgemäß funktioniert, ist es wichtig, dass sich der Fahrer selbst per Sichtprüfung
ein Bild über die aktuelle Situation verschafft. Wenn sich der Fahrer zu sehr auf
diese Funktion verlässt, kann dies zu Unfällen mit lebensgefährlichen oder tödlichen
Verletzungen führen.
12

3424-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M

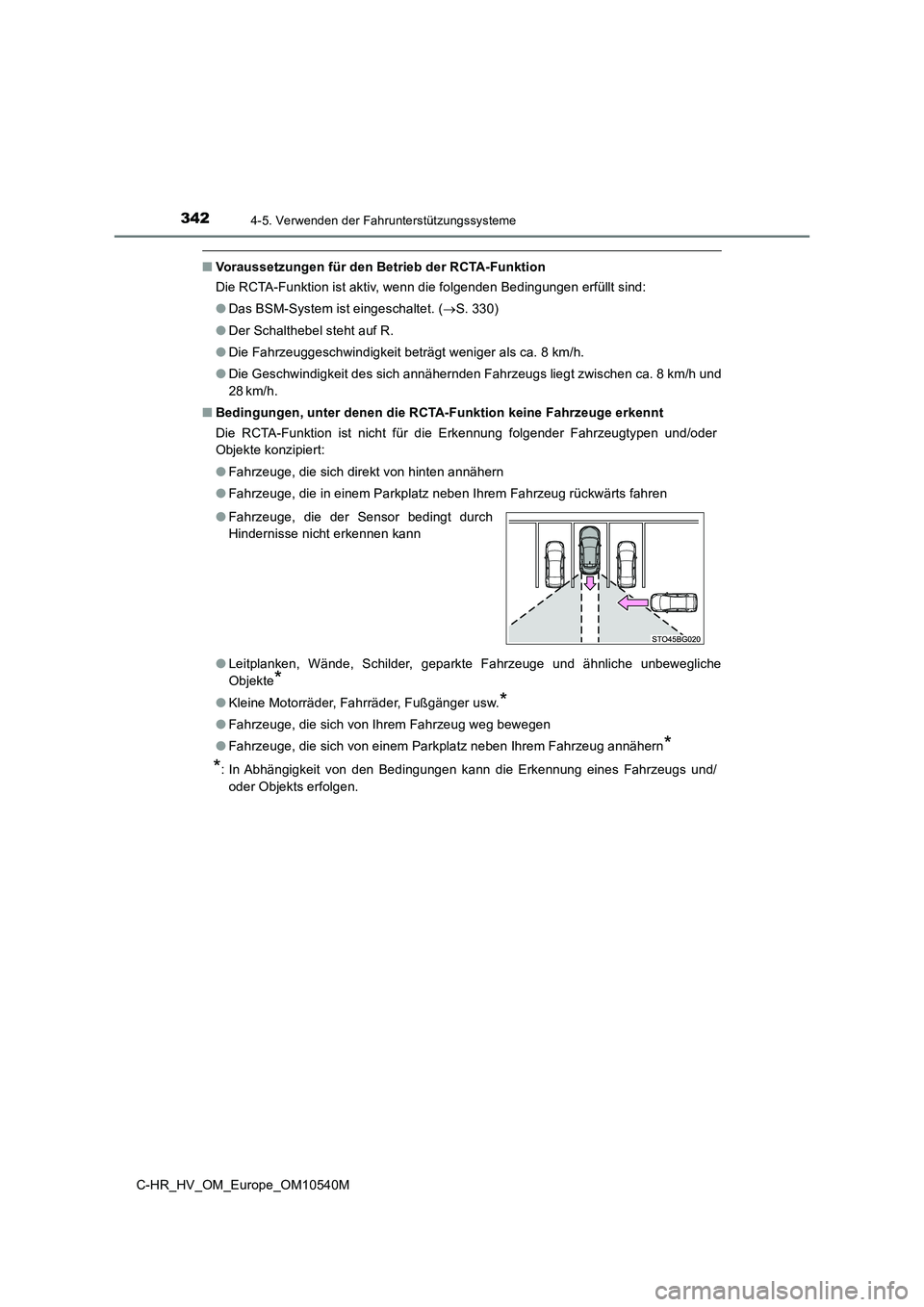

■Voraussetzungen für den Betrieb der RCTA-Funktion
Die RCTA-Funktion ist aktiv, wenn die folgenden Bedingungen erfüllt sind:
● Das BSM-System ist eingeschaltet. (S. 330)
● Der Schalthebel steht auf R.
● Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 8 km/h.
● Die Geschwindigkeit des sich annähernden Fahrzeugs liegt zwischen ca. 8 km/h und
28 km/h.
■ Bedingungen, unter denen die RCTA-Funktion keine Fahrzeuge erkennt
Die RCTA-Funktion ist nicht für die Erkennung folgender Fahrzeugtypen und/oder
Objekte konzipiert:
● Fahrzeuge, die sich direkt von hinten annähern
● Fahrzeuge, die in einem Parkplatz neben Ihrem Fahrzeug rückwärts fahren
● Leitplanken, Wände, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Objekte*
● Kleine Motorräder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug weg bewegen
● Fahrzeuge, die sich von einem Parkplatz neben Ihrem Fahrzeug annähern*
*: In Abhängigkeit von den Bedingungen kann die Erkennung eines Fahrzeugs und/
oder Objekts erfolgen.
● Fahrzeuge, die der Sensor bedingt durch
Hindernisse nicht erkennen kann
