3204-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HR

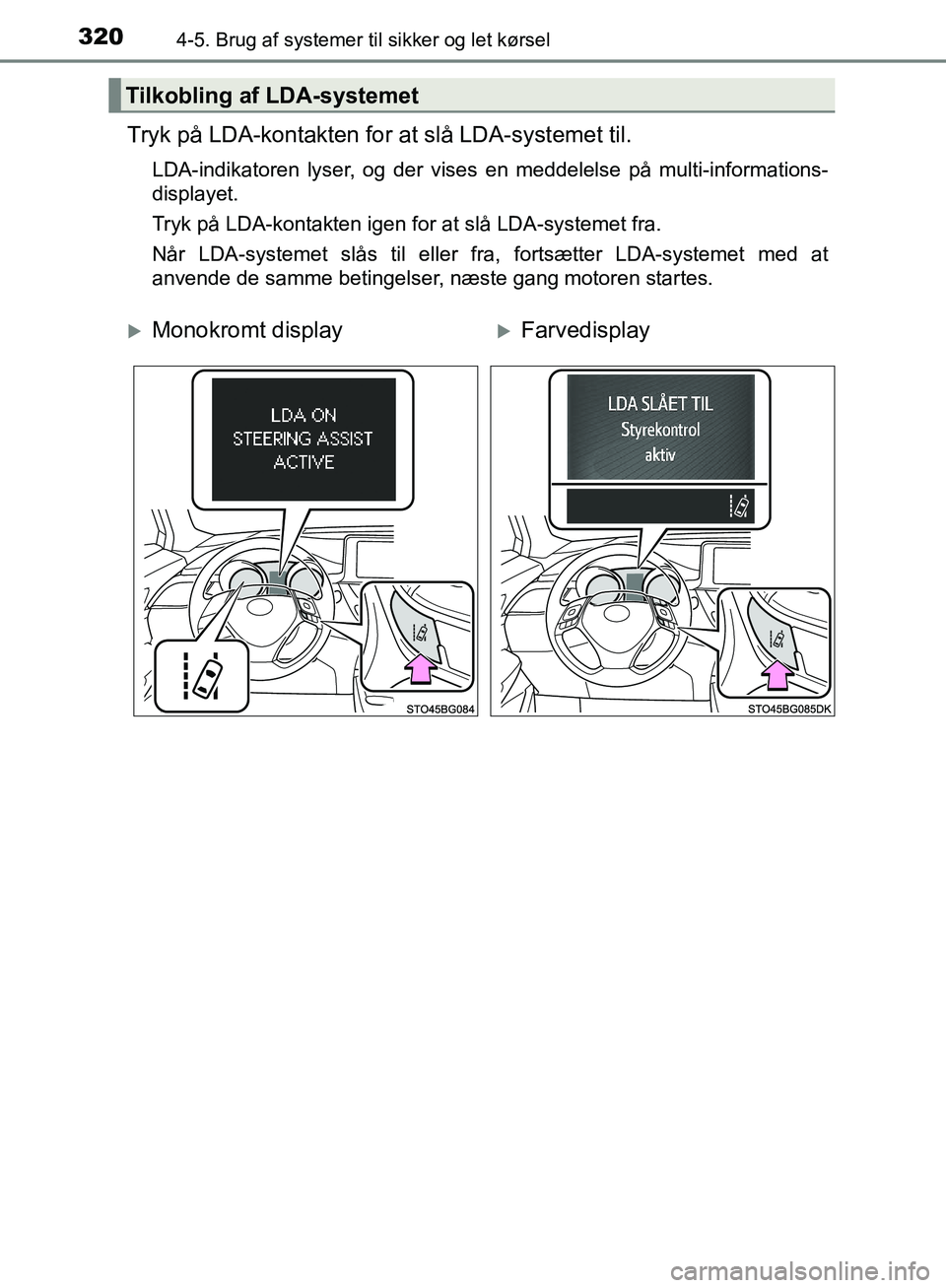

Tryk på LDA-kontakten for at slå LDA-systemet til.
LDA-indikatoren lyser, og der vises en meddelelse på multi-informations-
displayet.
Tryk på LDA-kontakten igen for at slå LDA-systemet fra.
Når LDA-systemet slås til eller fra, fortsætter LDA-systemet med at
anvende de samme betingelser, næste gang motoren startes.
Tilkobling af LDA-systemet
Monokromt displayFarvedisplay
OM10528DK.book Page 320 Tuesday, December 6, 2016 12:29 PM

3214-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HR

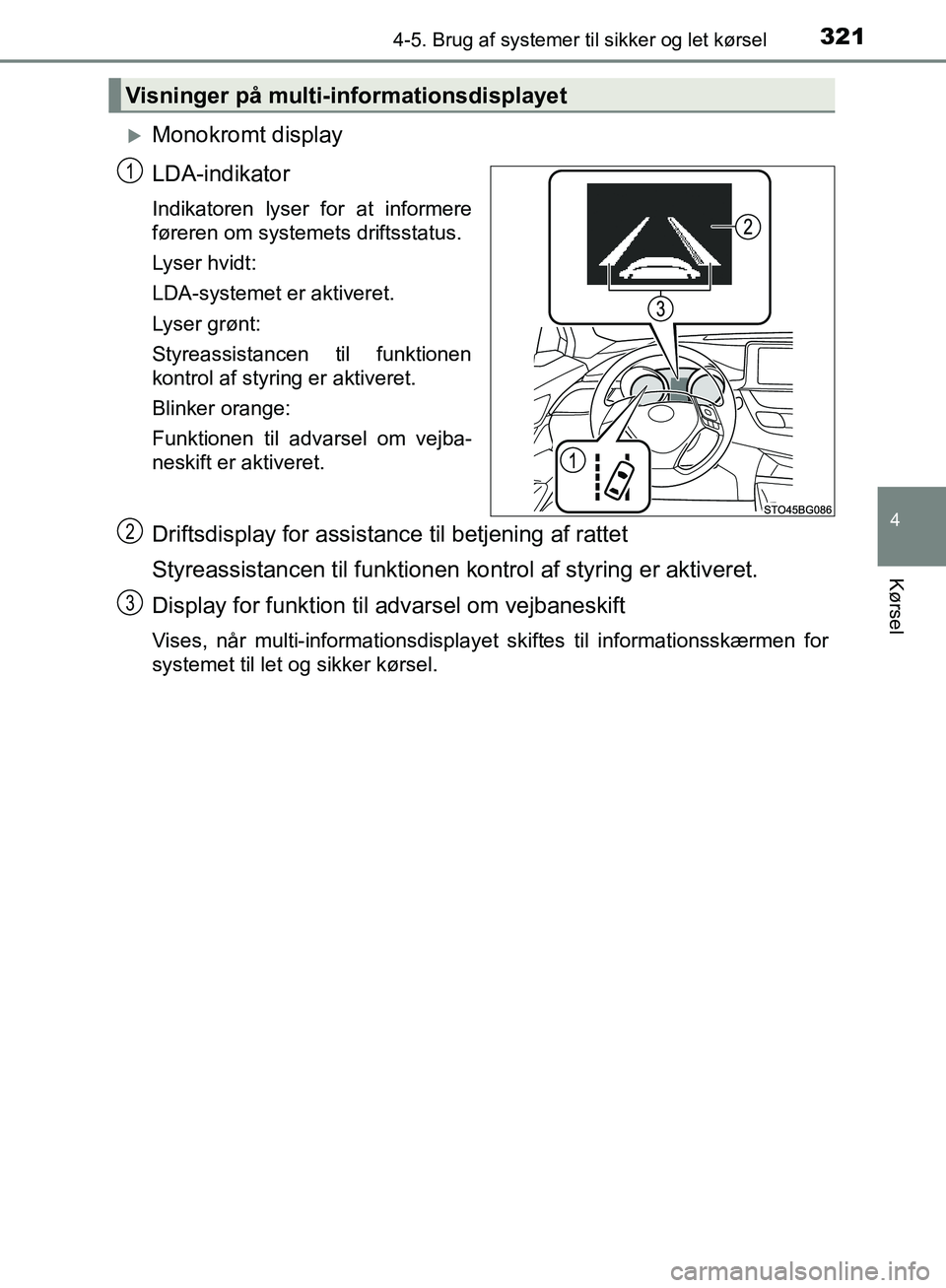

Monokromt display
LDA-indikator
Indikatoren lyser for at informere
føreren om systemets driftsstatus.
Lyser hvidt:
LDA-systemet er aktiveret.
Lyser grønt:
Styreassistancen til funktionen
kontrol af styring er aktiveret.
Blinker orange:
Funktionen til advarsel om vejba-
neskift er aktiveret.
Driftsdisplay for assistance til betjening af rattet
Styreassistancen til funktionen kontrol af styring er aktiveret.
Display for funktion til advarsel om vejbaneskift
Vises, når multi-informationsdisplayet skiftes til informationsskærmen for
systemet til let og sikker kørsel.
Visninger på multi-informationsdisplayet
1
2
3
OM10528DK.book Page 321 Tuesday, December 6, 2016 12:29 PM

3234-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HR

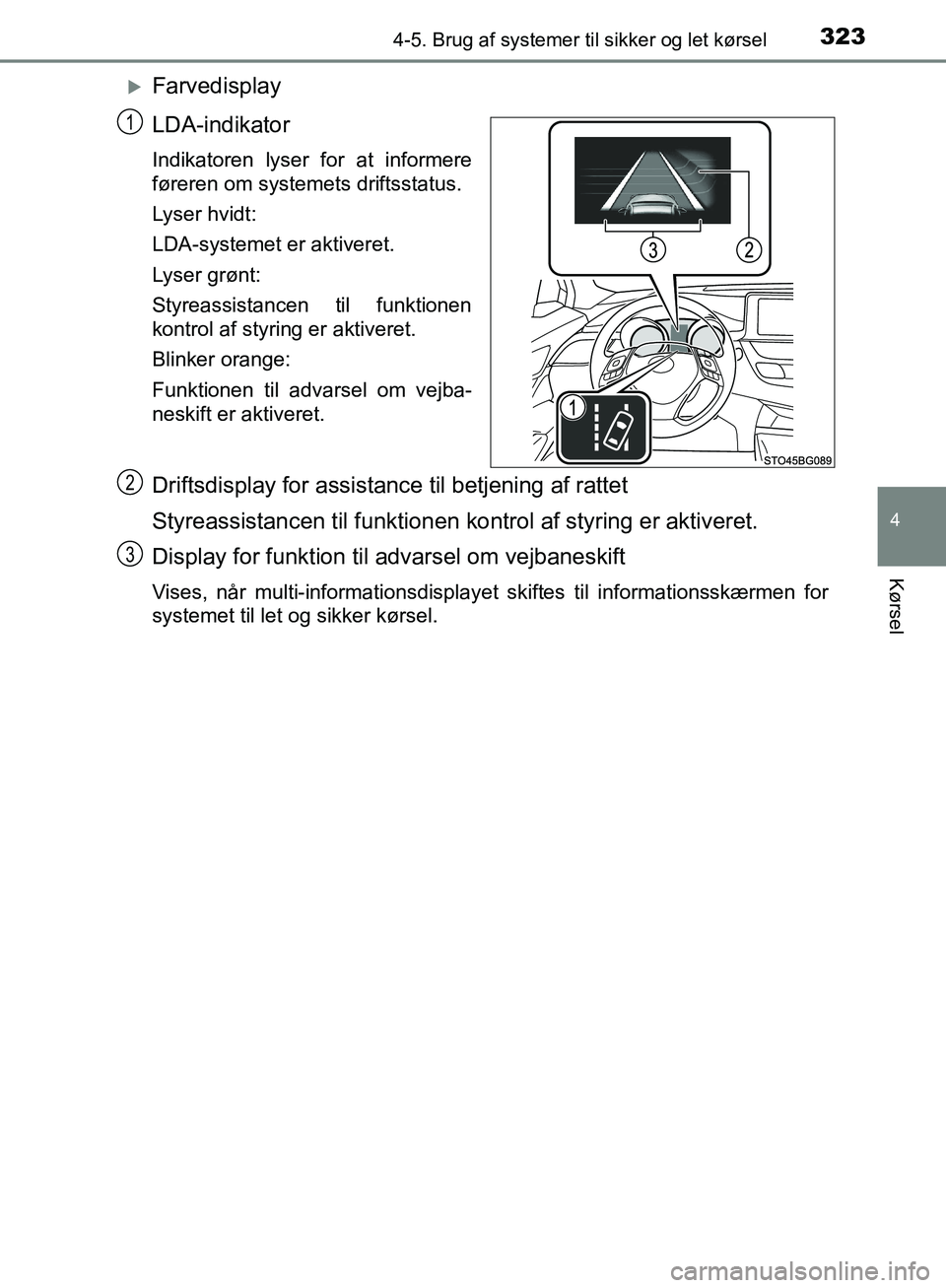

Farvedisplay
LDA-indikator
Indikatoren lyser for at informere
føreren om systemets driftsstatus.
Lyser hvidt:
LDA-systemet er aktiveret.
Lyser grønt:
Styreassistancen til funktionen
kontrol af styring er aktiveret.
Blinker orange:
Funktionen til advarsel om vejba-
neskift er aktiveret.
Driftsdisplay for assistance til betjening af rattet
Styreassistancen til funktionen kontrol af styring er aktiveret.
Display for funktion til advarsel om vejbaneskift
Vises, når multi-informationsdisplayet skiftes til informationsskærmen for
systemet til let og sikker kørsel.
1
2
3
OM10528DK.book Page 323 Tuesday, December 6, 2016 12:29 PM

3254-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HR

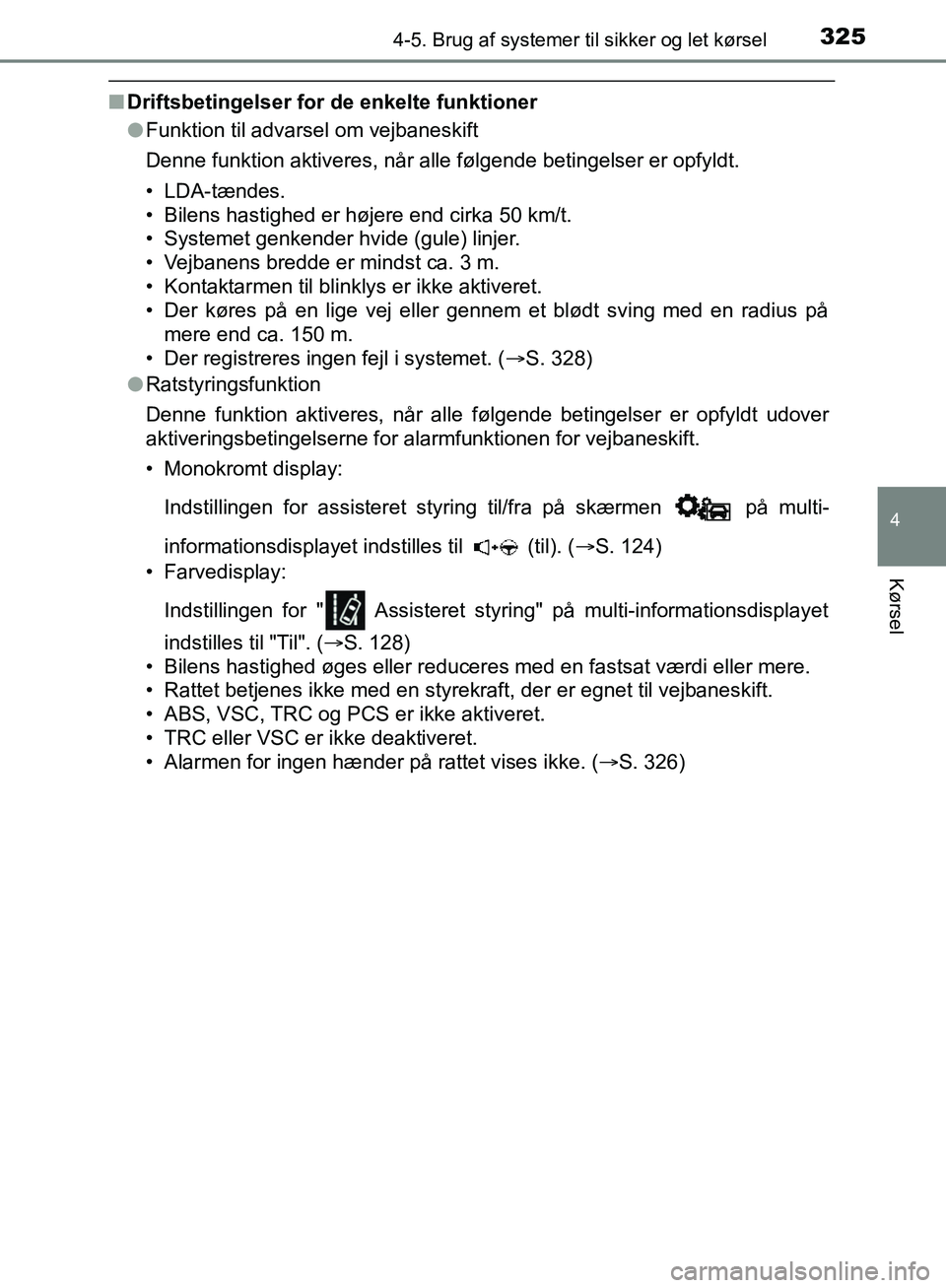

nDriftsbetingelser for de enkelte funktioner
lFunktion til advarsel om vejbaneskift
Denne funktion aktiveres, når alle følgende betingelser er opfyldt.
• LDA-tændes.
• Bilens hastighed er højere end cirka 50 km/t.
• Systemet genkender hvide (gule) linjer.
• Vejbanens bredde er mindst ca. 3 m.
• Kontaktarmen til blinklys er ikke aktiveret.
• Der køres på en lige vej eller gennem et blødt sving med en radius på
mere end ca. 150 m.
• Der registreres ingen fejl i systemet. ( S. 328)
l Ratstyringsfunktion
Denne funktion aktiveres, når alle følgende betingelser er opfyldt udover
aktiveringsbetingelserne for alarmfunktionen for vejbaneskift.
• Monokromt display:
Indstillingen for assisteret styring til/fra på skærmen på multi-
informationsdisplayet indstilles til (til). ( S. 124)
• Farvedisplay:
Indstillingen for " Assisteret styring" på multi-informationsdisplayet
indstilles til "Til". ( S. 128)
• Bilens hastighed øges eller reduceres med en fastsat værdi eller mere.
• Rattet betjenes ikke med en styrekraft, der er egnet til vejbaneskift.
• ABS, VSC, TRC og PCS er ikke aktiveret.
• TRC eller VSC er ikke deaktiveret.
• Alarmen for ingen hænder på rattet vises ikke. (S. 326)
OM10528DK.book Page 325 Tuesday, December 6, 2016 12:29 PM

3264-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HRl
Slingreadvarsel
Denne funktion aktiveres, når alle følgende betingelser er opfyldt\
.
• Monokromt display:
Indstillingen for slingreadvarsel til/fra på skærmen på multi-infor-
mationsdisplayet indstilles til "Til". ( S. 124)
• Farvedisplay:
Indstillingen for " Advarsel" på multi-informationsdisplayet indstilles
til "Til". ( S. 128)
• Bilens hastighed er højere end cirka 50 km/t.
• Vejbanens bredde er mindst ca. 3 m.
• Der registreres ingen fejl i systemet. ( S. 328)
n Midlertidig deaktivering af funktioner
Når aktiveringsbetingelserne ikke længere opfyldes, kan en funktion deakti-
veres midlertidigt. Når aktiveringsbetingelserne igen er opfyldt, aktiveres
funktionen automatisk igen. ( S. 325)
n Ratstyringsfunktion
Afhængig af bilens hastighed, situationen under afvigelsen fra vejbanen,
vejforholdene mm. registreres funktionernes aktivering muligvis ikke, eller
funktionen aktiveres muligvis ikke.
n Funktion til advarsel om vejbaneskift
Det kan være vanskeligt at høre advarselssummeren på grund af støj udefra,
afspilning af musik mm.
n Alarm for ingen hænder på rattet
Når systemet vurderer, at føreren har taget hænderne af rattet, mens funktio-
nen til kontrol af styring er aktiveret, vises en advarselsmeddelelse på multi-
informationsdisplayet.
Hvis føreren fortsat ikke har hænderne på rattet, lyder summeren, der vises
en advarselsmeddelelse, og funktionen deaktiveres midlertidigt. Denne alarm
fungerer på samme måde, når føreren ku n holder let på rattet under kørslen.
Afhængig af vejforholdene mm. deaktiveres funktionen muligvis ikke.
n Der er kun hvide (gule) linjer i den ene side af vejen
LDA-systemet aktiveres ikke for den side, hvor der ikke registreres hvide
(gule) linjer.
OM10528DK.book Page 326 Tuesday, December 6, 2016 12:29 PM

3284-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HRn
Advarselsmeddelelse
Hvis følgende advarselsmeddelelse vises på multi-informationsdisplayet, skal
den relevante fejlafhjælpningsprocedure følges.
AdvarselsmeddelelseBeskrivelse/handlinger
"Lane departure alert
malfunction visit your dealer"
Systemet fungerer muligvis ikke kor-
rekt.

Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
"Front camera vision blocked
clean and demist windshield"
Der er snavs, regn, kondensvand, is,
sne mm. på forruden foran kamera-
sensoren.

Sluk for LDA-systemet, fjern even-
tuelt snavs, regn, kondensvand, is,
sne mm. fra forruden, og tænd for
LDA-systemet igen.
"Front camera unavailable"
Kamerasensorens driftsbetingelser
(temperatur osv.) er ikke opfyldt.

Når kamerasensorens driftsbetin-
gelser (temperatur osv.) er opfyldt,
bliver LDA-systemet tilgængeligt.
Sluk for LDA-systemet, vent lidt, og
tænd derefter for LDA-systemet
igen.
OM10528DK.book Page 328 Tuesday, December 6, 2016 12:29 PM

3304-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HR
RSA (oplysninger på færdselstavler)
RSA genkender specifikke færd-
selstavler via kamerasensoren og
leverer oplysninger til føreren på
multi-informationsdisplayet.
Hvis systemet vurderer, at bilen kø rer med en hastighed, der er højere
end hastighedsgrænsen, foretager ulovlige handlinger osv. i forhold til
de færdselstavler, det genkender, informeres føreren med en advar-
selsmeddelelse og en advarselssummer
*.
*: Denne indstilling skal tilpasses.
: Hvis monteret
Oversigt over funktionen
ADVARSEL
n Før brug af RSA
Overlad aldrig kontrollen RSA-systemet. RSA er et system, der hjælper
føreren ved at levere informationer, men det erstatter ikke førerens eget syn
og egen opmærksomhed. Kør sikkert ved altid at være opmærksom på og
overholde færdselsreglerne.
Ukorrekt eller skødesløs kørsel kan føre til en uventet ulykke.
OM10528DK.book Page 330 Tuesday, December 6, 2016 12:29 PM

3314-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HR
Når kamerasensoren genkender en færdselstavle, vises den på multi-
informationsdisplayet, når bilen passerer færdselstavlen.
lNår systemet til sikker og let
kørsel er valgt, kan der højst
vises 3 færdselstavler.
( S. 332)
l Når andre funktioner end syste-
met til sikker og let kørsel er
valgt, kan der vises en færdsel-
stavle med hastighedsbe-
grænsning eller en ophævel-
sestavle. ( S. 332)
Tavler med overhaling forbudt og
hastighedsbegrænsningstavler
med supplerende tavler vises ikke.
Hvis der genkendes andre tavler
end tavler med hastighedsbe-
grænsning, nævnes de under den
aktuelle tavle med hastighedsbe-
grænsningen.
Visninger på multi-informationsdisplayet
