2016 TOYOTA AVENSIS stop start

229
4

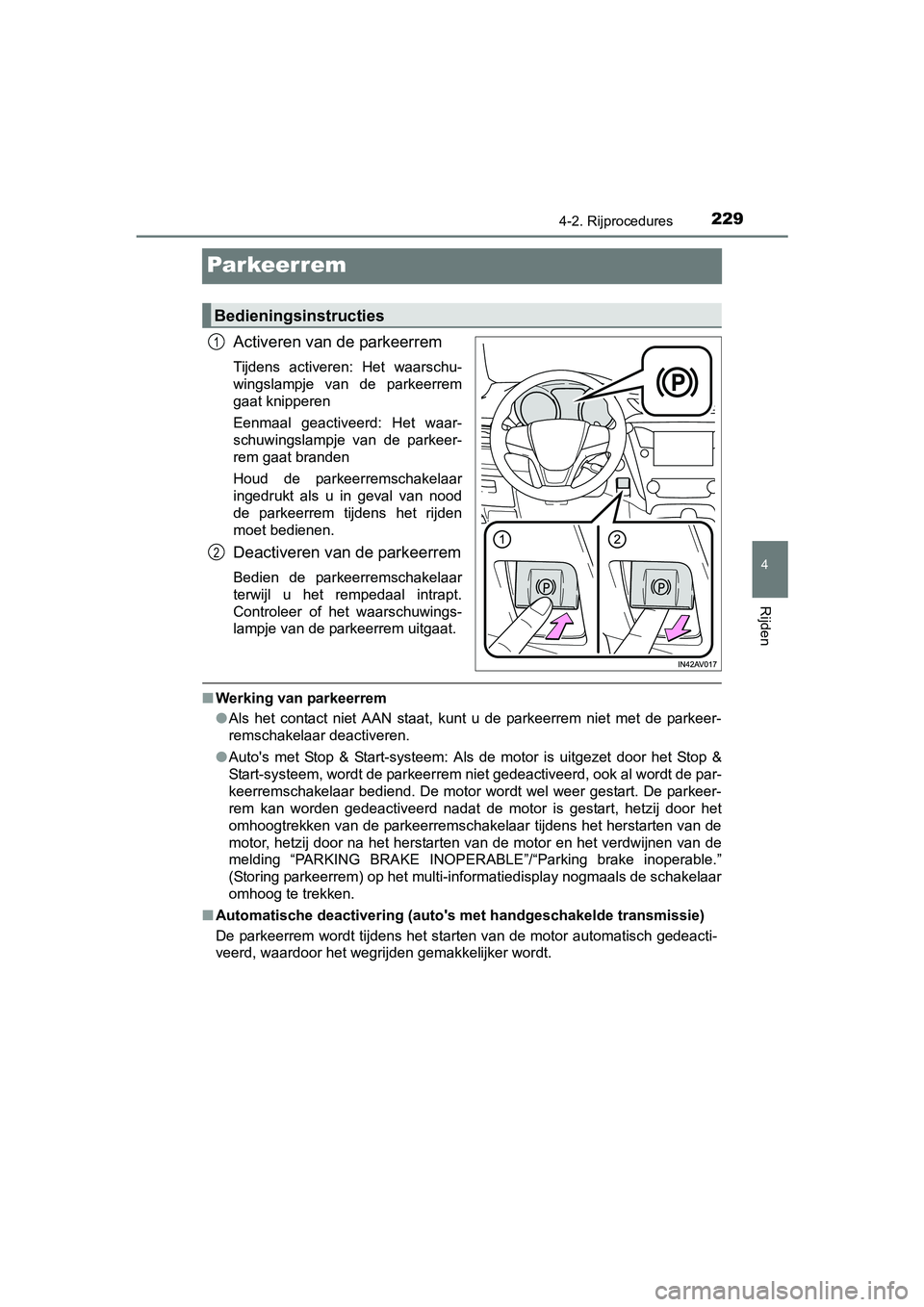

4-2. Rijprocedures
Rijden
AVENSIS_OM_OM20C20E_(EE)
Par keer rem
Activeren van de parkeerrem
Tijdens activeren: Het waarschu-
wingslampje van de parkeerrem
gaat knipperen
Eenmaal geactiveerd: Het waar-
schuwingslampje van de parkeer-
rem gaat branden
Houd de parkeerremschakelaar
ingedrukt als u in geval van nood
de parkeerrem tijdens het rijden
moet bedienen.
Deactiveren van de parkeerrem
Bedien de parkeerremschakelaar
terwijl u het rempedaal intrapt.
Controleer of het waarschuwings-
lampje van de parkeerrem uitgaat.
■Werking van parkeerrem
●Als het contact niet AAN staat, kunt u de parkeerrem niet met de parkeer-
remschakelaar deactiveren.
● Auto's met Stop & Start-systeem: Als de motor is uitgezet door het Stop &
Start-systeem, wordt de parkeerrem niet gedeactiveerd, ook al wordt de par-
keerremschakelaar bediend. De motor wordt wel weer gestart. De parkeer-
rem kan worden gedeactiveerd nadat de motor is gestart, hetzij door het
omhoogtrekken van de parkeerremschakelaar tijdens het herstarten van de
motor, hetzij door na het herstarten van de motor en het verdwijnen van de
melding “PARKING BRAKE INOPER ABLE”/“Parking brake inoperable.”
(Storing parkeerrem) op het multi-informatiedisplay nogmaals de schakelaar
omhoog te trekken.
■ Automatische deactiverin g (auto's met handgeschakelde transmissie)
De parkeerrem wordt tijdens het starten van de motor automatisch gedeacti-
veerd, waardoor het wegrijden gemakkelijker wordt.
Bedieningsinstructies
1
2
AVENSIS_OM_OM20C20E_(EE).book Page 22 9 Tuesday, March 3, 2015 4:14 PM

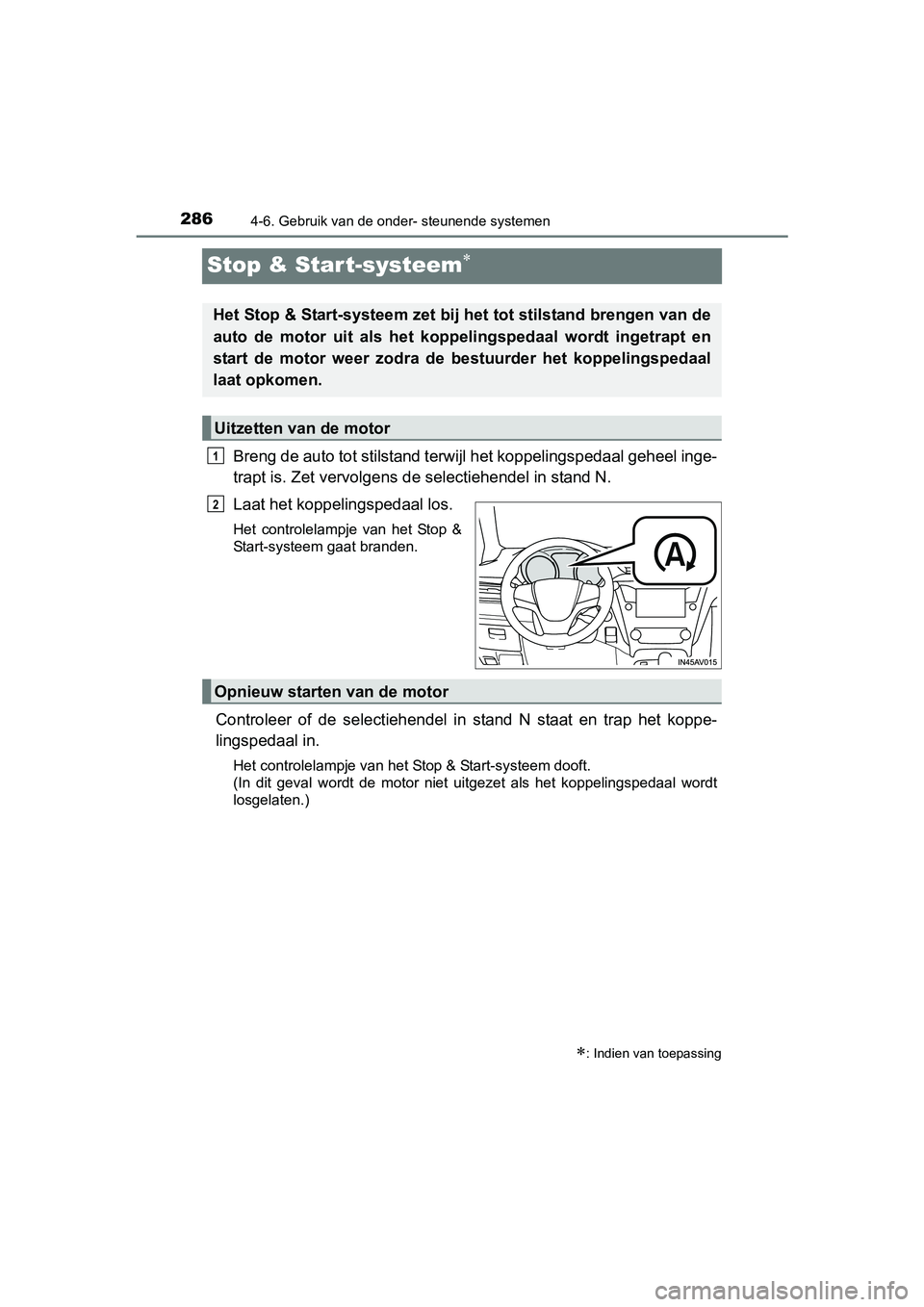

2864-6. Gebruik van de onder- steunende systemen
AVENSIS_OM_OM20C20E_(EE)
Stop & Start-systeem
Breng de auto tot stilstand terwijl het koppelingspedaal geheel inge-
trapt is. Zet vervolgens de selectiehendel in stand N.
Laat het koppelingspedaal los.
Het controlelampje van het Stop &
Start-systeem gaat branden.
Controleer of de selectiehendel in stand N staat en trap het koppe-
lingspedaal in.
Het controlelampje van het Stop & Start-systeem dooft.
(In dit geval wordt de motor niet uitgezet als het koppelingspedaal wordt
losgelaten.)
: Indien van toepassing
Het Stop & Start-systeem zet bij het tot stilstand brengen van de
auto de motor uit als het koppelingspedaal wordt ingetrapt en
start de motor weer zodra de bestuurder het koppelingspedaal
laat opkomen.
Uitzetten van de motor
1
2
Opnieuw starten van de motor
AVENSIS_OM_OM20C20E_(EE).book Page 28 6 Tuesday, March 3, 2015 4:14 PM

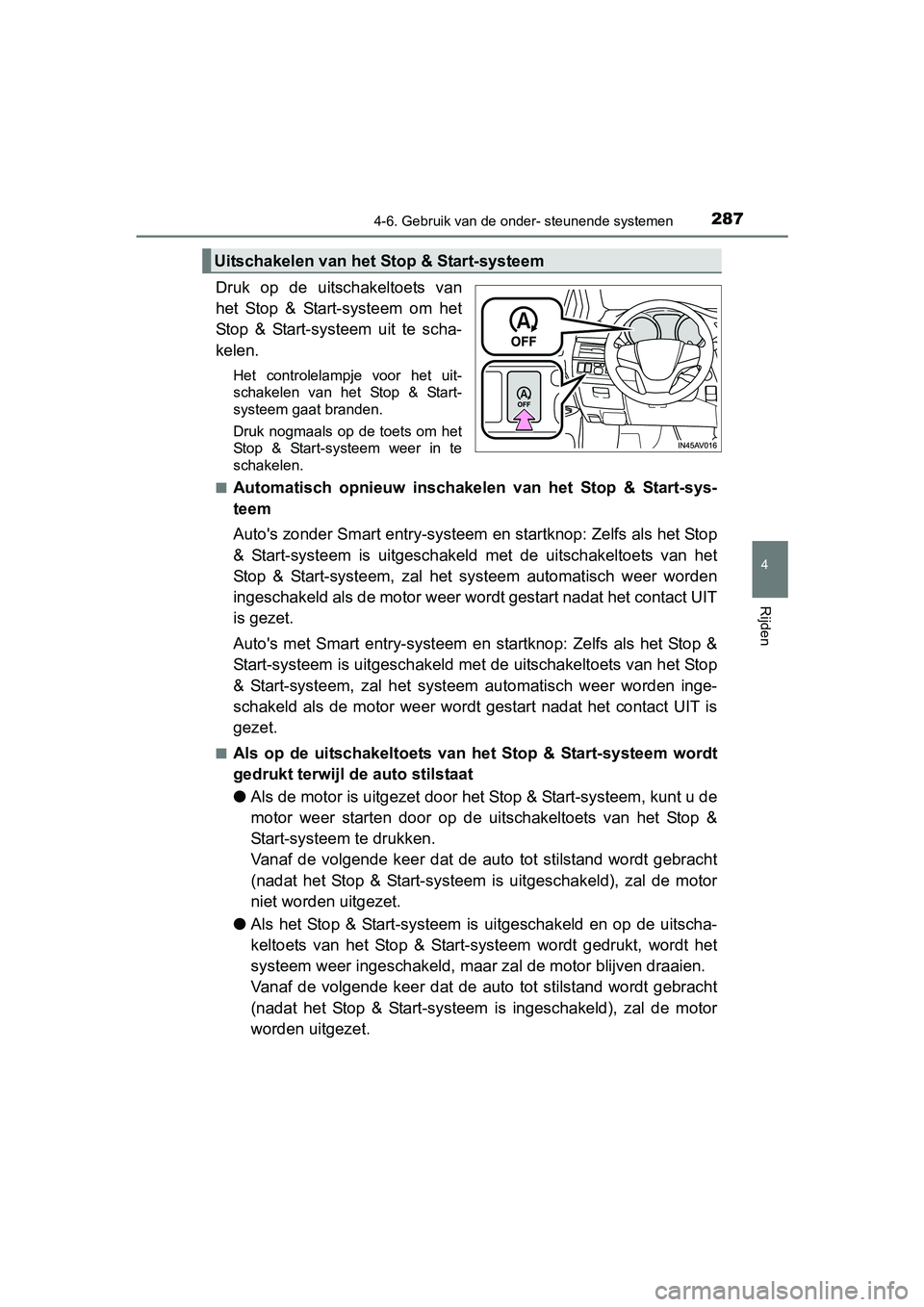

2874-6. Gebruik van de onder- steunende systemen
4
Rijden
AVENSIS_OM_OM20C20E_(EE)
Druk op de uitschakeltoets van
het Stop & Start-systeem om het
Stop & Start-systeem uit te scha-
kelen.
Het controlelampje voor het uit-
schakelen van het Stop & Start-
systeem gaat branden.
Druk nogmaals op de toets om het
Stop & Start-systeem weer in te
schakelen.
■
Automatisch opnieuw inschakelen van het Stop & Start-sys-
teem
Auto's zonder Smart entry-systeem en startknop: Zelfs als het Stop
& Start-systeem is uitgeschakeld met de uitschakeltoets van het
Stop & Start-systeem, zal het sy steem automatisch weer worden
ingeschakeld als de motor weer word t gestart nadat het contact UIT
is gezet.
Auto's met Smart entry-systeem en startknop: Zelfs als het Stop &
Start-systeem is uitgeschakeld met de uitschakeltoets van het Stop
& Start-systeem, zal het systeem automatisch weer worden inge-
schakeld als de motor weer wordt gestart nadat het contact UIT is
gezet.
■Als op de uitschakeltoets van het Stop & Start-systeem wordt
gedrukt terwijl de auto stilstaat
● Als de motor is uitgezet door het Stop & Start-systeem, kunt u de
motor weer starten door op de uitschakeltoets van het Stop &
Start-systeem te drukken.
Vanaf de volgende keer dat de auto tot stilstand wordt gebracht
(nadat het Stop & Start-systeem is uitgeschakeld), zal de motor
niet worden uitgezet.
● Als het Stop & Start-systeem is uitgeschakeld en op de uitscha-
keltoets van het Stop & Start-systeem wordt gedrukt, wordt het
systeem weer ingeschakeld, maar zal de motor blijven draaien.
Vanaf de volgende keer dat de auto tot stilstand wordt gebracht
(nadat het Stop & Start-systeem is ingeschakeld), zal de motor
worden uitgezet.
Uitschakelen van het Stop & Start-systeem
AVENSIS_OM_OM20C20E_(EE).book Page 28 7 Tuesday, March 3, 2015 4:14 PM

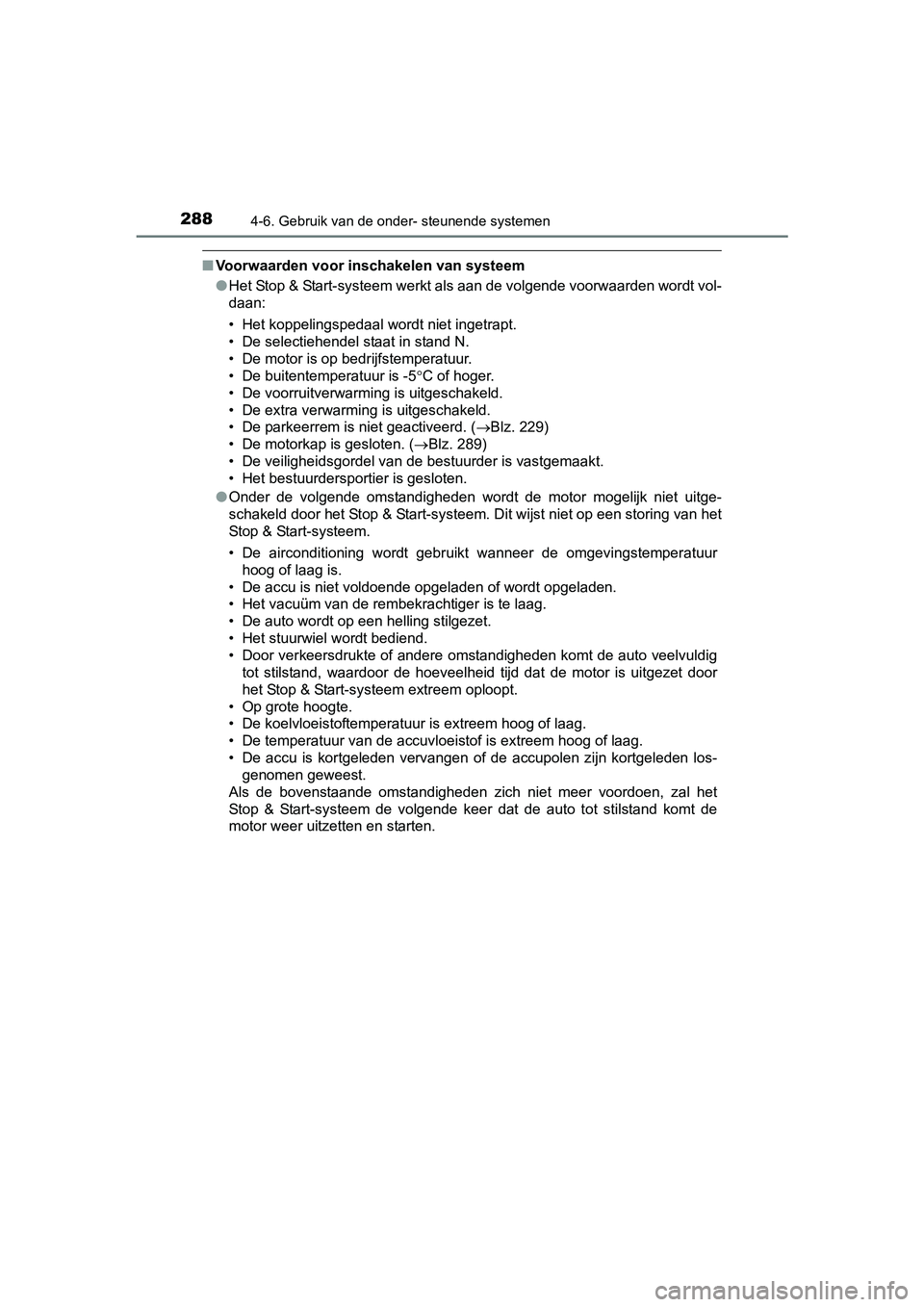

2884-6. Gebruik van de onder- steunende systemen
AVENSIS_OM_OM20C20E_(EE)
■Voorwaarden voor inschakelen van systeem
●Het Stop & Start-systeem werkt als aan de volgende voorwaarden wordt vol-
daan:
• Het koppelingspedaal wordt niet ingetrapt.
• De selectiehendel staat in stand N.
• De motor is op bedrijfstemperatuur.
• De buitentemperatuur is -5 C of hoger.
• De voorruitverwarming is uitgeschakeld.
• De extra verwarming is uitgeschakeld.
• De parkeerrem is niet geactiveerd. ( Blz. 229)
• De motorkap is gesloten. ( Blz. 289)
• De veiligheidsgordel van de bestuurder is vastgemaakt.
• Het bestuurdersportier is gesloten.
● Onder de volgende omstandigheden wordt de motor mogelijk niet uitge-
schakeld door het Stop & Start-systeem. Dit wijst niet op een storing van het
Stop & Start-systeem.
• De airconditioning wordt gebruikt wanneer de omgevingstemperatuur
hoog of laag is.
• De accu is niet voldoende opgeladen of wordt opgeladen.
• Het vacuüm van de rembekrachtiger is te laag.
• De auto wordt op een helling stilgezet.
• Het stuurwiel wordt bediend.
• Door verkeersdrukte of andere omstandigheden komt de auto veelvuldig tot stilstand, waardoor de hoeveelheid tijd dat de motor is uitgezet door
het Stop & Start-systeem extreem oploopt.
• Op grote hoogte.
• De koelvloeistoftemperatuur is extreem hoog of laag.
• De temperatuur van de accuvloeistof is extreem hoog of laag.
• De accu is kortgeleden vervangen of de accupolen zijn kortgeleden los- genomen geweest.
Als de bovenstaande omstandigheden zich niet meer voordoen, zal het
Stop & Start-systeem de volgende keer dat de auto tot stilstand komt de
motor weer uitzetten en starten.
AVENSIS_OM_OM20C20E_(EE).book Page 28 8 Tuesday, March 3, 2015 4:14 PM

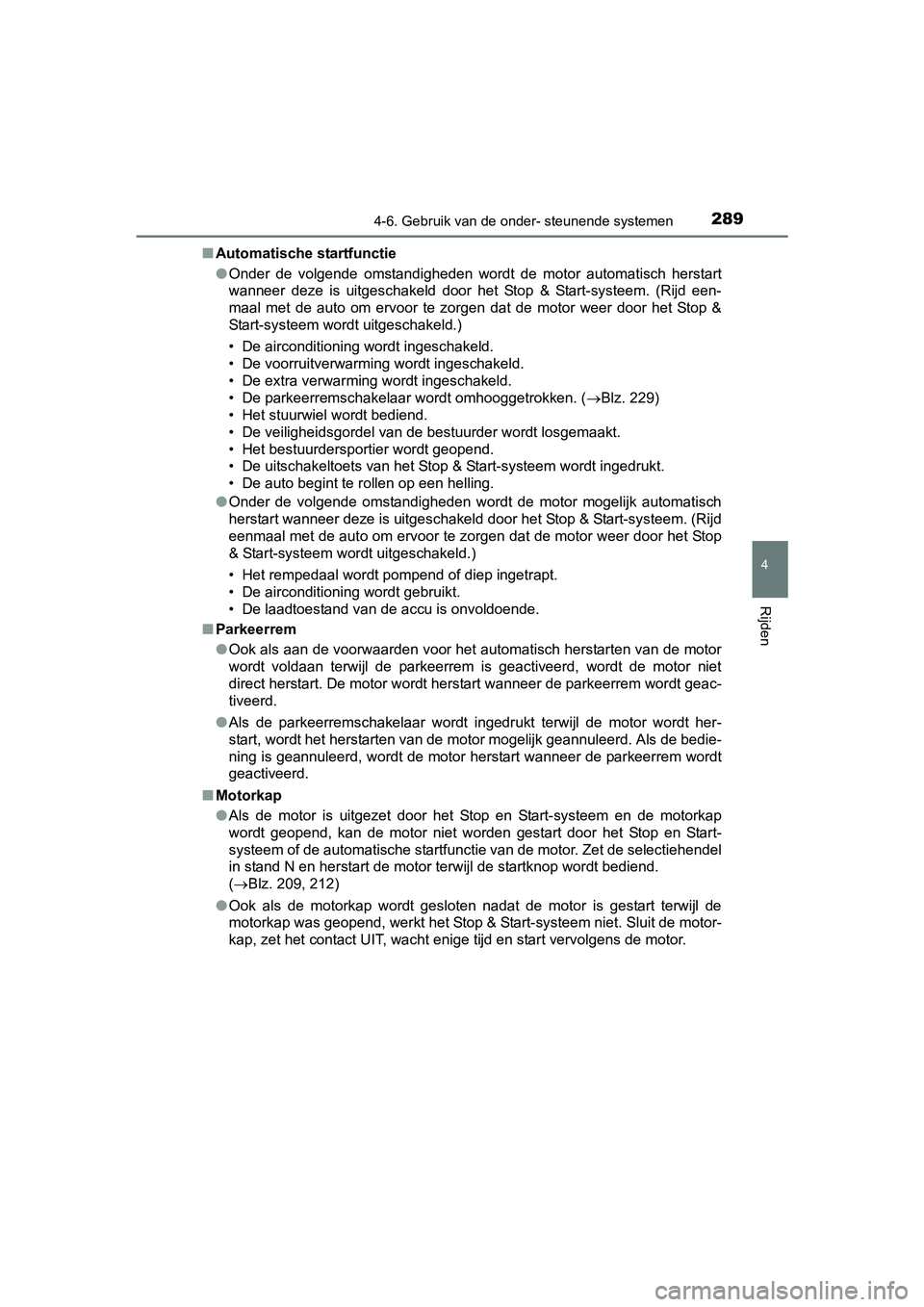

2894-6. Gebruik van de onder- steunende systemen
4
Rijden
AVENSIS_OM_OM20C20E_(EE)■
Automatische startfunctie
●Onder de volgende omstandigheden wordt de motor automatisch herstart
wanneer deze is uitgeschakeld door het Stop & Start-systeem. (Rijd een-
maal met de auto om ervoor te zorgen dat de motor weer door het Stop &
Start-systeem wordt uitgeschakeld.)
• De airconditioning wordt ingeschakeld.
• De voorruitverwarming wordt ingeschakeld.
• De extra verwarming wordt ingeschakeld.
• De parkeerremschakelaar wordt omhooggetrokken. ( Blz. 229)
• Het stuurwiel wordt bediend.
• De veiligheidsgordel van de bestuurder wordt losgemaakt.
• Het bestuurdersportier wordt geopend.
• De uitschakeltoets van het Stop & Start-systeem wordt ingedrukt.
• De auto begint te rollen op een helling.
● Onder de volgende omstandigheden wordt de motor mogelijk automatisch
herstart wanneer deze is uitgeschakeld door het Stop & Start-systeem. (Rijd
eenmaal met de auto om ervoor te zorgen dat de motor weer door het Stop
& Start-systeem wordt uitgeschakeld.)
• Het rempedaal wordt pompend of diep ingetrapt.
• De airconditioning wordt gebruikt.
• De laadtoestand van de accu is onvoldoende.
■ Parkeerrem
●Ook als aan de voorwaarden voor het automatisch herstarten van de motor
wordt voldaan terwijl de parkeerrem is geactiveerd, wordt de motor niet
direct herstart. De motor wordt herstart wanneer de parkeerrem wordt geac-
tiveerd.
● Als de parkeerremschakelaar wordt i ngedrukt terwijl de motor wordt her-
start, wordt het herstarten van de motor mogelijk geannuleerd. Als de bedie-
ning is geannuleerd, wordt de motor herstart wanneer de parkeerrem wordt
geactiveerd.
■ Motorkap
●Als de motor is uitgezet door het Stop en Start-systeem en de motorkap
wordt geopend, kan de motor niet worden gestart door het Stop en Start-
systeem of de automatische startfunctie van de motor. Zet de selectiehendel
in stand N en herstart de motor terwijl de startknop wordt bediend.
(Blz. 209, 212)
● Ook als de motorkap wordt gesloten nadat de motor is gestart terwijl de
motorkap was geopend, werkt het Stop & Start-systeem niet. Sluit de motor-
kap, zet het contact UIT, wacht enige tijd en start vervolgens de motor.
AVENSIS_OM_OM20C20E_(EE).book Page 28 9 Tuesday, March 3, 2015 4:14 PM

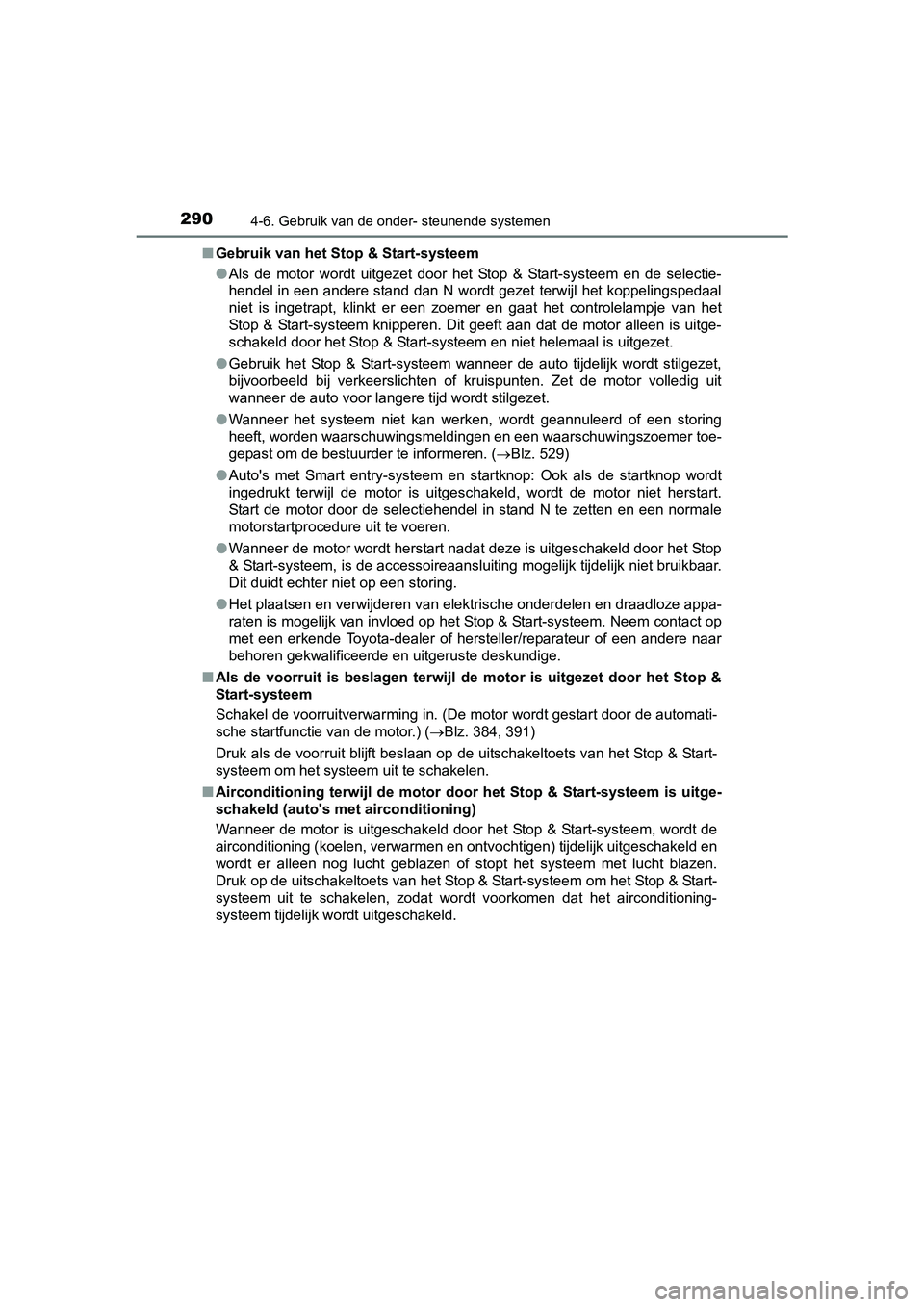

2904-6. Gebruik van de onder- steunende systemen
AVENSIS_OM_OM20C20E_(EE)■
Gebruik van het Stop & Start-systeem
●Als de motor wordt uitgezet door het Stop & Start-systeem en de selectie-
hendel in een andere stand dan N wordt gezet terwijl het koppelingspedaal
niet is ingetrapt, klinkt er een zoemer en gaat het controlelampje van het
Stop & Start-systeem knipperen. Dit geeft aan dat de motor alleen is uitge-
schakeld door het Stop & Start-systeem en niet helemaal is uitgezet.
● Gebruik het Stop & Start-systeem wanneer de auto tijdelijk wordt stilgezet,
bijvoorbeeld bij verkeerslichten of kruispunten. Zet de motor volledig uit
wanneer de auto voor langere tijd wordt stilgezet.
● Wanneer het systeem niet kan werken, wordt geannuleerd of een storing
heeft, worden waarschuwingsmeldingen en een waarschuwingszoemer toe-
gepast om de bestuurder te informeren. ( Blz. 529)
● Auto's met Smart entry-systeem en startknop: Ook als de startknop wordt
ingedrukt terwijl de motor is uitgeschakeld, wordt de motor niet herstart.
Start de motor door de selectiehendel in stand N te zetten en een normale
motorstartprocedure uit te voeren.
● Wanneer de motor wordt herstart nadat deze is uitgeschakeld door het Stop
& Start-systeem, is de accessoireaansluiting mogelijk tijdelijk niet bruikbaar.
Dit duidt echter niet op een storing.
● Het plaatsen en verwijderen van elektrische onderdelen en draadloze appa-
raten is mogelijk van invloed op het St op & Start-systeem. Neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de voorruit is beslagen terwijl de motor is uitgezet door het Stop &
Start-systeem
Schakel de voorruitverwarming in. (De motor wordt gestart door de automati-
sche startfunctie van de motor.) ( Blz. 384, 391)
Druk als de voorruit blijft beslaan op de uitschakeltoets van het Stop & Start-
systeem om het systeem uit te schakelen.
■ Airconditioning terwijl de motor door het Stop & Start-systeem is uitge-
schakeld (auto's met airconditioning)
Wanneer de motor is uitgeschakeld door het Stop & Start-systeem, wordt de
airconditioning (koelen, verwarmen en ontvochtigen) tijdelijk uitgeschakeld en
wordt er alleen nog lucht geblazen of stopt het systeem met lucht blazen.
Druk op de uitschakeltoets van het Stop & Start-systeem om het Stop & Start-
systeem uit te schakelen, zodat wordt voorkomen dat het airconditioning-
systeem tijdelijk wordt uitgeschakeld.
AVENSIS_OM_OM20C20E_(EE).book Page 29 0 Tuesday, March 3, 2015 4:14 PM

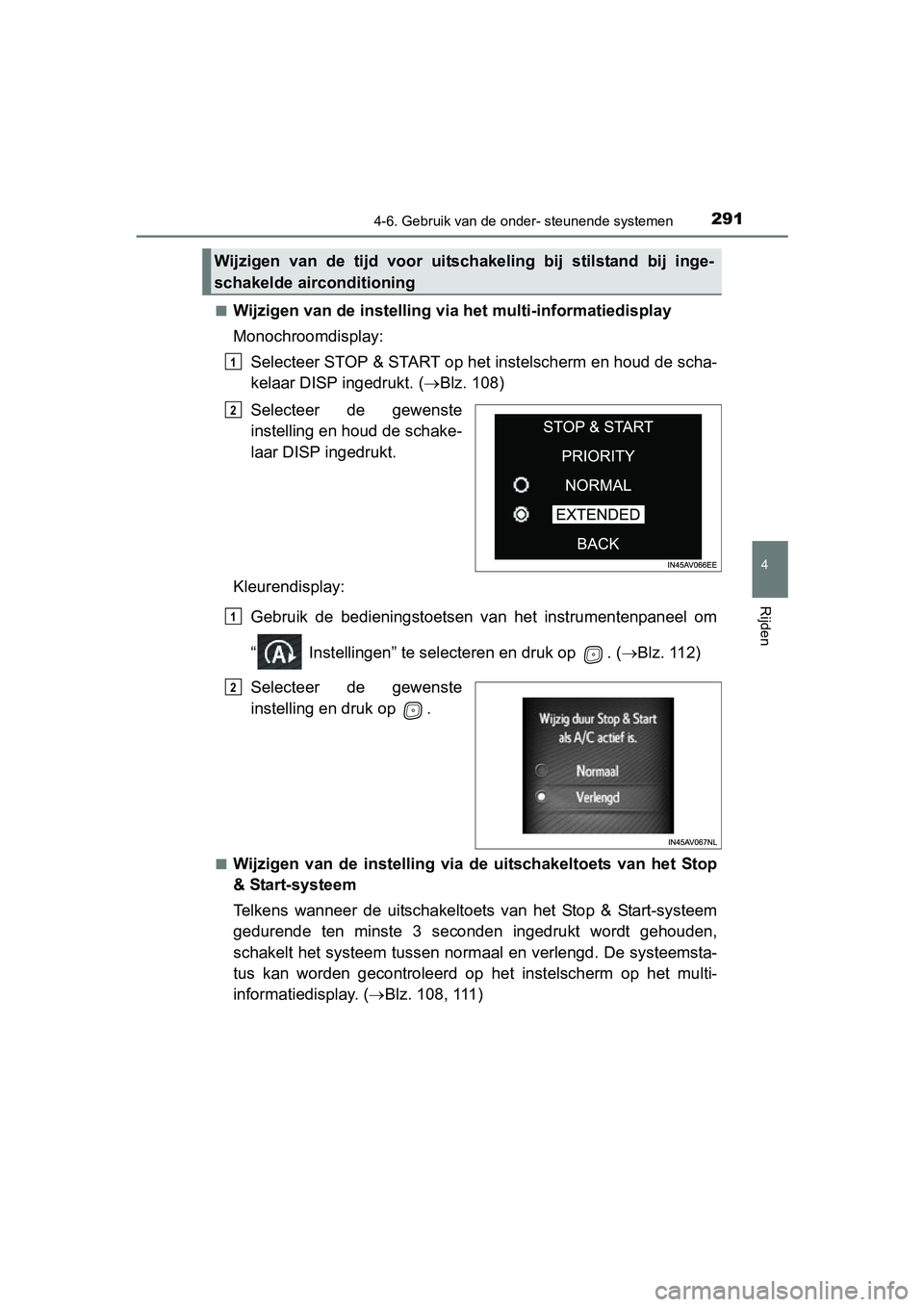

2914-6. Gebruik van de onder- steunende systemen
4
Rijden
AVENSIS_OM_OM20C20E_(EE)■
Wijzigen van de instelling via het multi-informatiedisplay
Monochroomdisplay:
Selecteer STOP & START op het instelscherm en houd de scha-
kelaar DISP ingedrukt. ( Blz. 108)
Selecteer de gewenste
instelling en houd de schake-
laar DISP ingedrukt.
Kleurendisplay: Gebruik de bedieningstoetsen v an het instrumentenpaneel om
“ Instellingen” te selecteren en druk op . ( Blz. 112)
Selecteer de gewenste
instelling en druk op .
■Wijzigen van de instelling via de uitschakeltoets van het Stop
& Start-systeem
Telkens wanneer de uitschakelt oets van het Stop & Start-systeem
gedurende ten minste 3 seconden ingedrukt wordt gehouden,
schakelt het systeem tussen norm aal en verlengd. De systeemsta-
tus kan worden gecontroleerd op het instelscherm op het multi-
informatiedisplay. ( Blz. 108, 111)
Wijzigen van de tijd voor uit schakeling bij stilstand bij inge-
schakelde airconditioning
1
2
1
2
AVENSIS_OM_OM20C20E_(EE).book Page 29 1 Tuesday, March 3, 2015 4:14 PM

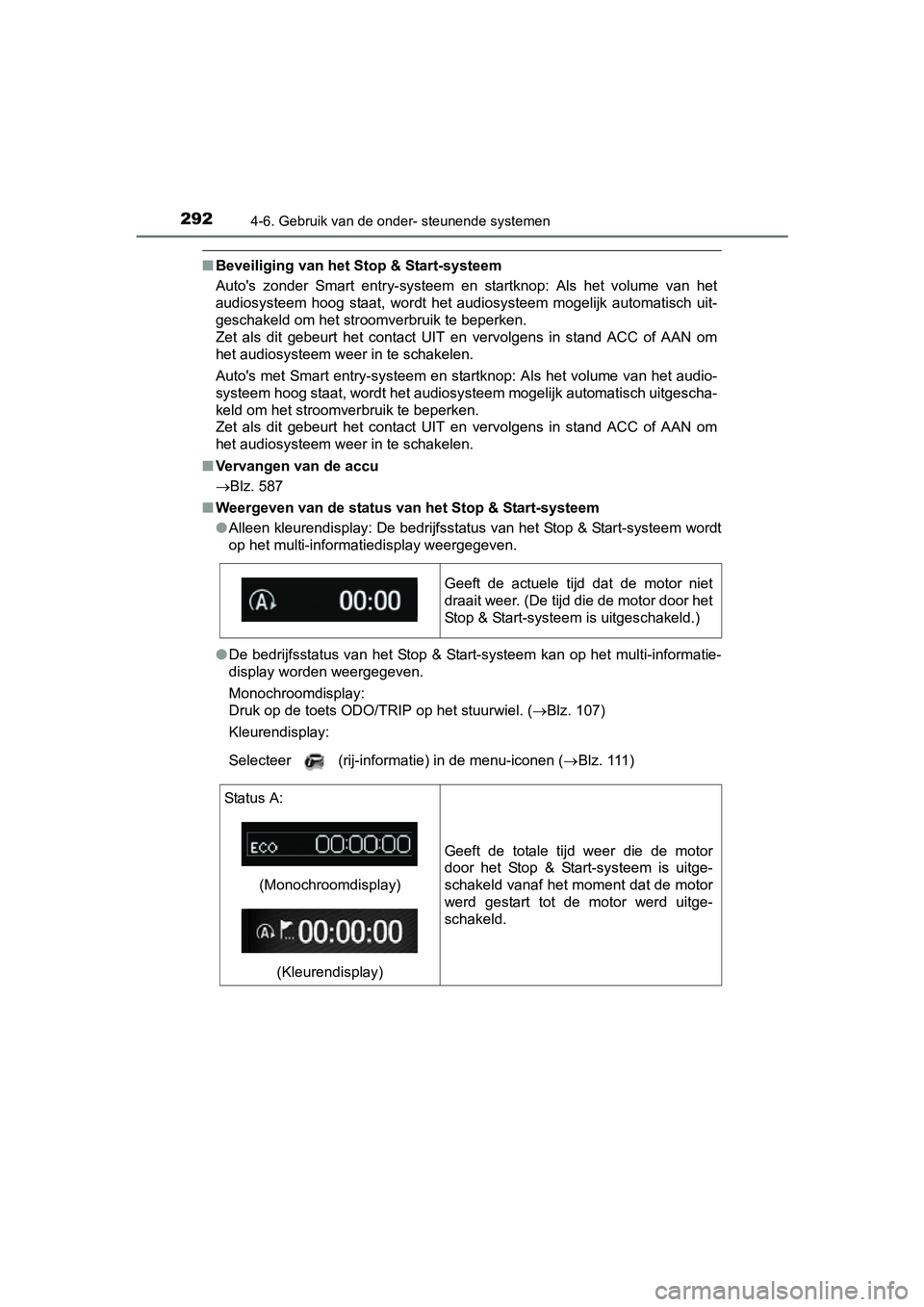

2924-6. Gebruik van de onder- steunende systemen
AVENSIS_OM_OM20C20E_(EE)
■Beveiliging van het Stop & Start-systeem
Auto's zonder Smart entry-systeem en startknop: Als het volume van het
audiosysteem hoog staat, wordt het audiosysteem mogelijk automatisch uit-
geschakeld om het stroomverbruik te beperken.
Zet als dit gebeurt het contact UIT en vervolgens in stand ACC of AAN om
het audiosysteem weer in te schakelen.
Auto's met Smart entry-systeem en startknop: Als het volume van het audio-
systeem hoog staat, wordt het audiosysteem mogelijk automatisch uitgescha-
keld om het stroomverbruik te beperken.
Zet als dit gebeurt het contact UIT en vervolgens in stand ACC of AAN om
het audiosysteem weer in te schakelen.
■ Vervangen van de accu
Blz. 587
■ Weergeven van de status van het Stop & Start-systeem
● Alleen kleurendisplay: De bedrijfsstatus van het Stop & Start-systeem wordt
op het multi-informatiedisplay weergegeven.
● De bedrijfsstatus van het Stop & Start-systeem kan op het multi-informatie-
display worden weergegeven.
Monochroomdisplay:
Druk op de toets ODO/TRIP op het stuurwiel. ( Blz. 107)
Kleurendisplay:
Selecteer (rij-informatie) in de menu-iconen ( Blz. 111)
Geeft de actuele tijd dat de motor niet
draait weer. (De tijd die de motor door het
Stop & Start-systeem is uitgeschakeld.)
Status A:
(Monochroomdisplay)(Kleurendisplay) Geeft de totale tijd weer die de motor
door het Stop & Start-systeem is uitge-
schakeld vanaf het moment dat de motor
werd gestart tot de motor werd uitge-
schakeld.
AVENSIS_OM_OM20C20E_(EE).book Page 29
2 Tuesday, March 3, 2015 4:14 PM
