2016 TOYOTA AURIS display

INNHOLD2
OM12J31NOTil informasjon ................................8
Slik leser du denne håndboken ....12
Lete opp et emne .........................13
Bildeinnholdsfortegnelse ..............14
1-1. For sikker bruk
Før du begynner å kjøre ......26
Kjøresikkerhet ......................28
Sikkerhetsbelter ...................30
SRS-kollisjonsputer .............34
Manuell av/på-bryter for kollisjonspute .....................44
Sikkerhetsinformasjon for barn ...................................46
Barneseter ...........................47
Montere barneseter .............56
Advarsler om eksos .............66
1-2. Tyverisikringssystem Startsperre ...........................67
Alarm ...................................69 2. Instrumentpanel
Indikatorer og varsellamper ..................... 74
Instrumenter og målere ....... 80
Multiinformasjonsdisplay (3 runde
instrumentmålere) ............. 83
Multiinformasjonsdisplay (2 runde
instrumentmålere) ............. 88
Informasjon om drivstofforbruk ................... 99
3-1. Informasjon om nøkler Nøkler................................ 104
3-2. Åpne, lukke og låse dørene
Sidedører .......................... 110
Bakluke ............................. 116
Smart inngangs- og startsystem...................... 121
3-3. Justere setene Forseter ............................. 128
Bakseter ............................ 130
Hodestøtter ....................... 133
3-4. Justere rattet og speilene Ratt.................................... 135
Innvendig speil .................. 137
Utvendige speil.................. 139
3-5. Åpne og lukke vinduene Elektriske vinduer .............. 142
1Sikkerhet
2Instrumentpanel
3Bruk av komponentene
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 2 Wednesday, December 16, 2015 4:52 PM

17Bildeinnholdsfortegnelse
OM12J31NOMultiinformasjonsdisplay . . . . . . . . . . . . . . . . . . . . . . . . . S. 83, 88
Hvis en varselmelding eller indikator vises
*1 . . . . . . . . . . . . . S. 501
Parkeringsbrems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 194
Sette på / løse ut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 194
Forholdsregler for vinter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 293
Varsellyd/-melding
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 194
Blinklyshendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 193
Hovedlysbryter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 195
Frontlys / parklys foran / baklys / kjørelys . . . . . . . . . . . . . . . . S. 195
Tåkelys foran
*3 / tåkelys bak . . . . . . . . . . . . . . . . . . . . . . . . . S. 201
Bryter for vindusvisker og -spyler . . . . . . . . . . . . . . . . . . . . S. 203
Bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 203
Etterfylle spylervæske . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 439
Frontlyktespylere
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 203
Bryter for varselblinklys . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 478
Utløserspak for panser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 417
Utløserhendel og låsehendel for tilte- og teleskopratt . . . S. 135
Justering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 135
Varmeapparat
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 356
Klimaanlegg
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 361
Bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 356, 361
Varmetråder i bakruten . . . . . . . . . . . . . . . . . . . . . . . . . . S. 358, 365
Audiosystem
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 296
Navigasjons-/multimediesystem
*3, 4
Reiseinformasjon / tidligere oppføring . . . . . . . . . . . . . . . . . . . . S. 99
Nullstillingsbryter for varsling av dekktrykk
*3. . . . . . . . . . S. 444
*1: Biler med 2 runde instrumentmålere
*2: Biler med Multidrive
*3: Utstyrsavhengig
*4: Se ”Brukerhåndbok for navigasjons- og multimediesystem”.
4
5
6
7
8
9
10
11
12
13
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 17 Wednesday, December 16, 2015 4:52 PM

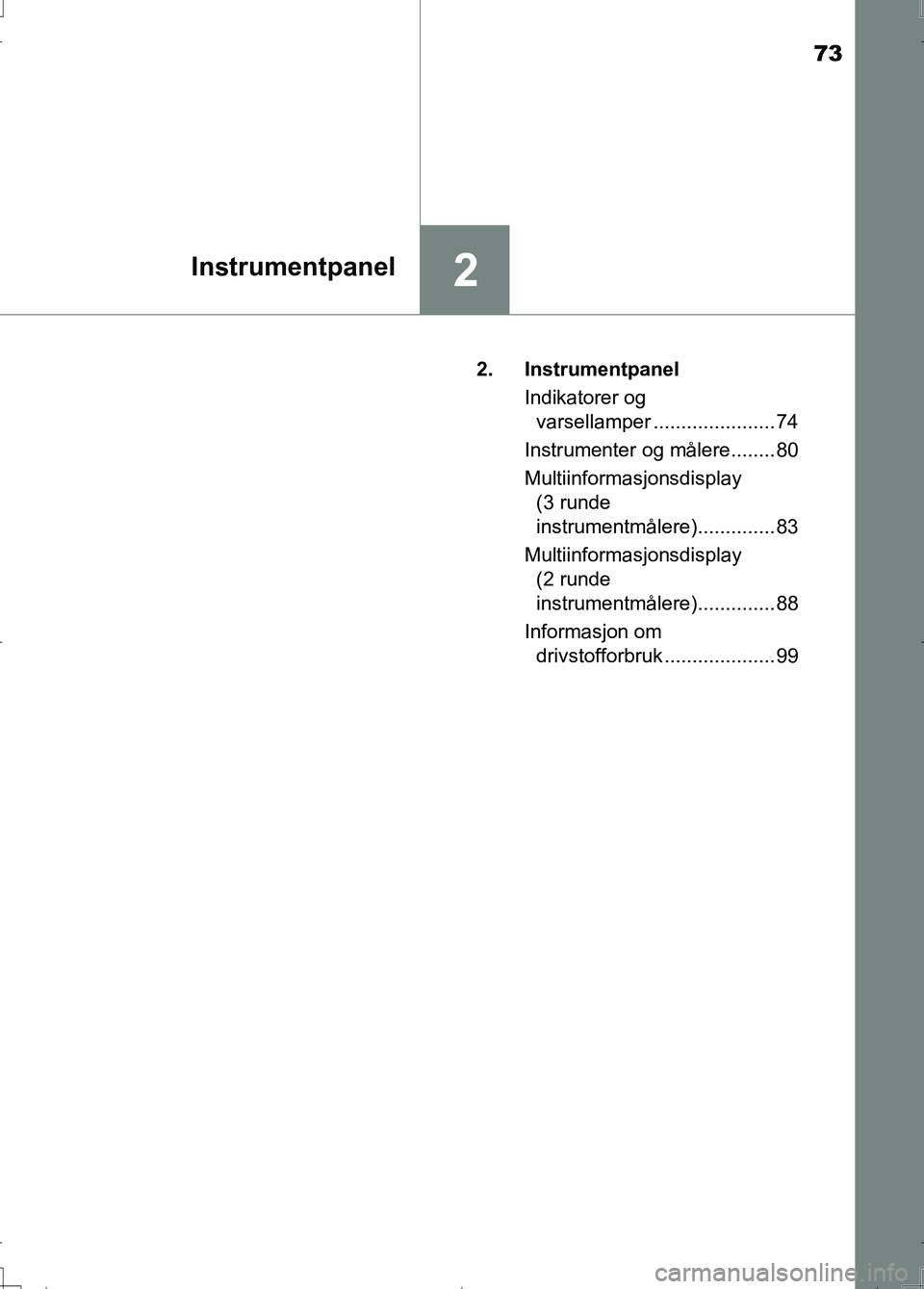

73
2Instrumentpanel
OM12J31NO2. Instrumentpanel
Indikatorer og varsellamper ...................... 74
Instrumenter og målere........ 80
Multiinformasjonsdisplay (3 runde
instrumentmålere).............. 83
Multiinformasjonsdisplay (2 runde
instrumentmålere).............. 88
Informasjon om drivstofforbruk .................... 99
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 73 Wednesday, December 16, 2015 4:52 PM

762. Instrumentpanel
OM12J31NO
*1: Disse lampene, unntatt de som vises i multiinformasjonsdisplayet, tennesnår tenningsbryteren settes i ”ON” (biler uten smart inngangs- og startsys-
tem) eller i IG-ON-modus (biler med smart inngangs- og startsystem) for å
vise at det utføres en systemkontroll. De slukkes når motoren har startet,
eller etter noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes,
kan det være en feil i et system. Få bilen kontrollert hos en autorisert Toy-
ota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
*2: Lampen blinker for å indikere en feil.
*3: Lampen blinker raskt for å varsle om at rattlåsen ikke er frigjort.
*4: Denne lampen lyser på midtpanelet.
*3
(Grønn)
(utstyrsavhengig)
Indikator for smart inn-
gangs- og startsystem
(S. 175)
*4
Varsellamper for bakse-
tepassasjerenes sikker-
hetsbelter ( S. 493)
(Gul)
(utstyrsavhengig)
Indikator for smart inn-
gangs- og startsystem
(S. 493)*1
(utstyrsavhengig)
Varsellampe for dekk-
trykk ( S. 494)
Varsellampe for lavt driv-
stoffnivå ( S. 493)*1
(utstyrsavhengig)
Hovedvarsellampe
(S. 494)
Varsellampe for førers
og forsetepassasjerens
sikkerhetsbelte
(S. 493)
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 76 Wednesday, December 16, 2015 4:52 PM

782. Instrumentpanel
OM12J31NO
*1: Disse lampene, unntatt de som vises i multiinformasjonsdisplayet, tennesnår tenningsbryteren settes i ”ON” (biler uten smart inngangs- og startsys-
tem) eller i IG-ON-modus (biler med smart inngangs- og startsystem) for å
vise at det utføres en systemkontroll. De slukkes når motoren har startet,
eller etter noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes,
kan det være en feil i et system. Få bilen kontrollert hos en autorisert Toy-
ota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
*2: Indikatorlampen blinker for å vise at systemet er i drift.
*3: Biler med 3 runde instrumentmålere
*4: Biler med 2 runde instrumentmålere
*5: Lampen tennes ikke når systemet er deaktivert.
*6: Denne lampen lyser på midtpanelet.
*7: Når utetemperaturen er omtrent 3 °C eller lavere, blinker indikatoren i ca.10 sekunder, og lyser deretter kontinuerlig.
*1, 3
(utstyrsavhengig)
Girskiftindikator
(S. 191)
(utstyrsavhengig)
Indikatorlampe for for-
varming av motor
(S. 171, 175)
*4
(utstyrsavhengig)
Girskiftindikator
(S. 191)
(Grønn)
(utstyrsavhengig)
Indikator for smart inn-
gangs- og startsystem
(S. 175)
*1, 5
(utstyrsavhengig)
Indikatorlampe for miljø-
vennlig kjøring
(S. 86, 96)*7
(utstyrsavhengig)
Indikator for lav utetem-
peratur ( S. 80)
*6Sikkerhetsindikator
(S. 67, 69)*1, 6”PASSENGER AIR
BAG”-indikator ( S. 44)
(utstyrsavhengig)
”SPORT”-indikator
(S. 186)
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 78 Wednesday, December 16, 2015 4:52 PM

812. Instrumentpanel
OM12J31NO
2
Instrumentpanel
Turteller
Viser motorturtallet i omdreininger per minutt.
Speedometer
Viser bilens hastighet.
Utetemperatur
Viser utetemperaturer mellom –40 °C og 50 °C.
2 runde instrumentmålere: Indikatoren for lav utetemperatur tennes når
omgivelsestemperaturen er 3 °C eller lavere.
Girstillings- og girindikator (utstyrsavhengig)
S. 185
Drivstoffmåler
Viser resterende mengde drivstoff i tanken.
Måler for motorens kjølevæsketemperatur
Viser motorens kjølevæsketemperatur.
3 runde instrumentmålere (biler med Multidrive): Når gjennomsnittlig driv-
stofføkonomi vises, vises displayet for sone for miljøvennlig kjøring ( S. 86)
i stedet for kjølevæs ketemperaturmåleren.
Multiinformasjonsdisplay
S. 83, 88
Displayendringsbryter
Endrer elementet som vises i multiinformasjonsdisplayet.
”DISP”-bryteren på rattet kan også brukes til å endre element som vises i
multiinformasjonsdisplayet.
1
2
3
4
5
6
7
8
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 81 Wednesday, December 16, 2015 4:52 PM

822. Instrumentpanel
OM12J31NO
nMålerne og displayet lyser når
Biler uten smart inngangs- og startsystem
Tenningsbryteren står på ”ON”.
Biler med smart inngangs- og startsystem
Tenningsbryteren står i IG-ON-modus.
n Utvendig temperaturmåler
lI følgende situasjoner vises kanskje ikke riktig utetemperatur, eller displayet
kan bruke lenger tid enn normalt på å skifte.
• Når bilen er stanset eller kjør er med lav hastighet (under 15 km/t)
• Når utetemperaturen plutselig endres (f.eks. ved inngang/utgang fra garasje, tunnel, e.l.)
l Hvis ”  ” vises kontinuerlig, kan det være en feil i systemet. Bring bilen til
en autorisert Toyota-forhandler, elle r en annen behørig kvalifisert og utstyrt
faginstans.
OBS
n Unngå skade på motoren og motorens komponenter
l La ikke indikatorviseren på turtelleren komme inn i det røde feltet som
markerer maksimalt turtall.
l I følgende situasjoner kan motoren være overopphetet. Hvis det skjer,
stanser du umiddelbart bilen på et sikkert sted og kontrollerer motoren
etter at den er helt nedkjølt. ( S. 546)
• 3 runde instrumentmålere: Varsellampen for høy kjølevæsketemperatur lyser
• 2 runde instrumentmålere: Motorens kjølevæsketemperatur når den røde sonen
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 82 Wednesday, December 16, 2015 4:52 PM

832. Instrumentpanel
OM12J31NO
2
Instrumentpanel
Multiinformasjonsdisplayet gir føreren en mengde informasjon om kjø-
reforhold, blant annet utvendig lufttemperatur.
l Måler for kjølevæskestempera-
tur ( S. 80)
l Utetemperatur ( S. 80)
l Girstillings- og girindikator
(utstyrsavhengig) ( S. 185)
l Reiseinformasjon / kjøreinfor-
masjon / målerlyskontroll
( S. 84)
Viser følgende elementer: • Kilometerteller
• Trippteller
• Driftstid for stopp- og startsystemet (utstyrsavhengig)
• Total driftstid for stopp- og startsystemet (utstyrsavhengig)
• Gjennomsnittlig drivstofforbruk
• Kjørerekkevidde
• Målerlyskontroll
l Tilpasning av display ( S. 86)
• Indikator for miljøvennlig kjøring (utstyrsavhengig)
• Driftstid for stopp- og startsystemet (utstyrsavhengig)
Multiinformasjonsdispl ay (3 runde instru-
mentmålere)
Displayelementer
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 83 Wednesday, December 16, 2015 4:52 PM
