2016 PEUGEOT 5008 ECO mode

182
RéactivationAnomalie de
fonctionnement
En cas de dysfonctionnement du système, le
voyant de la commande "ECO OFF" clignote,
puis s'allume fixement.
Faites vérifier par le réseau PEUGEOT ou par
un atelier qualifié.
En cas d'anomalie en mode STOP, il est
possible que le véhicule cale : tous les témoins
du combiné s'allument. Il est alors nécessaire
de couper le contact, puis de redémarrer avec
la clé.
Entretien
Ce système nécessite une batterie 12 V de
technologie et de caractéristiques spécifiques
(références disponibles auprès du réseau
PEUGEOT).
Le montage d'une batterie non référencée
par PEUGEOT entraîne des risques de
dysfonctionnement du système.
Pour la recharger, utilisez un chargeur 12 V et
n'inversez pas les polarités.
Appuyez de nouveau sur la
commande


"ECO

OFF"
.
Le système est de nouveau actif ; ceci
est signalé par l'extinction du voyant de la
commande et d'un message sur l'afficheur.
Le système se réactive
automatiquement à chaque nouveau
démarrage avec la clé. Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T.
Le Stop & Start fait appel à une
technologie avancée. Pour toute
intervention sur votre véhicule,
adressez-vous au réseau PEUGEOT ou
à un atelier qualifié.
En cas de conduite sur chaussée
inondée ou de passage de gué, coupez
la fonction Stop & Start et roulez au
pas.
Conduite

183

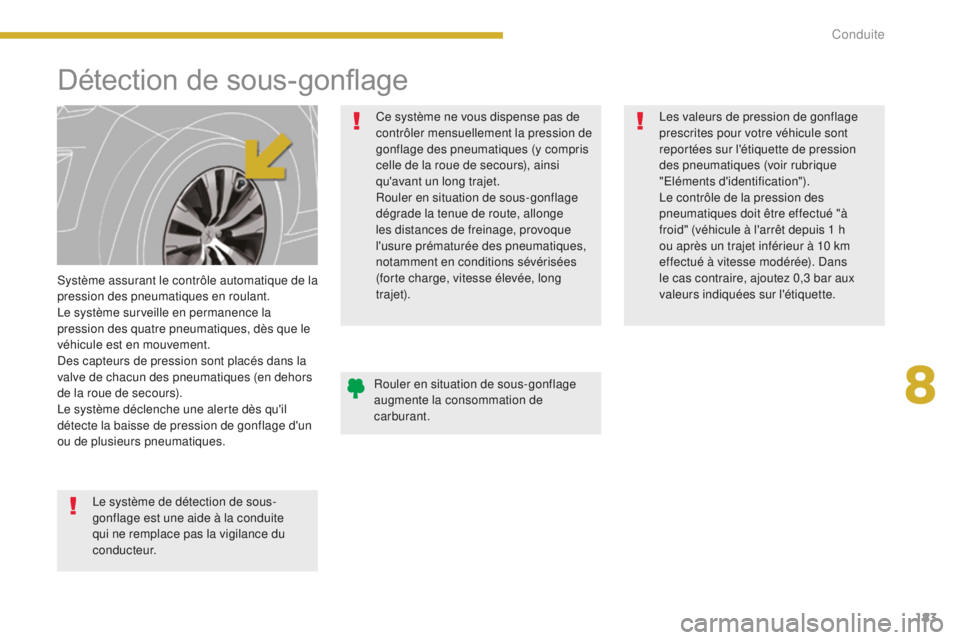

Détection de sous-gonflage
Système assurant le contrôle automatique de la
pression des pneumatiques en roulant.
Le système surveille en permanence la
pression des quatre pneumatiques, dès que le
véhicule est en mouvement.
Des capteurs de pression sont placés dans la
valve de chacun des pneumatiques (en dehors
de la roue de secours).
Le système déclenche une alerte dès qu'il
détecte la baisse de pression de gonflage d'un
ou de plusieurs pneumatiques.Ce système ne vous dispense pas de
contrôler mensuellement la pression de
gonflage des pneumatiques (y compris
celle de la roue de secours), ainsi
qu'avant un long trajet.
Rouler en situation de sous-gonflage
dégrade la tenue de route, allonge
les distances de freinage, provoque
l'usure prématurée des pneumatiques,
notamment en conditions sévérisées
(forte charge, vitesse élevée, long
trajet).
Les valeurs de pression de gonflage
prescrites pour votre véhicule sont
reportées sur l'étiquette de pression
des pneumatiques (voir rubrique
"Eléments d'identification").
Le contrôle de la pression des
pneumatiques doit être effectué "à
froid" (véhicule à l'arrêt depuis 1 h
ou après un trajet inférieur à 10 km
effectué à vitesse modérée). Dans
le cas contraire, ajoutez 0,3 bar aux
valeurs indiquées sur l'étiquette.
Rouler en situation de sous-gonflage
augmente la consommation de
carburant.
Le système de détection de sous-
gonflage est une aide à la conduite
qui ne remplace pas la vigilance du
c o n d u c t e u r.
8
Conduite

196
Capot
F Poussez vers la gauche la commande extérieure B et soulevez le capot. F

D
éclippez la béquille C de son logement.
F
F
ixez la béquille dans le cran pour
maintenir le capot ouvert.
Fermeture
F Sortez la béquille du cran de maintien.
F C lippez la béquille dans son logement.
F

A
baissez le capot et lâchez-le en fin de
course.
F

T
irez le capot pour vérifier son bon
verrouillage.
Ouverture
F Ouvrez la porte avant gauche.
F T irez la commande intérieure A , située en
bas de l'encadrement de la porte. Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T. L'implantation de la commande
intérieure empêche toute ouverture,
tant que la porte avant gauche est
fermée.
N'ouvrez pas le capot en cas de vent
violent.
Moteur chaud, manipulez avec
précaution la commande extérieure et
la béquille de capot (risque de brûlure).
Le moto-ventilateur peut se mettre
en marche après l’arrêt du moteur :
prenez garde aux objets ou aux
vêtements qui pourraient se prendre
dans l’hélice.
En raison de la présence d’équipements
électriques dans le compartiment
moteur, il est recommandé de limiter les
expositions à l’eau (pluie, lavage, ...).
Vérifications

223
Accès à la roue de secours
La roue de secours est maintenue par un
système de treuil sous le véhicule.F
S oulevez le plancher accordéon.
F

S
oulevez la découpe de la moquette
du coffre pour accéder à l'écrou de
commande de déverrouillage du treuil.
Faites attention, le flacon de liquide
contient de l’éthylène-glycol, ce produit
est nocif en cas d’ingestion et irritant
pour les yeux. Tenez ce produit hors de
portée des enfants.
La date limite d'utilisation du liquide est
inscrite sous le flacon.
Le flacon est à usage unique ; même
entamé, il doit être remplacé.
Après utilisation, ne jetez pas le flacon
dans la nature, rapportez-le dans le
réseau PEUGEOT ou à un organisme
chargé de sa récupération.
N'oubliez pas de vous réapprovisionner
avec un nouveau flacon de produit de
colmatage disponible dans le réseau
PEUGEOT ou dans un atelier qualifié.
Si le véhicule est équipé de la détection
de sous-gonflage, le témoin de sous-
gonflage sera toujours allumé après
la réparation de la roue jusqu'à la
réinitialisation du système par le réseau
PEUGEOT ou par un atelier qualifié.
Changement d'une roue
Mode opératoire de démontage d'une roue endommagée et de montage de la roue de secours au
moyen de l'outillage fourni avec le véhicule.
Voir rubrique "Outillage de bord".
Le cric doit être utilisé uniquement
pour remplacer un pneumatique
endommagé.
Le cric ne nécessite aucun entretien.
Retrait de la roue
10
Informations pratiques

233

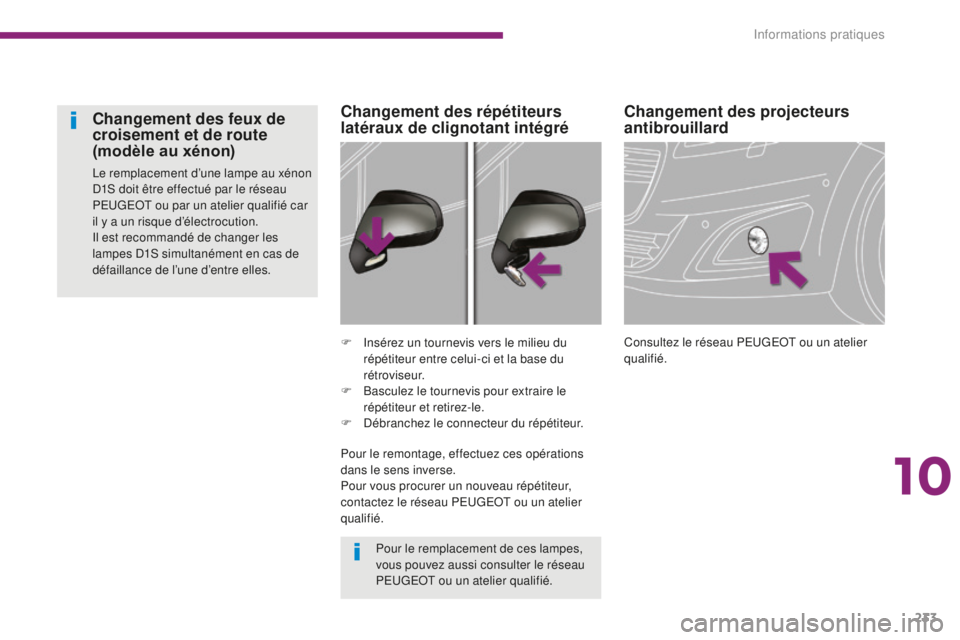

Changement des projecteurs
antibrouillard
Consultez le réseau PEUGEOT ou un atelier
qualifié.
F
I
nsérez un tournevis vers le milieu du
répétiteur entre celui-ci et la base du
rétroviseur.
F

B

asculez le tournevis pour extraire le
répétiteur et retirez-le.
F

D

ébranchez le connecteur du répétiteur.
Changement des répétiteurs
latéraux de clignotant intégré
Changement des feux de
croisement et de route
(modèle au xénon)
Le remplacement d’une lampe au xénon
D1S doit être effectué par le réseau
PEUGEOT ou par un atelier qualifié car
il y a un risque d’électrocution.
Il est recommandé de changer les
lampes D1S simultanément en cas de
défaillance de l’une d’entre elles.
Pour le remplacement de ces lampes,
vous pouvez aussi consulter le réseau
PEUGEOT ou un atelier qualifié.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour vous procurer un nouveau répétiteur,
contactez le réseau PEUGEOT ou un atelier
qualifié.
10
Informations pratiques

237
Changement d'un fusible
Accès aux outillagesRemplacement d'un fusible
F Utilisez la pince spéciale pour extraire le
fusible de son logement.
F

R
emplacez toujours le fusible défectueux
par un fusible d'intensité équivalente.
F

V
érifiez la correspondance entre le numéro
gravé sur la boîte, l'intensité gravée sur le
dessus et les tableaux ci-après. Bon
Mauvais
Avant de remplacer un fusible, il est nécessaire
de connaître la cause de la panne et d'y
remédier.
F

R
epérez le fusible défectueux en regardant
l'état de son filament.
Mode opératoire de remplacement d'un fusible défectueux par un fusible neuf pour remédier à une
panne sur la fonction correspondante.
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
PEUGEOT et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
Installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur
votre véhicule, consultez le réseau
PEUGEOT ou un atelier qualifié.
La pince d'extraction des fusibles est installée
au dos du couvercle de la boîte à fusibles de
planche de bord.
Pour y accéder :
F

R

etirez complètement le couvercle.
F

R

etirez la pince. Le remplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule.
Consultez le réseau PEUGEOT ou un
atelier qualifié.
10
Informations pratiques

244
Batterie 12 V
Accès à la batterie
La batterie est située sous le capot moteur.
Pour y accéder :
F
o
uvrez le capot avec la manette intérieure,
puis extérieure,
F

f
ixez la béquille de capot,
F

r
etirez le cache plastique pour accéder à la
borne (+),
Débranchement de la borne (+)
F Relevez la palette D au maximum pour déverrouiller le collier E .
Rebranchement de la borne (+)
F Positionnez le collier E ouvert du câble sur
la borne (+) de la batterie.
F

A
ppuyez verticalement sur le collier E pour
bien le positionner contre la batterie.
F

V
errouillez le collier en écartant l’ergot
de positionnement puis en rabaissant la
palette D .
La présence de cette étiquette, notamment
avec le Stop & Start, indique l’utilisation d’une
batterie au plomb 12 V de technologie et de
caractéristiques spécifiques, qui nécessite, en
cas de débranchement ou de remplacement,
l’intervention exclusive du réseau PEUGEOT
ou d’un atelier qualifié.
Après le remontage de la batterie, le
Stop &

Start ne sera actif qu’après une
immobilisation continue du véhicule, dont la
durée dépend des conditions climatiques et de
l’état de charge de la batterie ( jusqu’à environ
8 heures).
Avec le Stop & Start, la recharge de la batterie
ne nécessite pas de débranchement. Mode opératoire pour démarrer le moteur à
partir d'une autre batterie ou pour recharger
votre batterie déchargée.
Ne forcez pas en appuyant sur
la palette, car si le collier est mal
positionné, le verrouillage est
alors impossible ; recommencez la
procédure.
Informations pratiques

247
Sortie du mode
Ces fonctions seront réactivées
automatiquement à la prochaine utilisation du
véhicule.
Pour retrouver l'usage immédiat de ces
fonctions, démarrez le moteur et laissez-le
tourner au moins 5 minutes.
Mode délestageMode économie d'énergie
Entrée dans le mode
Une fois ce temps écoulé, un message d'entrée
en mode économie d'énergie apparaît sur
l'écran et les fonctions actives sont mises en
veille.
Système gérant l’utilisation de certaines
fonctions par rapport au niveau d’énergie
restant dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions, telles que
l’air conditionné, le dégivrage de la lunette
arrière...
Les fonctions neutralisées sont
automatiquement réactivées dès que les
conditions le permettent.
Système gérant la durée d'utilisation de certaines fonctions pour préserver une charge suffisante
de la batterie.
Après l'arrêt du moteur, vous pouvez encore utiliser, pendant une durée cumulée maximale de
trente minutes, des fonctions telles que le système audio et télématique, les essuie-vitres, les feux
de croisement, les plafonniers...
Ce temps peut être fortement réduit si la charge de la batterie est faible.
Si une communication téléphonique est
engagée au même moment, celle-ci
sera maintenue pendant 5 minutes avec
le kit mains-libres de votre WIP Sound
ou de votre WIP Nav. Respectez le temps de mise en route
du moteur pour assurer une charge
correcte de la batterie.
N'utilisez pas de façon répétée et
continue le redémarrage du moteur
pour recharger la batterie.
Une batterie déchargée ne permet
pas le démarrage du moteur (voir
paragraphe "Batterie").
10
Informations pratiques
