2016 PEUGEOT 5008 stop start

196

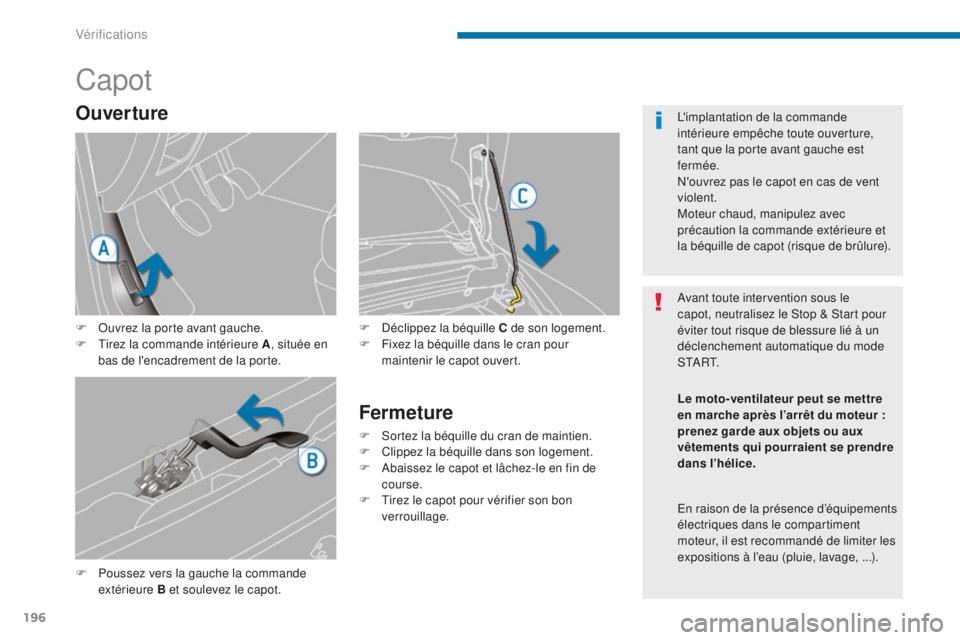

Capot
F Poussez vers la gauche la commande extérieure B et soulevez le capot. F

D
éclippez la béquille C de son logement.
F
F
ixez la béquille dans le cran pour
maintenir le capot ouvert.
Fermeture
F Sortez la béquille du cran de maintien.
F C lippez la béquille dans son logement.
F

A
baissez le capot et lâchez-le en fin de
course.
F

T
irez le capot pour vérifier son bon
verrouillage.
Ouverture
F Ouvrez la porte avant gauche.
F T irez la commande intérieure A , située en
bas de l'encadrement de la porte. Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T. L'implantation de la commande
intérieure empêche toute ouverture,
tant que la porte avant gauche est
fermée.
N'ouvrez pas le capot en cas de vent
violent.
Moteur chaud, manipulez avec
précaution la commande extérieure et
la béquille de capot (risque de brûlure).
Le moto-ventilateur peut se mettre
en marche après l’arrêt du moteur :
prenez garde aux objets ou aux
vêtements qui pourraient se prendre
dans l’hélice.
En raison de la présence d’équipements
électriques dans le compartiment
moteur, il est recommandé de limiter les
expositions à l’eau (pluie, lavage, ...).
Vérifications

202
Filtre à particules (Diesel)

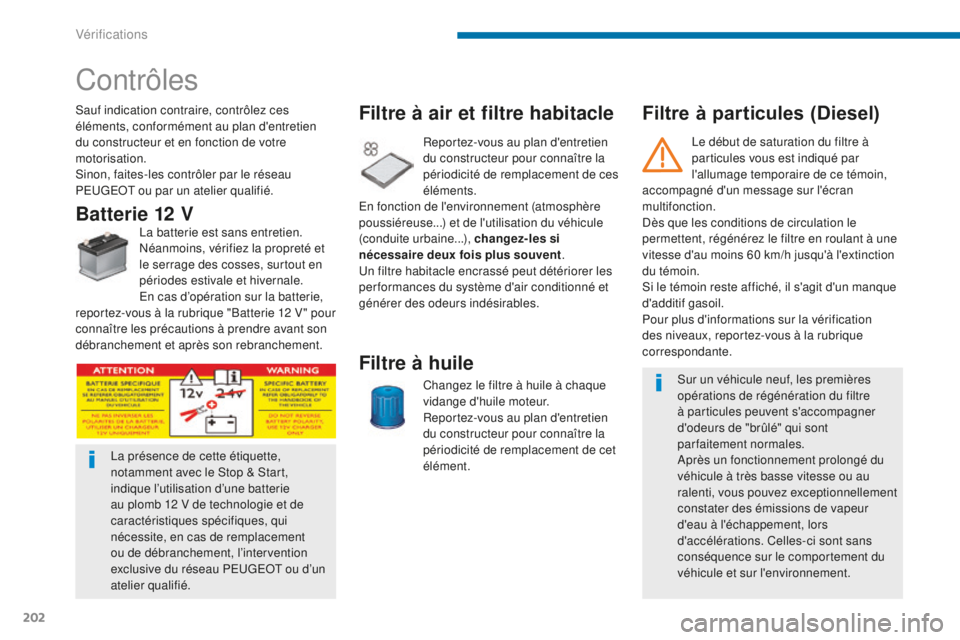

Contrôles
Sauf indication contraire, contrôlez ces
éléments, conformément au plan d'entretien
du constructeur et en fonction de votre
motorisation.
Sinon, faites-les contrôler par le réseau
PEUGEOT ou par un atelier qualifié.
Batterie 12 VLa batterie est sans entretien.
Néanmoins, vérifiez la propreté et
le serrage des cosses, surtout en
périodes estivale et hivernale.
En cas d’opération sur la batterie,
reportez-vous à la rubrique "Batterie 12
V " pour
connaître les précautions à prendre avant son
débranchement et après son rebranchement.
Filtre à air et filtre habitacle
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de ces
éléments.
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent .
Un filtre habitacle encrassé peut détériorer les
per formances du système d'air conditionné et
générer des odeurs indésirables.
Filtre à huile
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément. Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s'accompagner
d'odeurs de "brûlé" qui sont
parfaitement normales.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur
d'eau à l'échappement, lors
d'accélérations. Celles-ci sont sans
conséquence sur le comportement du
véhicule et sur l'environnement.
La présence de cette étiquette,
notamment avec le Stop & Start,
indique l’utilisation d’une batterie
au plomb 12 V de technologie et de
caractéristiques spécifiques, qui
nécessite, en cas de remplacement
ou de débranchement, l’intervention
exclusive du réseau PEUGEOT ou d’un
atelier qualifié. Le début de saturation du filtre à
particules vous est indiqué par
l'allumage temporaire de ce témoin,
accompagné d'un message sur l'écran
multifonction.
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d'au moins 60 km/h jusqu'à l'extinction
du témoin.
Si le témoin reste affiché, il s'agit d'un manque
d'additif gasoil.
Pour plus d'informations sur la vérification
des niveaux, reportez-vous à la rubrique
correspondante.
Vérifications

244

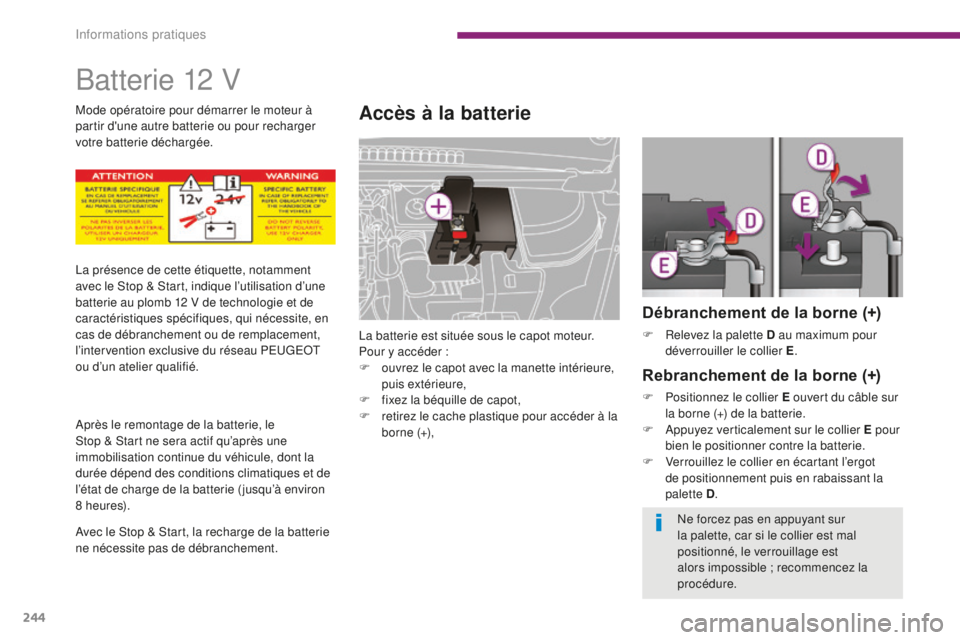

Batterie 12 V
Accès à la batterie
La batterie est située sous le capot moteur.
Pour y accéder :
F
o
uvrez le capot avec la manette intérieure,
puis extérieure,
F

f
ixez la béquille de capot,
F

r
etirez le cache plastique pour accéder à la
borne (+),
Débranchement de la borne (+)
F Relevez la palette D au maximum pour déverrouiller le collier E .
Rebranchement de la borne (+)
F Positionnez le collier E ouvert du câble sur
la borne (+) de la batterie.
F

A
ppuyez verticalement sur le collier E pour
bien le positionner contre la batterie.
F

V
errouillez le collier en écartant l’ergot
de positionnement puis en rabaissant la
palette D .
La présence de cette étiquette, notamment
avec le Stop & Start, indique l’utilisation d’une
batterie au plomb 12 V de technologie et de
caractéristiques spécifiques, qui nécessite, en
cas de débranchement ou de remplacement,
l’intervention exclusive du réseau PEUGEOT
ou d’un atelier qualifié.
Après le remontage de la batterie, le
Stop &

Start ne sera actif qu’après une
immobilisation continue du véhicule, dont la
durée dépend des conditions climatiques et de
l’état de charge de la batterie ( jusqu’à environ
8 heures).
Avec le Stop & Start, la recharge de la batterie
ne nécessite pas de débranchement. Mode opératoire pour démarrer le moteur à
partir d'une autre batterie ou pour recharger
votre batterie déchargée.
Ne forcez pas en appuyant sur
la palette, car si le collier est mal
positionné, le verrouillage est
alors impossible ; recommencez la
procédure.
Informations pratiques

354

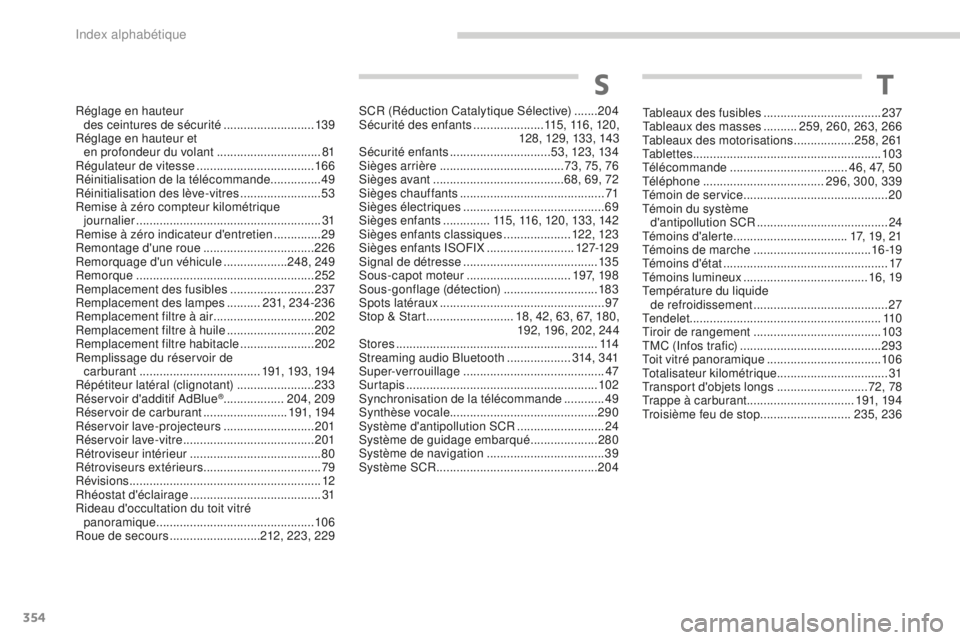

Réglage en hauteur des ceintures de sécurité ...........................13 9
Réglage en hauteur et en profondeur du volant

...............................81
R

égulateur de vitesse
................................... 16

6
Réinitialisation de la télécommande


...............49
Réinitialisation des lève-vitres


........................53
Remise à zéro compteur kilométrique journalier


....................................................... 31
Remise à zéro indicateur d'entretien


..............29
Remontage d'une roue
.................................226
Remorquage d'un véhicule


...................248, 249
Remorque
..............................

.......................252
Remplacement des fusibles
......................... 2

37
Remplacement des lampes


..........231, 234-236
Remplacement filtre à air
..............................202
Remplacement filtre à huile


..........................202
Remplacement filtre habitacle
...................... 2

02
Remplissage du réservoir de carburant


.................................... 191, 193, 19 4
Répétiteur latéral (clignotant)
....................... 23

3
Réservoir d'additif AdBlue
®.................. 204, 209
Réservoir de carburant
......................... 191, 19 4
Réservoir lave-projecteurs


........................... 201
Réservoir lave-vitre


....................................... 201
Rétroviseur intérieur


....................................... 80
Rétroviseurs extérieurs


................................... 79
Révisions


......................................................... 12
Rhéostat d'éclairage


....................................... 31
Rideau d'occultation du toit vitré panoramique
...............................

................ 10 6
Roue de secours
........................... 2

12, 223, 229 Tableaux des fusibles


...................................
237
Tableaux des masses

..........
259, 260, 263, 266
Tableaux des motorisations

..................
258, 261
Tablettes

........................................................
103
Télécommande

...................................
46, 47, 50
Téléphone

....................................
296, 300, 339
Témoin de service

...........................................
20
Témoin du système d'antipollution SCR

.......................................
24
Témoins d'alerte

..................................
17, 19, 21
Témoins de marche

...................................
16 -19
Témoins d'état

.................................................
17
Témoins lumineux
..................................... 1
6, 19
Température du liquide de refroidissement

........................................
27
Tendelet ......................................................... 11 0
Tiroir de rangement

......................................
103
TMC (Infos trafic) ..........................................
293
Toit vitré panoramique

..................................
10 6
Totalisateur kilométrique .................................31
Transport d'objets longs ...........................
72, 78
Trappe à carburant ................................ 191, 19 4
Troisième feu de stop
...........................235, 236
TS
SCR (Réduction Catalytique Sélective) .......204
Sécurité des enfants .....................115 , 11 6 , 12 0 ,
128, 129, 133, 143
Sécurité enfants
.............................. 5

3, 123, 134
Sièges arrière


..................................... 73, 75, 76
Sièges avant


....................................... 68, 69, 72
Sièges chauffants


........................................... 71
Sièges électriques
.......................................... 69
Si

èges enfants

..............115, 116, 120, 133, 142
Sièges enfants classiques


....................12 2, 123
Sièges enfants ISOFIX


..........................127-129
Signal de détresse


........................................ 13 5
Sous-capot moteur
............................... 19

7, 198
Sous-gonflage (détection)


............................183
Spots latéraux
................................................. 97
St

op & Start

.......................... 18, 42, 63, 67, 180,
192, 196, 202, 244
Stores
...............................

.............................114
Streaming audio Bluetooth


...................314 , 3 41
Super-verrouillage


.......................................... 47
Surtapis
................

......................................... 102
Synchronisation de la télécommande


............49
Synthèse vocale ............................................ 290
Système d'antipollution SCR


..........................24
Système de guidage embarqué


....................280
Système de navigation


...................................39
Système SCR
................................................ 204
Index alphabétique
