2016 OPEL ZAFIRA C Uživatelská příručka (in Czech)

Úložné prostory87
● Rozložte části podložky tak, abyjejí první část byla opřena zezadu
o opěradlo druhé řady sedadel.
● Při sklopení opěradel druhé řady sedadel se pak podložka
automaticky natáhne, a zakryje
tak prostor mezi oběma řadami
sedadel.
● Pokud chcete ponechat jedno sedadlo ve třetí řadě zdvihnuté,
složte podložku v podélném
směru do poloviny.● Při nakládání těžkých předmětů podložku mírně povytáhněte,
abyste chránili práh
zavazadlového prostoru. Před
zavřením zadních výklopných
dveří přečnívající část podložky
zdvihněte.
Zakrytí zavazadlového prostoru až
k opěradlům předních sedadel
To je možné pouze s ochrannou
podložkou Flex složenou v místě zipu
na polovinu (vznikne tak dvouvrstvá
podložka).
Podložka je rozložena až k sedadlům
druhé řady, viz popis výše.● Sklopte opěradla druhé řady sedadel.
● Rozložte horní části zdvojené ochranné podložky tak, aby byl
celý zavazadlový prostor zakrytý. První část podložky je nyní
zdvižená a opřená o opěradla
předních sedadel.

88Úložné prostory
● Před zavřením zadníchvýklopných dveří založte
přečnívající zadní část pod
podložku.
Částečné zakrytí zavazadlového
prostoru
To je možné pouze s ochrannou
podložkou Flex složenou v místě zipu
na polovinu (vznikne tak dvouvrstvá
podložka).
Příklad: levé vnější opěradlo není
sklopené
Podložka je rozložena až k sedadlům
druhé řady, jak je popsáno v první
části.● Sklopte opěradla, která chcete zakrýt.
● Rozepněte zip za zdviženýmopěradlem.
● Roztáhněte podložku tak, aby její
první část byla rozprostřena na
podlaze zavazadlového
prostoru.
● Zdvihněte podélnou část, která je
rozevřena zipem, a přeložte ji
doprostřed.
● Rozložte horní část dvojité podložky na sklopená opěradla.
● Před zavřením zadních výklopných dveří založte
přečnívající zadní část pod
podložku.
Stejným způsobem postupujte,
pokud není sklopeno jedno vnější
a prostřední opěradlo.
Příklad: je sklopeno pouze prostřední
opěradlo
Podložka je rozložena až k sedadlům druhé řady, jak je popsáno v první
části.
● Sklopte středové opěradlo, které bude zakryto.

Úložné prostory89
● Rozepněte zip po obou stranáchza levým a pravým opěradlem.
● Roztáhněte podložku tak, aby její
první část byla rozprostřena na
podlaze zavazadlového
prostoru.
● Zdvihněte obě podélné části, které jsou rozevřené zipem,
a přeložte je doprostřed.● Potom rozložte malou úzkou část
dvojité podložky na sklopené
prostřední opěradlo.
● Před zavřením zadních výklopných dveří založte
přečnívající zadní část pod
podložku.

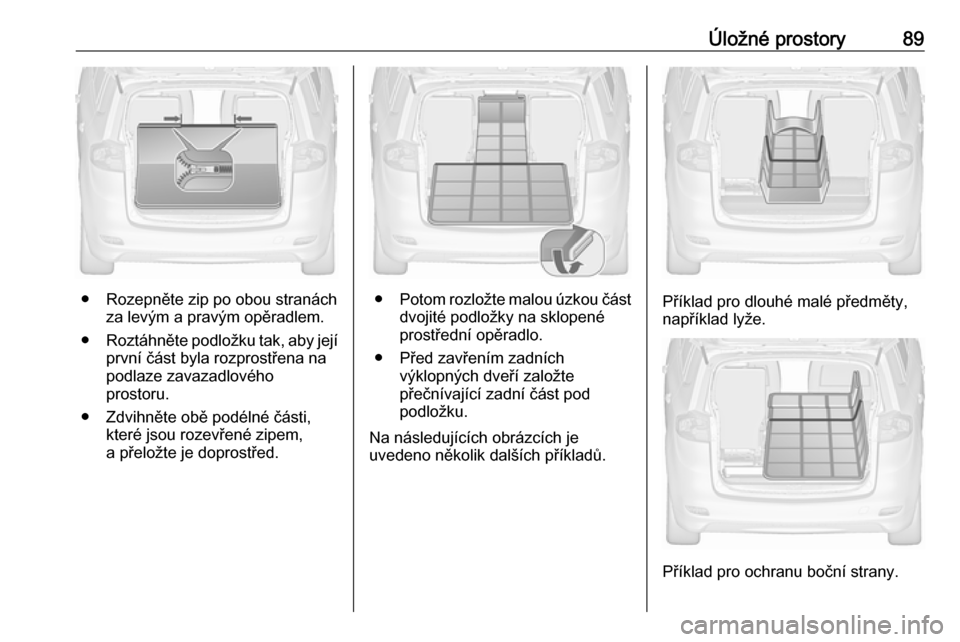

Na následujících obrázcích je uvedeno několik dalších příkladů.Příklad pro dlouhé malé předměty,
například lyže.
Příklad pro ochranu boční strany.

90Úložné prostory
Příklad pro zakrytí sklopeného
opěradla ve druhé řadě a jednoho
sklopeného sedadla ve třetí řadě.
Kolejničky a háčky pro
náklad
Nainstalujte háčky do požadované
polohy v kolejničkách: zasuňte háček
do horního žlábku na kolejničce
a zatlačte jej do dolního žlábku.
Poutací oka
Poutací oka jsou určená pro zajištění předmětů proti klouzání, např.
pomocí poutacích popruhů nebo sítě
na zavazadla.
Systém regulování nákladu FlexOrganizer je flexibilní systém pro
rozdělování zavazadlového prostoru.
Systém se skládá z následujících
částí:
● adaptéry
● síťové kapsy

Úložné prostory91● háčky
● variabilní dělicí síť
Komponenty jsou upevněné ve
vodítkách v obou bočních panelech
pomocí adaptérů a háčků.
Instalace adaptérů do vodítek
Vyklopte přídržnou desku, zasuňte
adaptér do horního a dolního žlábku
vodítka a uveďte jej do požadované
polohy. Natočte přídržnou desku
směrem nahoru, čímž se adaptér
zajistí. Pokud chcete adaptér vyndat,
natočte přídržnou desku směrem
dolu a vysuňte adaptér z vodítka.
Variabilní dělicí síť
Vložte adaptéry do požadované
pozice ve vodítkách. Složte
dohromady poloviny tyčí sítě.
Pro nainstalování zatlačte tyče mírně
do sebe a zasuňte je do příslušných
otvorů v adaptérech.
Pro demontáž zatlačte tyče sítě do
sebe a vyjměte je z adaptérů.
Síťová kapsa
Vložte adaptéry do požadované
pozice ve vodítkách. Síťovou kapsu
lze zavěsit na adaptéry.

92Úložné prostoryInstalace háčků do vodítek
Zasuňte háček v požadované poloze
nejdříve do horního žlábku vodítka
a poté zatlačte do dolního žlábku.
Pokud chcete háček vyndat,
vytáhněte ho nejdříve z horního
žlábku.
Dělicí síť před dveřmi
zavazadlového prostoru
Namontujte ji přímo před zadní
výklopné dveře.
Před montáží zatlačte čtyři koncovky
tyče sítě otáčením koncovek proti
směru hodinových ručiček.
Pro nainstalování zatlačte tyče mírně
do sebe a zasuňte je do otvorů rámu
zadních výklopných dveří. Delší tyč
musí být zasunuta nahoře.
Pro demontáž zatlačte tyče sítě do
sebe a vyjměte je.
Bezpečnostní síť
Bezpečnostní síť je možné
nainstalovat za druhou řadu sedadel
nebo přední sedadla.
Za bezpečnostní sítí nesmíte
převážet žádné osoby.
Montáž za druhou řadu sedadel
● Na obou stranách rámu střechy nad sedadly střední řady jsou
montážní otvory: zavěste
a zajistěte tyč sítě na jedné
straně, stlačte tyč a zavěste
a zajistěte jí na druhé straně.

Úložné prostory93
● Zachyťte háky poutekbezpečnostní sítě za přední
poutací oka na obou stranách
zavazadlového prostoru.
● Napněte obě poutka zatažením za volný konec.
Montáž za přední sedadla
● Na obou stranách rámu střechy nad sedadly přední řady jsou
montážní otvory: zavěste
a zajistěte tyč sítě na jedné
straně, stlačte tyč a zavěste
a zajistěte jí na druhé straně.
● Zachyťte háky poutek bezpečnostní sítě za přední
poutací oka na obou stranách
v podlaze před sedadly.
● Napněte obě poutka zatažením za volný konec.

94Úložné prostoryVyjmutí
Stisknutím tlačítka na napínáku
uvolníte poutko na obou stranách. Odpojte háky od ok. Vyklesněte tyče
bezpečnostní sítě z držáků v rámu
střechy. Sviňte síť a připevněte ji
pomocí popruhu.
Uložení Otevřete kryt v úložné schránce
v podlaze zavazadlového prostoru
před zadními výklopnými dveřmi.
Vložte bezpečnostní síť do úložné
schránky a zavřete kryt.
Výklopný podnos
Nachází se v opěradlech předních
sedadel.
Rozložte je vytažením nahoru, dokud se nezajistí.
Složte je zatlačením dolů přes odpor.
Nepokládejte na výklopný podnos
žádné těžké předměty.
Výstražný trojúhelník
Uložte výstražný trojúhelník do
úložné schránky v podlaze
zavazadlového prostoru před
zadními výklopnými dveřmi.
Lékárnička
Lékárničku a reflexní vestu uložte pod sedadlo řidiče.
