2016 OPEL ZAFIRA C adblue

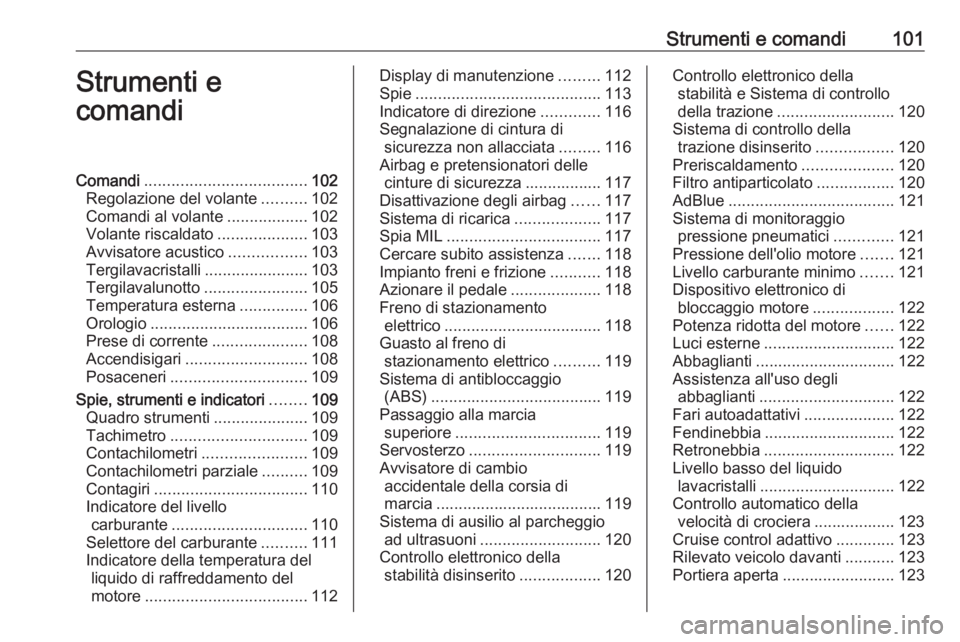

Strumenti e comandi101Strumenti e
comandiComandi .................................... 102
Regolazione del volante ..........102
Comandi al volante ..................102
Volante riscaldato ....................103
Avvisatore acustico .................103
Tergilavacristalli .......................103
Tergilavalunotto .......................105
Temperatura esterna ...............106
Orologio ................................... 106
Prese di corrente .....................108
Accendisigari ........................... 108
Posaceneri .............................. 109
Spie, strumenti e indicatori ........109
Quadro strumenti .....................109
Tachimetro .............................. 109
Contachilometri .......................109
Contachilometri parziale ..........109
Contagiri .................................. 110
Indicatore del livello carburante .............................. 110
Selettore del carburante ..........111
Indicatore della temperatura del liquido di raffreddamento del
motore .................................... 112Display di manutenzione .........112
Spie ......................................... 113
Indicatore di direzione .............116
Segnalazione di cintura di sicurezza non allacciata .........116
Airbag e pretensionatori delle cinture di sicurezza ................. 117
Disattivazione degli airbag ......117
Sistema di ricarica ...................117
Spia MIL .................................. 117
Cercare subito assistenza .......118
Impianto freni e frizione ...........118
Azionare il pedale ....................118
Freno di stazionamento elettrico ................................... 118
Guasto al freno di stazionamento elettrico ..........119
Sistema di antibloccaggio (ABS) ...................................... 119
Passaggio alla marcia superiore ................................ 119
Servosterzo ............................. 119
Avvisatore di cambio accidentale della corsia di
marcia ..................................... 119
Sistema di ausilio al parcheggio ad ultrasuoni ........................... 120
Controllo elettronico della stabilità disinserito ..................120Controllo elettronico della
stabilità e Sistema di controllo
della trazione .......................... 120
Sistema di controllo della trazione disinserito .................120
Preriscaldamento ....................120
Filtro antiparticolato .................120
AdBlue ..................................... 121
Sistema di monitoraggio pressione pneumatici .............121
Pressione dell'olio motore .......121
Livello carburante minimo .......121
Dispositivo elettronico di bloccaggio motore ..................122
Potenza ridotta del motore ......122
Luci esterne ............................. 122
Abbaglianti ............................... 122
Assistenza all'uso degli abbaglianti .............................. 122
Fari autoadattativi ....................122
Fendinebbia ............................. 122
Retronebbia ............................. 122
Livello basso del liquido lavacristalli .............................. 122
Controllo automatico della velocità di crociera .................. 123
Cruise control adattivo .............123
Rilevato veicolo davanti ...........123
Portiera aperta ......................... 123

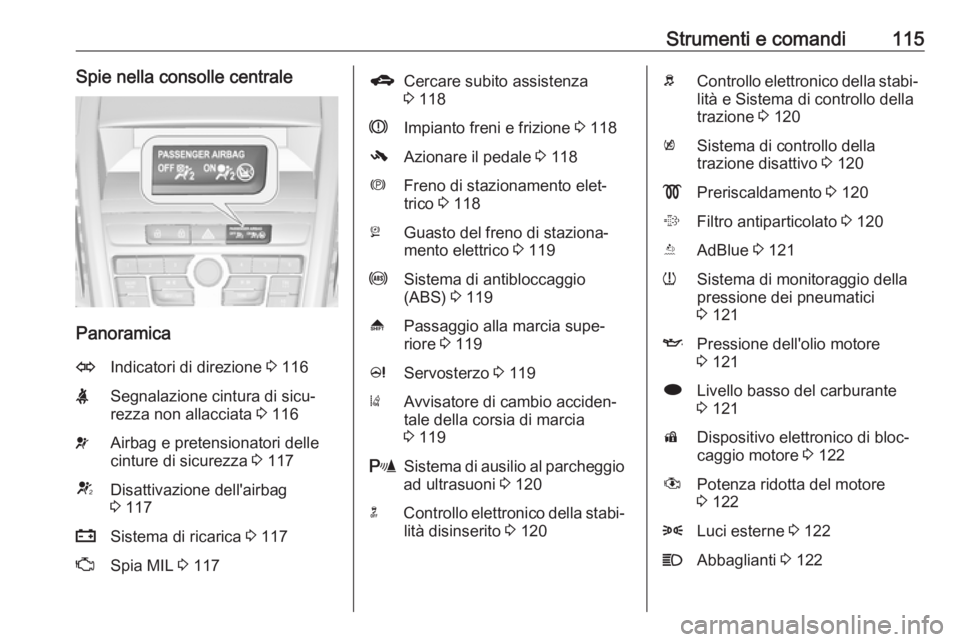

Strumenti e comandi115Spie nella consolle centrale
Panoramica
OIndicatori di direzione 3 116XSegnalazione cintura di sicu‐
rezza non allacciata 3 116vAirbag e pretensionatori delle
cinture di sicurezza 3 117VDisattivazione dell'airbag
3 117pSistema di ricarica 3 117ZSpia MIL 3 117gCercare subito assistenza
3 118RImpianto freni e frizione 3 118-Azionare il pedale 3 118mFreno di stazionamento elet‐
trico 3 118jGuasto del freno di staziona‐
mento elettrico 3 119uSistema di antibloccaggio
(ABS) 3 119[Passaggio alla marcia supe‐
riore 3 119cServosterzo 3 119)Avvisatore di cambio acciden‐
tale della corsia di marcia
3 119rSistema di ausilio al parcheggio
ad ultrasuoni 3 120nControllo elettronico della stabi‐
lità disinserito 3 120bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 120kSistema di controllo della
trazione disattivo 3 120!Preriscaldamento 3 120%Filtro antiparticolato 3 120YAdBlue 3 121wSistema di monitoraggio della
pressione dei pneumatici
3 121IPressione dell'olio motore
3 121iLivello basso del carburante
3 121dDispositivo elettronico di bloc‐
caggio motore 3 122#Potenza ridotta del motore
3 1228Luci esterne 3 122CAbbaglianti 3 122

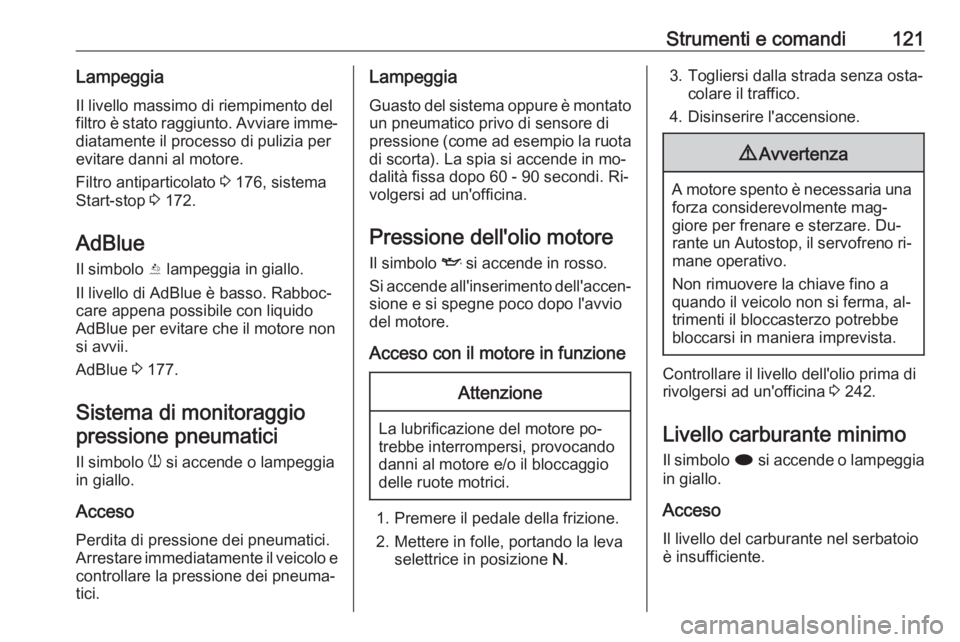

Strumenti e comandi121LampeggiaIl livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.
Filtro antiparticolato 3 176, sistema
Start-stop 3 172.
AdBlue Il simbolo Y lampeggia in giallo.
Il livello di AdBlue è basso. Rabboc‐ care appena possibile con liquido
AdBlue per evitare che il motore non
si avvii.
AdBlue 3 177.
Sistema di monitoraggio pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐
tici.Lampeggia
Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruota di scorta). La spia si accende in mo‐
dalità fissa dopo 60 - 90 secondi. Ri‐
volgersi ad un'officina.
Pressione dell'olio motore Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva selettrice in posizione N.
3. Togliersi dalla strada senza osta‐
colare il traffico.
4. Disinserire l'accensione.9 Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare. Du‐
rante un Autostop, il servofreno ri‐ mane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma, al‐
trimenti il bloccasterzo potrebbe bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 242.
Livello carburante minimo Il simbolo i si accende o lampeggia
in giallo.
Acceso Il livello del carburante nel serbatoio
è insufficiente.

Strumenti e comandi133● limitatore di velocità
● controllo automatico della velo‐ cità di crociera
● cruise control adattivo
● allarme collisione anteriore
● sistema di frenata per collisione imminente
● sistemi di assistenza al parcheg‐ gio
● illuminazione, sostituzione delle lampadine
● fari autoadattativi
● impianto tergilavacristalli
● portiere, finestrini
● allarme angolo morto laterale
● assistente ai segnali stradali
● avvisatore di cambio accidentale della corsia di marcia
● telecomando
● cinture di sicurezza
● sistemi airbag
● motore e cambio
● pressione pneumatici
● filtro antiparticolato diesel 3 176● stato della batteria del veicolo
● riduzione catalitica selettiva, li‐ quido per impianto di scarico die‐
sel (DEF), AdBlue 3 177
Messaggi del veicolo nel
Visualizzatore Info a Colori
Alcuni messaggi importanti appaiono
anche nel Visualizzatore Info a Colori.
Premere la manopola multifunzione
per confermare il messaggio. Alcuni
messaggi appaiono solo per pochi
secondi.
Segnali acustici All'avvio del motore o durante la
guida
Viene emesso solo un segnale acu‐
stico di avvertimento alla volta.
Il segnale acustico che segnala che le
cinture di sicurezza non sono allac‐
ciate ha la priorità su qualsiasi altro
segnale acustico.● Se la cintura di sicurezza non è allacciata.
● Se alla partenza del veicolo vi è una portiera o il portellone poste‐riore aperto.
● Se viene superata una certa ve‐ locità con il freno di staziona‐
mento azionato.
● Se il cruise control adattivo si di‐ sattiva automaticamente.
● Se ci si avvicina troppo ad un vei‐
colo che precede.
● Se si supera una velocità pro‐ grammata o un limite di velocità.
● Se viene visualizzato un messag‐
gio o un codice di avvertimento
nel Driver Information Centre.
● Se il sistema di ausilio al par‐ cheggio rileva un oggetto.
● Se si effettua un cambio di corsia
non intenzionale.
● Se è inserita la retromarcia e se è stato estratto il sistema di tra‐
sporto posteriore.

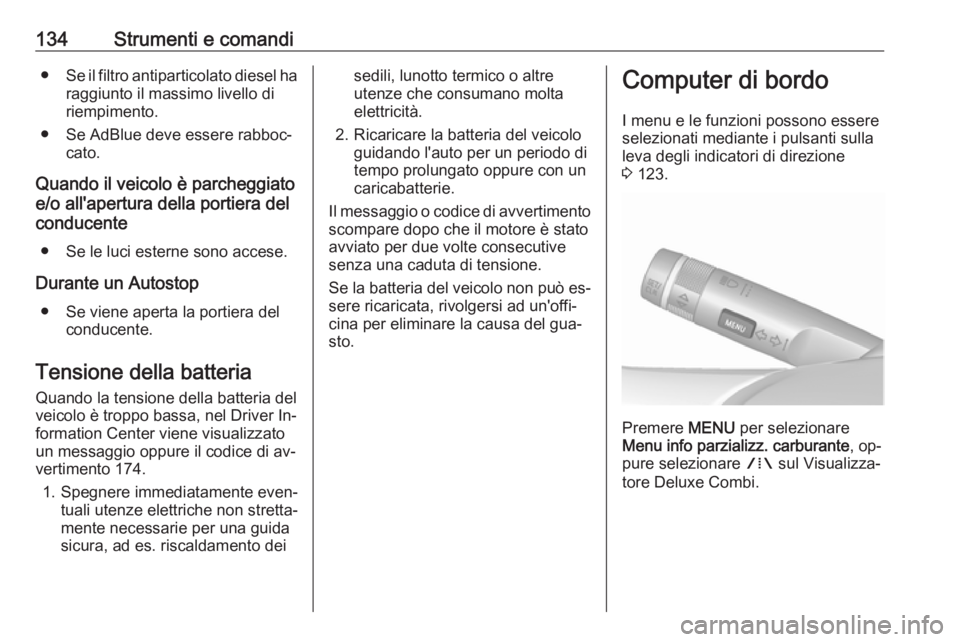

134Strumenti e comandi●Se il filtro antiparticolato diesel ha
raggiunto il massimo livello di
riempimento.
● Se AdBlue deve essere rabboc‐ cato.
Quando il veicolo è parcheggiato e/o all'apertura della portiera del
conducente
● Se le luci esterne sono accese.
Durante un Autostop ● Se viene aperta la portiera del conducente.
Tensione della batteria
Quando la tensione della batteria del
veicolo è troppo bassa, nel Driver In‐
formation Center viene visualizzato
un messaggio oppure il codice di av‐
vertimento 174.
1. Spegnere immediatamente even‐ tuali utenze elettriche non stretta‐
mente necessarie per una guida
sicura, ad es. riscaldamento deisedili, lunotto termico o altre
utenze che consumano molta
elettricità.
2. Ricaricare la batteria del veicolo guidando l'auto per un periodo di
tempo prolungato oppure con un
caricabatterie.
Il messaggio o codice di avvertimento
scompare dopo che il motore è stato
avviato per due volte consecutive
senza una caduta di tensione.
Se la batteria del veicolo non può es‐ sere ricaricata, rivolgersi ad un'offi‐
cina per eliminare la causa del gua‐
sto.Computer di bordo
I menu e le funzioni possono essere
selezionati mediante i pulsanti sulla leva degli indicatori di direzione
3 123.
Premere MENU per selezionare
Menu info parzializz. carburante , op‐
pure selezionare W sul Visualizza‐
tore Deluxe Combi.

Guida e funzionamento169Guida e
funzionamentoConsigli per la guida ..................170
Controllo del veicolo ................170
Sterzare ................................... 170
Avviamento e funzionamento ....170
Rodaggio di un veicolo nuovo . 170
Posizioni della chiave nel blocchetto di accensione ........171
Potenza trattenuta disattivata ..171
Avviamento del motore ............171
Interruzione di carburante al motore durante la
decelerazione ......................... 172
Sistema stop-start ...................172
Parcheggio .............................. 175
Gas di scarico ............................ 176
Gas di scarico del motore ........176
Filtro antiparticolato .................176
Convertitore catalitico ..............177
AdBlue ..................................... 177
Cambio automatico ....................181
Display del cambio ..................181
Leva del cambio ......................181
Modalità manuale ....................182Programmi di marcia
elettronici ................................ 183
Guasto ..................................... 183
Interruzione alimentazione elettrica ................................... 183
Cambio manuale ........................184
Freni ........................................... 185
Sistema di antibloccaggio ........185
Freno di stazionamento ...........186
Assistenza alla frenata ............188
Assistenza per le partenze in salita ....................................... 188
Sistemi di controllo della guida ..188
Sistema di controllo della trazione ................................... 188
Controllo elettronico della stabilità ................................... 189
Sistema di guida interattiva (IDS) ....................................... 189
Sistemi di assistenza al condu‐
cente .......................................... 191
Controllo automatico della velocità di crociera .................. 191
Limitatore di velocità ................193
Cruise control adattivo .............194
Allarme collisione anteriore .....201
Indicazione distanza anteriore . 205
Frenata di emergenza attiva ....206Sistema di ausilio al
parcheggio ............................. 208
Allarme angolo morto laterale . 216
Videocamera posteriore ..........217
Dispositivo di assistenza segnaletica stradale ...............219
Avvisatore di cambio accidentale della corsia di
marcia ..................................... 222
Carburante ................................. 224
Carburante per motori a benzina ................................... 224
Carburante per motori diesel ...224
Carburante per il funzionamento a metano ................................ 224
Carburante per funzionamento a gas liquido .............................. 225
Rifornimento ............................ 227
Consumo di carburante - Emissioni di CO 2
................... 233
Gancio rimorchio ........................234
Informazioni generali ...............234
Consigli per la guida e per il traino ...................................... 234
Traino di un rimorchio ..............234
Dispositivi di traino ..................235
Controllo della stabilità per il traino ...................................... 238

Guida e funzionamento177Attenzione
Se il processo di pulizia viene in‐
terrotto più di una volta, si rischia
di provocare gravi danni al motore.
La pulizia avviene più rapidamente
con regimi e carichi del motore ele‐
vati.
La spia % si spegne al completa‐
mento della funzione autopulente.
Convertitore catalitico Il convertitore catalitico riduce la
quantità di sostanze nocive presenti
nei gas di scarico.
Attenzione
Carburanti di tipi diversi da quelli
elencati alle pagine 3 224,
3 296 possono danneggiare il
convertitore catalitico o i compo‐
nenti elettronici.
La benzina incombusta surri‐
scalda e danneggia il convertitore
catalitico. Evitare pertanto di utiliz‐ zare eccessivamente il motorino di
avviamento, di rimanere con il ser‐ batoio vuoto e di avviare il motorea spinta o a traino.
Se il motore perde colpi, funziona in
modo irregolare, nel caso di presta‐
zioni ridotte, o se si notano altre ano‐
malie, rivolgersi ad un'officina il prima possibile per eliminare la causa del
guasto. In caso di emergenza è pos‐
sibile proseguire il viaggio, ma solo
per breve tempo e con velocità e re‐
gime del motore ridotti.
AdBlue
Informazioni generali
La riduzione catalitica selettiva
(BlueInjection) è un metodo per ri‐
durre sostanzialmente gli ossidi di
azoto nell'emissione di scarico. Si ot‐
tiene iniettando liquido per impianto di scarico diesel (DEF) nell'impianto di
scarico.
La designazione del DEF utilizzato è
AdBlue Ⓡ1)
. Si tratta di un liquido non
tossico, non infiammabile, incolore e
inodore costituito dal 32 % di urea e
dal 68 % di acqua.9 Avvertenza
Evitare il contatto di occhi e pelle
con AdBlue.
In caso di contatto di occhi o pelle,
risciacquare con acqua.
1) Marchio registrato della VDA (Verband der Automobilindustrie e.V.).

178Guida e funzionamentoAttenzione
Evitare il contatto della vernicecon AdBlue.
In caso di contatto, risciacquare
con acqua.
AdBlue si congela ad una tempera‐
tura di circa -11 °C. Poiché il veicolo
è equipaggiato con un preriscaldatore di AdBlue, viene garantita la riduzione
delle emissioni a temperature basse.
Il preriscaldatore di AdBlue funziona
automaticamente.
Avvisi di livello Il consumo di AdBlue è di circa
0,7 litri per 1.000 km e dipende dal
comportamento di guida.
Se il livello di AdBlue scende sotto un certo valore, un avviso di livello
AdBlue Distanza percorribile: 2400
km verrà visualizzato nel Driver Infor‐
mation Center.
Si deve effettuare al più presto il rifor‐
nimento con almeno 5 litri di AdBlue.
La guida è possibile senza alcuna li‐
mitazione.
Se il rifornimento di AdBlue non viene effettuato entro un certa distanza, nel
Driver Information Center verranno
visualizzati altri avvisi di livello in base
al livello corrente di AdBlue. Succes‐
sivamente verranno visualizzate ri‐
chieste di rabboccare AdBlue e infine
l'annuncio per impedire un riavvio del
motore. Queste limitazioni sono ri‐
chieste per legge.
Ad un intervallo AdBlue di 900 km, nel
Driver Information Center vengono vi‐ sualizzati alternativamente i seguenti
messaggi di avvertimento:
● AdBlue Livello basso
Rabboccare ora
● Riavvio motore Impedito entro
900 km
Inoltre, la spia Y lampeggia continua‐
mente e un segnale acustico viene
emesso quattro volte ogni tre minuti.
