2016 OPEL ZAFIRA C ESP

Braukšana un ekspluatācija243Atveriet aizsargvāciņu, ievietojiet
slēdzenē atslēgu un pagrieziet to
stāvoklī c, lai atslēgtu sakabes
lodgalvas stieni.
Pavelciet pagriežamo rokturi uz āru un pagrieziet to līdz galam
pulksteņrādītāju kustības virzienā. Izvelciet sakabes lodgalvas stieni no
stiprināšanas atveres, velkot uz leju.
Iespraudiet stiprināšanas atverē
aizbāzni. Uzlokiet uz augšu
kontaktligzdu.
Piekabes stabilitātes
kontroles sistēma
Ja sistēma konstatē nelīdzenu
piekabes gaitu, tā samazina motora
jaudu un automašīnas-piekabes
savienojuma riteņi tiek selektīvi
piebremzēti, līdz gaita izlīdzinās.
Kamēr sistēma darbojas, pēc
iespējas mazāk kustiniet stūres ratu.
Piekabes stabilitātes kontroles
sistēma (TSA) ir elektroniskās
stabilitātes kontroles sistēmas
funkcija 3 193.

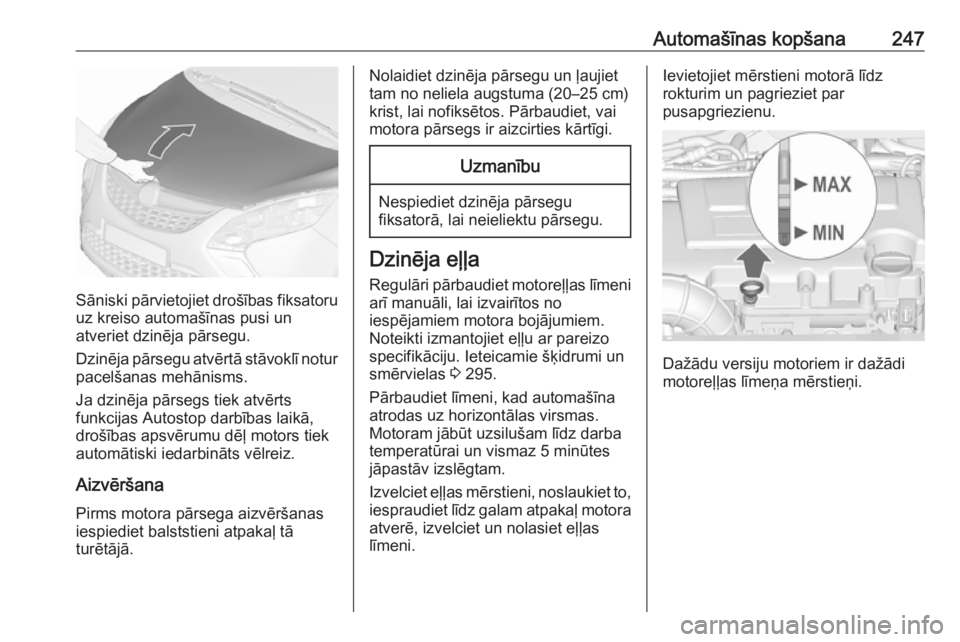

Automašīnas kopšana247
Sāniski pārvietojiet drošības fiksatoru
uz kreiso automašīnas pusi un
atveriet dzinēja pārsegu.
Dzinēja pārsegu atvērtā stāvoklī notur
pacelšanas mehānisms.
Ja dzinēja pārsegs tiek atvērts
funkcijas Autostop darbības laikā,
drošības apsvērumu dēļ motors tiek
automātiski iedarbināts vēlreiz.
Aizvēršana Pirms motora pārsega aizvēršanasiespiediet balststieni atpakaļ tā
turētājā.
Nolaidiet dzinēja pārsegu un ļaujiet
tam no neliela augstuma (20–25 cm)
krist, lai nofiksētos. Pārbaudiet, vai
motora pārsegs ir aizcirties kārtīgi.Uzmanību
Nespiediet dzinēja pārsegu fiksatorā, lai neieliektu pārsegu.
Dzinēja eļļa
Regulāri pārbaudiet motoreļļas līmeni
arī manuāli, lai izvairītos no
iespējamiem motora bojājumiem.
Noteikti izmantojiet eļļu ar pareizo
specifikāciju. Ieteicamie šķidrumi un
smērvielas 3 295.
Pārbaudiet līmeni, kad automašīna
atrodas uz horizontālas virsmas.
Motoram jābūt uzsilušam līdz darba
temperatūrai un vismaz 5 minūtes
jāpastāv izslēgtam.
Izvelciet eļļas mērstieni, noslaukiet to, iespraudiet līdz galam atpakaļ motora
atverē, izvelciet un nolasiet eļļas
līmeni.
Ievietojiet mērstieni motorā līdz
rokturim un pagrieziet par
pusapgriezienu.
Dažādu versiju motoriem ir dažādi
motoreļļas līmeņa mērstieņi.

250Automašīnas kopšanastūres pastiprinātāja darbība ir
aizdomīga, lūdziet palīdzību
autoservisā.
Stiklu skalošanas šķidrums
Uzpildiet ar tīru ūdeni, kas sajaukts arpiemērotu daudzumu apstiprināta
stiklu mazgāšanas šķidruma, kas
satur antifrīzu.
Uzmanību
Tikai mazgāšanas šķidrums ar
pietiekamu antifrīza koncentrāciju
nodrošina aizsardzību zemās
temperatūrās vai pēkšņa
temperatūras krituma gadījumā.
Bremzes
Ja ir sasniegts bremžu uzliku
minimālais biezums, bremzēšanas
laikā atskan kaucoša skaņa.
Ir iespējams turpināt braukt, taču
nomainiet bremžu uzlikas, cik drīz
vien iespējams.
Dažu pirmo braucienu laikā pēc jaunu
bremžu uzliku uzstādīšanas
izvairieties no nevajadzīgi straujas bremzēšanas.
Bremžu šķidrums9 Brīdinājums
Bremžu šķidrums ir indīgs un
kodīgs. Neļaujiet elektrolītam
nonākt acīs, uz ādas, audumiem
un krāsotām virsmām.
Bremžu šķidruma līmenim jābūt starp
atzīmēm MIN un MAX .
Ja šķidruma līmenis zemāks par
atzīmi MIN, lūdziet palīdzību
autoservisā.
Bremžu un sajūga šķidrums 3 295.

254Automašīnas kopšanaBihalogēna priekšējais lukturis (1) ar
vienu spuldzi tuvajai un tālajai
gaismai.
Priekšējie pagrieziena rādītāji (2) .
Gabarītlukturi/dienas gaitas gaismas
lukturi (3) .
Tuvā/tālā gaisma (1) 1. Pagrieziet vāciņu (1) pretēji pulksteņrādītāju kustības
virzienam un noņemiet to.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes ietveri no
reflektora.
3. Atvienojiet spuldzes ietveri no vadu spraudkontakta, piespiežot
fiksatora mēlīti.
4. Nomainiet spuldzi un savienojiet spuldzes ietveri ar
spraudsavienojumu.
5. Ievietojiet spuldzes ietveri reflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Priekšējie pagrieziena rādītāji (2)
1. Pagrieziet spuldzes patronu (2) pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes patronu no
reflektora.

258Automašīnas kopšana2. Atlokiet pārsegu.Pagrieziet spuldzes patronu
pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no reflektora.
3. Atvienojiet spuldzes patronu no spraudsavienojuma, piespiežot
fiksatora mēlīti.
4. Izņemiet un nomainiet spuldzes patronu ar spuldzi un piestipriniet
spraudsavienojumam.
5. Ievietojiet spuldzes patronu reflektorā, pagrieziet to
pulksteņrādītāju kustības virzienā un nofiksējiet.
6. Nostipriniet pārsegu ar skrūvēm.
Gabarītlukturi
1. Atlokiet skrūvējamo vāciņu uz āru.
2. Izskrūvējiet skrūves, kas iratzīmētas ar bultiņām.
3. Uzmanīgi velkot luktura korpusu, atvienojiet to no fiksējošajām
tapām un noņemiet to.
4. Atvienojiet spraudsavienojumu no
luktura mezgla.

Automašīnas kopšana261Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.
3. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi vāciņa gropē, piespiediet to uz sāniem unatbrīvojiet atsperi. Noņemiet
vāciņu.

262Automašīnas kopšana
2. Izņemiet spuldzi no patronas,pavelkot to.
3. Nomainiet spuldzi un ievietojiet to
patronā.
4. Iespiediet pārsegu korpusā.
Salona apgaismojums
Iekāpšanas apgaismojums,
lasāmlampiņas
Uzticiet spuldžu nomaiņu
autoservisam.
Bagāžas nodalījuma
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
● motora nodalījuma priekšpusē, kreisajā malā;
● automašīnām ar stūri kreisajā pusē salonā aiz uzglabāšanas
nodalījuma vai automašīnām ar
stūri labajā pusē aiz cimdu
nodalījuma;
● aiz vāka bagāžas nodalījuma kreisajā pusē.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.

Automašīnas kopšana265Nr.Elektriskā ķēde15Motora vadības modulis16Starteris17Pārnesumkārbas vadības
modulis18Aizmugurējā stikla apsilde19Priekšējie elektriskie logi20Aizmugurējie elektriskie logi21Aizmugurējais elektrocentrs22Kreisās puses tālā gaisma (halo‐
gēnu)23Priekšējo lukturu mazgāšanas
sistēma24Labās puses tuvā gaisma
(ksenona)25Kreisās puses tuvā gaisma
(ksenona)26Priekšējie miglas lukturi27Dīzeļdegvielas sildītājs28Iedarbināšanas-izslēgšanas
sistēma29Elektriski vadāmā stāvbremze30ABS31Adaptīvā kruīza kontroleNr.Elektriskā ķēde32Drošības gaisa spilvens33Adaptīvais priekšējais apgai‐
smojums/apgaismojuma auto‐
mātiskā vadība34Izplūdes gāzu recirkulācija35Ārējais spogulis/lietus sensors36Klimata kontrole37Elektromagnētiskais tvertnes
ventilācijas vārsts38Vakuumsūknis39Centrālais vadības modulis40Vējstikla mazgāšanas sistēma/
aizmugurējā stikla mazgāšanas
sistēma41Labās puses tālā gaisma (halo‐
gēnu)42Radiatora ventilators43Vējstikla tīrītāji44Vējstikla tīrītāji45Radiatora ventilators46–47Signāltaure48Radiatora ventilatorsNr.Elektriskā ķēde49Degvielas sūknis50Priekšējo lukturu līmeņošana/
adaptīvais priekšējais apgai‐
smojums51Gaisa padeves aizvars52Papildu sildītājs/dīzeļdzinējs53Pārnesumkārbas vadības
modulis/dzinēja vadības modulis54Vakuumsūknis/instrumentu
paneļa bloks/apsildes sistēmas
ventilācija/gaisa kondicionē‐
šanas sistēma
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.
