Körning och hantering197
Avståndet till ett främre och bakre hin‐der indikeras genom att avståndslin‐
jerna runt bilen ändras.
Hinder bakom bilen indikeras både
akustiskt och visuellt på samma
gång.
Hinder framför bilen indikeras först vi‐ suellt. På avstånd under 80 cm hörs
även en akustisk signal.
Avståndsindikeringen i förarinforma‐
tionscentralen kan hindras av
meddelanden med högre prioritet.
När du har godkänt meddelandet
genom att trycka på SET/CLR på
blinkersspaken visas avståndsindi‐ keringen igen.
Frånkoppling
Den bakre parkeringshjälpen stängs
av automatiskt när backväxeln läggs
ur.
Den främre parkeringshjälpen inakti‐ veras automatiskt vid hastigheter
över 11 km/h.
Parkeringshjälpen kan inaktiveras
manuellt genom att du trycker kort på D .
När systemet inaktiveras släcks
knappens lampa.
Dessutom visas Parkeringshjälp av i
förarinformationscentralen när sys‐
temet inaktiveras manuellt.
Efter en manuell inaktivering aktiv‐
eras den främre parkeringshjälpen
igen om D trycks in eller om back‐
växeln läggs i.
Störning
Om det är något fel i systemet eller om systemet inte fungerar på grund
av tillfälliga förhållanden, t.ex. is‐
täckta sensorer, tänds kontrollampan
r eller också visas ett meddelande
i förarinformationscentralen.
Bilmeddelanden 3 122.
Kontrollampa r 3 112.
Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.

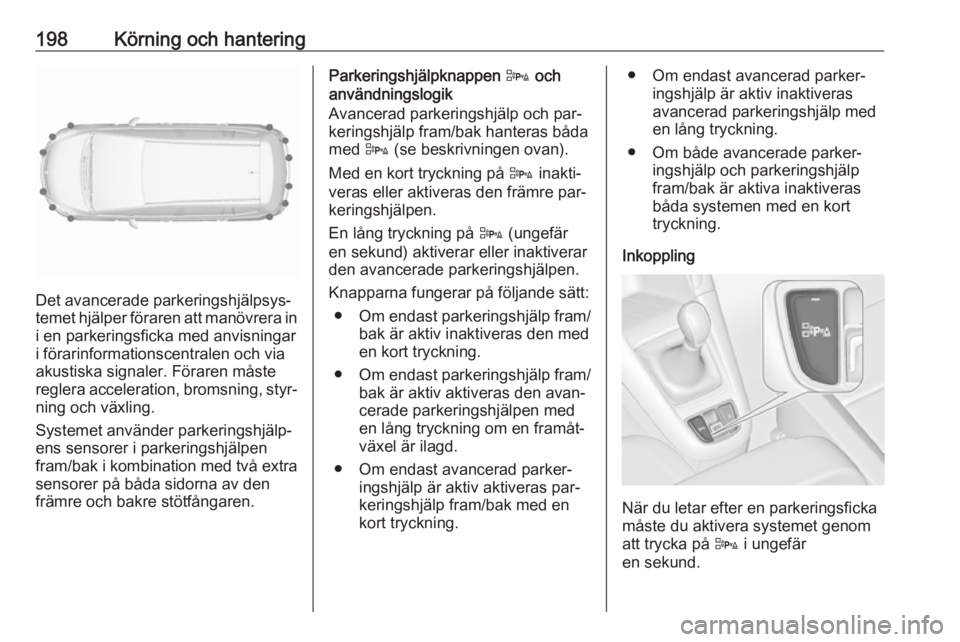

198Körning och hantering
Det avancerade parkeringshjälpsys‐
temet hjälper föraren att manövrera in i en parkeringsficka med anvisningar
i förarinformationscentralen och via
akustiska signaler. Föraren måste
reglera acceleration, bromsning, styr‐
ning och växling.
Systemet använder parkeringshjälp‐
ens sensorer i parkeringshjälpen
fram/bak i kombination med två extra sensorer på båda sidorna av den
främre och bakre stötfångaren.
Parkeringshjälpknappen D och
användningslogik
Avancerad parkeringshjälp och par‐
keringshjälp fram/bak hanteras båda
med D (se beskrivningen ovan).
Med en kort tryckning på D inakti‐
veras eller aktiveras den främre par‐
keringshjälpen.
En lång tryckning på D (ungefär
en sekund) aktiverar eller inaktiverar
den avancerade parkeringshjälpen.
Knapparna fungerar på följande sätt: ● Om endast parkeringshjälp fram/
bak är aktiv inaktiveras den med
en kort tryckning.
● Om endast parkeringshjälp fram/
bak är aktiv aktiveras den avan‐
cerade parkeringshjälpen med
en lång tryckning om en framåt‐
växel är ilagd.
● Om endast avancerad parker‐ ingshjälp är aktiv aktiveras par‐
keringshjälp fram/bak med en kort tryckning.● Om endast avancerad parker‐
ingshjälp är aktiv inaktiverasavancerad parkeringshjälp med
en lång tryckning.
● Om både avancerade parker‐ ingshjälp och parkeringshjälp
fram/bak är aktiva inaktiveras båda systemen med en kort
tryckning.
Inkoppling
När du letar efter en parkeringsficka
måste du aktivera systemet genom
att trycka på D i ungefär
en sekund.

Körning och hantering201Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐
rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål
och korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremåleller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Parkeringshjälpsystemet kan aktiv‐ eras och deaktiveras genom att in‐
ställningarna i Info-Display ändras.
Om en dragkrok är monterad måste
den väljas på menyn.
Personliga inställningar 3 128.
Observera!
Parkeringshjälpen upptäcker auto‐
matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning)
på grund av externa akustiska eller
mekaniska störningar.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.
Observera!
Om en framåtväxel läggs i och en
viss hastighet överskrids deaktiv‐
eras den bakre parkeringshjälpen
när cykelhållaren fälls ut.
Om backen läggs i först upptäcker
parkeringshjälpen cykelhållaren och matar ut ett surrande ljud. Tryck
snabbt på D för att deaktivera par‐
keringshjälpen.
Observera!
Efter tillverkningen måste den avan‐ cerade parkeringshjälpen kalibre‐
ras. För optimal parkering vägled‐
ning, en körsträcka på minst 35 km,
inklusive ett antal krökar, krävs.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt

202Körning och hanteringi båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.9 Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid kon‐trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar bilen eller om det passerar dig, tänds en gul var‐
ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersen börjar varningssymbolen
B blinka gult som en varning för att du
inte ska byta fil.
Observera!
Om det passerande fordonet är
minst 10 km/h snabbare än det pas‐
serade fordonet tänds inte varnings‐ symbolen B på den aktuella ytter‐
backspegeln.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐ lysta. Om du sänker hastigheten igen
släcks varningssymbolerna. Om ett
fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att
visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐ ras i menyn Inställningar i
Info-Display, personliga inställningar 3 128.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Detekteringszoner
Systemets sensor täcker en zon på
ungefär 3 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär
3 meter bakåt. Zonens höjd är unge‐ fär mellan 0,5 meter och 2 meter över marken.
Systemet inaktiveras om en släpvagn
kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.

Körning och hantering203StörningEnstaka missade varningar kan före‐
komma under normala omständighe‐
ter och ökar vid våta förhållanden.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 264.
Om det är något fel i systemet eller
om systemet inte fungerar på grund av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad i hän‐
delse av ett permanent fel.
Backkamera
Backkameran hjälper föraren vid backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran
och den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i bakluckans
handtag och har en bildvinkel på
130°.

204Körning och hanteringTack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.
Vägledande linjer
Dynamiska vägledande linjer är våg‐
räta linjer med 1 meters avstånd som
projiceras på bilden för att ange av‐
ståndet till de föremål som visas.
Bilens beräknade bana visas enligt
styrningsvinkeln.
Du kan deaktivera funktionen på
inställningsmenyn i Info-Display. Per‐
sonliga inställningar 3 128.
Varningssymboler
Varningssymboler visas som trianglar 9 på bilden och markerar hinder som
detekteras av den avancerade par‐
keringshjälpens bakre sensorer.
Visningsinställningar
Navi 650/Navi 950 : Ljusstyrkan ställs
in med upp-/nedknapparna på multi‐
funktionsknappen.
CD 600 : Ljusstyrkan kan ställas in
genom att man först trycker på och
sedan vrider multifunktionsknappen.
Frånkoppling
Kameran inaktiveras när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Aktivering eller deaktivering av back‐
kameran kan ändras på inställnings‐
menyn i Info-Display. Personliga in‐
ställningar 3 128.
Störning Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
● det omgivande området är mörkt.
● solen eller helljusstrålkastare lyser rakt in i kameralinsen.
● is, snö, lera eller något annat täcker kameraobjektivet. rengör
insen, skölj den med vatten och
torka med en mjuk trasa.
● bakluckan inte är riktigt stängd.
● bilen har blivit påkörd bakifrån. ● det förekommer extrema tempe‐ raturväxlingar.

242BilvårdNrStrömkrets1Motorstyrenhet2Lambdasond3Bränsleinsprutning/Tändnings‐
system4Bränsleinsprutning/Tändnings‐ system5–6Spegelvärme/Stöldlarm7Fläktstyrning/Motorstyrenhet/
Växellådans styrenhet8Lambdasond/Motorkylning9Bakrutesensor10Batterisensor11Öppning av baklucka12Adaptiva strålkastare/Auto‐
matisk ljusreglering13ABS14Bakrutetorkare15MotorstyrenhetNrStrömkrets16Startmotor17Växellådsstyrenhet18Bakruteuppvärmning19Fönsterhissar fram20Fönsterhissar bak21Elcentral, bagagerum22Vänster helljus (halogen)23Strålkastarspolare24Höger halvljus (xenon)25Vänster halvljus (xenon)26Dimljus fram27Dieselbränsleuppvärmning28Stopp/start-system29Elektrisk parkeringsbroms30ABS31Adaptiv farthållare32Airbag

Bilvård243NrStrömkrets33Adaptiva strålkastare/Auto‐
matisk ljusreglering34Avgasåterföring35Ytterbackspegel/Regnsensor36Luftkonditionering37Solenoid öppning behållare38Vakuumpump39Central styrenhet40Vindrutetorkare/Bakrutespolar‐
system41Höger helljus (halogen)42Kylarfläkt43Vindrutetorkare44Vindrutetorkare45Kylarfläkt46–47Signalhorn48KylarfläktNrStrömkrets49Bränslepump50Ljushöjdsreglering/Adaptiva
strålkastare51Luftlucka52Parkeringsvärmare/Dieselmotor53Växellådsstyrenhet/Motorstyr‐
enhet54Vakuumpump/Instrumentpanel‐
kluster/Värmeventilation/Luft‐
konditionering
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är ord‐
entligt stängt kan funktionsfel inträffa.
Säkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom förvaringsutrymmet i
instrumentpanelen.
Öppna förvaringsutrymmet och lossa
den genom att trycka den åt vänster.
Fäll ner förvaringsutrymmet och ta
bort den.
