98Instrumenten en bedieningsorganenInstrumenten en
bedieningsorganenBedieningsorganen ......................99
Stuurwielverstelling ...................99
Stuurbedieningsknoppen ...........99
Verwarmd stuurwiel ...................99
Claxon ..................................... 100
Wis-/wasinstallatie voorruit ......100
Wis-/wasinstallatie achterruit ...102
Buitentemperatuur ...................102
Klok ......................................... 103
Elektrische aansluitingen .........104
Aansteker ................................ 105
Asbakken ................................. 105
Waarschuwingslampen, meters
en controlelampen .....................106
Instrumentengroep ..................106
Snelheidsmeter .......................106
Kilometerteller ......................... 106
Dagteller .................................. 106
Toerenteller ............................. 106
Brandstofmeter ........................107
Brandstofkeuzeschakelaar ......107
Koelvloeistoftemperatuurme‐ ter ........................................... 108
Service-display ........................ 108Controlelampen .......................109
Richtingaanwijzer ....................111
Gordelverklikker ......................112
Airbag en gordelspanners .......112
Airbag-deactivering .................113
Laadsysteem ........................... 113
Storingsindicatielamp ..............113
Service-indicatie ......................113
Rem- en koppelingssysteem ...113
Pedaal intrappen .....................114
Elektrische handrem ................114
Storing elektrische handrem ....114
Antiblokkeersysteem (ABS) .....114
Opschakelen ........................... 114
Stuurbekrachtiging ..................115
Lane Departure Warning .........115
Ultrasoonparkeerhulp ..............115
Elektronische stabiliteitsregeling UIT ............115
Elektronische stabiliteitsregeling en Traction Control-systeem ..115
Traction Control-systeem UIT . 116
Voorverwarming ......................116
Roetfilter .................................. 116
AdBlue ..................................... 116
Bandenspanningscontrolesys‐ teem ....................................... 116
Motoroliedruk ........................... 116
Te laag brandstofpeil ...............117
Startbeveiliging ........................117Motorvermogen verminderd ....117
Rijverlichting ............................ 117
Grootlicht ................................. 117
Grootlichtassistentie ................117
Adaptive Forward Lighting .......117
Mistlamp .................................. 118
Mistachterlicht ......................... 118
Niveau sproeiervloeistof te laag ......................................... 118
Cruise control .......................... 118
Adaptieve cruise control ..........118
Voorligger gedetecteerd ..........118
Portier open ............................. 118
Informatiedisplays ......................119
Driver Information Center ........119
Graphic-Info-Display, Color-Info-Display .................. 123
Boordinformatie ......................... 125
Geluidssignalen .......................127
Batterijspanning .......................128
Tripcomputer .............................. 129
Persoonlijke instellingen ............131
OnStar ....................................... 137

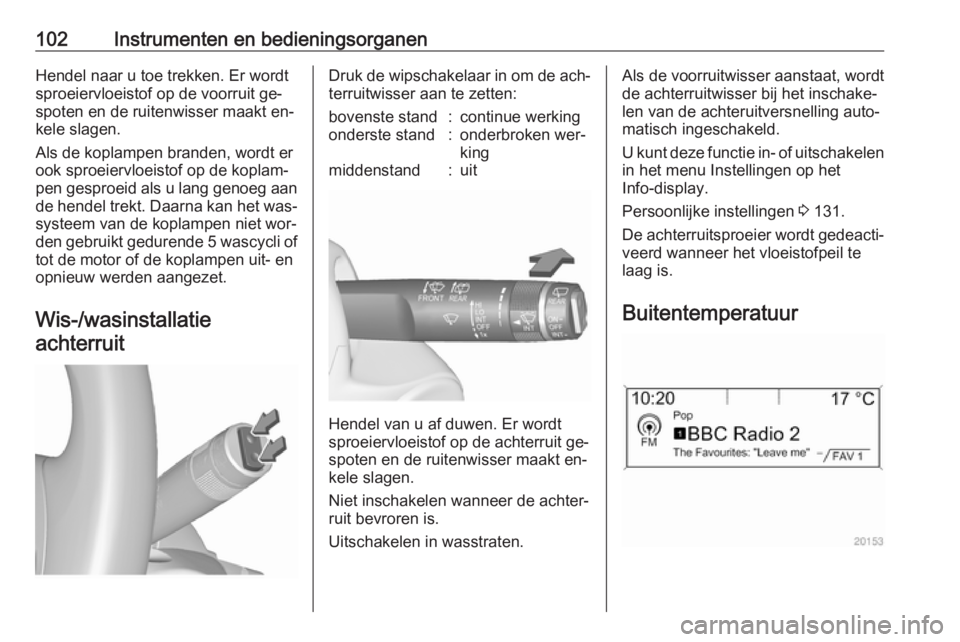

102Instrumenten en bedieningsorganenHendel naar u toe trekken. Er wordt
sproeiervloeistof op de voorruit ge‐
spoten en de ruitenwisser maakt en‐
kele slagen.
Als de koplampen branden, wordt er
ook sproeiervloeistof op de koplam‐
pen gesproeid als u lang genoeg aan de hendel trekt. Daarna kan het was‐
systeem van de koplampen niet wor‐
den gebruikt gedurende 5 wascycli of
tot de motor of de koplampen uit- en
opnieuw werden aangezet.
Wis-/wasinstallatieachterruitDruk de wipschakelaar in om de ach‐
terruitwisser aan te zetten:bovenste stand:continue werkingonderste stand:onderbroken wer‐
kingmiddenstand:uit
Hendel van u af duwen. Er wordt
sproeiervloeistof op de achterruit ge‐ spoten en de ruitenwisser maakt en‐
kele slagen.
Niet inschakelen wanneer de achter‐
ruit bevroren is.
Uitschakelen in wasstraten.
Als de voorruitwisser aanstaat, wordt
de achterruitwisser bij het inschake‐
len van de achteruitversnelling auto‐
matisch ingeschakeld.
U kunt deze functie in- of uitschakelen in het menu Instellingen op het
Info-display.
Persoonlijke instellingen 3 131.
De achterruitsproeier wordt gedeacti‐
veerd wanneer het vloeistofpeil te
laag is.
Buitentemperatuur

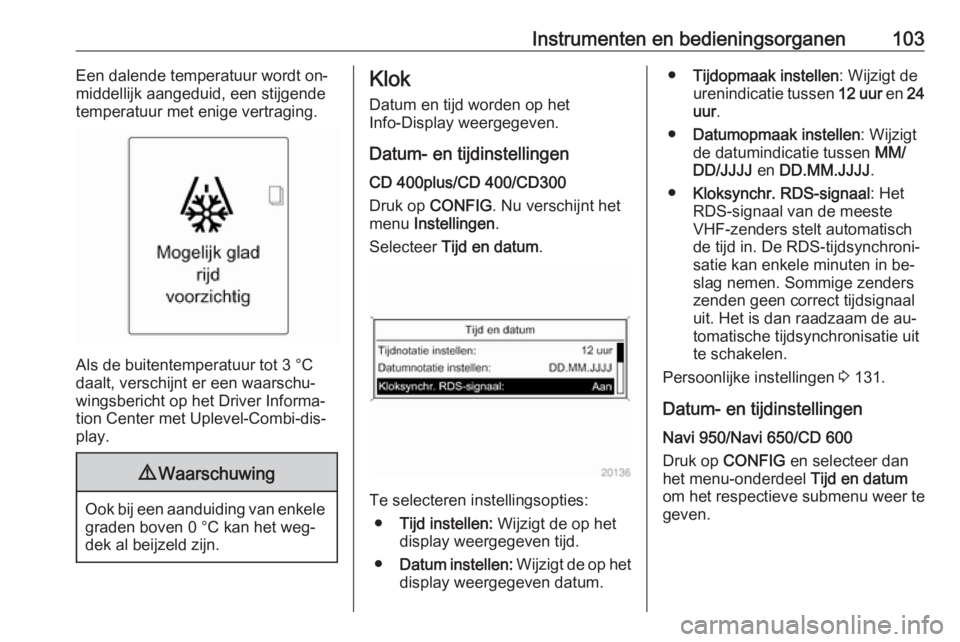

Instrumenten en bedieningsorganen103Een dalende temperatuur wordt on‐
middellijk aangeduid, een stijgende temperatuur met enige vertraging.
Als de buitentemperatuur tot 3 °C
daalt, verschijnt er een waarschu‐ wingsbericht op het Driver Informa‐
tion Center met Uplevel-Combi-dis‐
play.
9 Waarschuwing
Ook bij een aanduiding van enkele
graden boven 0 °C kan het weg‐
dek al beijzeld zijn.
Klok
Datum en tijd worden op het
Info-Display weergegeven.
Datum- en tijdinstellingen CD 400plus/CD 400/CD300
Druk op CONFIG . Nu verschijnt het
menu Instellingen .
Selecteer Tijd en datum .
Te selecteren instellingsopties:
● Tijd instellen: Wijzigt de op het
display weergegeven tijd.
● Datum instellen: Wijzigt de op het
display weergegeven datum.
● Tijdopmaak instellen : Wijzigt de
urenindicatie tussen 12 uur en 24
uur .
● Datumopmaak instellen : Wijzigt
de datumindicatie tussen MM/
DD/JJJJ en DD.MM.JJJJ .
● Kloksynchr. RDS-signaal : Het
RDS-signaal van de meeste
VHF-zenders stelt automatisch
de tijd in. De RDS-tijdsynchroni‐
satie kan enkele minuten in be‐
slag nemen. Sommige zenders
zenden geen correct tijdsignaal
uit. Het is dan raadzaam de au‐
tomatische tijdsynchronisatie uit te schakelen.
Persoonlijke instellingen 3 131.
Datum- en tijdinstellingen Navi 950/Navi 650/CD 600
Druk op CONFIG en selecteer dan
het menu-onderdeel Tijd en datum
om het respectieve submenu weer te
geven.

108Instrumenten en bedieningsorganenDoor LPG in te drukken kunt u wisse‐
len tussen het gebruik van benzine en
LPG. De led 1-status toont de hui‐
dige werkingsmodus.1 uit:rijden op benzine1 knippert:voorwaarden voor
overschakelen op rij‐
den op LPG controle‐
ren. Licht op als aan
de voorwaarden vol‐
daan is.1 brandt:rijden op LPG1 knippert
5 keer en
dooft:LPG-tank is leeg of
storing in LPG-sys‐
teem. Er verschijnt
een bericht op het Dri‐
ver Information Cen‐
ter.
Zodra de LPG-tank leeg is, wordt tot
aan het uitschakelen van de ontste‐
king automatisch op benzine overge‐
schakeld.
Brandstof voor het rijden op LPG
3 218.
Koelvloeistoftemperatuur‐
meter
Geeft de koelvloeistoftemperatuur
aan.
linker zone:bedrijfstempera‐
tuur motor nog niet bereiktmiddelste
gebied:normale bedrijfs‐
temperatuurrechter zone:temperatuur te
hoogVoorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.
Service-display
Het controlesysteem van de oliekwa‐
liteit laat u weten wanneer de motor‐
olie en het oliefilter moeten worden
vervangen. Afhankelijk van de rijom‐
standigheden, kan het aangegeven vervangingsinterval van de motorolie
en het oliefilter aanzienlijk variëren.

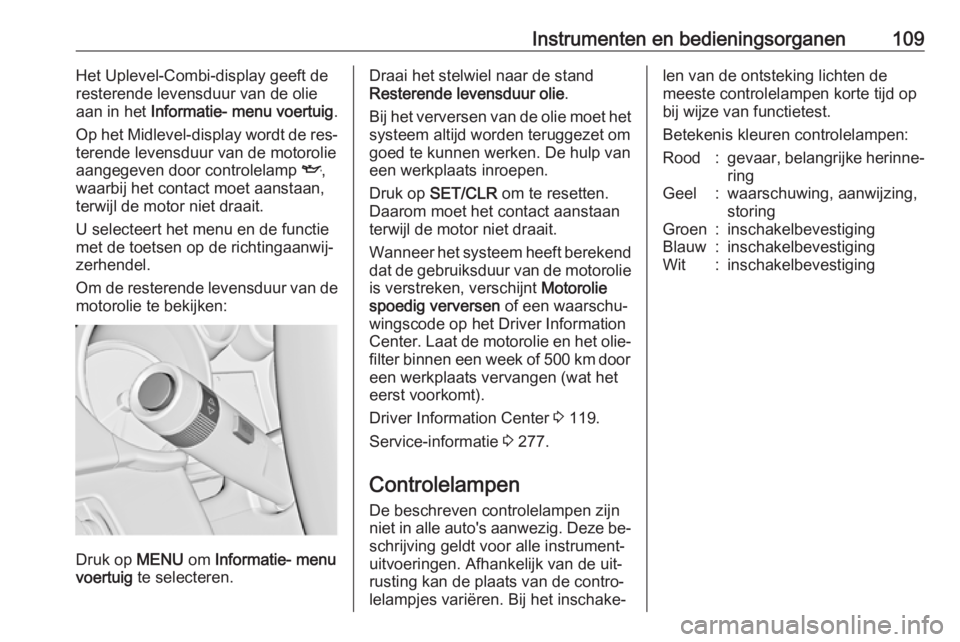

Instrumenten en bedieningsorganen109Het Uplevel-Combi-display geeft de
resterende levensduur van de olie
aan in het Informatie- menu voertuig .
Op het Midlevel-display wordt de res‐
terende levensduur van de motorolie
aangegeven door controlelamp I,
waarbij het contact moet aanstaan, terwijl de motor niet draait.
U selecteert het menu en de functie
met de toetsen op de richtingaanwij‐
zerhendel.
Om de resterende levensduur van de motorolie te bekijken:
Druk op MENU om Informatie- menu
voertuig te selecteren.
Draai het stelwiel naar de stand
Resterende levensduur olie .
Bij het verversen van de olie moet het systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.
Druk op SET/CLR om te resetten.
Daarom moet het contact aanstaan terwijl de motor niet draait.
Wanneer het systeem heeft berekend
dat de gebruiksduur van de motorolie
is verstreken, verschijnt Motorolie
spoedig verversen of een waarschu‐
wingscode op het Driver Information Center. Laat de motorolie en het olie‐ filter binnen een week of 500 km door een werkplaats vervangen (wat het
eerst voorkomt).
Driver Information Center 3 119.
Service-informatie 3 277.
Controlelampen De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze be‐
schrijving geldt voor alle instrument‐
uitvoeringen. Afhankelijk van de uit‐
rusting kan de plaats van de contro‐
lelampjes variëren. Bij het inschake‐len van de ontsteking lichten de
meeste controlelampen korte tijd op
bij wijze van functietest.
Betekenis kleuren controlelampen:Rood:gevaar, belangrijke herinne‐ ringGeel:waarschuwing, aanwijzing,
storingGroen:inschakelbevestigingBlauw:inschakelbevestigingWit:inschakelbevestiging

114Instrumenten en bedieningsorganenPedaal intrappen
- brandt of knippert geel.
Brandt Rempedaal moet worden ingetraptom de elektrische handrem los te zet‐
ten 3 180.
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten. Stop-startsysteem 3 167.
Knippert
Trap het koppelingspedaal in om de
motor normaal te starten 3 17,
3 166.
Bij sommige versies verschijnt het be‐ richt 'Pedaal intrappen' op het Driver
Information Center 3 125.
Elektrische handrem
m brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken 3 180.Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los
te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.
Storing elektrische handrem
j brandt of knippert geel.
Brandt Elektrische handrem werkt niet opti‐
maal 3 180.
Knippert
Elektrische handrem staat in de ser‐
vicemodus. Stop de auto, trek de
elektrische handrem aan en zet deze
los om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de ont‐ steking enkele seconden. Het sys‐
teem is na het doven van het contro‐
lelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐
den niet dooft of als tijdens de rit gaat
branden, dan zit er een storing in het
ABS-systeem. Het remsysteem blijft
normaal werken, maar zonder ABS-
regeling.
Antiblokkeersysteem 3 179.
Opschakelen [ brandt groen als een controlelamp
of verschijnt als een symbool op het
Driver Information Center met Uple‐
vel-Combi-display wanneer opscha‐
kelen voor een zuinig verbruik wordt
aanbevolen.

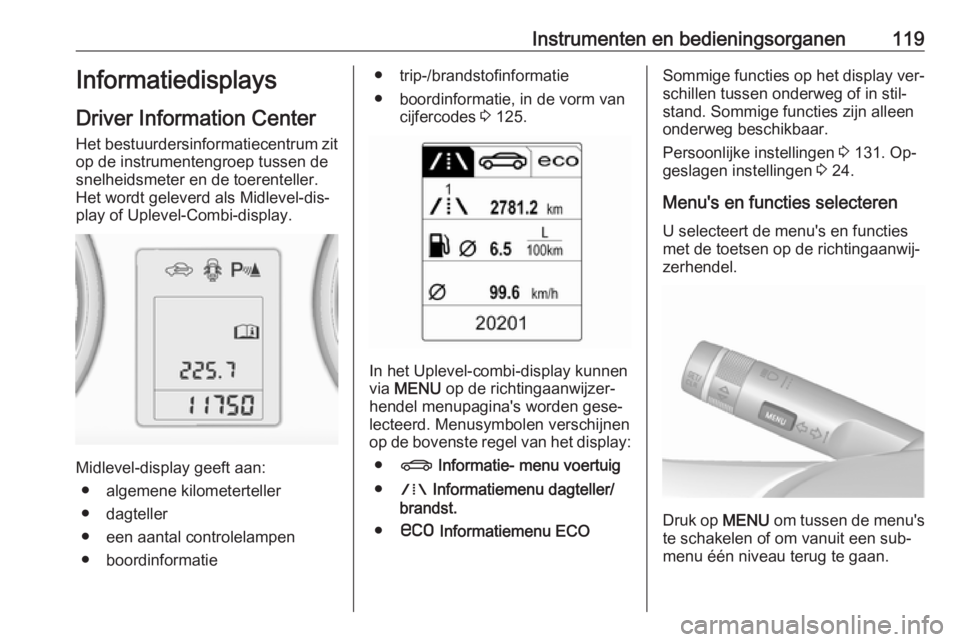

Instrumenten en bedieningsorganen119Informatiedisplays
Driver Information Center
Het bestuurdersinformatiecentrum zit
op de instrumentengroep tussen de
snelheidsmeter en de toerenteller.
Het wordt geleverd als Midlevel-dis‐
play of Uplevel-Combi-display.
Midlevel-display geeft aan:
● algemene kilometerteller
● dagteller
● een aantal controlelampen
● boordinformatie
● trip-/brandstofinformatie
● boordinformatie, in de vorm van cijfercodes 3 125.
In het Uplevel-combi-display kunnen
via MENU op de richtingaanwijzer‐
hendel menupagina's worden gese‐
lecteerd. Menusymbolen verschijnen
op de bovenste regel van het display:
● X Informatie- menu voertuig
● W Informatiemenu dagteller/
brandst.
● s Informatiemenu ECO
Sommige functies op het display ver‐
schillen tussen onderweg of in stil‐
stand. Sommige functies zijn alleen onderweg beschikbaar.
Persoonlijke instellingen 3 131. Op‐
geslagen instellingen 3 24.
Menu's en functies selecteren U selecteert de menu's en functies
met de toetsen op de richtingaanwij‐
zerhendel.
Druk op MENU om tussen de menu's
te schakelen of om vanuit een sub‐ menu één niveau terug te gaan.

120Instrumenten en bedieningsorganen
Draai aan het stelwiel om een menu-
optie te markeren of om een nume‐
rieke waarde in te stellen.
Druk op SET/CLR om een functie te
selecteren of om een bericht te be‐
vestigen.
Informatie- menu voertuig
Druk op MENU om de Informatie-
menu voertuig te selecteren of selec‐
teer X op het Uplevel-Combi-dis‐
play.
Draai aan het stelwiel om een sub‐
menu te selecteren. Druk op
SET/CLR om te bevestigen.
Volg de instructies in de submenu's.
Afhankelijk van de versie kunnen mo‐
gelijke submenu's zijn:
● Eenheid : U kunt de eenheden op
de displays veranderen.
● Bandenspanning : Controleert de
bandenspanning van alle banden onder het rijden 3 256.
● Bandenbelasting : Selecteer de
bandenspanningscategorie vol‐
gens de huidige bandenspanning
3 256.
● Resterende levensduur olie :
Geeft aan wanneer de motorolie
ververst en het filter vervangen
moet worden 3 108.
