2016 OPEL MOKKA Uživatelská příručka (in Czech)

Úložné prostory55Odkládací schránka
v palubní desce
Pro otevření zatáhněte za madlo.
Pokud je vozidlo v pohybu, schránka v palubní desce musí být uzavřena.
Držáky nápojů
Držáky nápojů jsou umístěny ve
středové konzole a v zadní části
středové konzole.
Chcete-li použít držák nápojů
u zadního sedadla, potáhněte za
popruh v loketní opěrce zadního
sedadla.
Schránka na sluneční brýle
Otevřete sklopením dolů.
Nepoužívejte pro skladování těžkých
předmětů.

56Úložné prostoryÚložný prostor podsedadlem
Nadzvedněte zásuvku za přední část a vytáhněte ven. Pro zavření zatlačte
zásuvku dovnitř a zajistěte.
Schránka ve středové
konzole
Zatlačte tlačítko dolů a posuňte kryt
zpátky.
Zadní nosný systém
Zadní nosný systém pro tři jízdní
kola
Zadní nosný systém (systém Flex-
Fix) umožňuje připevnění jednoho
jízdního kola k výsuvnému nosiči
včleněnému do podlahy vozidla. Dále
lze připevnit další dvě jízdní kola na
adaptér. Přeprava jiných předmětů
není povolena.
Maximální nosnost zadního nosného
systému je 60 kg s připevněným
adaptérem a 30 kg bez připevněného
adaptéru. Díky tomu lze k nosnému
systému připevnit také jízdní kolo

Úložné prostory57s elektrickým pohonem. Maximální
hmotnost jednoho jízdního kola na
adaptéru je 20 kg.
Rozvor kol jízdního kola nesmí
přesáhnout 1,15 metru. V opačném
případě není možné bezpečné
upevnění jízdního kola.
Pokud se nepoužívá, musíte nosný
systém zasunout zpět do podlahy
vozidla.
Na jízdních kolech nesmí být žádné
předměty, které by se během
přepravy mohli uvolnit.Výstraha
Je-li zadní nosný systém vysunutý a vozidlo je plně zatížené, sníží se
vůle podvozku.
Po cestách v prudkém stoupání
a při jízdě přes rampy, nárazníky
atd. jezděte opatrně.
Výstraha
Před připevňováním jízdních kol
z rámu z uhlíku požádejte o radu prodejce jízdního kola. Může dojít
k poškození jízdních kol.
Vysouvání
Otevřete dveře zavazadlového
prostoru.
9 Varování
Nikdo nesmí být v oblasti
vysouvání zadního nosného
systému, nebezpečí zranění.
Zatáhněte za uvolňovací páčku
směrem nahoru. Zadní nosný systém se uvolní a bude se rychle pohybovat směrem ven ze zadního nárazníku.
Zcela vytáhněte zadní nosný systém
dokud neuslyšíte, že se zajistil.
Ujistěte se, že není možné zadní nosný systém zatlačit dovnitř bez
opětovného zatažení za uvolňovací
páčku.
9 Varování
Připevnit objekty na zadní nosný
systém je dovoleno pouze, pokud
byl systém správně zajištěn.

58Úložné prostoryPokud se zadní nosný systém
správně nezajistí, nepřipevňujte
na něj žádné objekty. Vyhledejte
pomoc v servisu.
Vyklopení držáku značky vozidla
Nadzvedněte držák značky vozidla
a sklopte jej dozadu.
Před prvním použitím zadního
nosného systému připevněte
registrační číslo.
Vyklopení koncových světel
Chcete-li namontovat koncová světla, odmontujte oba šrouby ( 1). Vytáhněte
koncová světla z úchytu směrem
dopředu ( 2) a dolů a vyklopte je do
strany.
Zatlačte koncová světla do úchytu ( 1)
a zašroubujte šrouby ( 2), které drží
světla.
Vyklopení úchytu kol

Úložné prostory59Sundejte popruh a vyklopte úchyt.
Zajištění zadního nosného systému
Sundejte popruh a otočte obě upínací páčky co nejvíce do boku.
Jinak nelze zaručit bezpečnou
funkčnost.
Montáž nosiče jízdních kol
Nadzvedněte nosič vzadu ( 1)
a potáhněte je dozadu.
Vyklopte nosič ( 2) nahoru.
Zatlačte nosič ( 1) a otočte rukojeť ( 2)
dozadu tak, aby zaklesla.
Stiskněte tlačítko ( 1) a vysuňte levou
část nosiče ( 2).
Stiskněte tlačítko ( 1) a zasuňte levou
část nosiče do pravé části ( 2).

60Úložné prostory
Připevnění jízdního kola
1. Otočte pedály do polohy podlevyobrazení a vložte jízdní kolo do
úchytu pro kola.
Jízdní kolo musí stát v úchytech
uprostřed.
2. Připevněte krátký montážní držák
k rámu jízdního kola. Připevněte
otočením knoflíku ve směru
hodinových ručiček.
3. Pomocí upevňovacích popruhů zajistěte obě kola jízdního kola
k úchytům kol.
4. Zkontrolujte jízdní kolo a ujistěte se o jeho zajištění.
Výstraha
Mezi jízdním kolem a vozidlem
musí být mezera minimálně 5 cm.
V případě potřeby uvolněte řídítka a otočte je stranou.
Připevnění adaptéru
Pokud převážíte více než jedno jízdní
kolo, musíte namontovat adaptér.

Úložné prostory61
1. Připevněte adaptér k zadnímunosnému systému podle
vyobrazení.
2. Otočte páku ( 1) dopředu
a podržte ji. Potom spusťte
adaptér ( 2) vzadu.
3. Uvolněte páku a zkontrolujte, zda je adaptér spolehlivě zajištěn.
4. Chcete-li sklopit zadní nosnýsystém dozadu, veďte popruh
k adaptéru pod pákou. Upevněte
popruh.

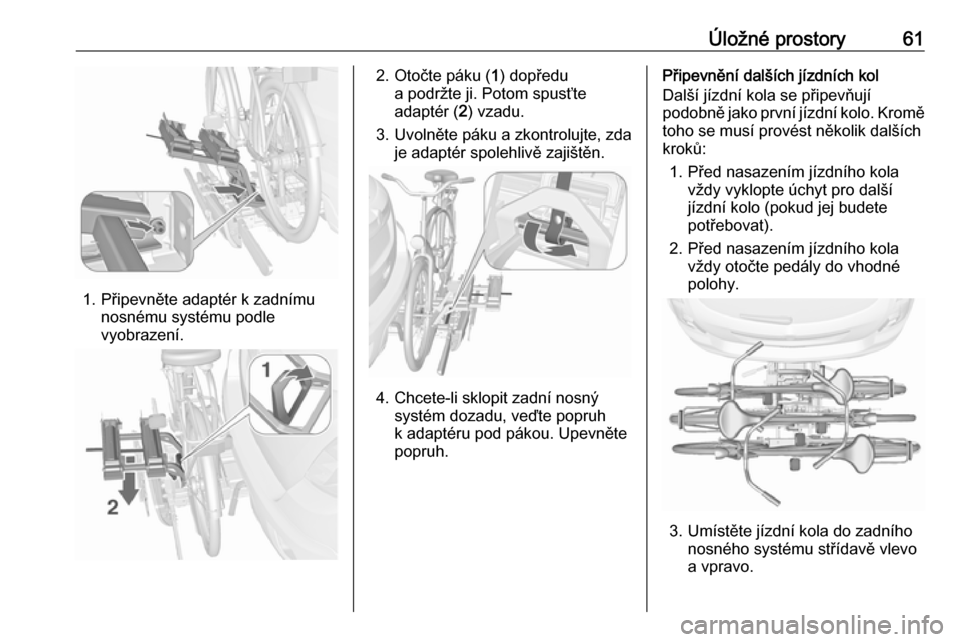

Připevnění dalších jízdních kol
Další jízdní kola se připevňují
podobně jako první jízdní kolo. Kromě toho se musí provést několik dalších
kroků:
1. Před nasazením jízdního kola vždy vyklopte úchyt pro další
jízdní kolo (pokud jej budete
potřebovat).
2. Před nasazením jízdního kola vždy otočte pedály do vhodné
polohy.
3. Umístěte jízdní kola do zadního nosného systému střídavě vlevo
a vpravo.

62Úložné prostory4. Vyrovnejte jízdní kola k jižpřipevněnému jízdnímu kolu.
Náboje kol se nesmí navzájem
dotýkat.
5. Připevněte jízdní kola pomocí montážních držáků a popruhů
podle popisů pro první kolo.
Montážní držáky se musí
připevnit rovnoběžně.
Druhé jízdní kolo připevněte k nosiči pomocí dlouhého
montážního držáku.
K připevnění třetího jízdního kola
použijte krátký montážní držák
z příslušenství. Držák se musí
připevnit mezi rámy druhého
a třetího jízdního kola.
6. Kromě toho pomocí upevňovacích popruhů zajistěte
obě kola třetího jízdního kola k úchytům kol.
Pro zlepšení viditelnosti
doporučujeme na jízdní kolo vzadu
připevnit výstražnou ceduli.
Sklopení zadního nosného systému
dozadu
Aby byl přístupný zavazadlový
prostor, zadní nosný systém se musí
sklopit dozadu.
● Bez připevněného adaptéru:
Potlačte páku ( 1), odjistěte ji
a podržte.
Potáhněte nosič ( 2) dozadu
a sklopte zadní nosný systém.
● S připevněným adaptérem:
9 Varování
Dávejte pozor při vypojování
zadního nosného systému,
protože se systém nakloní
dozadu. Riziko poranění.
