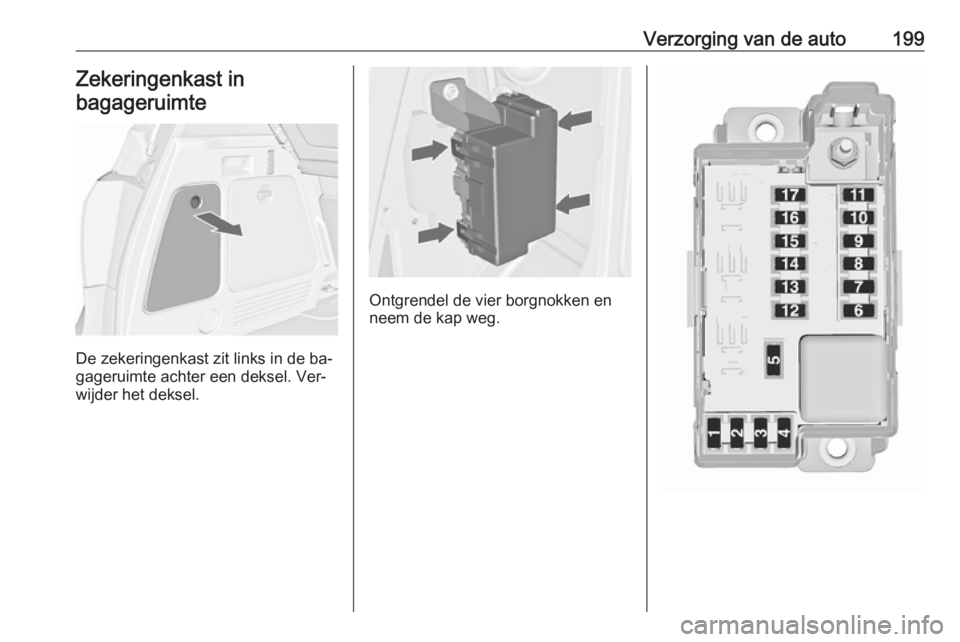

Verzorging van de auto199Zekeringenkast inbagageruimte
De zekeringenkast zit links in de ba‐
gageruimte achter een deksel. Ver‐
wijder het deksel.
Ontgrendel de vier borgnokken en
neem de kap weg.

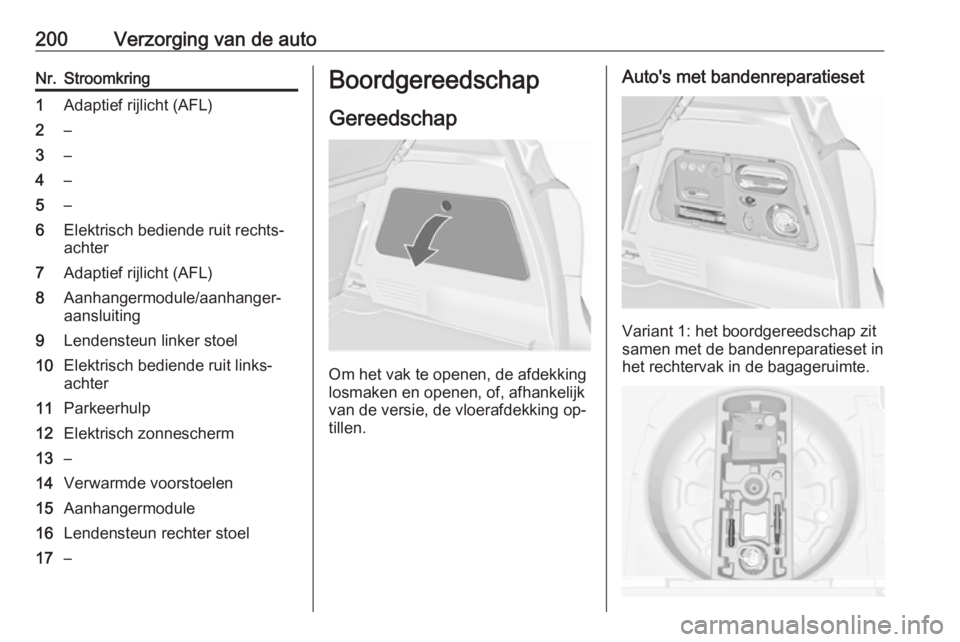

200Verzorging van de autoNr.Stroomkring1Adaptief rijlicht (AFL)2–3–4–5–6Elektrisch bediende ruit rechts‐
achter7Adaptief rijlicht (AFL)8Aanhangermodule/aanhanger‐
aansluiting9Lendensteun linker stoel10Elektrisch bediende ruit links‐
achter11Parkeerhulp12Elektrisch zonnescherm13–14Verwarmde voorstoelen15Aanhangermodule16Lendensteun rechter stoel17–Boordgereedschap
Gereedschap
Om het vak te openen, de afdekking
losmaken en openen, of, afhankelijk
van de versie, de vloerafdekking op‐
tillen.
Auto's met bandenreparatieset
Variant 1: het boordgereedschap zit
samen met de bandenreparatieset in het rechtervak in de bagageruimte.

Verzorging van de auto201Variant 2: het boordgereedschap zit
samen met de bandenreparatieset
onder de vloerafdekking in de baga‐
geruimte.
Auto's met reservewiel
De krik en het boordgereedschap zit‐
ten in de uitsparing voor het reserve‐
wiel in de bagageruimte.
Velgen en banden
Conditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden over scherpe randen kan schade aan
banden en velgen tot gevolg hebben. Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een
werkplaats inroepen.
Winterbanden
Winterbanden verhogen de veiligheid
bij temperaturen onder 7 °C en moe‐
ten daarom op alle wielen worden ge‐ monteerd.
De sticker met de maximumsnelheid
in overeenstemming met de geldende
wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.Aanduidingen op banden
Bijv. 195/65 R 15 91 H195:bandbreedte in mm65:hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R:type koordlagen: RadiaalRF:type: RunFlat15:velgdiameter in inch91:kengetal voor draagvermogen, 91 komt bijv. overeen met
615 kgH:kenletter voor snelheid
Kenletter voor snelheid:
Q:maximaal 160 km/uS:maximaal 180 km/uT:maximaal 190 km/uH:maximaal 210 km/uV:maximaal 240 km/uW:maximaal 270 km/u
Kies een band die geschikt is voor de
topsnelheid van uw auto.
De topsnelheid is bereikbaar op rij‐
klaar gewicht met bestuurder (75 kg)
plus 125 kg nuttige last. Door optio‐
nele uitrusting kan de topsnelheid van
de auto afnemen.

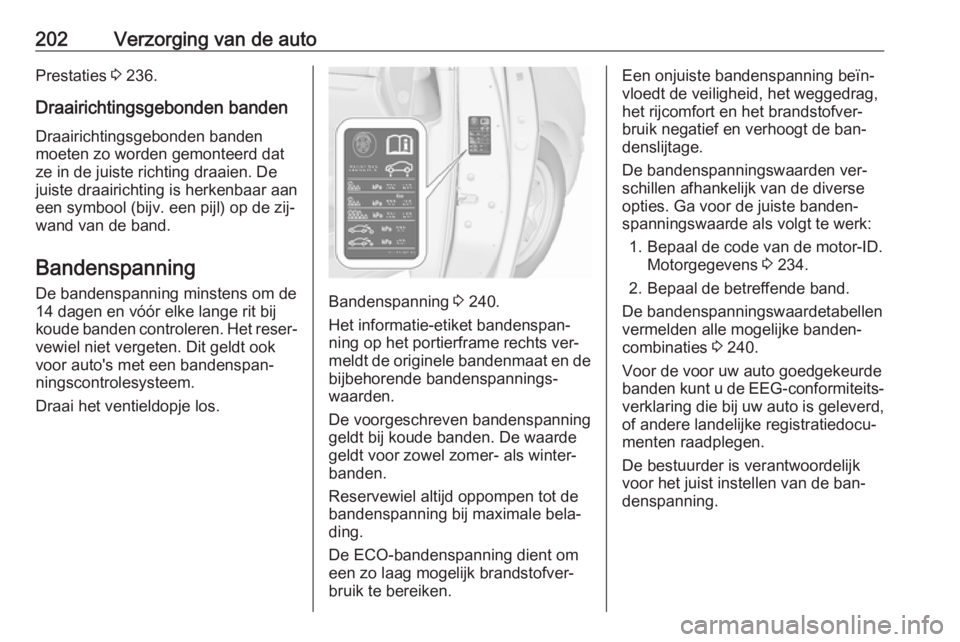

202Verzorging van de autoPrestaties 3 236.
Draairichtingsgebonden banden
Draairichtingsgebonden banden
moeten zo worden gemonteerd dat
ze in de juiste richting draaien. De
juiste draairichting is herkenbaar aan
een symbool (bijv. een pijl) op de zij‐
wand van de band.
Bandenspanning
De bandenspanning minstens om de
14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐
vewiel niet vergeten. Dit geldt ook
voor auto's met een bandenspan‐ ningscontrolesysteem.
Draai het ventieldopje los.
Bandenspanning 3 240.
Het informatie-etiket bandenspan‐
ning op het portierframe rechts ver‐
meldt de originele bandenmaat en de bijbehorende bandenspannings‐waarden.
De voorgeschreven bandenspanning
geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.
De ECO-bandenspanning dient om
een zo laag mogelijk brandstofver‐
bruik te bereiken.
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de ban‐
denslijtage.
De bandenspanningswaarden ver‐
schillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐ spanningswaarde als volgt te werk:
1. Bepaal de code van de motor-ID. Motorgegevens 3 234.
2. Bepaal de betreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 240.
Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd, of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk voor het juist instellen van de ban‐
denspanning.

Verzorging van de auto2039Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
Wanneer u de bandenspanning van
een auto met bandenspanningscon‐
trolesysteem moet verhogen of verla‐
gen, schakel dan de ontsteking uit.
Afhankelijkheid van temperatuurDe bandenspanning hangt af van detemperatuur van de band. Onderweg
lopen de temperatuur en de spanning
van de band op. De bandenspannin‐
gen op de bandinformatiesticker en in de bandenspanningentabel verwijzen
naar koude banden, dus bij een tem‐
peratuur van 20 °C.
De druk wordt voor iedere tempera‐
tuurstijging van 10 °C met bijna
10 kPa verhoogd. Houd hiermee re‐
kening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op het Driver Information Center ziet, is
de werkelijke bandenspanning. Bij
een afgekoelde band is deze waarde
iets lager, maar is de band niet lek.
Bandenspanningscontrole‐systeem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de ban‐ denspanning van alle vier de banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een druksensor en de banden moe‐
ten de voorgeschreven bandenspan‐
ning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
U kunt de actuele bandenspannings‐
waarden bekijken in Informatie- menu
voertuig op het Driver Information
Centre.
U selecteert het menu met de knop‐
pen op de richtingaanwijzerhendel.
Druk op MENU om Informatie- menu
voertuig te selecteren X.

204Verzorging van de auto
Draai aan het stelwiel om het ban‐
denspanningscontrolesysteem te se‐ lecteren.
De systeemstatus en bandenspan‐
ningswaarschuwingen worden sa‐
men met het betreffende wiel aange‐ geven in een bericht op het Driver In‐ formation Center.
Voor de waarschuwingen kijkt het
systeem ook naar de temperatuur
van de band.
Afhankelijkheid van temperatuur
3 202.Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 100.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 240.
Als w gedurende 60-90 seconden
knippert en dan ononderbroken
brandt, is er een storing in het sys‐
teem. De hulp van een werkplaats in‐ roepen.
Na het op spanning brengen moet u
wellicht een stukje rijden om de ban‐
denspanningswaarden op Driver In‐
formation Center bij te werken. Hierbij
kan w oplichten.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit duiden op een te lage bandenspan‐
ning. Bandenspanning controleren.
Boordinformatie 3 108.
Schakel het contact uit wanneer de
bandenspanning verhoogd of ver‐
laagd moet worden.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een tijdelijk reservewiel is niet uitge‐
rust met druksensoren. Het
bandenspanningscontrolesysteem
werkt niet op deze wielen. De contro‐
lelamp w brandt. Voor de overige drie
wielen blijft het systeem in werking.
Gebruik van in de handel verkrijgbare
vloeibare bandenreparatiesets kan
de werking van het systeem nadelig

Verzorging van de auto205beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Als u elektronische apparaten ge‐
bruikt of zich in de buurt vindt van
voorzieningen die vergelijkbare fre‐
quenties gebruiken, kan dit de wer‐
king van het bandenspanningscon‐
trolesysteem verstoren.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Bij opgeschroefde sensoren:
vervang het ventielelement en de
keerring. Bij opgeklikte sensor: ver‐
vang de complete ventielsteel.
Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de auto
3 240 en selecteer de betreffende in‐
stelling in het menu
Bandenbelasting op het Driver Infor‐
mation Center, Informatie- menuvoertuig 3 102. Deze instelling is de
referentie voor de bandenspannings‐
waarschuwingen.
Het menu Bandenbelasting verschijnt
alleen als de auto stilstaat en de handrem aangetrokken is. Bij auto's
met automatische versnellingsbak
moet de keuzehendel op P staan.
Selecteer:
● Licht voor een comfortabele
spanning tot 3 inzittenden.
● Eco voor een Eco-spanning tot
3 inzittenden.
● Max voor volledige belading.
Koppelingsprocedure
bandenspanningssensor
Elke bandenspanningsensor heeft
een unieke identificatiecode. De iden‐
tificatiecode moet aan de positie van
een nieuw wiel worden gekoppeld na‐ dat de wielen zijn geroteerd of alle
wielen zijn verwisseld en als een of
meer bandenspanningssensoren zijn
vervangen. De bandenspannings‐
sensoren moeten ook worden gekop‐
peld na het vervangen van een reser‐
vewiel door een reguliere band met
een bandenspanningssensor.
Bij de volgende contactcyclus moeten
de storingslamp w en het waarschu‐
wingsbericht of de waarschuwings‐
code doven/verdwijnen. De sensoren worden met een inleergereedschap inde volgende volgorde gekoppeld aan de wielposities: voorwiel linkerzijde,
voorwiel rechterzijde, achterwiel
rechterzijde en achterwiel linkerzijde.
De richtingaanwijzer in de huidige ac‐
tieve stand wordt verlicht totdat de
sensor is gekoppeld.
Neem contact op met een werkplaats
voor onderhoud of om inleergereed‐
schap aan te schaffen. U hebt twee

206Verzorging van de autominuten voor het koppelen van de po‐sitie van het eerste wiel en vijf minu‐
ten voor het koppelen van de positie
van alle vier de wielen. Bij het over‐
schrijden van deze tijd stopt het kop‐
pelen en moet u opnieuw beginnen.
De koppelingsprocedure voor de ban‐ denspanningssensoren is als volgt:
1. Trek de handrem aan.
2. Schakel het contact in.
3. Op auto's met automatische ver‐ snellingsbak: zet de keuzehendel
in P.
Bij auto's met handgeschakelde
versnellingsbak: selecteer Neu‐
traalstand.
4. Druk op MENU op de richtingaan‐
wijzerhendel om Informatiemenu
voertuig op het Driver Information
Center te selecteren.
5. Blader met het stelwiel naar het bandenspanningsmenu.
6. Druk op SET/CLR om het koppe‐
len van de sensoren te starten. Er moet een bericht met een vraag
om acceptatie van het proces ver‐ schijnen.7. Druk nogmaals op SET/CLR om
de selectie te bevestigen. De cla‐
xon piept twee keer om aan te ge‐
ven dat de ontvanger in de inleer‐ modus staat.
8. Begin met de voorwiel aan de lin‐ kerzijde.
9. Zet de inleertool bij het ventiel te‐ gen de wang van de band. Druk
daarna op de toets om de ban‐
denspanningssensor te activeren. De claxon piept en alle richting‐aanwijzers werken kort ter beves‐
tiging dat de sensoridentificatie‐
code aan de positie van dit wiel is gekoppeld.
10. Ga verder met het voorwiel rechts
en herhaal de procedure zoals be‐
schreven in stap 9.
11. Ga verder met het achterwiel rechts en herhaal de procedure
zoals beschreven in stap 9.
12. Ga verder met het achterwiel links
en herhaal de procedure zoals be‐
schreven in stap 9. De claxon
piept twee keer ter aand uiding dat de sensoridentificatiecode aan
het linkerachterwiel is gekoppeld
en dat de procedure voor het kop‐pelen van de bandenspannings‐
sensoren afgesloten is.
13. Schakel het contact uit.
14. Breng alle vier banden op de aan‐
bevolen bandenspanning zoals
aangegeven op het etiket ban‐
denspanningsinformatie.
15. Controleer of de beladingsstatus voor de banden is ingesteld vol‐
gens de geselecteerde druk‐
waarde 3 102.
Profieldiepte Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐
den) is bereikt.
Om veiligheidsredenen mag het ver‐
schil in profieldiepte van banden op
één as niet meer dan 2 mm zijn.
