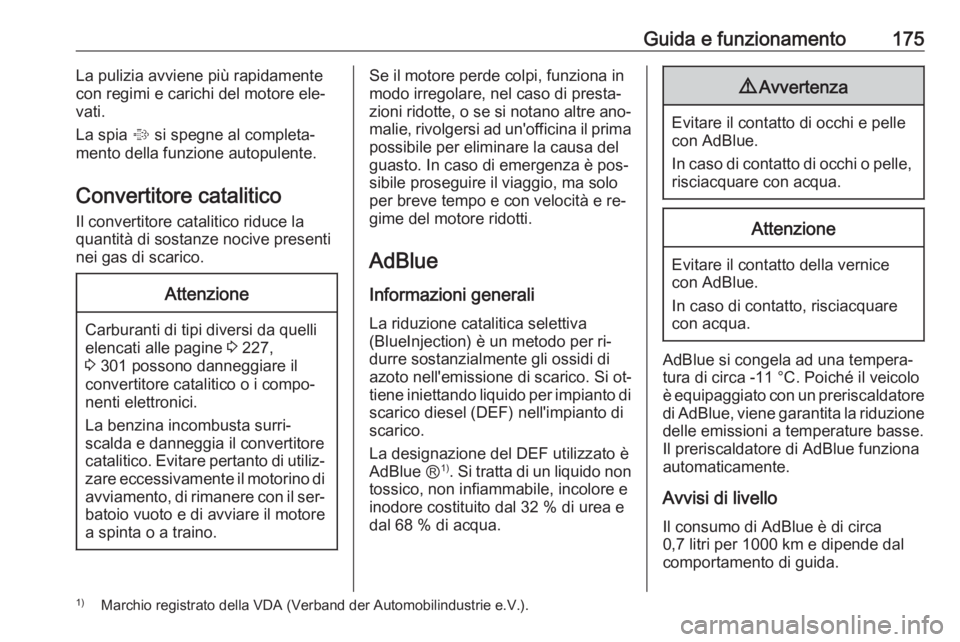

Guida e funzionamento175La pulizia avviene più rapidamente
con regimi e carichi del motore ele‐
vati.
La spia % si spegne al completa‐
mento della funzione autopulente.
Convertitore catalitico
Il convertitore catalitico riduce la
quantità di sostanze nocive presenti
nei gas di scarico.Attenzione
Carburanti di tipi diversi da quelli
elencati alle pagine 3 227,
3 301 possono danneggiare il
convertitore catalitico o i compo‐
nenti elettronici.
La benzina incombusta surri‐
scalda e danneggia il convertitore
catalitico. Evitare pertanto di utiliz‐ zare eccessivamente il motorino di
avviamento, di rimanere con il ser‐ batoio vuoto e di avviare il motorea spinta o a traino.
Se il motore perde colpi, funziona in
modo irregolare, nel caso di presta‐
zioni ridotte, o se si notano altre ano‐
malie, rivolgersi ad un'officina il prima possibile per eliminare la causa del
guasto. In caso di emergenza è pos‐
sibile proseguire il viaggio, ma solo
per breve tempo e con velocità e re‐
gime del motore ridotti.
AdBlue Informazioni generali
La riduzione catalitica selettiva
(BlueInjection) è un metodo per ri‐
durre sostanzialmente gli ossidi di
azoto nell'emissione di scarico. Si ot‐
tiene iniettando liquido per impianto di scarico diesel (DEF) nell'impianto di
scarico.
La designazione del DEF utilizzato è
AdBlue Ⓡ1)
. Si tratta di un liquido non
tossico, non infiammabile, incolore e
inodore costituito dal 32 % di urea e
dal 68 % di acqua.9 Avvertenza
Evitare il contatto di occhi e pelle
con AdBlue.
In caso di contatto di occhi o pelle,
risciacquare con acqua.
Attenzione
Evitare il contatto della vernice con AdBlue.
In caso di contatto, risciacquare
con acqua.
AdBlue si congela ad una tempera‐
tura di circa -11 °C. Poiché il veicolo
è equipaggiato con un preriscaldatore di AdBlue, viene garantita la riduzione delle emissioni a temperature basse.
Il preriscaldatore di AdBlue funziona
automaticamente.
Avvisi di livello Il consumo di AdBlue è di circa
0,7 litri per 1000 km e dipende dal
comportamento di guida.
1) Marchio registrato della VDA (Verband der Automobilindustrie e.V.).

176Guida e funzionamentoSe il livello di AdBlue scende sotto uncerto valore, un avviso di livello
AdBlue Distanza percorribile: 2400
km verrà visualizzato nel Driver Infor‐
mation Center.
Si deve effettuare al più presto il rifor‐
nimento con almeno 5 litri di AdBlue.
La guida è possibile senza alcuna li‐
mitazione.
Se il rifornimento di AdBlue non viene effettuato entro un certa distanza, nel
Driver Information Center verranno
visualizzati altri avvisi di livello in base al livello corrente di AdBlue. Succes‐
sivamente verranno visualizzate ri‐
chieste di rabboccare AdBlue e infine l'annuncio per impedire un riavvio del
motore. Queste limitazioni sono ri‐
chieste per legge.
Ad un intervallo AdBlue di 900 km, nel
Driver Information Center vengono vi‐ sualizzati alternativamente i seguenti
messaggi di avvertimento:
● AdBlue Livello basso
Rabboccare ora
● Riavvio motore Impedito entro
900 kmInoltre, la spia Y lampeggia continua‐
mente e un segnale acustico viene
emesso quattro volte ogni tre minuti.
Prima che venga attivato l'impedi‐
mento di un riavvio del motore, i se‐
guenti messaggi di avviso:
● AdBlue Esaurito Rabboccare ora
● Il motore non ripartirà
vengono visualizzati alternatamente
nel Driver Information Center.
Inoltre la spia Y lampeggia continua‐
mente e un segnale acustico viene
emesso quattro volte ogni tre minuti.
Dopo l'impedimento del riavvio mo‐
tore, verrà visualizzato il seguente
messaggio:
Rabbocco AdBlue Per avviare il
veicolo
verranno visualizzati.
Per riavviare il motore, il serbatoio
deve essere prima riempito con
AdBlue.Avvisi emissioni alte
Se le emissioni di scarico superano
un certo valore, un avviso simile agli
avvisi di limite come descritto in pre‐
cedenza verrà visualizzato nel Driver
Information Center.
Verranno visualizzate richieste di
controllo dell'impianto di scarico ed infine l'avviso che consiglia di evitare
un riavvio del motore. Queste limita‐
zioni sono richieste per legge.
Chiedere assistenza alla propria offi‐
cina.
Rifornimento di AdBlueAttenzione
Usare solo AdBlue conforme agli
standard europei DIN 70 070 e
USI 22241-1.
Non usare additivi.
Non diluire l'AdBlue.
Altrimenti il sistema di riduzione
catalitica selettiva potrebbe subire dei danni.

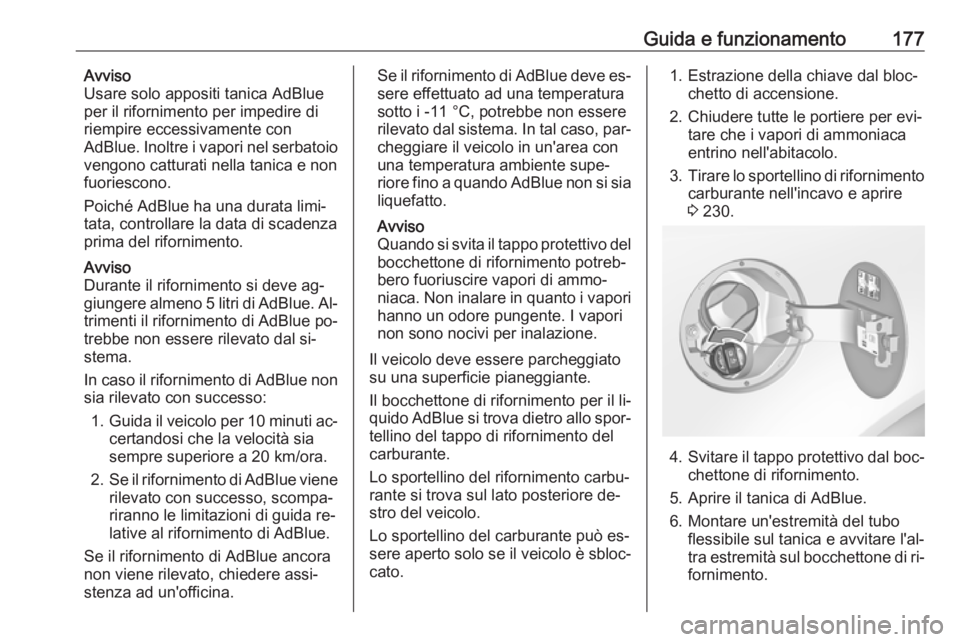

Guida e funzionamento177Avviso
Usare solo appositi tanica AdBlue
per il rifornimento per impedire di
riempire eccessivamente con
AdBlue. Inoltre i vapori nel serbatoio
vengono catturati nella tanica e non
fuoriescono.
Poiché AdBlue ha una durata limi‐
tata, controllare la data di scadenza
prima del rifornimento.
Avviso
Durante il rifornimento si deve ag‐
giungere almeno 5 litri di AdBlue. Al‐
trimenti il rifornimento di AdBlue po‐
trebbe non essere rilevato dal si‐
stema.
In caso il rifornimento di AdBlue non sia rilevato con successo:
1. Guida il veicolo per 10 minuti ac‐
certandosi che la velocità sia
sempre superiore a 20 km/ora.
2. Se il rifornimento di AdBlue viene
rilevato con successo, scompa‐
riranno le limitazioni di guida re‐
lative al rifornimento di AdBlue.
Se il rifornimento di AdBlue ancora
non viene rilevato, chiedere assi‐
stenza ad un'officina.Se il rifornimento di AdBlue deve es‐ sere effettuato ad una temperatura
sotto i -11 °C, potrebbe non essere
rilevato dal sistema. In tal caso, par‐ cheggiare il veicolo in un'area con
una temperatura ambiente supe‐
riore fino a quando AdBlue non si sia liquefatto.
Avviso
Quando si svita il tappo protettivo del
bocchettone di rifornimento potreb‐
bero fuoriuscire vapori di ammo‐
niaca. Non inalare in quanto i vapori hanno un odore pungente. I vapori
non sono nocivi per inalazione.
Il veicolo deve essere parcheggiato
su una superficie pianeggiante.
Il bocchettone di rifornimento per il li‐
quido AdBlue si trova dietro allo spor‐
tellino del tappo di rifornimento del
carburante.
Lo sportellino del rifornimento carbu‐
rante si trova sul lato posteriore de‐
stro del veicolo.
Lo sportellino del carburante può es‐
sere aperto solo se il veicolo è sbloc‐
cato.1. Estrazione della chiave dal bloc‐ chetto di accensione.
2. Chiudere tutte le portiere per evi‐ tare che i vapori di ammoniaca
entrino nell'abitacolo.
3. Tirare lo sportellino di rifornimento
carburante nell'incavo e aprire
3 230.
4. Svitare il tappo protettivo dal boc‐
chettone di rifornimento.
5. Aprire il tanica di AdBlue.
6. Montare un'estremità del tubo flessibile sul tanica e avvitare l'al‐
tra estremità sul bocchettone di ri‐ fornimento.

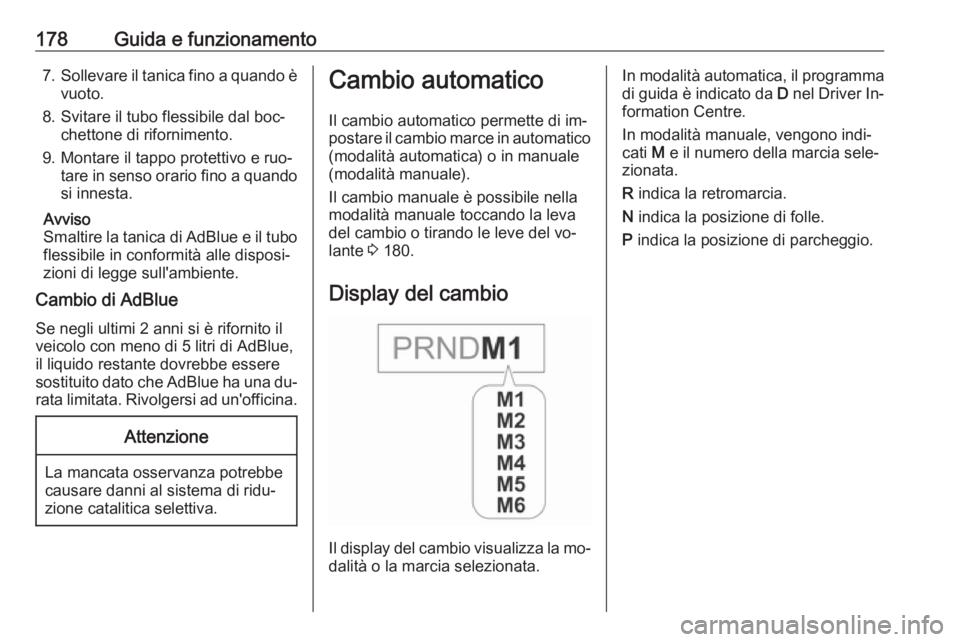

178Guida e funzionamento7.Sollevare il tanica fino a quando è
vuoto.
8. Svitare il tubo flessibile dal boc‐ chettone di rifornimento.
9. Montare il tappo protettivo e ruo‐ tare in senso orario fino a quandosi innesta.
Avviso
Smaltire la tanica di AdBlue e il tubo flessibile in conformità alle disposi‐
zioni di legge sull'ambiente.
Cambio di AdBlue
Se negli ultimi 2 anni si è rifornito ilveicolo con meno di 5 litri di AdBlue,
il liquido restante dovrebbe essere
sostituito dato che AdBlue ha una du‐
rata limitata. Rivolgersi ad un'officina.Attenzione
La mancata osservanza potrebbe
causare danni al sistema di ridu‐
zione catalitica selettiva.
Cambio automatico
Il cambio automatico permette di im‐
postare il cambio marce in automatico (modalità automatica) o in manuale
(modalità manuale).
Il cambio manuale è possibile nella
modalità manuale toccando la leva
del cambio o tirando le leve del vo‐ lante 3 180.
Display del cambio
Il display del cambio visualizza la mo‐
dalità o la marcia selezionata.
In modalità automatica, il programma di guida è indicato da D nel Driver In‐
formation Centre.
In modalità manuale, vengono indi‐
cati M e il numero della marcia sele‐
zionata.
R indica la retromarcia.
N indica la posizione di folle.
P indica la posizione di parcheggio.

Guida e funzionamento179Leva del cambioP:posizione di parcheggio, pre‐
mere il pulsante di rilascio, le
ruote sono bloccate, innestare
solo a veicolo fermo e con il freno
di stazionamento azionatoR:retromarcia, premere il pulsante
di sblocco, inserire solo a veicolo fermoN:folleD:modalità automaticaM:modalità manuale: spostare la
leva del cambio verso sinistra
dalla posizione D.<:passaggio a marcia superiore in
modalità manuale: portare la
leva del cambio in posizione M e
dare dei colpetti verso l'alto]:passaggio a marcia inferiore in
modalità manuale: portare la
leva del cambio in posizione M e
dare dei colpetti all'indietro
La leva del cambio è bloccata in po‐
sizione P e può essere spostata solo
quando l'accensione è inserita e il pe‐ dale del freno è premuto.
Se il pedale del freno non è premuto,
la spia j si accende.
Se la leva del cambio non è in posi‐
zione P con l'accensione disinserita,
le spie j e P lampeggiano.
Per portare la leva del cambio in po‐
sizione P o R, premere il pulsante di
sblocco.
Il motore può essere avviato solo con la leva in posizione P o N. Quando la
posizione N è selezionata, premere il
pedale del freno o azionare il freno di
stazionamento prima di iniziare la
marcia.
Non accelerare mentre si innesta una marcia. Non premere mai contempo‐
raneamente il pedale dell'accelera‐
tore e quello del freno.
Quando è innestata una marcia, rila‐
sciando il freno il veicolo inizia ad
avanzare lentamente.
Freno motore
Per utilizzare l'effetto frenante del mo‐ tore quando si viaggia in discesa, se‐
lezionare per tempo una marcia più bassa, vedere "modalità manuale".

180Guida e funzionamentoDisimpegno della vettura
Il disimpegno del veicolo è consentito solo se il veicolo è bloccato nella sab‐
bia, nel fango o nella neve. Portare ri‐ petutamente la leva del cambio da D
a R e viceversa. Non mandare su di
giri il motore ed evitare accelerazioni
repentine.
Parcheggio
Azionare il freno di stazionamento e
portare la leva del cambio in posi‐
zione P.
La chiave di accensione può essere
rimossa solo quando la leva del cam‐
bio è in posizione P.Modalità manuale
Leva del cambio
Spostare la leva del cambio dalla po‐ sizione D verso sinistra per selezio‐
nare la modalità manuale.
Portare la leva del cambio
avanti <:passaggio a marcia supe‐
rioreindietro ]:passaggio a marcia infe‐
riore
La marcia selezionata è indicata nel
quadro strumenti.
Leve del volante
Spostare la leva del cambio dalla po‐ sizione D verso sinistra per selezio‐
nare la modalità manuale.
Tirare le leve sul volante per selezio‐
nare manualmente le marce
leva < destra:tirare brevemente
per aumentare di
una marcialeva ] sini‐
stra:tirare brevemente per
scalare di una marcia,
più tocchi consentono di saltare marce
La marcia selezionata è indicata nel
quadro strumenti.

Guida e funzionamento181Modalità manuale temporaneamente
nella modalità di guida D
Il cambio con la leva manuale è pos‐
sibile anche nella modalità automa‐ tica D. Al completamento della fun‐
zione di cambio manuale, il cambio
passa alla modalità automatica D
dopo un tempo predefinito.
Per interrompere la modalità ma‐
nuale, eseguire una delle seguenti
operazioni:
● Premere la leva < per
1 secondo.
● Portare la leva del cambio verso sinistra nella modalità manuale eindietro in posizione D.
Se il veicolo è fermo e il motore gira
al minimo, il cambio rimane nella mo‐
dalità manuale temporanea. Passa
alla modalità automatica quando il
pedale dell'acceleratore è azionato
con un intervallo definito e non ven‐ gono eseguiti cambi con la leva al vo‐ lante.Generale
Se si seleziona una marcia superiore quando la velocità del veicolo è
troppo bassa o una marcia inferiore
quando la velocità del veicolo è
troppo alta, il cambio marcia non
viene eseguito. Questo può causare
l'emissione di un messaggio nel
Driver Information Centre.
In modalità cambio manuale, il pas‐
saggio automatico a una marcia su‐
periore non avviene quando il regime
del motore è elevato.
Indicazione marciaIl simbolo R con un numero sotto‐
stante viene indicato quando, per ri‐
sparmiare carburante, è consigliabile
cambiare marcia.
L'indicazione del cambio appare solo
in modalità manuale.
Programmi di marcia elettronici
● In seguito ad un avviamento a freddo, il programma della tem‐
peratura di esercizio aumenta ilregime del motore per portare ra‐
pidamente in temperatura il con‐
vertitore catalitico.
● La funzione automatica di folle mette automaticamente in folle il
cambio quando il veicolo viene fermato con una marcia avanti in‐
nestata e si preme il pedale del
freno.
● Quando è attiva la modalità SPORT, il veicolo passa alle
marce superiori a un regime del
motore più elevato (a meno che
non sia attivo il controllo automa‐ tico della velocità di crociera).
Modalità SPORT 3 190.
● Programmi speciali adattano au‐ tomaticamente i punti di passag‐
gio delle marce quando si pro‐
cede in salita o in discesa.
● Quando si avvia il motore in pre‐ senza di ghiaccio o neve o su su‐
perfici scivolose, il comando del
cambio elettronico seleziona au‐
tomaticamente una marcia supe‐
riore.

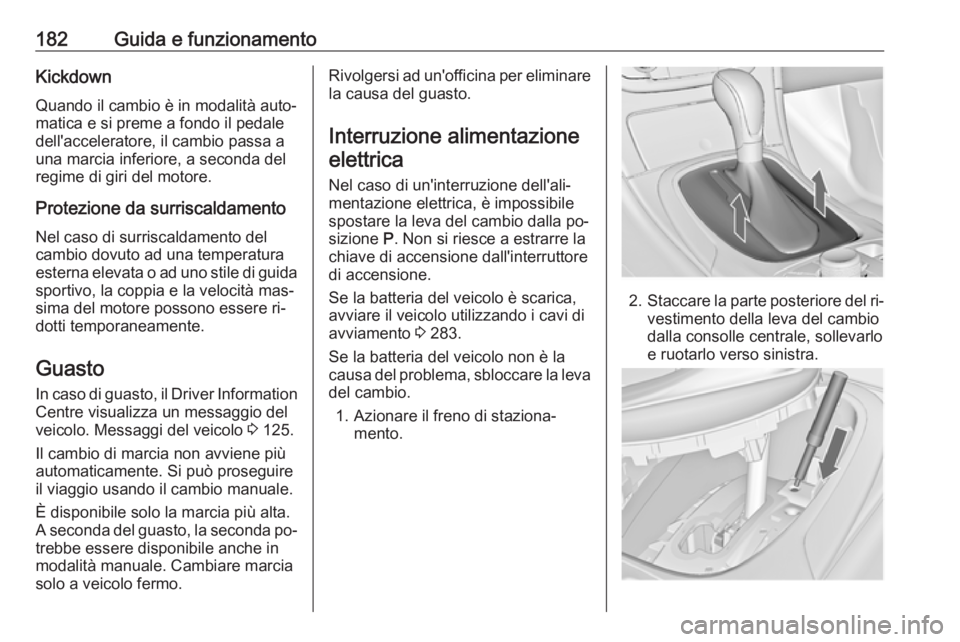

182Guida e funzionamentoKickdownQuando il cambio è in modalità auto‐
matica e si preme a fondo il pedale
dell'acceleratore, il cambio passa a
una marcia inferiore, a seconda del
regime di giri del motore.
Protezione da surriscaldamento Nel caso di surriscaldamento del
cambio dovuto ad una temperatura
esterna elevata o ad uno stile di guida
sportivo, la coppia e la velocità mas‐
sima del motore possono essere ri‐ dotti temporaneamente.
Guasto In caso di guasto, il Driver Information
Centre visualizza un messaggio del
veicolo. Messaggi del veicolo 3 125.
Il cambio di marcia non avviene più
automaticamente. Si può proseguire
il viaggio usando il cambio manuale.
È disponibile solo la marcia più alta.
A seconda del guasto, la seconda po‐
trebbe essere disponibile anche in
modalità manuale. Cambiare marcia
solo a veicolo fermo.Rivolgersi ad un'officina per eliminare la causa del guasto.
Interruzione alimentazione elettrica
Nel caso di un'interruzione dell'ali‐ mentazione elettrica, è impossibile
spostare la leva del cambio dalla po‐
sizione P. Non si riesce a estrarre la
chiave di accensione dall'interruttore
di accensione.
Se la batteria del veicolo è scarica,
avviare il veicolo utilizzando i cavi di
avviamento 3 283.
Se la batteria del veicolo non è la causa del problema, sbloccare la leva del cambio.
1. Azionare il freno di staziona‐ mento.
2. Staccare la parte posteriore del ri‐
vestimento della leva del cambio
dalla consolle centrale, sollevarlo e ruotarlo verso sinistra.
