2016 OPEL INSIGNIA Īpašnieka rokasgrāmata (in Latvian)

Automašīnas kopšana255
3. Atvienojiet spuldzes turētāju novadu spraudkontakta, viegli
atlokot fiksatora mēlīti.
4. Nomainiet spuldzi un pievienojiet ar spraudkontaktu.
5. Ievietojiet spuldzes ietveri reflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Gabarītgaismas lukturi / dienas
gaitas gaismas lukturi (2)
1. Pagrieziet vāciņu pretēji pulksteņrādītāju kustībasvirzienam un izņemiet to no
reflektora.
2. Saspiediet kopā fiksatora mēlītes un izvelciet ligzdu no korpusa.
3. Izņemiet spuldzi no patronas,pavelkot to.

256Automašīnas kopšana4. Nomainiet spuldzi un ievietojietpatronā jauno spuldzi.
5. Ievietojiet spuldzes ligzdu korpusā un ļaujiet tai nofiksēties.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Sānu gabarītlukturi/dienas gaitas
lukturi ar gaismas diodēm
Citām versijām sānu gabarītlukturos
un dienas gaitas lukturos ir
izmantotas gaismas diodes. Atteices
gadījumā nomainiet tās autoservisā.Priekšējā pagrieziena rādītāja
lukturis (3)
1. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes ligzdu no
korpusa.
2. Nedaudz iespiediet spuldzi ietverē, pagrieziet pretēji
pulksteņrādītāju kustības
virzienam un izņemiet.
3. Nomainiet spuldzi un ieskrūvējiet jauno spuldzi ligzdā, griežot to
pulksteņrādītāju kustības virzienā.
4. Ievietojiet spuldzes ligzdu reflektorā un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.

Automašīnas kopšana257Ksenona priekšējie lukturi9Bīstami
Adaptīvā priekšējā apgaismojuma
sistēmā izmantoti ksenona
priekšējie lukturi.
Ksenona priekšējie lukturi
darbojas ar ārkārtīgi augstu
elektrisko spriegumu.
Nepieskarieties. Uzticiet spuldžu
nomaiņu autoservisam.
Priekšējo pagrieziena rādītāju un
pagrieziena izgaismojuma
spuldzes var mainīt.
Gabarītlukturi/dienas gaitas gaismas
lukturi ir izstrādāti kā gaismas diodes
(LED), un tos nevar mainīt.
Pagriezienu izgaismojums
1. Pagrieziet vāku pretēji pulksteņrādītāju kustības
virzienam un noņemiet to.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes ietveri no
reflektora.
3. Atvienojiet spuldzi no spraudsavienojuma, atbrīvojot to
un pavelkot.
4. Nomainiet spuldzi un savienojiet spuldzes ietveri arspraudsavienojumu.

258Automašīnas kopšana5. Ievietojiet spuldzes ietverireflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Priekšējie pagrieziena rādītāji
1. Pagrieziet vāku pretēji pulksteņrādītāju kustības
virzienam un noņemiet to.
2. Pagrieziet spuldzes ietveri pretēji
pulksteņrādītāju kustības
virzienam un atbrīvojiet to.
Izvelciet spuldzes ietveri no
reflektora.
3. Atvienojiet spuldzes turētāju no spraudsavienojuma, atbrīvojot to
un pavelkot.
4. Nomainiet spuldzi un savienojiet spuldzes turētāju ar spraudni.
5. Ievietojiet spuldzes ietveri reflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
Gabarītgaismas lukturi / dienas
gaitas gaismas lukturi
Sānu gabarītlukturos un dienas gaitas lukturos ir izmantotas gaismas
diodes. Atteices gadījumā nomainiet tās autoservisā.
Miglas lukturi
Spuldzēm var piekļūt no automašīnas
apakšpuses.

Automašīnas kopšana259
1. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un izņemiet to no
reflektora.
2. Atvienojiet spuldzes patronu no spraudsavienojuma, piespiežot
fiksatora mēlīti.
3. Izņemiet un nomainiet spuldzes patronu ar spuldzi un piestipriniet
spraudsavienojumu.
4. Ievietojiet spuldzes ligzdu reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā,
lai nofiksētu.
Gabarītlukturi 5 durvju hečbeks/4 durvju sedans
1. Noņemiet vāciņu, kas atrodas bagāžas nodalījuma iekšpusē.
2. No iekšpuses ar roku atskrūvējiettrīs plastmasas stiprināšanas
uzgriežņus.

260Automašīnas kopšana3. Uzmanīgi izvelciet gabarītlukturubloku no padziļinājumiem un
izņemiet to.
4. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to.
Ievietojiet spuldzi vietā, to
izņemot vai pagriežot:
Pagrieziena rādītāja spuldze 1
Aizmugurējais miglas lukturis 2,
tikai vadītāja pusē
Atpakaļgaitas lukturis 3
Gabarītlukturos un bremžu
signāllukturos ir izmantotas
gaismas diodes. Atteices
gadījumā nomainiet gaismas
diodes autoservisā.
5. Ievietojiet spuldzes turētāju aizmugurējā luktura blokā un
pagrieziet pretēji pulksteņrādītāju
kustības virzienam. Ievietojiet
lukturu bloku ar fiksatoriem
automašīnas virsbūves
padziļinājumos un pievelciet
plastmasas stiprinājuma
uzgriežņus no bagāžas
nodalījuma iekšpuses. Aizveriet
vāciņu.
Sports Tourer/Country Tourer
1. Atveriet vāku, kas atrodas bagāžas nodalījuma durvīs.
2. Ar roku atskrūvējiet trīsplastmasas stiprināšanas
uzgriežņus.

Automašīnas kopšana2613. Uzmanīgi izvelciet gabarītlukturubloku no padziļinājumiem un
izņemiet to.
4. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to.
Nomainiet spuldzi, to izvelkot:
Atpakaļgaitas lukturis 1
Pagrieziena rādītāja spuldze 2
Gabarītlukturos, bremžu
signāllukturos un aizmugurējos
miglas lukturos ir izmantotas
gaismas diodes. Atteices
gadījumā nomainiet gaismas
diodes autoservisā.
5. Ievietojiet spuldzes turētāju aizmugurējā luktura blokā un
pagrieziet pretēji pulksteņrādītāju
kustības virzienam. Ievietojiet
lukturu bloku ar fiksatoriem
aizmugures durvju
padziļinājumos un pievelciet
plastmasas stiprinājuma
uzgriežņus no aizmugures durvju iekšpuses. Aizveriet vāciņu.
Papildu aizmugurējie lukturi bagāžas
nodalījuma durvju rāmī
1. Atveriet bagāžas nodalījuma durvis.2. Atveriet vāku, kas atrodas sānuapšuvuma panelī, un noņemiet to.
3. No sānu apšuvuma paneļa iekšpuses izspiediet uz āru
luktura korpusu.

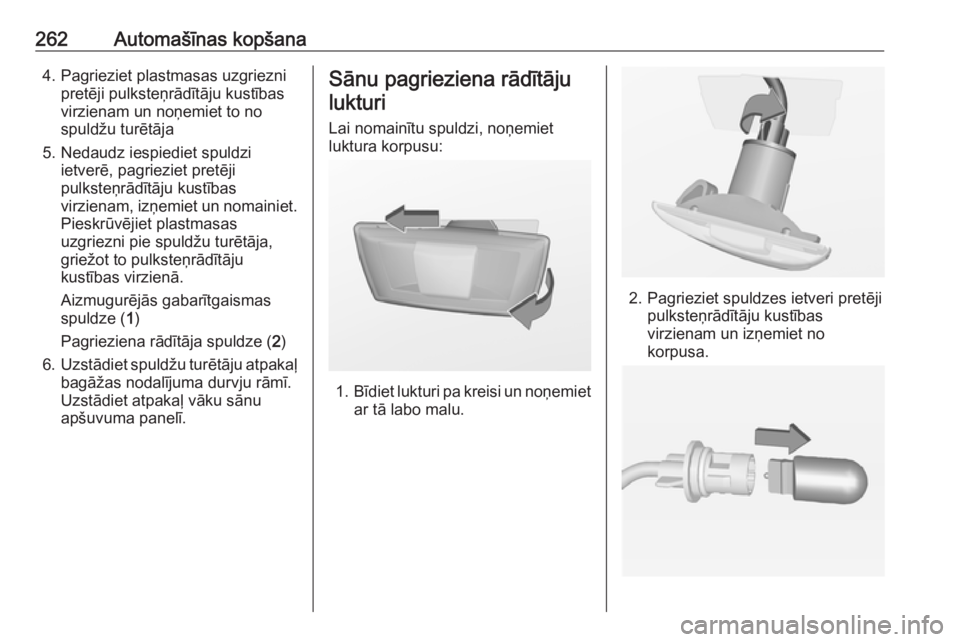

262Automašīnas kopšana4. Pagrieziet plastmasas uzgrieznipretēji pulksteņrādītāju kustības
virzienam un noņemiet to no
spuldžu turētāja
5. Nedaudz iespiediet spuldzi ietverē, pagrieziet pretēji
pulksteņrādītāju kustības
virzienam, izņemiet un nomainiet.
Pieskrūvējiet plastmasas
uzgriezni pie spuldžu turētāja,
griežot to pulksteņrādītāju
kustības virzienā.
Aizmugurējās gabarītgaismas
spuldze ( 1)
Pagrieziena rādītāja spuldze ( 2)
6. Uzstādiet spuldžu turētāju atpakaļ
bagāžas nodalījuma durvju rāmī.Uzstādiet atpakaļ vāku sānu
apšuvuma panelī.Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.
