Instrumenten en bedieningsorganen101OverzichtORichtingaanwijzer 3 106XGordelverklikker 3 106vAirbags en gordelspanners
3 107VAirbag deactiveren 3 107pLaadsysteem 3 107ZStoringsindicatielamp
3 108RRem- en koppelingssysteem
3 108-Pedaal intrappen 3 108mElektrische handrem 3 108jStoring elektrische handrem
3 109uAntiblokkeersysteem (ABS)
3 109[Opschakelen 3 109RSchakelen 3 109cVariabele stuurbekrachtiging
3 109EAfstand tot voorligger
3 109)Lane Departure Warning
3 110rUltrasoonparkeerhulp
3 110nElektronische stabiliteitsre‐
geling UIT 3 110bElektronische stabiliteitsre‐
geling en Traction Control-
systeem 3 110kTraction Control-systeem uit
3 110WKoelvloeistoftemperatuur
3 110!Voorverwarmen 3 111%Roetfilter 3 111YAdBlue 3 111wBandenspanningscontrole‐
systeem 3 111IMotoroliedruk 3 111i of
YTe laag brandstofpeil 3 112dStartbeveiliging 3 112DAutostop 3 1128Buitenverlichting 3 112CGrootlicht 3 112lGrootlichtassistentie 3 112fAdaptief rijlicht (AFL) 3 112>Mistlamp 3 113rMistachterlicht 3 113mCruise control 3 113C of
mAdaptieve cruise control
3 113AVoorligger gedetecteerd
3 113LSnelheidsbegrenzer 3 113LVerkeersbordherkenning
3 113hPortier open 3 113

108Instrumenten en bedieningsorganenBrandt bij een draaiende motorStoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt na het inschakelen van de ont‐ steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk hulp van een werkplaats
inroepen.
Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert. On‐ middellijk hulp van een werkplaats in‐
roepen.Rem- en
koppelingssysteem
R brandt rood.
Het vloeistofpeil voor de rem en de
koppeling is te laag wanneer de hand‐ matige handrem niet wordt ingescha‐
keld 3 243.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Licht op wanneer de handmatige handrem is geactiveerd en het con‐
tact is ingeschakeld 3 182.
Pedaal intrappen - brandt of knippert geel.
Brandt
Rempedaal moet worden ingetrapt
om de elektrische handrem los te zet‐ ten 3 182.
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten.
Stop-startsysteem 3 167.
Knippert
Trap het koppelingspedaal in om de
motor in het algemeen te starten 3 17,
3 166.
Op het Midlevel- en Uplevel-display
verschijnt het bericht Pedaal intrap‐
pen op het bestuurdersinformatiedis‐
play 3 123.
Elektrische handrem
m brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken
3 182.

Instrumenten en bedieningsorganen111Koelvloeistofpeil meteen controleren
3 241.
Is het koelvloeistofpeil hoog genoeg,
dan de hulp van een werkplaats in‐ roepen.
Voorverwarming ! brandt geel.
Het voorverwarmen van de dieselmo‐
tor is geactiveerd. Wordt alleen bij
lage buitentemperaturen ingescha‐
keld.
Roetfilter % brandt of knippert geel.
Het dieselpartikelfilter moet gereinigd worden.
Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder 2000 omw/min dalen.
Brandt Het dieselpartikelfilter is vol. Start het
reinigingsproces zo spoedig mogelijk.Knippert
Het maximale vulniveau van het filter
is bereikt. Start het reinigingsproces
onmiddellijk om schade aan de motor te voorkomen.
Roetfilter 3 171, Stop-startsysteem
3 167.
AdBlue
Y knippert geel.
Het AdBlue-peil is te laag. Vul AdBlue
spoedig bij om te voorkomen dat de
motor niet start.
AdBlue 3 172.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.
Brandt Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv.
reservewiel). Na 60 - 90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Motoroliedruk
I brandt rood.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk on‐
derbroken. Dit kan aanleiding ge‐
ven tot motorschade en/of tot het
blokkeren van de aandrijfwielen.
1. Koppelingspedaal intrappen.
2. Versnellingsbak in neutrale stand zetten, keuzehendel in stand N
zetten.

112Instrumenten en bedieningsorganen3. Zo spoedig mogelijk de verkeers‐stroom verlaten zonder hierbij an‐dere weggebruikers te hinderen.
4. Ontsteking uitschakelen.9 Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk zwaarder. Tijdens een Autostop
werkt de rembekrachtigingseen‐
heid nog altijd.
Verwijder de sleutel niet voordat de auto stilstaat, anders kan het
stuurslot onverwacht ingescha‐
keld worden.
Controleer het oliepeil voordat u de hulp van een werkplaats inroept
3 239.
Te laag brandstofpeil i of Y brandt of knippert geel.
Brandt Peil in brandstoftank is te laag.
Knippert
Brandstofvoorraad opgebruikt. On‐
middellijk bijtanken. Brandstoftank
nooit leegrijden.
Tanken 3 227.
Katalysator 3 172.
Dieselbrandstofsysteem ontluchten
3 245.
Startbeveiliging d knippert geel.
Storing in de startbeveiliging. De mo‐
tor kan niet worden gestart.
Autostop
D brandt wanneer de motor op Auto‐
stop staat.
Stop-startsysteem 3 167.
Rijverlichting
8 brandt groen.
De rijverlichting is ingeschakeld
3 134.Grootlicht
C brandt blauw.
Brandt bij ingeschakeld grootlicht of
bij lichtsignaal 3 136.
Grootlichtassistentie l brandt groen.
De grootlichtassistentie is geacti‐
veerd, zie adaptief rijlicht (AFL)
3 138.
Adaptive Forward Lighting
f brandt of knippert geel.
Brandt
Storing in het systeem.
De hulp van een werkplaats inroepen.
Knippert
Systeem wordt overgeschakeld op
symmetrisch dimlicht.
Controlelampje f knippert gedurende
ongeveer 4 seconden na het inscha‐ kelen van het contact als herinnering voor het symmetrische dimlicht
3 137.

118Instrumenten en bedieningsorganenBij auto's op LPG wordt het actuele
verbruik aangegeven voor de mo‐
menteel geselecteerde modus, LPG
of benzine.
Resterende levensduur olie
Geeft een schatting van de levens‐
duur van de olie. Het getal in % staat
voor de resterende levensduur van
de olie 3 104.
Bandenspanning
Controleert de bandenspanning van
alle banden onderweg 3 265.
Timer
Druk voor starten en stoppen op 9.
Druk voor terugzetten op > en beves‐
tig Terugzetten.
Verkeersbordherkenning
Geeft de waargenomen verkeersbor‐
den tijdens het huidige traject weer
3 218.Afstand tot voorligger
Geeft de afstand tot een rijdende
voorligger weer 3 203. Als de adap‐
tieve cruise control actief is, geeft
deze pagina in plaats daarvan de in‐
gestelde afstand tot voorligger weer.
Batterijspanning
Geeft de accuspanning weer.
Grootste verbruikers
Lijst met grootste momenteel inge‐
schakelde comfortgebruikers ver‐
schijnt in aflopende volgorde. De mo‐ gelijke brandstofbesparing wordt
aangegeven. Een uitgeschakelde
verbruiker verdwijnt van de lijst en de
verbruikswaarde wordt bijgewerkt.
Tijdens slechts nu en dan voorko‐ mende rijomstandigheden activeert
de motor de achterruitverwarming au‐ tomatisch om de motorbelasting te
vergroten. In dat geval wordt de ont‐
waseminrichting van de achterruit
aangeduid als een van de grootste
verbruikers, zonder dat de bestuurder deze heeft geactiveerd.Zuinigheidstrend
Toont de ontwikkeling van het gemid‐
delde verbruik over een afstand van
50 km. Gevulde segmenten tonen het
verbruik in stappen van 5 km en laten de gevolgen van de terreingesteld‐
heid of het rijgedrag op het brandstof‐
verbruik zien.
Eco-index
Het huidige brandstofverbruik wordt
weergegeven op een zuinigheids‐
schaal. Pas omwille van een zuinig
verbruik uw rijstijl zodanig aan dat de indicator binnen de Eco-zone blijft. In‐
dicator buiten de Eco-zone geeft een
hoger brandstofverbruik aan. Op het
Baselevel-display wordt de waarde
van het huidige verbruik aangegeven.
Schakelaanduiding : Op het Basele‐
vel-display wordt de huidige versnel‐ ling in een pijltje aangegeven. Het cij‐
fer erboven geeft aan dat de bestuur‐
der omwille van het brandstofverbruik
moet opschakelen.
Lege pagina
Geeft een lege pagina zonder enige
informatie weer.

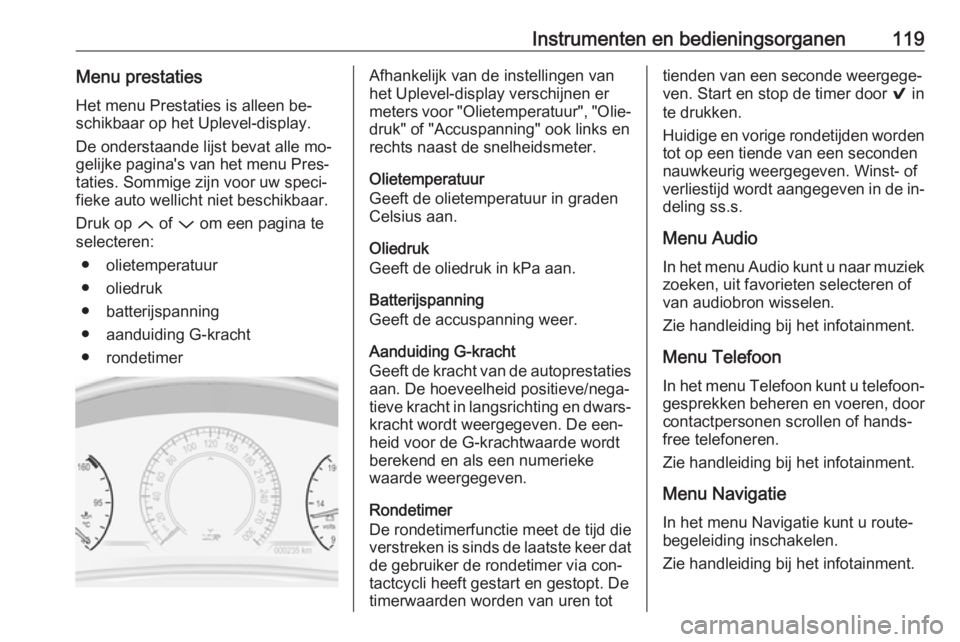

Instrumenten en bedieningsorganen119Menu prestatiesHet menu Prestaties is alleen be‐
schikbaar op het Uplevel-display.
De onderstaande lijst bevat alle mo‐gelijke pagina's van het menu Pres‐
taties. Sommige zijn voor uw speci‐
fieke auto wellicht niet beschikbaar.
Druk op Q of P om een pagina te
selecteren:
● olietemperatuur
● oliedruk
● batterijspanning
● aanduiding G-kracht
● rondetimerAfhankelijk van de instellingen van
het Uplevel-display verschijnen er
meters voor "Olietemperatuur", "Olie‐
druk" of "Accuspanning" ook links en
rechts naast de snelheidsmeter.
Olietemperatuur
Geeft de olietemperatuur in graden
Celsius aan.
Oliedruk
Geeft de oliedruk in kPa aan.
Batterijspanning
Geeft de accuspanning weer.
Aanduiding G-kracht
Geeft de kracht van de autoprestaties aan. De hoeveelheid positieve/nega‐
tieve kracht in langsrichting en dwars‐
kracht wordt weergegeven. De een‐
heid voor de G-krachtwaarde wordt
berekend en als een numerieke
waarde weergegeven.
Rondetimer
De rondetimerfunctie meet de tijd die
verstreken is sinds de laatste keer dat
de gebruiker de rondetimer via con‐
tactcycli heeft gestart en gestopt. De
timerwaarden worden van uren tottienden van een seconde weergege‐
ven. Start en stop de timer door 9 in
te drukken.
Huidige en vorige rondetijden worden tot op een tiende van een seconden
nauwkeurig weergegeven. Winst- of
verliestijd wordt aangegeven in de in‐ deling ss.s.
Menu Audio
In het menu Audio kunt u naar muziek
zoeken, uit favorieten selecteren of
van audiobron wisselen.
Zie handleiding bij het infotainment.
Menu Telefoon In het menu Telefoon kunt u telefoon‐
gesprekken beheren en voeren, door contactpersonen scrollen of hands‐
free telefoneren.
Zie handleiding bij het infotainment.
Menu Navigatie
In het menu Navigatie kunt u route‐
begeleiding inschakelen.
Zie handleiding bij het infotainment.

124Instrumenten en bedieningsorganen● roetfilter
● accustatus
● selectieve katalysatorreductie, dieseluitlaatvloeistof (DEF),
AdBlue 3 172
Berichten op het
Colour-Info-Display
Sommige belangrijke berichten kun‐ nen tevens verschijnen op het
Colour-Info-Display. Druk op de mul‐
tifunctionele knop om een bericht te
bevestigen. Sommige berichten ver‐
schijnen slechts enkele seconden als pop-up.
Geluidssignalen
Bij het starten van de motor of
tijdens het rijden
Er klinkt maar één geluidssignaal te‐
gelijk.
Het waarschuwingssignaal voor vei‐
ligheidsgordels die niet zijn omge‐
daan, heeft voorrang boven alle an‐
dere geluidssignalen.● Wanneer de veiligheidsgordel niet wordt gedragen.
● Wanneer bij het wegrijden een van de portieren of de achterklep
niet goed gesloten is.
● Wanneer u met aangetrokken handrem een bepaalde snelheidoverschrijdt.
● Wanneer de adaptieve cruise control automatisch uitschakelt.
● Wanneer de afstand tot de voor‐ ligger te klein is.
● Wanneer een geprogrammeerde
snelheid of snelheidslimiet wordt
overschreden.
● Wanneer er een waarschuwings‐
bericht verschijnt op het Driver Information Center.
● Als de elektronische sleutel zich niet in het interieur bevindt.
● Wanneer de parkeerhulp een ob‐
stakel herkent.
● Bij een onbedoelde rijstrookwis‐ sel.● Als het roetfilter het maximalevulniveau bereikt.
● Als er AdBlue moet worden bij‐ getankt.
Bij het parkeren van de auto en/of het openen van het
bestuurdersportier
● Bij ingeschakelde rijverlichting.
● Wanneer de trekhaak niet is vast‐
geklikt.
Tijdens een Autostop ● Als het bestuurdersportier ge‐ opend is.
Batterijspanning
Wanneer de accuspanning laag is,
verschijnt er een waarschuwingsbe‐
richt op het Driver Information Center.

Klimaatregeling149Als geen koeling of droging gewenst
is, moet u omwille van het brandstof‐
verbruik de koeling uitschakelen. Ge‐
activeerde koeling kan Autostops ver‐ hinderen.
Stop-startsysteem 3 167.
Ruiten ontwasemen en
ontdooien V
●
V indrukken: aanjager schakelt
automatisch over op hogere snel‐
heid, de luchtstroom wordt op de voorruit gericht.
● Draaiknop voor temperatuur TEMP op hoogste stand zetten.
●
Verwarming achterruit Ü inscha‐
kelen.
● Zijdelingse luchtroosters openen naar wens en op de zijruiten rich‐ten.
Let op
Als V wordt ingedrukt terwijl de mo‐
tor loopt, wordt een Autostop verhin‐
derd totdat er opnieuw op V wordt
gedrukt.
Als V wordt ingedrukt terwijl de mo‐
tor in een Autostop is, zal de motor
automatisch herstarten.
Stop-startsysteem 3 167.
Maximale koeling Ruiten kortstondig openen zodat de
warme lucht snel kan ontsnappen.
● Schakel de koeling A/C in.
● Druk op M voor luchtverdeling.
● Draaiknop voor temperatuur TEMP op laagste stand zetten.
● Luchtdebietknop Z op hoogste
stand zetten.
● Alle luchtroosters openen.Luchtrecirculatiesysteem 4
Luchtrecirculatiemodus met 4 in‐
schakelen. De activering wordt aan‐
geduid door de LED in de toets.
Selecteer luchtrecirculatie als hulp bij het koelen van het interieur of het we‐
ren van geuren van buiten of uitlaat‐
gassen. Bij het selecteren van recir‐
culatie wordt de lucht in het interieur ter verfrissing elke 10 minuten deels
geventileerd.
Recirculatiemodus uitschakelen door
weer op 4 te drukken.
Wanneer de omgevingslucht warm
en zeer vochtig is, kan de voorruit aan de buitenkant aandampen wanneer
er koud lucht naartoe stroomt. Als de
voorruit aan de buitenkant aandampt, moet u de ruitenwisser aanzetten en
l uitzetten.
Luchtverdeling op l: luchtrecircula‐
tie wordt uitgeschakeld.
