2016 OPEL INSIGNIA Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем287Блок запобіжниківвантажного відділення
Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення. Зніміть кришку.
№Контур1Центральний замок / двері
багажного відділення з елек‐
троприводом2Модуль причепа (тип А)
Інформаційно-розважальна
система (тип В)3–4–5Вилка для причепа6Кермо з підігрівом (тільки в
автомобілях із блоком запобіж‐ ників у багажному відділенні)7Система селективного каталі‐
тичного відновлення8Вилка для причепа9Люк10Центральний замок / двері
багажного відділення (тип А)
Люк (тип В)11–12Система селективного каталі‐
тичного відновлення

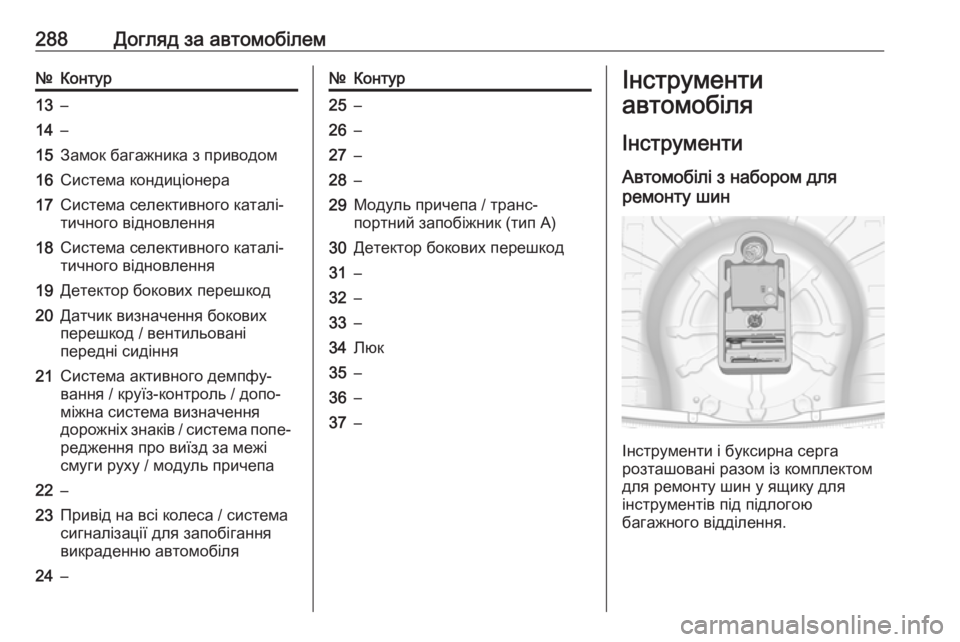

288Догляд за автомобілем№Контур13–14–15Замок багажника з приводом16Система кондиціонера17Система селективного каталі‐
тичного відновлення18Система селективного каталі‐
тичного відновлення19Детектор бокових перешкод20Датчик визначення бокових
перешкод / вентильовані
передні сидіння21Система активного демпфу‐
вання / круїз-контроль / допо‐
міжна система визначення
дорожніх знаків / система попе‐
редження про виїзд за межі
смуги руху / модуль причепа22–23Привід на всі колеса / система
сигналізації для запобігання
викраденню автомобіля24–№Контур25–26–27–28–29Модуль причепа / транс‐
портний запобіжник (тип А)30Детектор бокових перешкод31–32–33–34Люк35–36–37–Інструменти
автомобіля
Інструменти Автомобілі з набором для
ремонту шин
Інструменти і буксирна серга
розташовані разом із комплектом для ремонту шин у ящику для
інструментів під підлогою
багажного відділення.

Догляд за автомобілем289Автомобілі із запасним колесом
Домкрат з колісним ключем,
інструментами, довгим болтом для
закріплення пошкодженого колеса
та буксирна серга розташовані у ящику для інструментів - під
запасним колесом у багажному
відділенні. Запасне колесо 3 301.
Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку пошкодження чи незвичного
спрацювання.
Зимові шини
Зимові шини покращують безпеку водіння за температури нижче
7 °С, тому їх слід встановлювати на всі колеса.
Згідно нормативів, встановлених у певних країнах, у полі зору водія
має бути розташована табличка
швидкості.Як зимові дозволяється
використовувати шини усіх
розмірів 3 334.
5-дверний хетчбек, 4-дверний
седан, універсал
Шини розмірів 205/60 R 16 та
235/45 R 18 використовуються
лише як зимові.
Позначення шин Наприклад, 215/60 R 16 95 H215:ширина шини, мм60:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat16:діаметр колеса, дюйми95:індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/год

290Догляд за автомобілемV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до
максимальної швидкості свого
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Ходові характеристики 3 325.
Направляючі шини Шини зі спрямованим малюнком
протектора встановлюються так,
щоб вони оберталися в
правильному напрямку.
Правильний напрямок обертання
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів і перед
будь-якою поїздкою. Не забувайте
про запасне колесо. Це також
стосується автомобілів із системою
контролю за тиском у шинах.
Відкрутіть ковпачок вентиля.
Тиск у шинах 3 334.

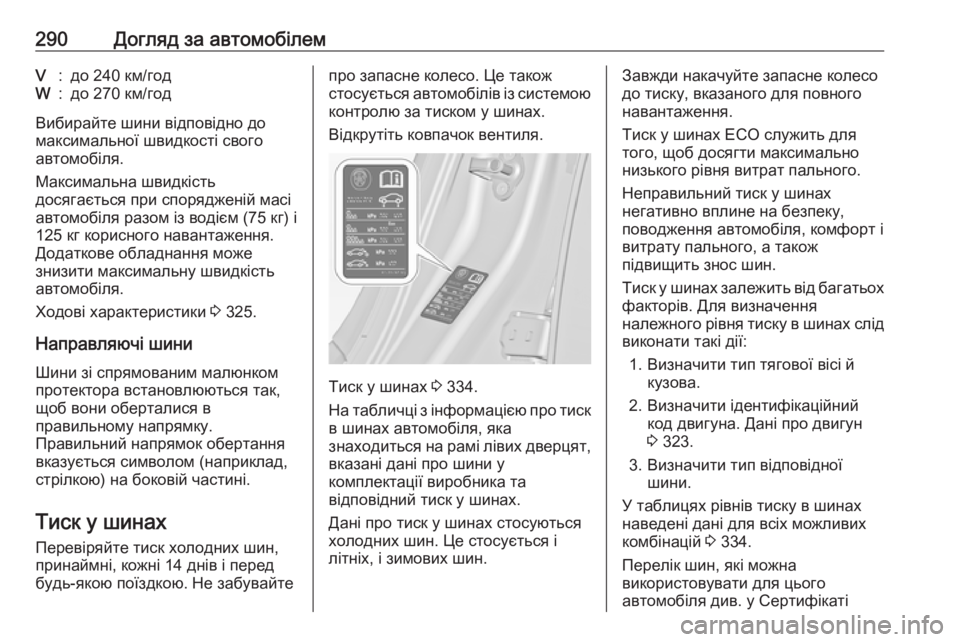

На табличці з інформацією про тиск
в шинах автомобіля, яка
знаходиться на рамі лівих дверцят, вказані дані про шини у
комплектації виробника та
відповідний тиск у шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить знос шин.
Тиск у шинах залежить від багатьох факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити тип тягової вісі й кузова.
2. Визначити ідентифікаційний код двигуна. Дані про двигун3 323.
3. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 334.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті

Догляд за автомобілем291відповідності вимогам стандартів
ЄС, який додається до автомобіля,
а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Якщо потрібно зменшити чи
збільшити тиск у шинах на
автомобілі із системою контролю за
тиском у шинах, вимкніть систему
запалення. Після регулювання
тиску в шинах, увімкніть
запалювання та оберіть відповідне
значення на сторінці
Навантаження на шини в центрі
інформації для водія, 3 123.
Залежність від температури
Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у шинах зростають. Значення тиску в
шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у
теплих шинах.
Значення тиску в шинах, показані в інформаційному центрі водія,
відповідають фактичному тиску у
шинах. Після охолодження шини
тиск у ній знизиться, тож це не є
ознакою проколу.
Система контролю тиску в
шинах
Система контролю тиску в шинах
перевіряє тиск одночасно всіх
чотирьох коліс протягом хвилини, коли швидкість автомобіля
перевищує певну межу.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не
замінює регулярне
обслуговування шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Виберіть сторінку Система
контролю тиску в шинах в меню
Інформація центру інформації для
водія 3 123.

292Догляд за автомобілем
Стан системи та попередження простан тиску відображаються в центрі
інформації для водія у вигляді
повідомлення із зазначенням
відповідної шини.
Система оцінює температуру шин і відображає відповідні
попередження.
Залежність від температури 3 290.
Розпізнавання стану тиску в шинах
позначається контрольним
індикатором w 3 120.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 334.
Після підкачування шин показники
тиску в інформаційному центрі
водія зміняться лише після того, як
автомобіль проїде певну відстань.
До того часу індикатор w може
світитися.
Якщо при низькій температурі
індикатор w засвічується, а через
певний час руху автомобіля згасає,
це може свідчити про те, що тиск у
шинах знижується і невдовзі буде
занизьким. Перевірте тиск у шинах.
Повідомлення автомобіля 3 134.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалення.
Дозволяється встановлювали
лише колеса з датчиками тиску,
інакше значення тиску не буде
відображатися, а також постійно
світитиметься сигналізатор w.Запасне колесо чи тимчасове
запасне колесо не оснащене
датчиками тиску. Система
контролю за тиском у шинах не працює для цих коліс. Загориться
контрольний індикатор w. Для
решти трьох коліс система
залишається робочою.
Використання доступних у
торгівельній мережі наборів для
ремонту шин може зашкодити
функціонуванню системи. Слід
використовувати ремонтні
комплекти, схвалені виробником.
Використання електронних
приладів або знаходження поблизу
пристроїв, які працюють на таких
самих частотах, може призвести до
порушення роботи системи
контролю тиску в шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для технічного
обслуговування. Для закрученого
датчика замініть серцевину
клапана і ущільнювальне кільце,
щоб обмежений датчик міг
замінити усю систему клапанів.

Догляд за автомобілем293Стан завантаження авто
Відрегулюйте тиск повітря в шинах
відповідно до стану завантаження
згідно з даними інформаційної
таблички або в таблиці рівнів тиску в шинах 3 334 і оберіть відповідне
значення на сторінці
Навантаження на шини у меню
Налаштування в центрі інформації
для водія 3 123. Цей параметр є
базовим для попереджень про стан
тиску в шинах.
Меню Навантаження на шини
відображається лише за умови, що
автомобіль не рухається, і
ввімкнено стоянкове гальмо. В
автомобілях із автоматичною
трансмісією важіль селектора має
бути в положенні P.
Виберіть:
● Light (Світло) - комфортний
режим тиску (завантаження - до 3 осіб).
● Eco (Есо) - економічний режим
тиску (завантаження - до
3 осіб).
● Max (Макс.) для повного
завантаження.
Функція автоматичного
розпізнавання
Після заміни коліс автомобіль
повинен перебувати у нерухомому
стані приблизно 20 хвилин для
того, щоб система перейшла в
режим повторного обчислення.
Наведений процес розпізнавання
займає до 10 хвилин руху з
мінімальною швидкістю 20 км/год.
У цьому випадку в центрі
інформації водія може
відображатися $ або замінене
значення тиску.
Якщо під час повторного
розпізнавання виникне проблема, у центрі інформації для водія
з'явиться попередження.
Глибина малюнка протектора
Перевіряйте глибину малюнку
протектора регулярно.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на
одній осі не рекомендується.

294Догляд за автомобілем
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм). Їх
положення вказано позначками на
боковій частині.
Якщо спереду є більше
спрацювання ніж ззаду, час від
часу міняйте місцями передні та
задні колеса. Пересвідчіться в
тому, що напрямок руху коліс не
змінився.
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо міняти шини кожних
6 років.
Зміна шини та розміру колеса
У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після заміни шин на шини іншого розміру замініть ярлики з тиском у
шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу автомобіля.
Колісні ковпаки
Слід використовувати ковпаки ташини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Автомобілі зі стальними дисками:
Коли використовуються секретні
гайки кріплення коліс, колісні
ковпаки встановлювати не можна.
