100ValaistusTämä toimenpide voidaan toistaa
enintään seitsemän kertaa, jotta ko‐
konaisaika on enintään 210 sekuntia.
Merkkivalo 8 3 84 palaa mittaris‐
tossa käytön aikana. Versiosta riip‐
puen varoitusviesti voi näkyä myös kuljettajan tietokeskuksessa (DIC)
3 85.
Poiskytkentä
Poista käytöstä vetämällä suuntavilk‐ kuvipua yli 2 sekunnin ajan.
Akun purkautumisen esto
Moottorin luotettavan uudelleen
käynnistymisen varmistamiseksi
Stop-start-järjestelmään on kehitetty
useita akun purkautumista estäviä
ominaisuuksia.
Stop-start-järjestelmä 3 110.

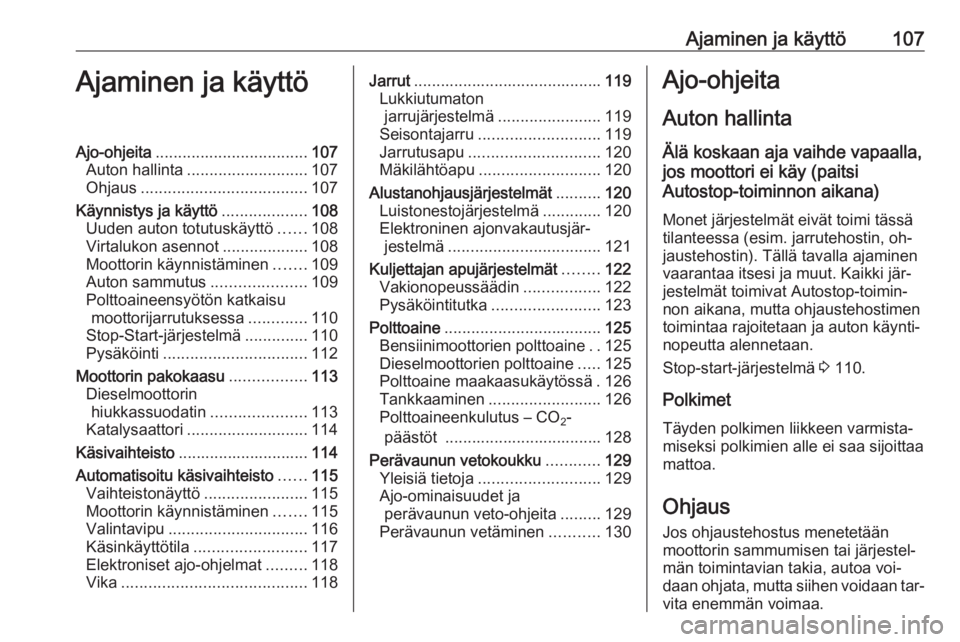

Ajaminen ja käyttö107Ajaminen ja käyttöAjo-ohjeita.................................. 107
Auton hallinta ........................... 107
Ohjaus ..................................... 107
Käynnistys ja käyttö ...................108
Uuden auton totutuskäyttö ......108
Virtalukon asennot ...................108
Moottorin käynnistäminen .......109
Auton sammutus .....................109
Polttoaineensyötön katkaisu moottorijarrutuksessa .............110
Stop-Start-järjestelmä ..............110
Pysäköinti ................................ 112
Moottorin pakokaasu .................113
Dieselmoottorin hiukkassuodatin .....................113
Katalysaattori ........................... 114
Käsivaihteisto ............................. 114
Automatisoitu käsivaihteisto ......115
Vaihteistonäyttö .......................115
Moottorin käynnistäminen .......115
Valintavipu ............................... 116
Käsinkäyttötila ......................... 117
Elektroniset ajo-ohjelmat .........118
Vika ......................................... 118Jarrut.......................................... 119
Lukkiutumaton jarrujärjestelmä .......................119
Seisontajarru ........................... 119
Jarrutusapu ............................. 120
Mäkilähtöapu ........................... 120
Alustanohjausjärjestelmät ..........120
Luistonestojärjestelmä .............120
Elektroninen ajonvakautusjär‐ jestelmä .................................. 121
Kuljettajan apujärjestelmät ........122
Vakionopeussäädin .................122
Pysäköintitutka ........................ 123
Polttoaine ................................... 125
Bensiinimoottorien polttoaine ..125
Dieselmoottorien polttoaine .....125
Polttoaine maakaasukäytössä . 126
Tankkaaminen ......................... 126
Polttoaineenkulutus – CO 2-
päästöt ................................... 128
Perävaunun vetokoukku ............129
Yleisiä tietoja ........................... 129
Ajo-ominaisuudet ja perävaunun veto-ohjeita .........129
Perävaunun vetäminen ...........130Ajo-ohjeita
Auton hallinta Älä koskaan aja vaihde vapaalla,
jos moottori ei käy (paitsi
Autostop-toiminnon aikana)
Monet järjestelmät eivät toimi tässä
tilanteessa (esim. jarrutehostin, oh‐
jaustehostin). Tällä tavalla ajaminen
vaarantaa itsesi ja muut. Kaikki jär‐
jestelmät toimivat Autostop-toimin‐
non aikana, mutta ohjaustehostimen
toimintaa rajoitetaan ja auton käynti‐
nopeutta alennetaan.
Stop-start-järjestelmä 3 110.
Polkimet
Täyden polkimen liikkeen varmista‐
miseksi polkimien alle ei saa sijoittaa
mattoa.
Ohjaus
Jos ohjaustehostus menetetään
moottorin sammumisen tai järjestel‐ män toimintavian takia, autoa voi‐
daan ohjata, mutta siihen voidaan tar‐ vita enemmän voimaa.
Ajaminen ja käyttö109Moottorin käynnistäminen
Käsivaihteisto: käytä kytkintä ja jar‐
rua.
Automatisoitu käsivaihteisto: käytä
jarrua, vaihteisto vaihtaa automaatti‐
sesti asentoon N (vapaa-asento)
Älä paina kaasupoljinta.
Dieselmoottori: käännä avain asen‐
toon 1 hehkutusta varten ja odota,
kunnes merkkivalo ! sammuu.
Käännä avain lyhyesti asentoon 2 ja
vapauta.
Käännä avain asentoon 0 ennen
uutta käynnistyskertaa tai moottorin
sammuttamiseksi.
Autostop
Autostop-toiminnon aikana moottori
käynnistyy automaattisesti painet‐
taessa kytkinpoljinta.
Automatisoidulla käsivaihteistolla
(MTA) varustetut autot: kytke eteen‐ päinajovaihde, vapauta jarrupoljin taisiirrä vipu asentoon +, – tai R auto‐
maattista uudelleenkäynnistymistä
varten.
Stop-start-järjestelmä 3 110.
Auton käynnistäminen alhaisissa
lämpötiloissa
Moottori voidaan käynnistää ilman li‐
sälämmittimiä, kun pakkasta on enin‐ tään -25 °C (dieselmoottori) tai
-30 °C (bensiinimoottori). Vaatimuk‐
sia ovat moottoriöljyn oikea viskosi‐
teetti, oikeanlainen polttoaine, tehdyt
huollot ja riittävän täyteen ladattu
akku.Turbomoottorin lämmityskäyttö
Käynnistettäessä moottorin vääntö‐
momentti voi olla hetken aikaa rajoi‐
tettu, etenkin jos moottori on kylmä.
Rajoituksella annetaan voitelujärjes‐
telmälle aikaa moottorin suojaami‐
seksi.
Auton sammutus
Polttoaineensyötön
katkaisujärjestelmä
Tietyn vakavuusasteen törmäyk‐
sessä polttoaineensyöttö katkaistaan
ja moottori sammutetaan turvallisuus‐
syistä automaattisesti.
Merkkivalo 9 syttyy, jos polttoaineen
katkaisu laukeaa ja, versiosta riip‐
puen, vastaava varoitusviesti saattaa tulla näkyviin myös kuljettajan tieto‐
keskukseen (DIC) 3 85.
Yleinen varoitusmerkkivalo 9 3 77.
Huomautus
Lisäksi auton lukitus avautuu auto‐
maattisesti ja varoitusvilkut sekä si‐
sävalot syttyvät.
110Ajaminen ja käyttöKäännä virta-avain asentoon 0 akun
purkautumisen estämiseksi ja käänny välittömästi korjaamon puoleen. Tar‐
kastuta auto moottoritilassa, auton
alla ja polttoainesäiliön lähellä olevien
polttoainevuotojen varalta.
Polttoaineensyötön katkaisujärjestel‐ män asettaminen uudelleen, jotta au‐
tolla voidaan ajaa:
1. Käännä virta-avain asentoon 1 3 108.
2. Kytke oikea suuntavilkku toimin‐ taan 3 96.
3. Poista oikea suuntavilkku toimin‐ nasta.
4. Kytke vasen suuntavilkku toimin‐ taan.
5. Poista vasen suuntavilkku toimin‐ nasta.
6. Toista vaiheet 2, 3, 4 ja 5.
7. Käännä virta-avain asentoon 0.9 Vaara
Jos autossa tuntuu polttoaineen
hajua tai jos havaitaan polttoaine‐
vuoto, tutkituta syy tähän välittö‐
mästi korjaamolla. Tulipalovaaran
välttämiseksi älä aseta polttoai‐
neensyötön katkaisujärjestelmää
uudelleen.
Polttoainejärjestelmän viestit 3 91.
Polttoaineensyötön katkaisu moottorijarrutuk‐sessa
Moottorijarrutuksen aikana eli kun
ajetaan vaihde kytkettynä kaasua pai‐ namatta, polttoaineen syöttö katkais‐
taan automaattisesti.
Stop-Start-järjestelmä
Stop-Start-järjestelmä auttaa säästä‐
mään polttoainetta ja vähentämään
pakokaasupäästöjä. Tilanteen sal‐
liessa se sammuttaa moottorin heti,
kun nopeus laskee tai auto pysähtyy,
esim. liikennevalojen tai ruuhkan ta‐
kia. Se käynnistää moottorin auto‐
maattisesti heti kun kytkintä paine‐
taan.
Akun anturi varmistaa, että Autostop
toimii vain, jos akun varaus on riittävä uudelleen käynnistystä varten.
Päällekytkentä Stop-start-järjestelmä on käytettä‐
vissä heti kun moottori on käynnis‐
tetty, auto lähtee liikkeelle ja tässä
osiossa alla kuvatut ehdot täyttyvät.
Poiskytkentä
Kytke Stop-Start-järjestelmä pois
päältä käsin painamalla keskikonso‐
lissa ^. Painikkeen LED syttyy vah‐
vistuksena poiskytkennästä.
Ajaminen ja käyttö111Versiosta riippuen vastaava viesti voi
näkyä myös kuljettajan tietokeskuk‐
sessa (DIC) 3 85.
Autostop
Auton nopeuden ollessa hidas tai sen ollessa paikallaan aktivoi Autostop
seuraavasti:
● paina kytkinpoljinta
● aseta vaihdevipu vapaa-asen‐ toon
● vapauta kytkinpoljin
Moottori sammuu mutta sytytysvirta
pysyy kytkettynä.Autostop ilmaistaan vilkkuvalla ^-
merkkivalolla kuljettajan tietokeskuk‐
sessa 3 85.
Autostop-toiminnon aikana lämmitys
sekä ohjauksen ja jarrujen tehostus
säilyvät ennallaan.Huomio
Ohjaustehostus saattaa olla hei‐
kompaa Autostop-toiminnon ai‐
kana.
Autostop-toiminnon ehdot
Stop-start-järjestelmä tarkistaa, täyt‐
tyykö jokainen seuraavista ehdoista.
Muussa tapauksessa Autostop-toi‐
minto estetään.
● stop-start-järjestelmää ei ole kyt‐ ketty käsin pois toiminnasta
● konepelti on täysin suljettu
● kuljettajan ovi on suljettu ja kul‐ jettajan turvavyö on kiinnitetty
● akun varaus on riittävä ja sen kunto on hyvä
● moottori on käyttölämmin
● moottorin jäähdytysnesteen läm‐ pötila ei ole liian korkea
● moottorin pakokaasujen lämpö‐tila ei ole liian korkea, esim.
moottorin voimakkaan ajokuor‐
mituksen jälkeen
● ulkolämpötila ei ole liian alhainen
● ilmastointijärjestelmä sallii Autostop-toiminnon
● dieselhiukkassuodattimen itse‐ puhdistustoiminto ei ole aktiivi‐nen
● auto on liikkunut viimeisen Autostop-tapahtuman jälkeen
● jarrujen alipaine on riittävä
● tuulilasinpyyhkimet eivät toimi suurella nopeudella
● peruutusvaihdetta ei ole valittu ● takalasin lämmitys ei ole toimin‐ nassa
Lähellä nollaa oleva ulkolämpötila voi estää Autostop-toiminnon käytön.
Käsivaihteistolla varustetuissa au‐
toissa Autostop voi olla estetty, kun‐
nes nopeus on noin 10 km/h.
Välittömästi moottoritiellä ajon jäl‐
keen Autostop -toiminto voi olla estet‐
tynä.
112Ajaminen ja käyttöUuden auton totutuskäyttö 3 108.
Akun tyhjentymisen esto
Moottorin luotettavan uudelleen
käynnistymisen varmistamiseksi
Stop-start-järjestelmään on kehitetty
useita akun purkautumista estäviä
ominaisuuksia.
Moottorin käynnistäminen
uudelleen
Käsivalintainen vaihteisto
Valintavivun täytyy olla vapaalla, jotta
automaattinen uudelleen käynnistys
voi tapahtua.
Paina kytkinpoljinta käynnistääksesi
moottorin uudelleen.
Automatisoitu käsivaihteisto
Jos vipu on asennossa N, kytke toi‐
nen vaihde, muussa tapauksessa va‐ pauta jarrupoljin tai siirrä vipu asen‐
toon +, – tai R, jotta moottori käynnis‐
tyy automaattisesti uudelleen.
Jos sähkötoiminen lisälaite, esim.
kannettava CD-soitin, on kytkettynä
virtapistorasiaan, saattaa uudelleen‐
käynnistyksen yhteydessä olla ha‐
vaittavissa pieni virran lasku.Moottorin käynnistäminen
uudelleen avaimella
Jos jokin seuraavista tilanteista esiin‐
tyy Autostop -toiminnon aikana, moot‐
tori on käynnistettävä käsin uudelleen
avaimella.
● kuljettajan istuimen turvavyö irro‐
tetaan ja kuljettajan ovi avataan
● moottorin sammuttamisesta on kulunut kolme minuuttia
Tässä tilanteessa merkkivalo ^ vilk‐
kuu kuljettajan tietokeskuksessa ja
varoitusääni kuuluu. Versiosta riip‐
puen vastaava viesti voi näkyä myös
kuljettajan tietokeskuksessa 3 85.
Ohjeita häiriötilanteen varalta
Jos merkkivalo Æ syttyy mittaris‐
tossa, Stop-Start-järjestelmässä on
vika 3 84.
9 syttyy vaihtoehtoisesti versiosta
riippuen, jos merkkivalo Æ ei kuulu
varustukseen. Varoitusviesti voi nä‐
kyä myös kuljettajan tietokeskuk‐
sessa 3 85.
Yleinen varoitus 9 3 77.
Käänny korjaamon puoleen.Pysäköinti9 Varoitus
● Älä pysäköi autoa helposti syt‐
tyvälle pinnalle. Pakoputkiston
korkea lämpötila saattaa sytyt‐
tää pinnan.
● Kytke seisontajarru aina paina‐
matta vapautuspainiketta.
Kytke mahdollisimman tiukasti
ylä- tai alamäessä. Paina jarru‐
poljinta samaan aikaan vähen‐
tääksesi käyttövoimaa.
● Sammuta moottori. Käännä virta-avain0-asentoon ja poista
se. Käännä ohjauspyörää, kun‐
nes ohjauslukko lukittuu havait‐ tavasti.
● Jos auto on vaakasuoralla pin‐ nalla tai ylämäessä, kytke yk‐kösvaihde ennen kuin katkaiset
sytytysvirran. Ylämäessä
käännä lisäksi etupyörät reuna‐ kiveyksestä poispäin.
Jos auto on alamäessä, kytke
peruutusvaihde ennen kuin
Ajaminen ja käyttö115Huomio
Emme suosittele ajamaan pitäen
kättä vaihdevivulla.
Kun vaihtaminen on polttoainetalou‐
den kannalta suositeltavaa, merkki‐
valo [ tai Ò syttyy kuljettajan tieto‐
keskuksessa (DIC) 3 80.
Automatisoitu
käsivaihteisto
Automatisoitu käsivaihteisto (MTA)
mahdollistaa vaihtamisen käsivalin‐
taisesti (käsivalintatoiminto) tai auto‐
maattisesti (automaattitoiminto), mo‐
lemmat automaattiseen kytkimen
käyttöön yhdistettynä.
Vaihteistonäyttö
Tilan ja kytketyn vaihteen näyttö.
Moottorin käynnistäminen
Paina jarrupoljinta käynnistäessäsi
moottoria.
Jos jarrupoljinta ei paineta, kuljettajan tietokeskuksessa (DIC) näkyy varoi‐
tusviesti ja varoitusääni kuuluu 3 91,
eikä moottoria voi käynnistää.
Huomautus
Varoitusäänen äänenvoimakkuutta
voidaan säätää myös kuljettajan tie‐
tokeskuksessa (DIC) 3 85.
Kun jarrupoljinta painetaan, vaih‐
teisto vaihtaa automaattisesti asen‐
toon N (vapaa-asento) ja moottori voi‐
daan käynnistää. Tällöin saattaa
esiintyä pieni viive.
Autostop
Jos valintavipu on Autostop-toimin‐
non aikana asennossa N, kytke toi‐
nen vaihde, muussa tapauksessa va‐ pauta jarrupoljin tai siirrä vipu asen‐
toon +, – tai R, jotta moottori voi käyn‐
nistyä automaattisesti uudelleen.
Stop-start-järjestelmä 3 110.
120Ajaminen ja käyttöPaina samaan aikaan jarrupoljintaseisontajarrun käyttöön tarvitta‐
vien voimien pienentämiseksi.
Varoitusääni kuuluu, jos määrätty no‐ peus ylitetään seisontajarrun ollessa
kytkettynä.
Huomautus
Varoitusäänen äänenvoimakkuutta
voidaan säätää myös kuljettajan tie‐
tokeskuksessa (DIC) 3 85.
Merkkivalo R 3 79.
Jarrutusapu Kun jarrupoljinta painetaan nopeasti
ja voimakkaasti, jarrutusvoima on au‐ tomaattisesti suurimmillaan (täysjar‐
rutus).
Paina jarrupoljinta tasaisesti koko
täysjarrutuksen ajan. Kun jarrupoljin
vapautetaan, jarrutusvoima vähenee.
Mäkilähtöapu
Järjestelmä auttaa estämään auton
tahattoman liikkumisen lähdettäessä
liikkeelle mäestä.
Kun jarrupoljin vapautetaan mäkeen
pysähtymisen jälkeen, jarrut jäävät
päälle vielä kahdeksi sekunniksi. Jar‐ rut vapautuvat automaattisesti, kunauton nopeus alkaa kasvaa.
Jos merkkivalo Z syttyy ajon aikana,
mäkilähtöapu-toiminnossa on häiriö 3 80 . Käänny korjaamon puoleen kor‐
jauttaaksesi vian.
Mäkilähtöapu ei ole käytössä
Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 110.Alustanohjausjärjestel‐
mät
Luistonestojärjestelmä
Luistonestojärjestelmä (ASR) on
elektronisen ajonvakautusjärjestel‐
män (ESC) komponentti.
ASR parantaa tarvittaessa ajova‐
kautta tienpinnan tyypistä tai renkai‐
den pidosta riippumatta estämällä ve‐ tävien pyörien luistamisen.
Heti kun vetävät pyörät alkavat luis‐
taa, moottorin tehoa alennetaan ja
eniten luistavaa pyörää jarrutetaan
erikseen. Tämä parantaa auton ajo‐
vakavuutta huomattavasti myös liuk‐
kaalla tienpinnalla.
ASR on toimintavalmis, kun merkki‐
valo R sammuu.
Kun ASR on käytössä, merkkivalo R
vilkkuu.
