2016 OPEL CASCADA Kezelési útmutató (in Hungarian)

Kulcsok, ajtók és ablakok39működtetéssel (egymást követőmax. 5 teljes ciklus).
Ha a fenti követelmények
valamelyike nem teljesül, akkor
figyelmeztető hangjelzés szólal
meg és egy üzenet jelenik meg
Vezető Információs Központban
(DIC) a kapcsoló
működtetésekor és a vászontető
nem nyílik vagy csukódik.
● Ne helyezzen semmilyen tárgyat a hátsó ablak elé, illetve a
vászontető és a vászontetőfedél mozgási tartományába.
Ha az automatikus működtetés nem
lehetséges és a vászontető nyitva
van, akkor hajtsa végre a manuális
zárási eljárást, lásd a "Manuális zárás
rendszerhiba esetén" című útmutatót.
Általános tanácsok Megjegyzés
● Mindig működtesse a kapcsolót addig, amíg hangjelzés meg nemszólal vagy a vészvillogók fel
nem villannak, jelezve, hogy a
vászontető teljesen becsukódott
vagy kinyílt.
● A vászontető a tetőfelületek és tömítések tisztítása céljából
köztes helyzetben tartható.
Engedje el a középkonzol
kapcsolóját a vászontető
mozgásának köztes helyzetben
történő megállításához
maximum 7 percre, amikor a
gyújtás be van kapcsolva. Ezután
az idő után egy figyelmeztető
hangjelzés szólal meg, a
hidraulikus rendszer nyomása
csökken és a vászontető magától mozgásba jöhet.● Ne nyissa le a vászontetőt, ha az
nedves, fagyos vagy
szennyezett.
● A vászontető működtetése egyenetlen terepen
meghibásodásokhoz és
károsodáshoz vezethet.
● Járműápolás 3 241.
Manuális zárás rendszer-
meghibásodás esetén
Az elektro-hidraulikus működtetés
meghibásodása esetén a nyitott
vászontető manuálisan is
becsukható.

40Kulcsok, ajtók és ablakokFigyelmeztető hangjelzés szólal meg
és egy üzenet jelenik meg a DIC-ben.Figyelem!
Erősen ajánljuk, hogy a
vászontető manuális zárását két
személy végezze.
A vászontető manuális
működtetése csak a zárás
esetében lehetséges.
Olvassa el az alábbi leírást, mielőtt
elkezdené a műveletet.
Ne hajtsa végre a manuális zárást, ha a járművel emelkedőn parkol
vagy oldalra dől.
Távolítsa el a nagy légterelőt,
mielőtt elkezdené végrehajtani ezt
a műveletet.
A zárást követően, javíttassa meg
a vászontetőt szervizben.
Készítse elő a manuális
működtetéshez szükséges alábbi
szerszámokat:
● 4 mm hatlapú imbuszkulcs a hosszú és 6 mm hatlapú a rövid
oldalon, a kesztyűtartóban
található
● két zsinór, a kesztyűtartóban található
● csavarhúzó, a csomagtérben, a szerszámkészletben található3 220
1. Kapcsolja ki a gyújtást.
2. Nyissa ki a csomagtérfedelet és vegye ki a csavarhúzót a
szerszámkészletből.3. A felső csomagtérkeret belső oldalán található egy kar a
vászontető fedelének
kioldásához. Keresse meg a kart
és oldja ki a kar lefelé forgatásával.
Megjegyzés
A csomagtérfedél nem nyitható fel a
következő lépés után.
Vegye ki a következő művelethez
szükséges csavarhúzót a
szerszámkészletből. Lehetséges,
hogy a csomagtér nem nyitható ki,
amíg a járművet szervizbe nem
viszi. Ezért vegyen ki minden
szükséges dolgot a csomagtérből.
4. Csukja le a csomagtérfedelet.

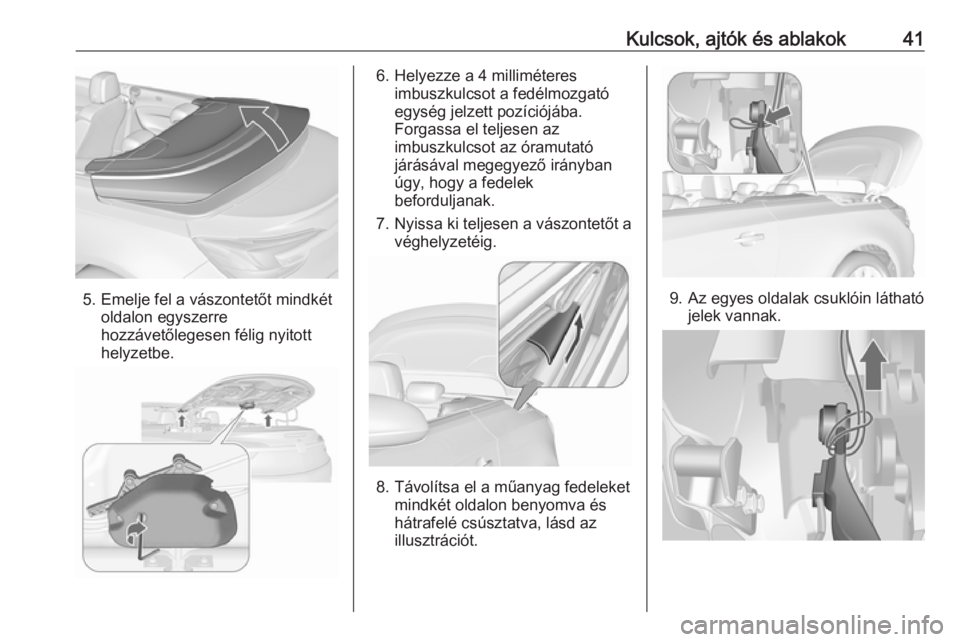

Kulcsok, ajtók és ablakok41
5. Emelje fel a vászontetőt mindkétoldalon egyszerre
hozzávetőlegesen félig nyitott
helyzetbe.
6. Helyezze a 4 milliméteres imbuszkulcsot a fedélmozgató
egység jelzett pozíciójába.
Forgassa el teljesen az
imbuszkulcsot az óramutató
járásával megegyező irányban
úgy, hogy a fedelek
beforduljanak.
7. Nyissa ki teljesen a vászontetőt a véghelyzetéig.
8. Távolítsa el a műanyag fedeleketmindkét oldalon benyomva és
hátrafelé csúsztatva, lásd az
illusztrációt.
9. Az egyes oldalak csuklóin látható jelek vannak.

42Kulcsok, ajtók és ablakok10. Vezesse körbe a zsinórokat ajelölt helyzetben a csuklón
mindkét oldalon és húzza át a
zsinór végét a hurkon az
illusztráción látható módon.
11. Helyezze el a zsinórok végét elöl.
12. Húzza ki a vászontetőt az első ív
felemelésével ( 1) és ezzel
egyidejűleg a feszítő ívet ( 2)
mindkét oldalon.
13. Mozgassa az első tetőtartó ívet (1 ) a szélvédőkerethez.
14. Távolítsa el a kis fedelet a szélvédőkeret burkolatából a
fedél bemetszésébe illesztett
csavarhúzóval.
15. Illessze a 6 milliméteres imbuszkulcsot a burkolatba és
zárja a reteszt az imbuszkulcsnak
az óramutató járásával
megegyező irányban, ütközésig
történő elfordításával.

Kulcsok, ajtók és ablakok43
16. Emelje fel a vászontetőfeszítőívét ( 2) mindkét oldalon.
Emelje a vászontető fedelét
lassan körülbelül félig felemelt
helyzetbe, majd engedje a zárt
helyzetbe csúszni.
17. Engedje le a vászontető feszítőívét ( 2).
Megjegyzés
Ebben a helyzetben, a jármű
szervizbe vezethető a vászontető
javításához. A vászontető nem
teljesen vízálló és hátul nincs
reteszelve.
A vászontető teljes reteszeléséhez,
hajtsa végre az alábbi lépéseket.18. Nyomja le mindkét oldalon erősen
a feszítőívet. Ezzel egyidőben
húzza a zsinórt egy, a hurokba
keresztben behelyezett
csavarhúzóval lassan és
folyamatosan előre. Közben az
ajtókerethez támaszkodhat a
másik kezével. Hajtsa végre ezt
mindkét oldalon a vászontető
hátsó reteszeléséhez.
Az utolsó lépést követően, a
csomagtérfedél újra kinyitható.
Távolíttassa el a zsinórokat
szervizben.
A vászontető a zsinórok rögzített
állapotában nem nyitható ki.
Légterelő
A hátsó üléstámlák mögött, egy
zsákban két légterelő található.
Hajtsa le a hátsó üléstámlákat
3 74, nyissa ki a tépőzárakat és
vegye ki a zsákot a nyílásból.
● A kis légterelő a hátsó fejtámlák közé helyezhető.
● A nagy légterelő az első ülések mögé helyezhető.
Ne helyezzen semmilyen tárgyat a
szélterelőre.
A légterelők elhelyezéséhez nyitva
kell lennie a vászontetőnek.

44Kulcsok, ajtók és ablakokA kis légterelő rögzítése● Hajtsa le a bal oldali hátsó üléstámlát 3 74.
● Távolítsa el a fedelet a hátsó
fejtámaszok között lévő
vezetőről, oldalra csúsztatva azt
a jármű bal oldala felé.
● Helyezze a légterelő adapterét a kiemelkedéssel a vezető
ellentétes bemélyedésébe.
● Csúsztassa a vezetőt a jármű jobb oldala felé, amíg be nem
akad.
● Emelje fel a hátsó üléstámlát.
Távolítsa el a légterelőt a beszerelés
lépéseit megfordítva.
A nagy légterelő rögzítése ● Vegye ki a légterelőt a zsákból.● Húzza ki a légterelő négy rögzítőcsapját: a felsőket rugó
nyomja ki a csapoknak a
konzolokból történő
kifordításakor, az alsók pedig a
recék megemelésével húzhatók
ki mindkét oldalon.
● Nyissa ki a légterelőt.

Kulcsok, ajtók és ablakok45
● A csuklókkal az első ülésekmögött, helyezze a jobb oldali
rögzítőcsapokat a jobb oldali kárpit nyílásaiba a hátsó ülés
közelében. Hajtsa meg egy kissé
a légterelőt a közepén és
helyezze a bal oldali
rögzítőcsapokat a bal oldali kárpit nyílásaiba. Ellenőrizze, hogy a
csapok megfelelően a helyükre
kerültek-e. Nyomja le középen a
légterelőt.● Hajtsa fel függőleges helyzetbe a
felső részét.
A nagy légterelő felszerelt
állapotában a hátsó ülések nem
használhatók.
A légterelő függőleges része
lehajtható, ha nincs használatban.
A légterelő felszerelve maradhat a
vászontető zárt állapotában is.
A légterelő lehajtható függőleges
részének eltávolításához. Emelje fel
kissé a légterelő közepét, majd
távolítsa el azt a nyílásból mindkét
oldalon.
A légterelő elcsomagolása
A légterelő elcsomagolásához,
nyomja vissza a hátsó
rögzítőcsapokat hátrafelé nyomva és
a konzolokba fordítva a csapokat.
Nyomja vissza az első rögzítőcsapok csúszkáit, amíg be nem akadnak.
Hajtsa össze a légterelőt és helyezze a zsákba.
Hajtsa le a hátsó üléstámlákat. Állítsa
a zsák kemény burkolatát a
csomagtérhez. Helyezze a zsákot
alulról felfelé a felső keret nyílásában
lévő keresztirányú vezetőbe.

46Kulcsok, ajtók és ablakokRögzítse a zsákot a tépőzárral a
rögzítőszemekhez mindkét oldalon.
Emelje fel a hátsó üléstámlákat.
Borulásvédelmi rendszer A borulásvédelmi rendszer a
merevített szélvédőkeretből és a
hátsó fejtámlák mögötti fedelek alatt
található bukócsövekből áll.
A jármű felborulásával járó baleset,
frontális vagy oldalirányú ütközés
bekövetkeztekor a bukókeretek pár
ezredmásodperc alatt automatikusan
felugranak. Ezenkívül az első és
oldallégzsákrendszerrel együtt is
működésbe lépnek.
Megjegyzés
Ne helyezzen semmilyen tárgyat a
fejtámlák mögött lévő bukókeretek
borítására.
A légzsákok v visszajelző lámpája
világít, ha a bukókeretek felugrottak.
A bukókeretek csukott és nyitott
vászontető mellett is működésbe
lépnek.
A vászontetőt nem szabad
működtetni, ha a bukókeretek
felugrottak. Folyamatos
figyelmeztető hang hallható és egy
üzenet jelenik meg a vezetői
információs központban, ha a
kapcsoló aktiválva van.
