2016 OPEL ASTRA K Uporabniški priročnik

Nega vozila215
2. Luč odstranite s potegomnavzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči
Sprednje stropne in bralne luči Žarnice naj zamenjajo na servisu.
Osvetlitev prtljažnika
Žarnice naj zamenjajo na servisu.
Osvetlitev armaturne plošče
Žarnice naj zamenjajo na servisu.

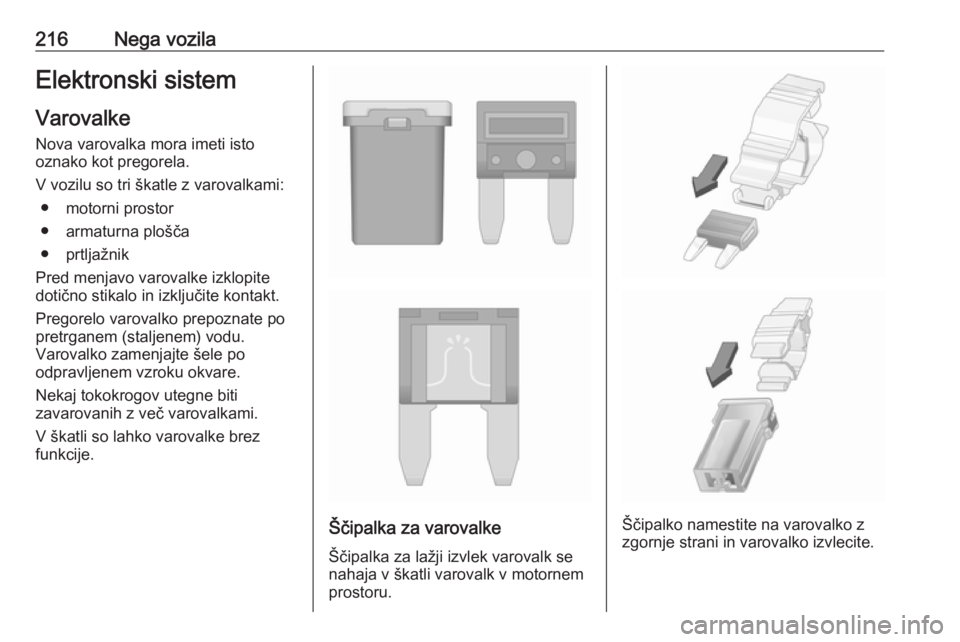

216Nega vozilaElektronski sistemVarovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● motorni prostor
● armaturna plošča
● prtljažnik
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.

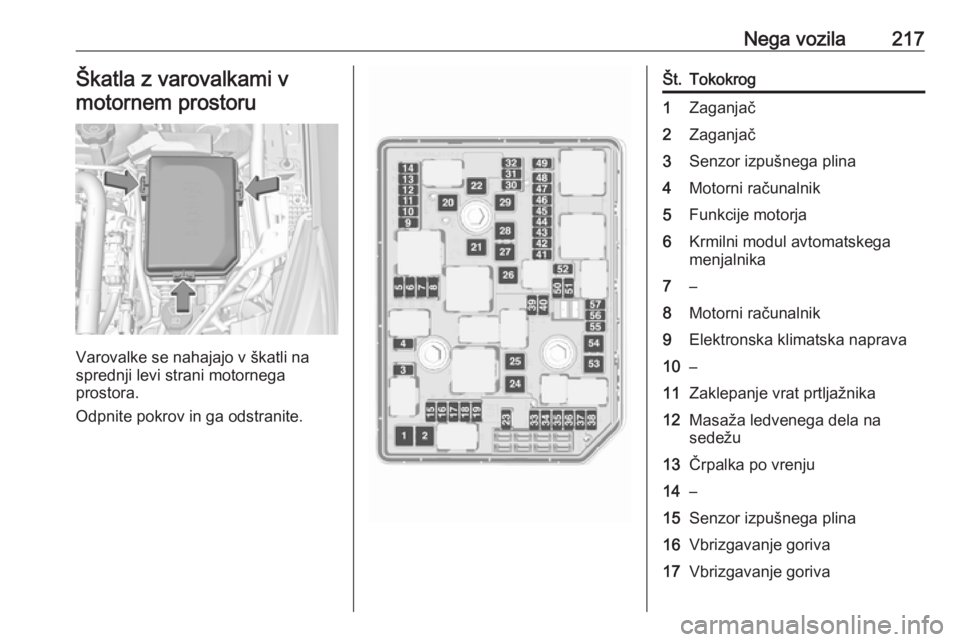

Nega vozila217Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Odpnite pokrov in ga odstranite.
Št.Tokokrog1Zaganjač2Zaganjač3Senzor izpušnega plina4Motorni računalnik5Funkcije motorja6Krmilni modul avtomatskega
menjalnika7–8Motorni računalnik9Elektronska klimatska naprava10–11Zaklepanje vrat prtljažnika12Masaža ledvenega dela na
sedežu13Črpalka po vrenju14–15Senzor izpušnega plina16Vbrizgavanje goriva17Vbrizgavanje goriva

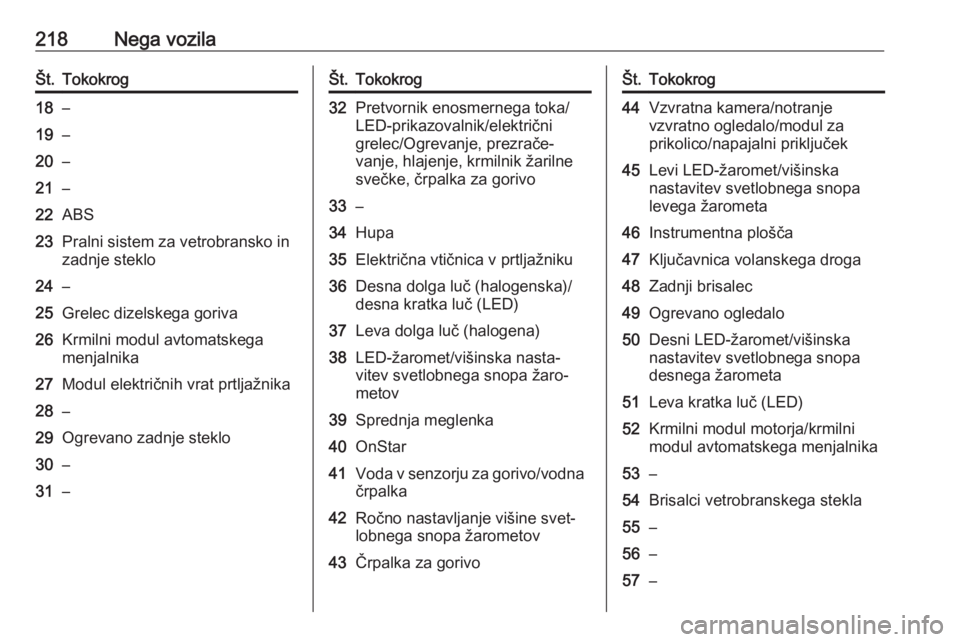

218Nega vozilaŠt.Tokokrog18–19–20–21–22ABS23Pralni sistem za vetrobransko in
zadnje steklo24–25Grelec dizelskega goriva26Krmilni modul avtomatskega
menjalnika27Modul električnih vrat prtljažnika28–29Ogrevano zadnje steklo30–31–Št.Tokokrog32Pretvornik enosmernega toka/
LED-prikazovalnik/električni
grelec/Ogrevanje, prezrače‐
vanje, hlajenje, krmilnik žarilne
svečke, črpalka za gorivo33–34Hupa35Električna vtičnica v prtljažniku36Desna dolga luč (halogenska)/
desna kratka luč (LED)37Leva dolga luč (halogena)38LED-žaromet/višinska nasta‐
vitev svetlobnega snopa žaro‐
metov39Sprednja meglenka40OnStar41Voda v senzorju za gorivo/vodna
črpalka42Ročno nastavljanje višine svet‐
lobnega snopa žarometov43Črpalka za gorivoŠt.Tokokrog44Vzvratna kamera/notranje
vzvratno ogledalo/modul za
prikolico/napajalni priključek45Levi LED-žaromet/višinska
nastavitev svetlobnega snopa
levega žarometa46Instrumentna plošča47Ključavnica volanskega droga48Zadnji brisalec49Ogrevano ogledalo50Desni LED-žaromet/višinska
nastavitev svetlobnega snopa
desnega žarometa51Leva kratka luč (LED)52Krmilni modul motorja/krmilni
modul avtomatskega menjalnika53–54Brisalci vetrobranskega stekla55–56–57–

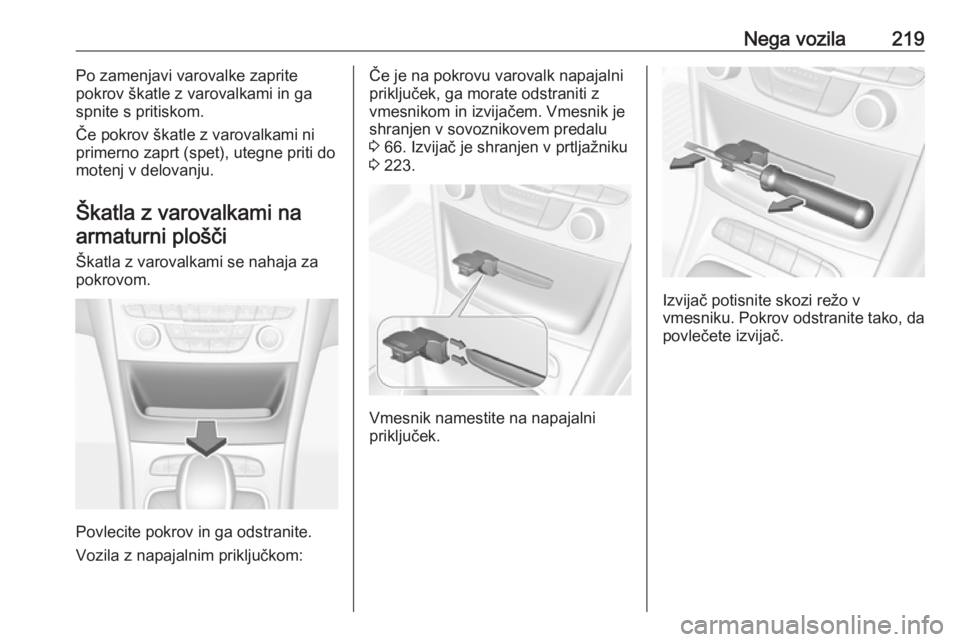

Nega vozila219Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami na armaturni plošči
Škatla z varovalkami se nahaja za
pokrovom.
Povlecite pokrov in ga odstranite.
Vozila z napajalnim priključkom:
Če je na pokrovu varovalk napajalni
priključek, ga morate odstraniti z
vmesnikom in izvijačem. Vmesnik je
shranjen v sovoznikovem predalu
3 66. Izvijač je shranjen v prtljažniku
3 223.
Vmesnik namestite na napajalni
priključek.
Izvijač potisnite skozi režo v
vmesniku. Pokrov odstranite tako, da
povlečete izvijač.

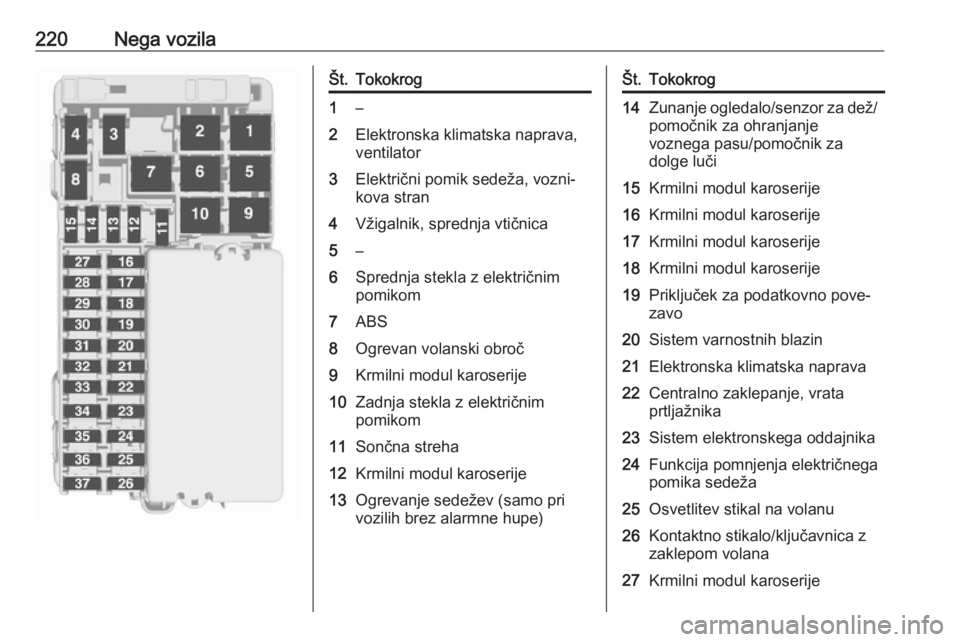

220Nega vozilaŠt.Tokokrog1–2Elektronska klimatska naprava,
ventilator3Električni pomik sedeža, vozni‐
kova stran4Vžigalnik, sprednja vtičnica5–6Sprednja stekla z električnim
pomikom7ABS8Ogrevan volanski obroč9Krmilni modul karoserije10Zadnja stekla z električnim
pomikom11Sončna streha12Krmilni modul karoserije13Ogrevanje sedežev (samo pri
vozilih brez alarmne hupe)Št.Tokokrog14Zunanje ogledalo/senzor za dež/ pomočnik za ohranjanje
voznega pasu/pomočnik za
dolge luči15Krmilni modul karoserije16Krmilni modul karoserije17Krmilni modul karoserije18Krmilni modul karoserije19Priključek za podatkovno pove‐
zavo20Sistem varnostnih blazin21Elektronska klimatska naprava22Centralno zaklepanje, vrata
prtljažnika23Sistem elektronskega oddajnika24Funkcija pomnjenja električnega
pomika sedeža25Osvetlitev stikal na volanu26Kontaktno stikalo/ključavnica z
zaklepom volana27Krmilni modul karoserije

Nega vozila221Št.Tokokrog28Priključek USB29–30Izbirna ročica31Brisalec zadnjega stekla32Krmilni modul menjalnika (samo
pri vozilih s sistemom Stop-start)33Alarmna naprava/alarmna hupa34Parkirni pomočnik/opozorilo na
stransko slepo točko/Infotain‐
ment sistem/priključek USB35OnStar36Informacijski prikazovalnik/
instrumentna plošča/CD-pred‐
vajalnik37Infotainment sistem, radio
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Vozila z napajalnim priključkom: 1. Namestite pokrov na desni strani.
2. Levo stran pokrova prepognite
naprej. Pazite, da boste pritrdilno
sponko namestili, kot je prikazano na ilustraciji.
Škatla z varovalkami v prtljažniku
Škatla z varovalkami je pod prevlekona levi strani prtljažnika.Snemite zaščitni pokrov.
Odpnite pokrov škatle z varovalkami
in ga odstranite.

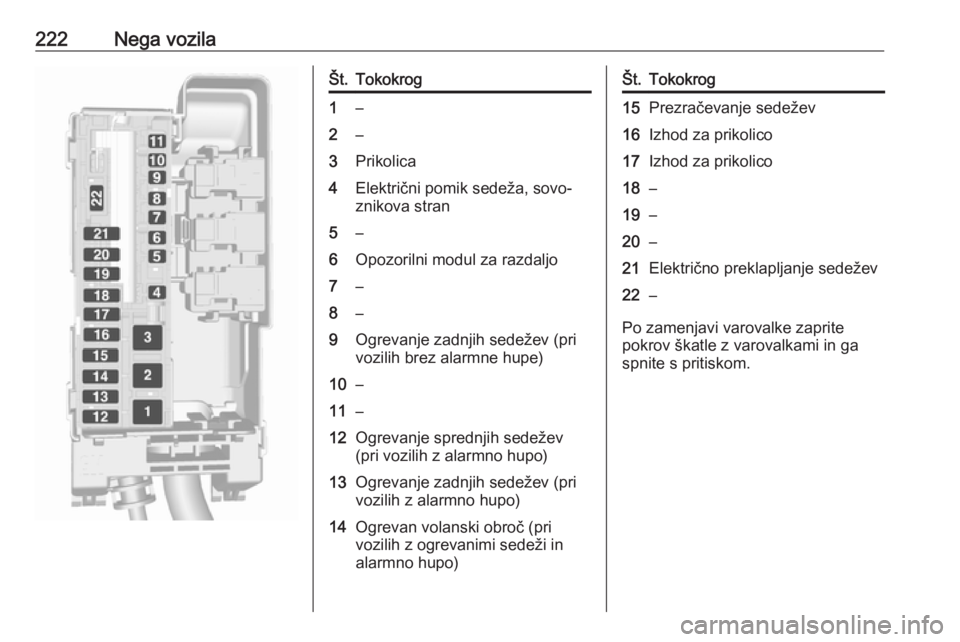

222Nega vozilaŠt.Tokokrog1–2–3Prikolica4Električni pomik sedeža, sovo‐
znikova stran5–6Opozorilni modul za razdaljo7–8–9Ogrevanje zadnjih sedežev (pri
vozilih brez alarmne hupe)10–11–12Ogrevanje sprednjih sedežev
(pri vozilih z alarmno hupo)13Ogrevanje zadnjih sedežev (pri
vozilih z alarmno hupo)14Ogrevan volanski obroč (pri
vozilih z ogrevanimi sedeži in
alarmno hupo)Št.Tokokrog15Prezračevanje sedežev16Izhod za prikolico17Izhod za prikolico18–19–20–21Električno preklapljanje sedežev22–
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
