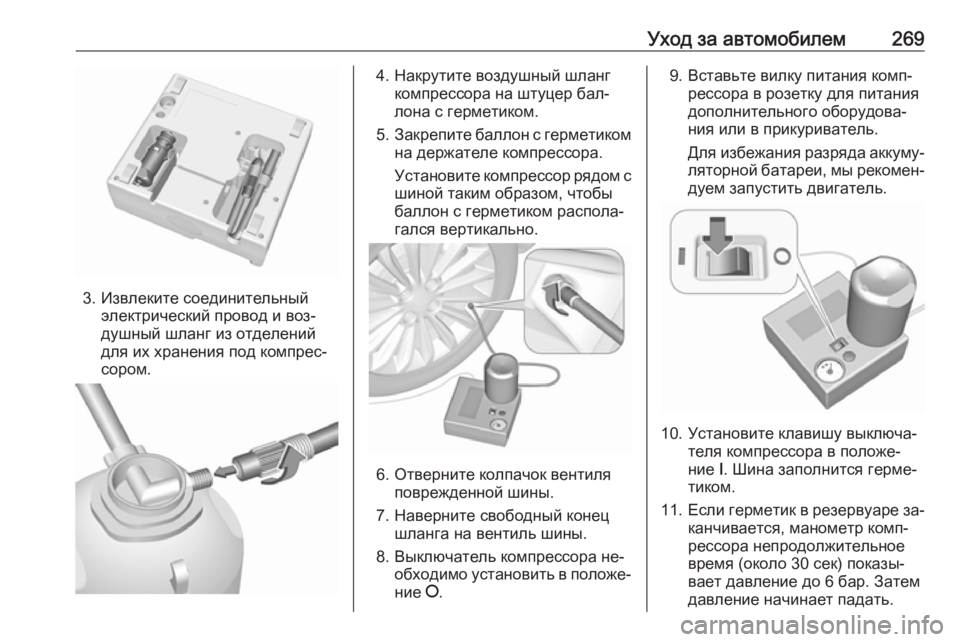

Уход за автомобилем269
3. Извлеките соединительныйэлектрический провод и воз‐
душный шланг из отделений
для их хранения под компрес‐
сором.
4. Накрутите воздушный шланг компрессора на штуцер бал‐
лона с герметиком.
5. Закрепите баллон с герметиком
на держателе компрессора.
Установите компрессор рядом с
шиной таким образом, чтобы
баллон с герметиком распола‐
гался вертикально.
6. Отверните колпачок вентиля поврежденной шины.
7. Наверните свободный конец шланга на вентиль шины.
8. Выключатель компрессора не‐ обходимо установить в положе‐
ние J.
9. Вставьте вилку питания комп‐
рессора в розетку для питания
дополнительного оборудова‐
ния или в прикуриватель.
Для избежания разряда аккуму‐
ляторной батареи, мы рекомен‐ дуем запустить двигатель.
10. Установите клавишу выключа‐ теля компрессора в положе‐
ние I. Шина заполнится герме‐
тиком.
11. Если герметик в резервуаре за‐
канчивается, манометр комп‐
рессора непродолжительное
время (около 30 сек) показы‐
вает давление до 6 бар. Затем
давление начинает падать.

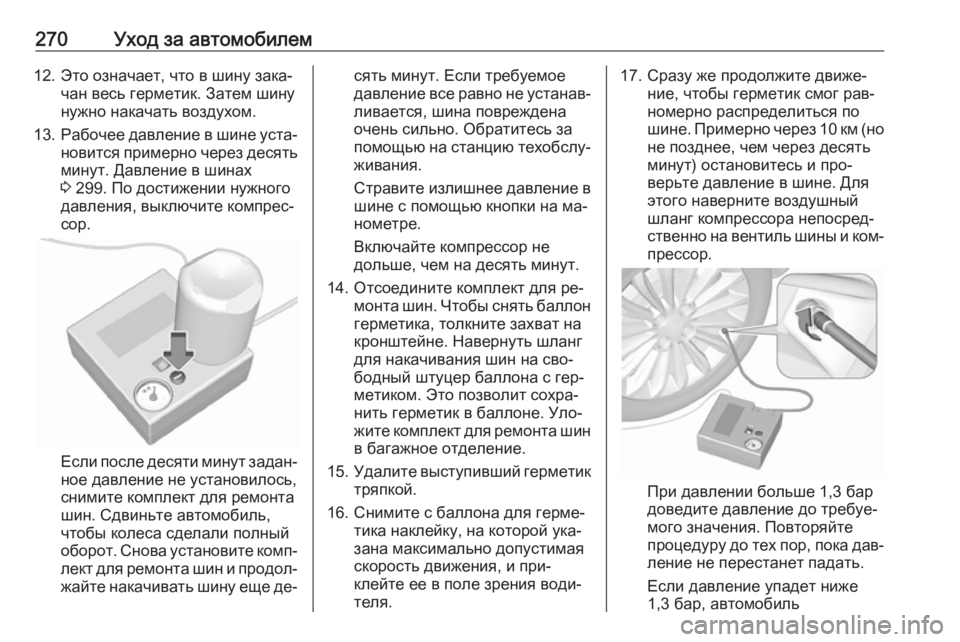

270Уход за автомобилем12. Это означает, что в шину зака‐чан весь герметик. Затем шину
нужно накачать воздухом.
13. Рабочее давление в шине уста‐
новится примерно через десять минут. Давление в шинах
3 299. По достижении нужного
давления, выключите компрес‐ сор.
Если после десяти минут задан‐
ное давление не установилось,
снимите комплект для ремонта
шин. Сдвиньте автомобиль,
чтобы колеса сделали полный
оборот. Снова установите комп‐ лект для ремонта шин и продол‐
жайте накачивать шину еще де‐
сять минут. Если требуемое
давление все равно не устанав‐ ливается, шина повреждена
очень сильно. Обратитесь за
помощью на станцию техобслу‐
живания.
Стравите излишнее давление в шине с помощью кнопки на ма‐
нометре.
Включайте компрессор не дольше, чем на десять минут.
14. Отсоедините комплект для ре‐ монта шин. Чтобы снять баллон
герметика, толкните захват на
кронштейне. Навернуть шланг
для накачивания шин на сво‐
бодный штуцер баллона с гер‐
метиком. Это позволит сохра‐
нить герметик в баллоне. Уло‐
жите комплект для ремонта шин в багажное отделение.
15. Удалите выступивший герметик
тряпкой.
16. Снимите с баллона для герме‐ тика наклейку, на которой ука‐
зана максимально допустимая
скорость движения, и при‐
клейте ее в поле зрения води‐
теля.17. Сразу же продолжите движе‐ ние, чтобы герметик смог рав‐
номерно распределиться по
шине. Примерно через 10 км (но
не позднее, чем через десять
минут) остановитесь и про‐
верьте давление в шине. Для
этого наверните воздушный
шланг компрессора непосред‐
ственно на вентиль шины и ком‐ прессор.
При давлении больше 1,3 бар
доведите давление до требуе‐
мого значения. Повторяйте
процедуру до тех пор, пока дав‐
ление не перестанет падать.
Если давление упадет ниже
1,3 бар, автомобиль
Уход за автомобилем271эксплуатировать нельзя. Обра‐
титесь за помощью на станцию
техобслуживания.
18. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Ремонт заметно снижает ходовые
качества шины, поэтому такую
шину следует заменить.
Если появляется посторонний
шум, или компрессор сильно на‐
гревается, его следует выключить
не менее, чем на 30 минут.
Встроенный предохранительный
клапан открывается при давлении 7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный бал‐
лон. Утилизируйте баллон в соот‐
ветствии с требованиямии зако‐
нодательства.Компрессором и герметиком
можно пользоваться при темпера‐ туре не ниже примерно -30 °C.
Прилагаемые переходники можно
применить для накачивания мя‐
чей, надувных матрацев, надув‐ ных лодок и т.п. Они хранятся в
нижней части компрессора.
Чтобы извлечь переходник, сле‐
дует навернуть на него воздуш‐
ный шланг компрессора и потя‐
нуть.
Смена колеса На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин 3 268.
Выполните следующие подготови‐
тельные работы и соблюдайте сле‐
дующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса
должны быть направлены
прямо вперед.● Включите стояночный тормоз,
первую передачу, передачу
заднего хода или установите
селектор передач в положение Р .
● Выньте запасное колесо 3 274.
● Категорически запрещается одновременно менять не‐
сколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены лет‐ них шин на зимние или наобо‐
рот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более од‐
ного сантиметра).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузите
тяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.

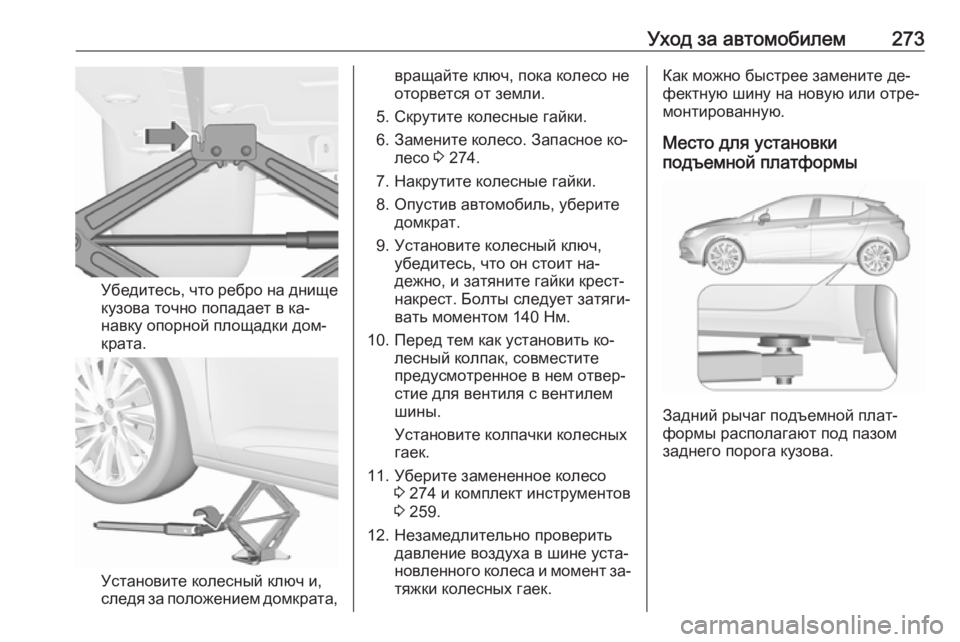

Уход за автомобилем273
Убедитесь, что ребро на днищекузова точно попадает в ка‐
навку опорной площадки дом‐
крата.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
5. Скрутите колесные гайки.
6. Замените колесо. Запасное ко‐ лесо 3 274.
7. Накрутите колесные гайки. 8. Опустив автомобиль, уберите домкрат.
9. Установите колесный ключ, убедитесь, что он стоит на‐дежно, и затяните гайки крест-накрест. Болты следует затяги‐
вать моментом 140 Нм.
10. Перед тем как установить ко‐ лесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
11. Уберите замененное колесо 3 274 и комплект инструментов
3 259.
12. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент за‐
тяжки колесных гаек.Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.
Место для установки
подъемной платформы
Задний рычаг подъемной плат‐
формы располагают под пазом
заднего порога кузова.
276Уход за автомобилемВ случае прокола шины заднего ко‐
леса во время буксировки другого
автомобиля следует установить
малоразмерное запасное колесо
вперед, а демонтированное полно‐ размерное переднее колесо пере‐
ставить назад.
Цепи противоскольжения 3 267.
Запасное колесо с
направленным рисунком
протектора
Если возможно, колеса с шинами с
направленным рисунком протек‐
тора следует устанавливать в со‐
ответствии с нанесенной на них
маркировкой направления враще‐
ния. Направление вращения шины
указывает символ (например,
стрелка) на боковине шины.Для шин, вращающихся в противо‐ положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Как можно быст‐
рее замените дефектную шину на новую или отремонтирован‐
ную.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.Запуск от
дополнительной АКБ
Аккумуляторная батарея распола‐
гается в багажном отделении и за‐
крыта крышкой. В моторном отде‐
лении имеются дополнительные
клеммы для пуска двигателя от
внешнего аккумулятора.
Если аккумуляторная батарея ав‐
томобиля разрядилась, двигатель
можно запустить с помощью вспо‐
могательных пусковых проводов и
батареи другого автомобиля.
Не запускайте двигатель от устрой‐
ства быстрой зарядки.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате

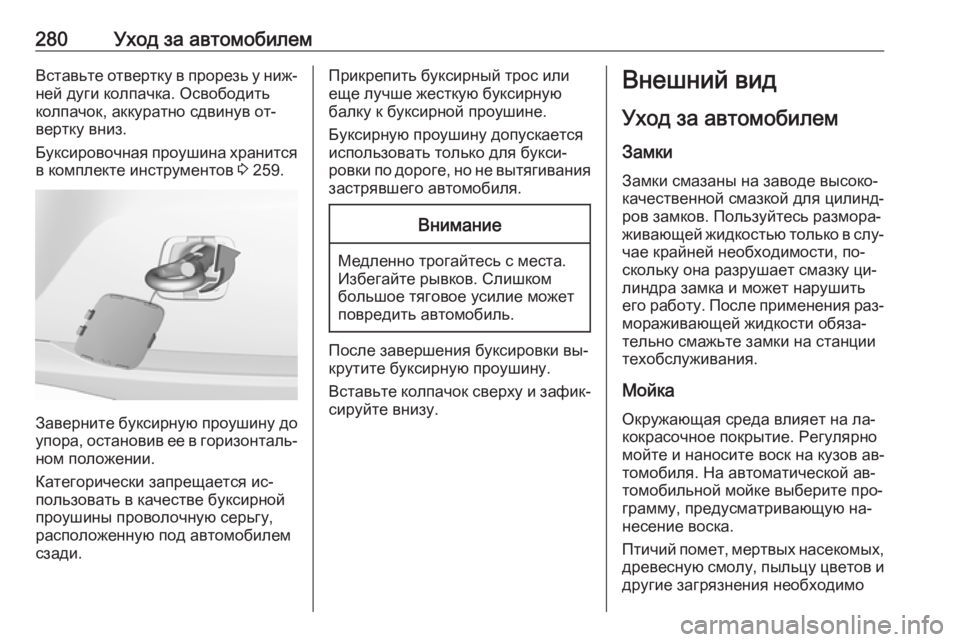

280Уход за автомобилемВставьте отвертку в прорезь у ниж‐
ней дуги колпачка. Освободить
колпачок, аккуратно сдвинув от‐
вертку вниз.
Буксировочная проушина хранится в комплекте инструментов 3 259.
Заверните буксирную проушину до
упора, остановив ее в горизонталь‐ ном положении.
Категорически запрещается ис‐
пользовать в качестве буксирной
проушины проволочную серьгу,
расположенную под автомобилем
сзади.
Прикрепить буксирный трос или
еще лучше жесткую буксирную
балку к буксирной проушине.
Буксирную проушину допускается
использовать только для букси‐
ровки по дороге, но не вытягивания застрявшего автомобиля.Внимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
После завершения буксировки вы‐
крутите буксирную проушину.
Вставьте колпачок сверху и зафик‐ сируйте внизу.
Внешний вид
Уход за автомобилем Замки
Замки смазаны на заводе высоко‐
качественной смазкой для цилинд‐
ров замков. Пользуйтесь размора‐
живающей жидкостью только в слу‐ чае крайней необходимости, по‐
скольку она разрушает смазку ци‐
линдра замка и может нарушить
его работу. После применения раз‐ мораживающей жидкости обяза‐
тельно смажьте замки на станции
техобслуживания.
Мойка
Окружающая среда влияет на ла‐
кокрасочное покрытие. Регулярно мойте и наносите воск на кузов ав‐
томобиля. На автоматической ав‐
томобильной мойке выберите про‐
грамму, предусматривающую на‐
несение воска.
Птичий помет, мертвых насекомых, древесную смолу, пыльцу цветов идругие загрязнения необходимо

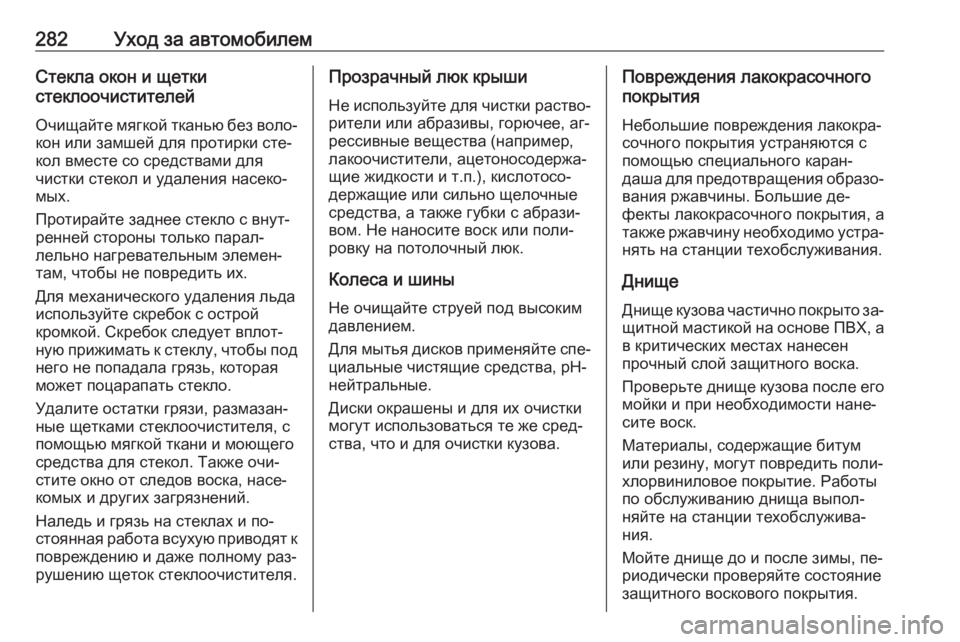

282Уход за автомобилемСтекла окон и щетки
стеклоочистителей
Очищайте мягкой тканью без воло‐
кон или замшей для протирки сте‐
кол вместе со средствами для
чистки стекол и удаления насеко‐
мых.
Протирайте заднее стекло с внут‐
ренней стороны только парал‐
лельно нагревательным элемен‐
там, чтобы не повредить их.
Для механического удаления льда
используйте скребок с острой
кромкой. Скребок следует вплот‐
ную прижимать к стеклу, чтобы под него не попадала грязь, которая
может поцарапать стекло.
Удалите остатки грязи, размазан‐
ные щетками стеклоочистителя, с
помощью мягкой ткани и моющего
средства для стекол. Также очи‐
стите окно от следов воска, насе‐
комых и других загрязнений.
Наледь и грязь на стеклах и по‐
стоянная работа всухую приводят к повреждению и даже полному раз‐
рушению щеток стеклоочистителя.Прозрачный люк крыши
Не используйте для чистки раство‐
рители или абразивы, горючее, аг‐
рессивные вещества (например,
лакоочистители, ацетоносодержа‐
щие жидкости и т.п.), кислотосо‐
держащие или сильно щелочные
средства, а также губки с абрази‐
вом. Не наносите воск или поли‐
ровку на потолочный люк.
Колеса и шины Не очищайте струей под высоким
давлением.
Для мытья дисков применяйте спе‐
циальные чистящие средства, pH-
нейтральные.
Диски окрашены и для их очистки
могут использоваться те же сред‐
ства, что и для очистки кузова.Повреждения лакокрасочного
покрытия
Небольшие повреждения лакокра‐
сочного покрытия устраняются с
помощью специального каран‐
даша для предотвращения образо‐
вания ржавчины. Большие де‐
фекты лакокрасочного покрытия, а
также ржавчину необходимо устра‐
нять на станции техобслуживания.
Днище
Днище кузова частично покрыто за‐
щитной мастикой на основе ПВХ, а
в критических местах нанесен
прочный слой защитного воска.
Проверьте днище кузова после его мойки и при необходимости нане‐
сите воск.
Материалы, содержащие битум
или резину, могут повредить поли‐
хлорвиниловое покрытие. Работы
по обслуживанию днища выпол‐
няйте на станции техобслужива‐
ния.
Мойте днище до и после зимы, пе‐
риодически проверяйте состояние
защитного воскового покрытия.
Технические данные299Давление в шинах5-дверный хетчбэкComfort, до 3 пассажировECO, до 3 пассажировПри полной загрузкеДвигательШиныпередняязадняяпередняязадняяпередняязадняя(кПа/бар)(кПа/бар)(кПа/бар)(кПа/бар)(кПа/бар)(кПа/бар)B10XFL,
B14XE195/65 R15,
225/45 R17220/2,2 (32)220/2,2 (32)270/2,7 (39)270/2,7 (39)250/2,5 (36)270/2,7 (39)205/55 R16220/2,2 (32)220/2,2 (32)300/3,0 (43)300/3,0 (43)250/2,5 (36)270/2,7 (39)B14XFL195/65 R15,
225/45 R17,
225/40 R18220/2,2 (32)220/2,2 (32)270/2,7 (39)270/2,7 (39)250/2,5 (36)270/2,7 (39)205/55 R16220/2,2 (32)220/2,2 (32)300/3,0 (43)300/3,0 (43)250/2,5 (36)270/2,7 (39)B14XFT195/65 R15,
225/45 R17,
215/55 R16,
215/50 R17,
225/40 R18220/2,2 (32)220/2,2 (32)270/2,7 (39)270/2,7 (39)250/2,5 (36)270/2,7 (39)205/55 R16220/2,2 (32)220/2,2 (32)300/3,0 (43)300/3,0 (43)250/2,5 (36)270/2,7 (39)B16DTE,
B16DTH225/45 R17,
225/40 R18240/2,4 (35)220/2,2 (32)270/2,7 (39)270/2,7 (39)250/2,5 (36)270/2,7 (39)205/55 R16240/2,4 (35)220/2,2 (32)300/3,0 (43)300/3,0 (43)250/2,5 (36)270/2,7 (39)
