2016 OPEL ASTRA J ESP

Îngrijirea autovehiculului281Trusa de scule
Uneltele
Autovehicule cu trusă de
depanare anvelope
Unele instrumente şi cârligul de
tractare sunt amplasate alături de
setul pentru depanarea anvelopelor
într-o Trusa de scule în portbagajul
aflat sub învelitoarea de podea.Hatchback cu 3 portiere şi cu
5 portiereSports Tourer şi notchback cu
4 portiere
La versiunea cu sistem de transport
posterior 3 69, setul pentru
depanarea anvelopelor, o şurubelniţă
şi cârligul de tractare se află în
sertarul de sub scaunul pasagerului
din faţă 3 67.
Autovehicule cu roată de rezervăVarianta 1a: hatchback cu 3 portiere
şi cu 5 portiere, cu cheie de roată
rigidă
Cricul, trusa de scule şi o chingă
pentru asigurarea roţii aflate în pană se află în trusa de scule de sub roata
de rezervă din portbagaj. Cheia de
roată şi cârligul de tractare se află în
sacul de scule aflat în spaţiul destinat roţii de rezervă, lângă trusa de scule.
Roata de rezervă 3 297.

Îngrijirea autovehiculului283Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă Anvelopele de iarnă îmbunătăţesc
siguranţa de deplasare la temperaturi
mai mici de 7 grade C, de aceea este indicată montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.Hatchback cu 5 portiere, notchback
cu 4 portiere, Sports tourer
Dimensiunile anvelopelor
205/65 R16 sunt adecvate numai ca
anvelope de iarnă.
Toate motoarele cu excepţia
A14XER, B14XER, B14NEL,
B14NET, B14NET LPG, B16XER:
Dimensiunile anvelopelor
215/50 R17 sunt adecvate numai ca
anvelope de iarnă.
Etichetele anvelopelor De ex. 215/60 R 16 95 H215:lăţime anvelopă, în mm60:raport secţiuni (înălţime/ lăţime
anvelopă), în %R:model bandă: RadialRF:tip: RunFlat (cu flancuri
întărite)16:diametru roată, în inci95:indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH:literă cod de vitezăIndicele de viteză:Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Anvelopele direcţionale
Montaţi anvelopele direcţionale astfel
încât să se rotească în sensul de
mers. Sensul de rotaţie este indicat
de un simbol ( de exemplu o săgeată)
pe flancul anvelopei.
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai
lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.

284Îngrijirea autovehiculului
Presiunea în anvelope 3 330.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga sau
dreapta faţă indică anvelopele de
echipare originală şi presiunile de
umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea ECO în anvelope serveşte
pentru obţinerea celui mai scăzut
consum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul de combustibil şi va duce la uzura
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi tipul caroseriei.
2. Identificaţi codul de identificare al motorului. Datele despre motor
3 317.
3. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 330.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE care însoţeşte autovehiculul sau alte documente de înregistrare
naţionale.Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Când reduceţi sau creşteţi presiunea
în anvelope la un autovehicul cu
sistem de monitorizare a presiunii,
decuplaţi contactul.
Sistemul de monitorizare a presiunii în anvelope
Sistemul de monitorizare a presiunii în anvelope (TPMS) verifică
presiunea în toate cele patru
anvelope o dată pe minut când viteza autovehiculului depăşeşte o anumită
limită.

Îngrijirea autovehiculului285Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o
stare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Presiunile curente în anvelope pot fi
prezentate în Vehicle Information
Menu (Meniu informaţii autovehicul)
pe centrul de informaţii pentru şofer (DIC).
Meniul poate fi selectat cu butoanele
de pe maneta de semnalizare.
Apăsaţi MENU pentru a selecta
Vehicle Information Menu (Meniu
informaţii autovehicul) X .
Rotiţi butonul rotativ de reglare pentru
a selecta sistemul de monitorizare a
presiunii în anvelope.
Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare cu simbolul
anvelopei corespunzătoare clipind în Centrul de informaţii pentru şofer
(DIC).
Sistemul ţine cont de temperatura
anvelopelor pentru avertismente.
O stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 124.

286Îngrijirea autovehicululuiDacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi
anvelopele conform recomandărilor
3 330.
Dacă w clipeşte timp de 60-90 de
secunde şi apoi luminează continuu,
există o defecţiune în sistem. Apelaţi
la un atelier service.
După umflare, poate fi necesar să
parcurgeţi o anumită distanţă pentru
actualizarea valorilor presiunii în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, w se
poate aprinde.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica apropierea unei situaţii de presiune scăzută. Verificaţi
presiunea în anvelope.
Mesajele autovehiculului 3 134.
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul.
Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.O roată de rezervă de uz temporar nu
este prevăzută cu senzori de
presiune. Sistemul de monitorizare a
presiunii în anvelope nu este
operaţional pentru aceste roţi. Lampa
de control w se aprinde. Pentru
celelalte trei roţi, sistemul rămâne
operaţional.
Utilizarea seturilor pentru depanarea anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate de
fabricant.
Folosirea dispozitivelor electronice
sau apropierea de instalaţii care
folosesc aceleaşi frecvenţe de undă
pot afecta negativ sistemul de
monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor,
senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul
senzorilor înşurubaţi: înlocuiţi ventilul
şi inelul de etanşare. În cazul
senzorilor cu clemă: înlocuiţi întreaga tijă a ventilului.Starea încărcării autovehiculului
Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope 3 330 şi selectaţi setarea
corespunzătoare din meniul Sarcina
în anvelope din Centrul de informaţii
pentru şofer (DIC) 3 127. Această
setare este referinţa pentru
avertizările presiunii în anvelope.
Meniul Tyre Load (Sarcină pe
anvelope) apare numai dacă
autovehiculul este staţionar, iar frâna
de parcare este aplicată. La
autovehicul cu transmisie automată, maneta selectoare trebuie să se afle
la P.

Îngrijirea autovehiculului287
Selectaţi:● Light (Iluminare) pentru presiune
confort, până la 3 persoane.
● Eco pentru presiune Eco, până la
3 persoane.
● Max pentru încărcare maximă.
Procesul de asociere a senzorului
TPMS
Fiecare senzor TPMS are un cod unic
de identificare. Codul de identificare
trebuie să corespundă cu noua
poziţie a roţii după rotirea anvelopelor sau schimbarea setului complet de
roţi şi dacă au fost înlocuiţi unul sau
mai mulţi senzori TPMS. Procesul de
asociere a senzorului TPMS trebuie
de asemenea realizat după înlocuirea unei roţi de rezervă cu o roată de
drum care conţine senzorul TPMS.
Lampa de defecţiuni w şi mesajul sau
codul de avertizare trebuie să se
stingă la următorul ciclu de aprindere.
Senzorii sunt asociaţi cu poziţiile roţii,
cu ajutorul unei unelte de
rememorare TPMS, în următoarea
ordine: roata faţă din partea stângă,
roata faţă din partea dreaptă, roata
spate din partea dreaptă şi roata
spate din partea stângă. Lumina de
semnalizare din poziţia activă în
prezent rămâne aprinsă până când
senzorul corespunde.
Consultaţi atelierul de service pentru reparare sau pentru achiziţionarea
unui instrument de rememorare. Aveţi la dispoziţie 2 minute pentru a potrivi
prima poziţie a roţii şi 5 minute în total
pentru a potrivi toate cele patru poziţii ale roţilor. Dacă durează mai mult,
procesul de potrivire se opreşte şi
trebuie repornit.Procesul de asociere a senzorului
TPMS este:
1. Aplicaţi frâna de mână; la autovehiculele cu transmisie
automată, treceţi maneta
selectorului de viteze la P.
2. Cuplaţi contactul.
3. Folosiţi MENU de pe maneta de
semnalizare a direcţiei pentru a
selecta Vehicle Information Menu
(Meniu informaţii autovehicul) din
DIC.
4. Răsuciţi butonul rotativ de reglare
pentru a derula prin meniul
presiunea în anvelope.
5. Apăsaţi SET/CLR pentru a începe
procesul de asociere a
senzorului. Trebuie să se afişeze
un mesaj care solicită acceptarea procesului.
6. Apăsaţi din nou SET/CLR pentru
confirmarea selecţiei. Claxonul sună de două ori pentru a
semnaliza că receptorul se află în
modul rememorare.
7. Începeţi cu roata faţă de pe partea
stângă.

Îngrijirea autovehiculului289
Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Dacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Verificaţi dacă sensul de rotaţie a
roţilor este aceeaşi ca înainte.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Înlocuirea anvelopei şi
dimensiunile jantei
Dacă se utilizează un tip de anvelope
de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi a presiunii nominale
în anvelope şi să se opereze alte
modificări ale autovehiculului.
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta funcţionarea corectă a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de producător
pentru autovehiculul respectiv şi care
se conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de producător, nu folosiţi
anvelope cu talon.
Capacele de roţi nu trebuie să
afecteze răcirea frânelor.9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Autovehicule cu roţi din oţel: Nu
montaţi capace de roţi dacă utilizaţi
piuliţe de roată cu blocare.

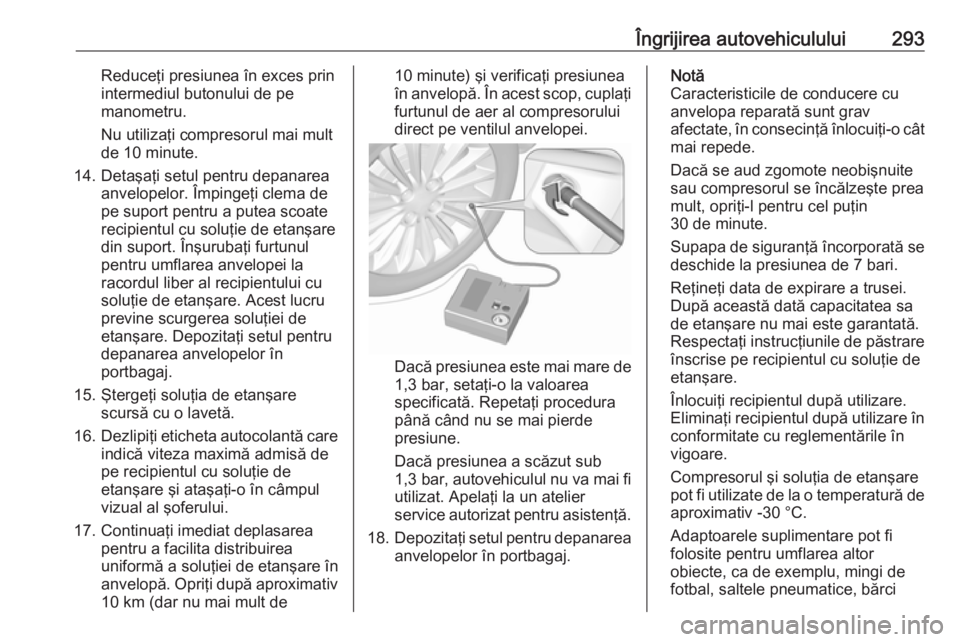

Îngrijirea autovehiculului293Reduceţi presiunea în exces prin
intermediul butonului de pe
manometru.
Nu utilizaţi compresorul mai mult
de 10 minute.
14. Detaşaţi setul pentru depanarea anvelopelor. Împingeţi clema de
pe suport pentru a putea scoate
recipientul cu soluţie de etanşare
din suport. Înşurubaţi furtunul
pentru umflarea anvelopei la
racordul liber al recipientului cu
soluţie de etanşare. Acest lucru
previne scurgerea soluţiei de
etanşare. Depozitaţi setul pentru
depanarea anvelopelor în
portbagaj.
15. Ştergeţi soluţia de etanşare scursă cu o lavetă.
16. Dezlipiţi eticheta autocolantă care
indică viteza maximă admisă de
pe recipientul cu soluţie de
etanşare şi ataşaţi-o în câmpul
vizual al şoferului.
17. Continuaţi imediat deplasarea pentru a facilita distribuirea
uniformă a soluţiei de etanşare în
anvelopă. Opriţi după aproximativ 10 km (dar nu mai mult de10 minute) şi verificaţi presiunea
în anvelopă. În acest scop, cuplaţi furtunul de aer al compresorului
direct pe ventilul anvelopei.
Dacă presiunea este mai mare de 1,3 bar, setaţi-o la valoarea
specificată. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea a scăzut sub 1,3 bar , autovehiculul nu va mai fi
utilizat. Apelaţi la un atelier
service autorizat pentru asistenţă.
18. Depozitaţi setul pentru depanarea
anvelopelor în portbagaj.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte prea
mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei. După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate de la o temperatură de
aproximativ -30 °C.
Adaptoarele suplimentare pot fi
folosite pentru umflarea altor
obiecte, ca de exemplu, mingi de
fotbal, saltele pneumatice, bărci
