Araç bakımı175

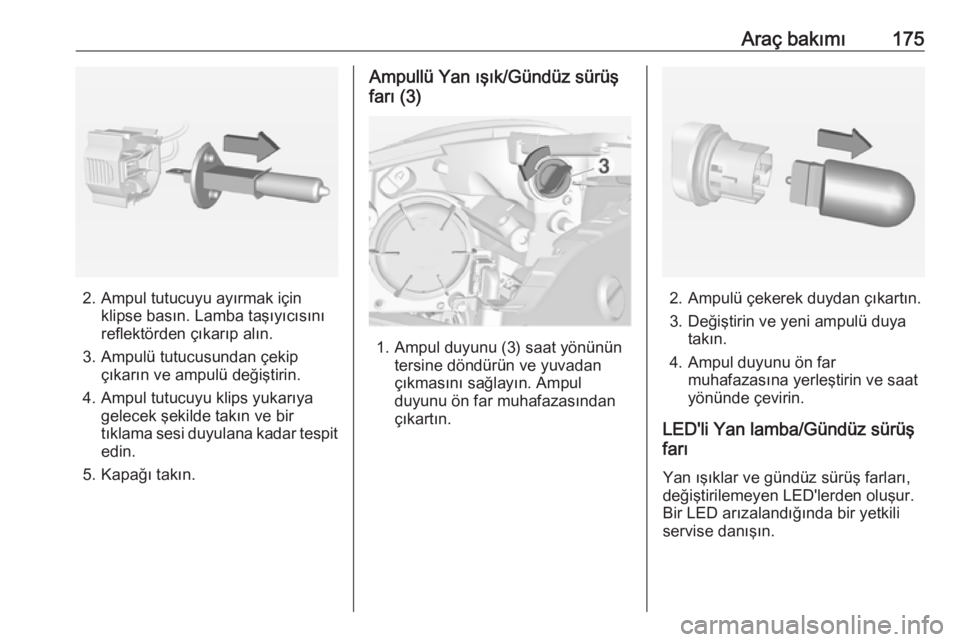

2. Ampul tutucuyu ayırmak içinklipse basın. Lamba taşıyıcısını
reflektörden çıkarıp alın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Ampul tutucuyu klips yukarıya gelecek şekilde takın ve bir
tıklama sesi duyulana kadar tespit
edin.
5. Kapağı takın.
Ampullü Yan ışık/Gündüz sürüş
farı (3)
1. Ampul duyunu (3) saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu ön far muhafazasından
çıkartın.
2. Ampulü çekerek duydan çıkartın.
3. Değiştirin ve yeni ampulü duya takın.
4. Ampul duyunu ön far muhafazasına yerleştirin ve saat
yönünde çevirin.
LED'li Yan lamba/Gündüz sürüş
farı
Yan ışıklar ve gündüz sürüş farları, değiştirilemeyen LED'lerden oluşur. Bir LED arızalandığında bir yetkili
servise danışın.

176Araç bakımıÖn dönüş sinyali lambaları
1. Vidayı sökün ve kapağı çıkartın.
2. Vidayı sökün ve lamba grubunutampondan çıkartın.
3. Ampul duyunu ayırın ve saatintersi yönde çevirerek çıkartın.
4. Ampulü çıkartmak için saatin tersi
yönde hafifçe çevirin ve çıkartın.
Ampulü değiştirin.
5. Ampul duyunu gruba yerleştirin ve
saat yönünde çevirin.
6. Lamba grubunu tamponun içine bağlayın ve vidayla sabitleyin.
7. Kapağı tampona takın ve vida ile tespit edin.
Adam Rocks
1. Küçük kapağı, bir tornavidayla işaretli yerden ayırın.

Araç bakımı177
2. İşaretli yerlerden parmaklarınızlaçekerek kapağı çıkarın, resimdekiok işaretlerine bakın.
3. Her iki vidayı da sökün ve lamba grubunu tampondan çıkarın.
4. Ampul duyunu ayırın ve saatintersi yönde çevirerek çıkartın.
5. Ampulü çıkartmak için saatin tersi
yönde hafifçe çevirin ve çıkartın.
Ampulü değiştirin.
6. Ampul duyunu gruba yerleştirin ve
saat yönünde çevirin.
7. Lamba grubunu tamponun içine bağlayın ve iki vidayla sabitleyin.
8. Kapağı tamponun içine yerleştirin ve takın. Küçük kapağı takın.
Arka lambalar
Subwoofer hoparlörlü versiyonları
Bagaj bölümü taban örtüsünü
çıkartın. Sağ tarafta, kapağa ulaşmak
için takım kutusunu da çıkarın 3 68.
Eşya saklama kutulu versiyonları
Kapağa erişmek için eşya saklama
kutusunu çıkartın 3 66.

178Araç bakımı1. İlgili taraftaki kapağı açın veçıkartın.
2. Plastik tespit somununu içerdenelle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.
4.Ampul tutucuyu saatin tersi yönde
döndürün ve çıkartın. Ampulü
çekip çıkartarak değiştirin:
sinyal lambası 1
arka lamba 2
arka lamba/fren lambası 3
Arka lamba 2 ve arka lamba/fren
lambası 3 LED ise, değiştirme için
bir atölyeden yardım isteyin.
5. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Tellerin kablo
kanallarında kalmalarına dikkat
edin.
Lamba grubunu sabitleme
pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve plastik sabitleme
somununu bagaj bölümünün
içinden takın. Dairesel contayı
lamba gövdesindeki girintiye
geçirin.
Kapağı kapatın ve tam oturmasını sağlayın.
Geri vites lambası/arka sis
lambası
Geri vites lambası tamponun sağ
tarafında, arka sis lambası ise
tamponun sol tarafında yer alır.

Araç bakımı179Ampul değiştirme açıklaması her iki
lamba için de aynıdır.
1. Vidayı sökün ve kapağı çıkartın.
2. Vidayı sökün ve lamba grubunu tampondan çıkartın.
3. Ampul duyunu ayırın ve saatintersi yönde çevirerek çıkartın.
4. Ampulü çıkartmak için saatin tersi
yönde hafifçe çevirin ve çıkartın.
Ampulü değiştirin.
5. Ampul duyunu gruba yerleştirin ve
saat yönünde çevirin.
6. Tamponun içindeki lamba grubunu değiştirin ve vidayla
sabitleyin.
7. Kapağı tampona takın ve vida ile tespit edin.
Adam Rocks
1. İşaretli yerden elle çekerek kapağı çıkarın, çizimdeki ok
işaretine bakın.

180Araç bakımı
2. Her iki vidayı da sökün ve lambagrubunu tampondan çıkarın.
3. Ampul duyunu ayırın ve saatintersi yönde çevirerek çıkartın.
4.Ampulü çıkartmak için saatin tersi
yönde hafifçe çevirin ve çıkartın.
Ampulü değiştirin.
5. Ampul duyunu gruba yerleştirin ve
saat yönünde çevirin.
6. Lamba grubunu tamponun içine bağlayın ve iki vidayla sabitleyin.
7. Kapağı tamponun içine yerleştirin ve takın.
Yan dönüş sinyali lambaları
Ampul değiştirmek için, lamba
muhafazasını çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

Araç bakımı181
2.Ampul tutucuyu saatin tersi yönde
döndürün ve muhafazadan
çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3.Ampul tutucuyu saatin tersi yönde
çevirerek lamba muhafazasından
çıkartın.

182Araç bakımı4. Ampulü ampul tutucusundançekin ve değiştirin.
5. Ampulü lamba tutucuya takın ve saat yönünde çevirin.
6. Lambayı tamponun içine sokun ve geçmesine izin verin.
İç lambalar
İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise
yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Tavan lambası Lamba değişimini sadece bir serviseyaptırın.
Ortam ışığı
Lamba değişimini sadece bir servise yaptırın.Yıldız ışığı paneli
Lamba değişimini sadece bir servise yaptırın.
Gösterge panosu
aydınlatması
Lamba değişimini sadece bir servise yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● Motor bölümünde ön sol kısımda,
● Soldan direksiyonlu araçlarda aydınlatma anahtarının
arkasında veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasındadır.
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
