2016 MAZDA MODEL CX-9 TPMS

4–157
En cours de conduite
Système de surveillance de pression des pneus
*Certains modèles.
Système de surveillance de pression des pneus *
Le système de surveillance de pression des pneus (TPMS) surveille la pression d'air des
quatre roues. Si la pression d'air d'un ou de plusieurs pneus est trop faible, le système avertit
le conducteur en allumant le voyant du système de surveillance de pression des pneus sur le
tableau de bord et en émettant un bip sonore. Le système surveille la pression des pneus de
manière indirecte avec les données envoyées par les capteurs de vitesses des roues ABS.
Pour permettre au système de fonctionner correctement, il faut l'initialiser avec la pression
de pneu spécifi ée (valeur sur l'étiquette de pression du pneu). Suivre la procédure et
effectuer l'initialisation.
Se référer à Initialisation du système de surveillance de la pression des pneus à la page
4-160 .
Le voyant clignote lorsque le système présente une anomalie.
Se référer à Indication d'avertissement/voyants à la page 4-34 .


Capteur de vitesse des roues ABS
CX-9_8FD7-FC-16B_Edition3.indb 157CX-9_8FD7-FC-16B_Edition3.indb 1572017/02/15 16:20:142017/02/15 16:20:14

4–158
En cours de conduite
Système de surveillance de pression des pneus
ATTENTION
 


 Tous les pneus, y compris le pneu de la roue de secours (s'il est fourni) doivent être contrôlés
tous les mois lorsqu'ils sont froids, et être gonfl és à la pression de gonfl age recommandée
par le fabricant du véhicule sur la plaque d'information du véhicule ou sur l'étiquette de
pressions de gonfl age des pneus. (Si le véhicule est équipé de pneus d'une taille diff érente
de celle indiquée sur la plaque d'information du véhicule ou sur l'étiquette de pressions de
gonfl age des pneus, il faut déterminer la pression de gonfl age correcte pour ces pneus.)
  Comme caractéristique de sécurité complémentaire, le véhicule a été équipé d'un système
de surveillance de pression des pneus (TPMS) qui allume un voyant de basse pression de
gonfl age de pneu lorsqu'au moins un pneu est nettement sous-gonfl é. Par conséquent,
lorsque le voyant de basse pression de gonfl age de pneu s'allume, il faut s'arrêter et vérifi er
les pneus dès que possible, et les gonfl er à la pression correcte. Le fait de conduire sur un
pneu sous-gonfl é cause une surchauff e du pneu, ce qui peut causer une défaillance du
pneu. Le sous-gonfl age aff ecte aussi l'économie de carburant et la longévité de pneus, ainsi
que la maniabilité du véhicule et le freinage.
  Bien noter que le TPMS ne vous dispense absolument pas d'eff ectuer un entretien adéquat
des pneus, et le conducteur a la responsabilité de maintenir la bonne pression de gonfl age
des pneus, même si le sous-gonfl age n'a pas atteint le niveau suffi sant pour déclencher
l'éclairage du voyant de basse pression de gonfl age de pneu TPMS.
  Votre véhicule est également équipé d'un témoin d'anomalie TPMS pour vous alerter
lorsque le système ne fonctionne pas correctement.
  Le témoin d'anomalie TPMS est combiné avec le voyant de basse pression de gonfl age
de pneu. Lorsque le système détecte une panne, le voyant va clignoter pendant
approximativement une minute puis reste allumé. Cette séquence se répète à chaque
démarrage du véhicule tant que la panne existe. Lorsque le témoin d'anomalie est allumé,
le système ne peut pas détecter ou signaler un faible pression des pneus. Les pannes
TPMS peuvent se produire pour une variété de raisons, y compris l'installation de pneu de
rechange, de pneu alternatifs ou de roues sur le véhicule qui empêchent le fonctionnement
correct du TPMS. Toujours vérifi er le voyant de panne TPMS après le remplacement d'un ou
de plusieurs pneus ou roues sur le véhicule pour vous assurer que le remplacement ou les
pneus/roues alternatifs permettent le fonctionnement correct du TPMS.
 


 Afi n d'éviter de fausses indications, le système fait un échantillonnage pendant
une certaine période avant d'indiquer un problème. Ceci fait qu'il n'indiquera pas
instantanément un dégonfl age soudain ou une explosion d'un pneu.

CX-9_8FD7-FC-16B_Edition3.indb 158CX-9_8FD7-FC-16B_Edition3.indb 1582017/02/15 16:20:142017/02/15 16:20:14

6–6
Entretien
Entretien périodique
Périodicité
Nombre de mois ou kilométrage (milles), au premier des deux termes atteint.
Mois 12 24 36 48 60 72 84 96
×1000 km 12 24 36 48 60 72 84 96
×1000 milles 7,5 15 22,5 30 37,5 45 52,5 60
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle Remplacer à tout intervalle équivalent de la vidange de l'huile
moteur. (Intervalle Max.: 24 mois ou 48.000 km (30.000
milles))
Symboles du tableau:
I : Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
T : Serrer
Remarques:
*1 L'huile moteur et le fi ltre doivent être changés au moins une fois par an ou dans les 12.000 km (7.500 milles)
depuis la dernière vidange d'huile moteur et remplacement du fi ltre. Le système doit être réinitialisé à chaque
vidange d'huile moteur quel que soit l'affi chage du message/témoin de la clé.
*2 Il est recommandé d'utiliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En utilisant
du liquide de refroidissement autre que le FL-22 peut causer de graves dommages au moteur et au circuit de
refroidissement.
*3 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant le nombre de mois ou le kilométrage (millage) recommandé, afi n d'assurer
une fi abilité à long terme.
*4 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afi n que le
système fonctionne normalement (si le véhicule en est équipé).
*5 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
*6 Vérifi er la date d'expiration de l'agent d'étanchéité de pneu tous les ans lorsqu'on effectue l'entretien périodique.
Remplacer le fl acon d'agent d'étanchéité de pneu avant la date d'expiration.


Tableau 2
Résidents aux États-Unis et à Puerto Rico - Intervalle d'entretien en conditions de
conduite diffi ciles
Périodicité
Nombre de mois ou kilométrage (milles), au premier des deux termes atteint.
Mois 6 12 18 24 30 36 42 48 54 60 66 72
×1000 km 8 16 24 32 40 48 56 64 72 80 88 96
×1000 milles 5 10 15 20 25 30 35 40 45 50 55 60
MOTEUR
Courroies d'entraînement I I
Huile moteur & Filtre à huile
du moteur Flexible
*1 Remplacer lorsque le témoin de la clé est allumé (ON).
(Intervalle Max.: 12 mois ou 12.000 km (7.500 milles))
Fixe
*2 R R R R R R R R R R R R
CX-9_8FD7-FC-16B_Edition3.indb 6CX-9_8FD7-FC-16B_Edition3.indb 62017/02/15 16:20:482017/02/15 16:20:48

6–8
Entretien
Entretien périodique
Périodicité
Nombre de mois ou kilométrage (milles), au premier des deux termes atteint.
Mois 6 12 18 24 30 36 42 48 54 60 66 72
×1000 km 8 16 24 32 40 48 56 64 72 80 88 96
×1000 milles 5 10 15 20 25 30 35 40 45 50 55 60
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle Remplacer tous les 40.000 km (25.000 milles) ou 2 ans.
Symboles du tableau:
I : Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R : Remplacer
L : Lubrifi er
T : Serrer
Remarques:
*1 L'entretien fl exible avec de l'huile moteur est disponible pour les résidents des États-Unis et de Porto Rico dont
le véhicule est utilisé principalement où aucune des conditions suivantes ne s'appliquent :
 Des périodes prolongées de fonctionnement au ralenti ou à basse vitesse telles que les voitures de police, les
taxis ou les voitures d'auto-école

 Conduite dans des conditions poussiéreuses Si aucune ne s'applique, suivre l'entretien fi xe.
L'huile moteur et le fi ltre doivent être changés au moins une fois par an ou dans les 12.000 km (7.500 milles)
depuis la dernière vidange d'huile moteur et remplacement du fi ltre. Le système doit être réinitialisé à chaque
vidange d'huile moteur quel que soit l'affi chage du message/témoin de la clé.
*2 Réinitialiser les données relatives à l'huile moteur une fois l'huile moteur remplacée.
*3 Il est recommandé d'utiliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En utilisant
du liquide de refroidissement autre que le FL-22 peut causer de graves dommages au moteur et au circuit de
refroidissement.
*4 Si le véhicule est utilisé dans des régions très poussiéreuses ou sablonneuses, nettoyer et si nécessaire remplacer
l'élément du fi ltre à air à des intervalles plus rapprochés que ceux recommandés.
*5 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant le nombre de mois ou le kilométrage (millage) recommandé, afi n d'assurer
une fi abilité à long terme.
*6 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afi n que le
système fonctionne normalement (si le véhicule en est équipé).
*7 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
*8 Vérifi er la date d'expiration de l'agent d'étanchéité de pneu tous les ans lorsqu'on effectue l'entretien périodique.
Remplacer le fl acon d'agent d'étanchéité de pneu avant la date d'expiration.




CX-9_8FD7-FC-16B_Edition3.indb 8CX-9_8FD7-FC-16B_Edition3.indb 82017/02/15 16:20:492017/02/15 16:20:49

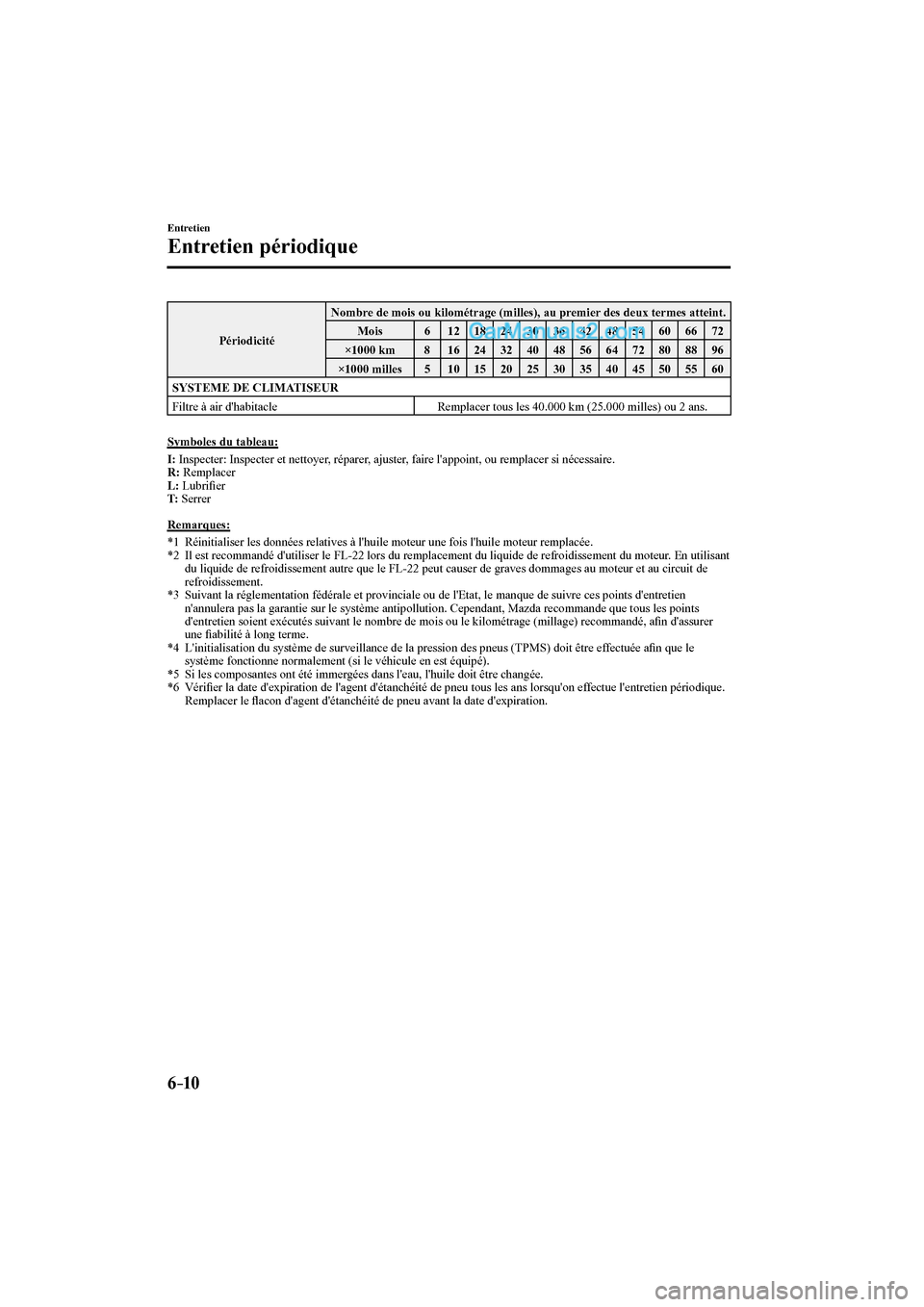

6–10
Entretien
Entretien périodique
Périodicité Nombre de mois ou kilométrage (milles), au premier des deux termes atteint.
Mois 6
12 18 24 30 36 42 48 54 60 66 72
×1000 km 8
16 24 32 40 48 56 64 72 80 88 96
×1000 milles 5
10 15 20 25 30 35 40 45 50 55 60
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle Remplacer tous les 40.000 km (25.000 milles) ou 2 ans.
Symboles du tableau:
I : Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R : Remplacer
L : Lubrifi er
T : Serrer
Remarques:
*1 Réinitialiser les données relatives à l'huile moteur une fois l'huile moteur remplacée.
*2 Il est recommandé d'utiliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En utilisant
du liquide de refroidissement autre que le FL-22 peut causer de graves dommages au moteur et au circuit de
refroidissement.
*3 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant le nombre de mois ou le kilométrage (millage) recommandé, afi n d'assurer
une fi abilité à long terme.
*4 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afi n que le
système fonctionne normalement (si le véhicule en est équipé).
*5 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
*6 Vérifi er la date d'expiration de l'agent d'étanchéité de pneu tous les ans lorsqu'on effectue l'entretien périodique.
Remplacer le fl acon d'agent d'étanchéité de pneu avant la date d'expiration.


CX-9_8FD7-FC-16B_Edition3.indb 10CX-9_8FD7-FC-16B_Edition3.indb 102017/02/15 16:20:492017/02/15 16:20:49

6–13
Entretien
Entretien périodique
Périodicité Nombre de mois ou kilométrage, au premier des deux termes atteint
Mois 6
12 18 24 30 36 42 48 54 60 66 72
×1000 km 10
20 30 40 50 60 70 80 90
100 110 120
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle
R R R
Symboles du tableau:
I : Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R : Remplacer
L : Lubrifi er
T : Serrer
Remarques:
*1 Réinitialiser les données relatives à l'huile moteur une fois l'huile moteur remplacée.
*2 Il est recommandé d'utiliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En utilisant
du liquide de refroidissement autre que le FL-22 peut causer de graves dommages au moteur et au circuit de
refroidissement.
*3 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l'intervalle de temps ou le kilométrage recommandé, afi n d'assurer une
fi abilité à long terme.
*4 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afi n que le
système fonctionne normalement (si le véhicule en est équipé).
*5 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
*6 Vérifi er la date d'expiration de l'agent d'étanchéité de pneu tous les ans lorsqu'on effectue l'entretien périodique.
Remplacer le fl acon d'agent d'étanchéité de pneu avant la date d'expiration.


CX-9_8FD7-FC-16B_Edition3.indb 13CX-9_8FD7-FC-16B_Edition3.indb 132017/02/15 16:20:492017/02/15 16:20:49

6–15
Entretien
Entretien périodique
Périodicité Nombre de mois ou kilométrage, au premier des deux termes atteint
Mois 3
6 9 12 15 18 21 24 27 30 33 36
×1000 km 5
10 15 20 25 30 35 40 45 50 55 60
Tous les gonds et loquets
L L L L L L
Niveau du liquide de lavage
I I I I I I
Kit de réparation d'urgence de crevaison (si le
véhicule en est équipé)
*6 Inspecter annuellement.
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle
R R R
Symboles du tableau:
I : Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R : Remplacer
L : Lubrifi er
C : Nettoyer
T : Serrer
Remarques:
*1 Réinitialiser les données relatives à l'huile moteur une fois l'huile moteur remplacée.
*2 Il est recommandé d'utiliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En utilisant
du liquide de refroidissement autre que le FL-22 peut causer de graves dommages au moteur et au circuit de
refroidissement.
*3 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l'intervalle de temps ou le kilométrage recommandé, afi n d'assurer une
fi abilité à long terme.
*4 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afi n que le
système fonctionne normalement (si le véhicule en est équipé).
*5 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
*6 Vérifi er la date d'expiration de l'agent d'étanchéité de pneu tous les ans lorsqu'on effectue l'entretien périodique.
Remplacer le fl acon d'agent d'étanchéité de pneu avant la date d'expiration.



CX-9_8FD7-FC-16B_Edition3.indb 15CX-9_8FD7-FC-16B_Edition3.indb 152017/02/15 16:20:492017/02/15 16:20:49

6–17
Entretien
Entretien périodique
Périodicité Nombre de mois ou kilométrage, au premier des deux termes atteint
Mois 39
42 45 48 51 54 57 60 63 66 69 72
×1000 km 65
70 75 80 85 90 95
100 105 110 115 120
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords
I I I
Niveau de liquide de frein et d'embrayage
I I I I
Liquide de frein
R R
Freins à disques
I I I I I I
Pneus (Permutation)
*4 Permuter tous les 10.000 km
Pression de gonfl age des pneus et usure des pneus *4 I I I I I I
Timonerie et fonctionnement de la direction
I I I I I I
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de roues I I I
Huile de différentiel arrière
*5
Huile de boîte de vitesses *5
Souffl ets cache-poussière d'arbre d'entraînement
I I I
Boulons et écrous du châssis et de la carrosserie
T T T
Boucliers thermiques du système d'échappement
I I I
Tous les gonds et loquets
L L L L L L
Niveau du liquide de lavage
I I I I I I
Kit de réparation d'urgence de crevaison (si le
véhicule en est équipé)
*6 Inspecter annuellement.
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle R R R
Symboles du tableau:
I : Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R : Remplacer
L : Lubrifi er
C : Nettoyer
T : Serrer
Remarques:
*1 Réinitialiser les données relatives à l'huile moteur une fois l'huile moteur remplacée.
*2 Il est recommandé d'utiliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En utilisant
du liquide de refroidissement autre que le FL-22 peut causer de graves dommages au moteur et au circuit de
refroidissement.
*3
Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien n'annulera
pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points d'entretien soient
exécutés suivant l'intervalle de temps ou le kilométrage recommandé, afi n d'assurer une fi abilité à long terme.
*4 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afi n que le
système fonctionne normalement (si le véhicule en est équipé).
*5 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
*6 Vérifi er la date d'expiration de l'agent d'étanchéité de pneu tous les ans lorsqu'on effectue l'entretien périodique.
Remplacer le fl acon d'agent d'étanchéité de pneu avant la date d'expiration.


CX-9_8FD7-FC-16B_Edition3.indb 17CX-9_8FD7-FC-16B_Edition3.indb 172017/02/15 16:20:502017/02/15 16:20:50
