2016 MAZDA MODEL CX-9 key

Black plate (95,1)
NOTA
lLa vida útil de la pila es de un año. Asegúrese de cambiar la batería tan pronto como
vea que el indicador KEY verde en el grupo de instrumentos comienza a destellar
durante 30 segundos después de apagar el motor, de lo contrario, no será posible
arrancar el motor usando el sistema de llave avanzada una vez que la batería está
completamente descargada. Consulte la sección Advertencia KEY (Roja)/Indicador
KEY (Verde) (con llave avanzada) en la página 5-85. Si ocurre eso, tendrá que usar la
llave auxiliar si necesita arrancar inmediatamente el motor. Consulte la sección
Advertencia de pila de llave avanzada descargada en la página 3-23.
lSe pueden adquirir llaves avanzadas adicionales en un técnico autorizado Mazda. Se
pueden usar hasta 6 llaves avanzadas con las funciones de entrada sin llave avanzadas
para el vehículo.
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
3-5
CX-9_8CR6-SP-12I_Edition2 Page95
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (96,1)

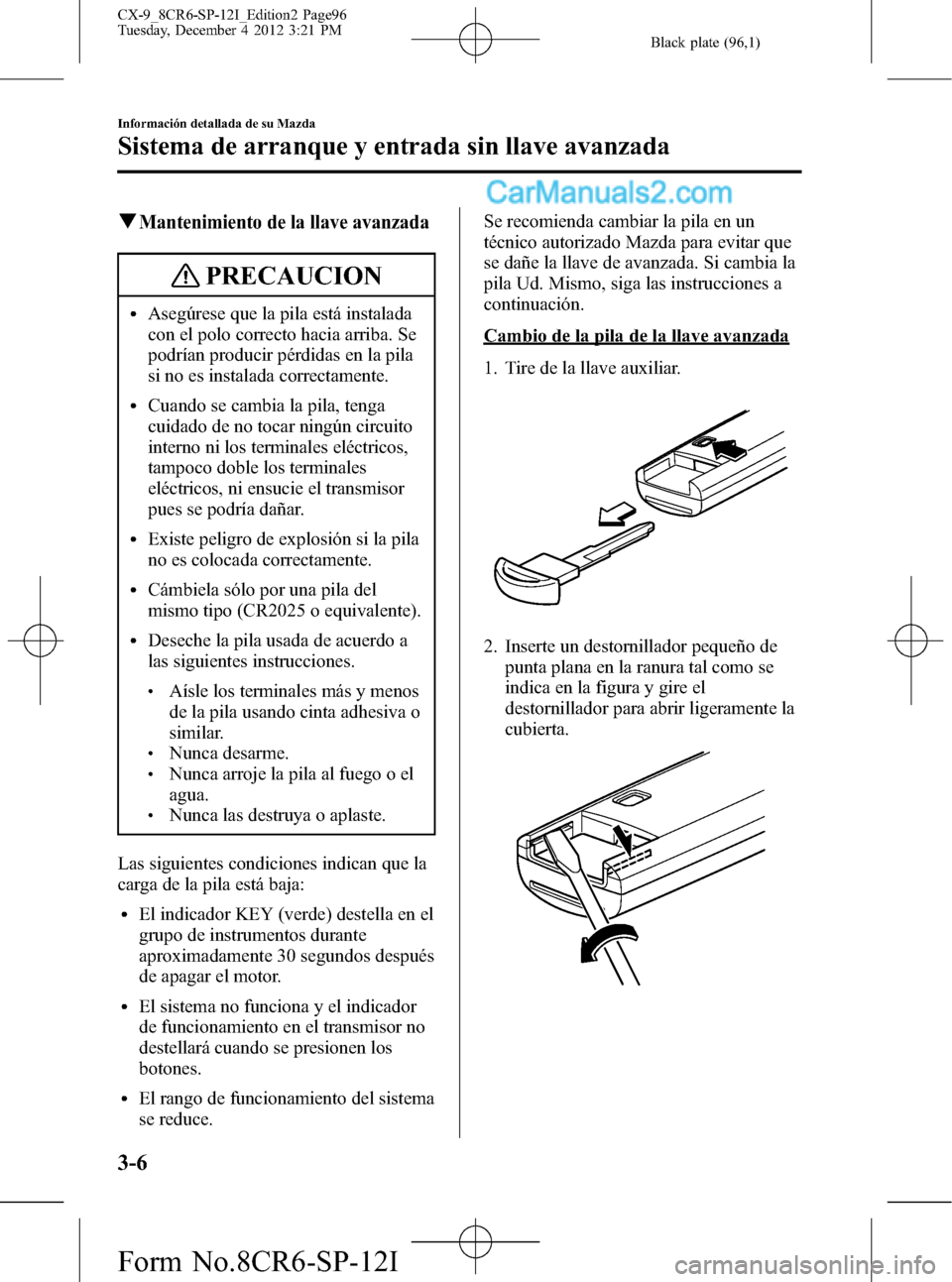

qMantenimiento de la llave avanzada
PRECAUCION
lAsegúrese que la pila está instalada
con el polo correcto hacia arriba. Se
podrían producir pérdidas en la pila
si no es instalada correctamente.
lCuando se cambia la pila, tenga
cuidado de no tocar ningún circuito
interno ni los terminales eléctricos,
tampoco doble los terminales
eléctricos, ni ensucie el transmisor
pues se podría dañar.
lExiste peligro de explosión si la pila
no es colocada correctamente.
lCámbiela sólo por una pila del
mismo tipo (CR2025 o equivalente).
lDeseche la pila usada de acuerdo a
las siguientes instrucciones.
lAísle los terminales más y menos
de la pila usando cinta adhesiva o
similar.
lNunca desarme.lNunca arroje la pila al fuego o el
agua.
lNunca las destruya o aplaste.
Las siguientes condiciones indican que la
carga de la pila está baja:
lEl indicador KEY (verde) destella en el
grupo de instrumentos durante
aproximadamente 30 segundos después
de apagar el motor.
lEl sistema no funciona y el indicador
de funcionamiento en el transmisor no
destellará cuando se presionen los
botones.
lEl rango de funcionamiento del sistema
se reduce.Se recomienda cambiar la pila en un
técnico autorizado Mazda para evitar que
se dañe la llave de avanzada. Si cambia la
pila Ud. Mismo, siga las instrucciones a
continuación.
Cambio de la pila de la llave avanzada
1. Tire de la llave auxiliar.
2. Inserte un destornillador pequeño de
punta plana en la ranura tal como se
indica en la figura y gire el
destornillador para abrir ligeramente la
cubierta.
3-6
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
CX-9_8CR6-SP-12I_Edition2 Page96
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (103,1)

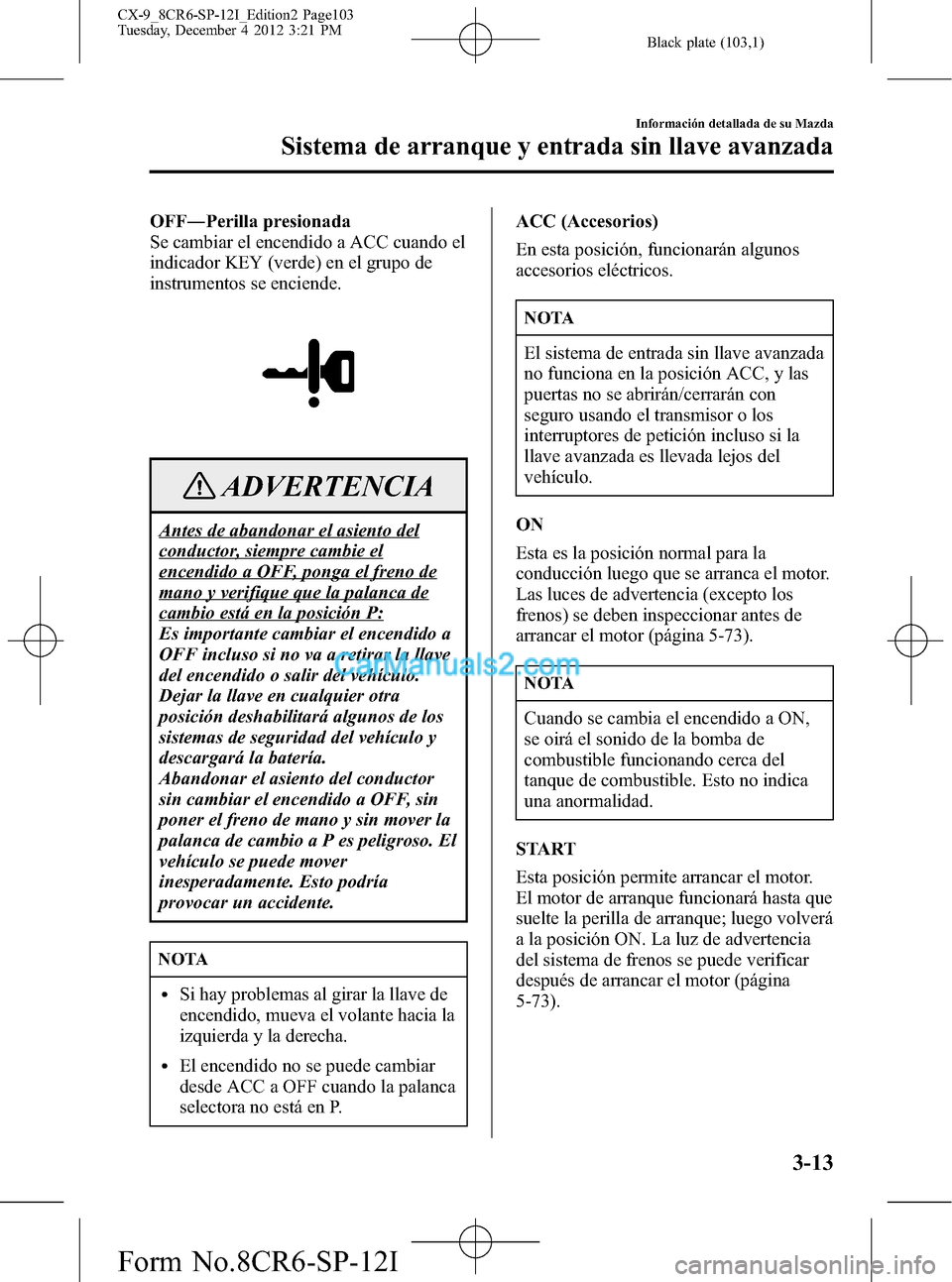

OFF―Perilla presionada
Se cambiar el encendido a ACC cuando el
indicador KEY (verde) en el grupo de
instrumentos se enciende.
ADVERTENCIA
Antes de abandonar el asiento del
conductor, siempre cambie el
encendido a OFF, ponga el freno de
mano y verifique que la palanca de
cambio está en la posición P:
Es importante cambiar el encendido a
OFF incluso si no va a retirar la llave
del encendido o salir del vehículo.
Dejar la llave en cualquier otra
posición deshabilitará algunos de los
sistemas de seguridad del vehículo y
descargará la batería.
Abandonar el asiento del conductor
sin cambiar el encendido a OFF, sin
poner el freno de mano y sin mover la
palanca de cambio a P es peligroso. El
vehículo se puede mover
inesperadamente. Esto podría
provocar un accidente.
NOTA
lSi hay problemas al girar la llave de
encendido, mueva el volante hacia la
izquierda y la derecha.
lEl encendido no se puede cambiar
desde ACC a OFF cuando la palanca
selectora no está en P.ACC (Accesorios)
En esta posición, funcionarán algunos
accesorios eléctricos.
NOTA
El sistema de entrada sin llave avanzada
no funciona en la posición ACC, y las
puertas no se abrirán/cerrarán con
seguro usando el transmisor o los
interruptores de petición incluso si la
llave avanzada es llevada lejos del
vehículo.
ON
Esta es la posición normal para la
conducción luego que se arranca el motor.
Las luces de advertencia (excepto los
frenos) se deben inspeccionar antes de
arrancar el motor (página 5-73).
NOTA
Cuando se cambia el encendido a ON,
se oirá el sonido de la bomba de
combustible funcionando cerca del
tanque de combustible. Esto no indica
una anormalidad.
START
Esta posición permite arrancar el motor.
El motor de arranque funcionará hasta que
suelte la perilla de arranque; luego volverá
a la posición ON. La luz de advertencia
del sistema de frenos se puede verificar
después de arrancar el motor (página
5-73).
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
3-13
CX-9_8CR6-SP-12I_Edition2 Page103
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (105,1)
7. Verifique que el indicador KEY (verde)
en el grupo de instrumentos se
enciende. La advertencia KEY (roja)
significa que no puede continuar
arrancando el motor usando el sistema
de seguridad sin llave avanzada. En
cambio podría tener que usar la llave
auxiliar (página 3-25).
NOTA
En los siguientes casos, la advertencia
KEY (roja) se encenderá y el motor no
arrancará.
lLa pila de la llave avanzada está
descargada.
lLa llave avanzada está fuera del
rango de funcionamiento.
lLa llave avanzada está en un área
donde es difícil para el sistema
detectar la señal (página 3-8).
lHay una llave de otro fabricante
similar a la llave avanzada dentro del
rango de funcionamiento.8. Ponga el encendido en ACC mientras
empuja la perilla de arranque hacia
adentro.
9. Cambie el encendido de la ACC a
START y sostenga (un máximo de 10
segundos) hasta que el motor arranque.
PRECAUCION
No mantenga el motor de arranque
funcionando durante más de 10
segundos. Si el motor se para o no
arranca, espere 10 segundos antes de
hacerlo funcionar nuevamente. De lo
contrario podría dañar el motor de
arranque y descargar la batería.
10. Luego que arranque deje que el motor
funcione en marcha en vacío durante
10 segundos.
NOTA
lEn clima extremadamente frío, o
después que no se ha conducido el
vehículo durante varios días, deje
calentar el motor sin pisar el pedal
del acelerador.
lSi el motor está frío o caliente, no se
debe arrancar sin pisar el acelerador.
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
3-15
CX-9_8CR6-SP-12I_Edition2 Page105
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (106,1)
Apagando el motor
1. Mueva la palanca selectora a la
posición P.
2. Cambie el encendido de ON a ACC.
NOTA
Cuando el motor está apagado y el
encendido se cambia desde la ACC a
OFF, el indicador KEY (verde) destella
en el grupo de instrumentos durante
aproximadamente 30 segundos si la
carga de la pila de la llave avanzada es
poca. Cambie la pila por una nueva.
Consulte la sección Cambio de la pila
(página 3-8).
3. Empuje la perilla de arranque desde la
posición ACC y gírela a OFF.
PRECAUCION
Cuando se abandona el vehículo,
asegúrese que el encendido está
desconectado.
NOTA
lAl cambia el encendido a OFF, la
llave de encendido debe ser
empujada hacia adentro desde la
posición ACC y girada. Sin que sea
empujada hacia adentro, la llave de
encendido se para en la posición
ACC y la batería del vehículo puede
estar descargada si la llave de
encendido se deja en la posición
ACC. Cuando se abandona el
vehículo, asegúrese que el encendido
está desconectado.
NOTA
lSi el vehículo se deja con el
encendido fuera de OFF, se
escuchará un bip y el indicador
destellará para notificar al conductor.
Consulte la sección Advertencia
sonora (página 3-22).
3-16
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
CX-9_8CR6-SP-12I_Edition2 Page106
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (112,1)
Función de suspensión de
llave avanzada
Si se ha dejado una llave avanzada en el
vehículo y se usa una segunda llave
avanzada para cerrarlo, las funciones de la
llave avanzada dejada en el vehículo serán
temporariamente suspendidas para evitar
que roben el vehículo.
Lo siguiente no funcionará:
lArrancar el motor usando la perilla de
arranque.
lFuncionamiento los interruptores de
petición.
Para reponer estas funciones, realice una
de las siguientes acciones:
lOprima un interruptor en la llave
avanzada que tenga sus funciones
temporariamente suspendidas.
lMientras lleva otra llave avanzada,
empuje la perilla de arranque hasta que
se encienda el indicador KEY (verde).
lInserte la llave auxiliar y cambie el
encendido a ON.
Luces de advertencia y bips
qAdvertencia sonora y luz de
advertencia de
malfuncionamiento del sistema
Si ocurre un malfuncionamiento en la
función de entrada sin llave avanzada, la
advertencia KEY (roja) en el grupo de
instrumentos se encenderá continuamente
y se escuchará un bip.
PRECAUCION
Si la advertencia KEY (roja) permanece
encendida, no continúe conduciendo el
vehículo con la función de entrada sin
llave avanzada. Estacione el vehículo
en un lugar seguro y use la llave
auxiliar para continuar conduciendo el
vehículo. Haga inspeccionar el vehículo
por un técnico autorizado Mazda tan
pronto como sea posible.
Consulte la sección Llave de encendido
(página 5-2).
qAdvertencia sonora de Encendido
no apagado
Si se abre la puerta del conductor cuando
el encendido se cambia a ACC, se
escuchará un bip continuo para notificar al
conductor que el encendido no se ha
apagado. Si se deja así, el sistema de
seguridad sin llave no funciona, el
automóvil no se puede cerrar, y la batería
se descargará.
3-22
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
CX-9_8CR6-SP-12I_Edition2 Page112
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (113,1)
qAdvertencia sonora de llave de
avanzada quitada del vehículo
Bajo las siguientes condiciones, se
escuchará un bip y la luz de advertencia
KEY (roja) destellará continuamente
cuando el encendido no se haya
desconectado para notificar al conductor
que la llave avanzada ha sido quitada. La
advertencia KEY (roja) dejará de destellar
cuando la llave avanzada se encuentra otra
vez dentro del vehículo:
lEl encendido no ha sido desconectado,
la puerta del conductor está abierta y se
ha quitado la llave avanzada del
vehículo. (Se escuchará un bip 3
veces.)
Sin embargo se escuchará
continuamente un bip cuando el
encendido se cambia a ACC y la puerta
esté abierta debido a la activación de la
advertencia sonora indicando que el
encendido no se cambia a la posición
de desconectado.
lEl encendido no ha sido desconectado
y todas las puertas están cerradas
después que la llave avanzada ha sido
quitada del vehículo. (Se escuchará un
bip 6 veces. )
NOTA
Debido a que la llave avanzada utiliza
ondas de radio de baja intensidad, la
advertencia de llave avanzada quitada
del vehículo se podría activar si la llave
avanzada es llevada junto con un objeto
de metal o si es colocada en un lugar
con mala recepción de señal dentro del
vehículo.
qAdvertencia sonora de interruptor
de petición inoperante
Si se oprime el interruptor de petición
para una puerta delantera o la compuerta
trasera bajo las siguientes condiciones
mientras se lleva la llave avanzada, se
escucharán 6 bips para indicar que las
puertas delanteras y la compuerta trasera
no se pueden cerrar.
lSe abre una puerta o la compuerta
trasera (puerta mal cerrada incluida).
lEl encendido no se ha desconectado.
lSe inserta la llave auxiliar de
encendido.
qAdvertencia de pila de llave
avanzada descargada
Cuando el encendido se cambia a ACC o
se desconecta desde ON, el indicador
KEY (verde) destellará durante
aproximadamente 30 segundos indicando
que la carga restante de la pila de la llave
avanzada es baja. Cambie por una pila
nueva antes de que no se pueda utilizar la
llave avanzada.
Consulte la sección Mantenimiento de la
llave avanzada (página 3-6).
NOTA
La llave avanzada se puede ajustar de
manera que el indicador KEY (verde)
no destelle incluso si la carga de la
batería es baja.
Consulte la sección Características de
personalización en la página 10-9.
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
3-23
CX-9_8CR6-SP-12I_Edition2 Page113
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (114,1)
qAdvertencia de arranque de
motor no permitido
En las siguientes condiciones, la luz de
advertencia KEY (roja) destella para
informarle al conductor que el encendido
no se puede cambiar de apagado.
lLa pila de la llave avanzada está
descargada.
lLa llave avanzada no se encuentra
dentro del rango de funcionamiento.
lLa llave avanzada está en un área
donde es difícil para el sistema detectar
la señal (página 3-8).
lHay una llave de otro fabricante similar
a la llave avanzada dentro del rango de
funcionamiento.
qAdvertencia sonora de llave de
avanzada dejada en el vehículo
Si la llave avanzada es dejada en el
interior del vehículo con todas las puertas
y la compuerta trasera cerradas usando
una llave avanzada distinta, se escuchará
un bip durante aproximadamente 10
segundos para recordarle al conductor que
ha dejado la llave avanzada en el interior
del vehículo. Si sucede eso, las puertas y
la compuerta trasera se cierran pero las
funciones de la llave avanzada dejada en
el interior del vehículo se suspenden
temporariamente. Realice el
procedimiento para reponer las funciones
de la llave avanzada (página 3-22).
Si la compuerta trasera está cerrada con la
llave avanzada dentro del vehículo y las
puertas delanteras cerradas, el bip no se
escuchará durante aproximadamente 10
segundos para notificar al conductor que
la llave avanzada fue dejada dentro del
vehículo.
Consulte la sección Características de
personalización en la página 10-9.
3-24
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
CX-9_8CR6-SP-12I_Edition2 Page114
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I
