2016 MAZDA MODEL CX-5 display

OPMERKING
lOm veiligheidsredenen worden
tijdens het rijden geen beelden
getoond.
lSchuif devan de controller om
de controller te verplaatsen.
lAls de modus wordt overgeschakeld
naar DVD modus nadat het afspelen
van de DVD is gestopt, begint het
afspelen opnieuw zonder dat het
DVD menuscherm wordt getoond.
Instellen van de DVD functies
Instellingen voor geluidskwaliteit en
aspectverhouding kunnen worden
uitgevoerd.
Instellen van de geluidskwaliteit
1. Selecteer het
pictogram.
2. Selecteer
voor het
afstellen van de geluidskwaliteit.
Zie Volume/Display/Geluidsregelaars
op pagina 5-53.
Instellen van de aspectverhouding
1. Selecteer het
pictogram.
2. Selecteer
.
3. Selecteer een gewenste
aspectverhouding.
Instellen van de beeldkwaliteit
Helderheid, contrast, tint en
kleurdichtheid kunnen worden afgesteld.Wanneer het
pictogram wordt
geselecteerd, worden de volgende
tabbladen aan de onderzijde van het
scherm getoond.
Tabblad Functie
Schermhelderheid kan
worden afgesteld met gebruik
van de schuifregelaar.
Schermcontrast kan worden
afgesteld met gebruik van de
schuifregelaar.
Kleurtoon van het scherm
kan worden afgesteld met
gebruik van de
schuifregelaar.
Schermkleur kan worden
afgesteld met gebruik van de
schuifregelaar.
Scherminstellingen kunnen
gereset worden naar de
standaardwaarden.
Selecteer
.
qGebruik van de ingang voor extra
apparatuur/USB poort
Audio kan weergegeven worden via de
autoluidsprekers door in de handel
verkrijgbare draagbare audioapparatuur
aan te sluiten op de ingang voor extra
apparatuur.
Gebruik een in de handel verkrijgbare,
impedantievrije (3,5
) stereo
ministekkerkabel.
Ook kan audio weergegeven worden via
de audio-installatie van de auto door een
USB apparaat de USB poort aan te
sluiten.
Zie AUX/USB modus op pagina 5-75.
5-70
Interieurvoorzieningen
Audio-installatie

qInstellingen
OPMERKING
Het schermdisplay kan verschillen afhankelijk van kwaliteit en specificatie.
Selecteer het
pictogram op het thuisscherm en toon het Instellingen scherm.
Verander het tabblad en selecteer het instellingsitem dat u wilt veranderen.
U kunt instellingen in de instellingsdisplay als volgt naar eigen voorkeur instellen:
Tabblad Onderwerp Functie
Display Zie Volume/Display/Geluidsregelaars op pagina 5-53.
VeiligheidDistance Recognition Support System
SBS/SCBS
OverigeZie Gebruikersinstellingen op pagina 9-14.
Geluid Zie Volume/Display/Geluidsregelaars op pagina 5-53.
KlokTijd aanpassenDe huidige ingestelde tijd wordt getoond.
Druk op
voor het vooruitzetten van de
uren/minuten en selecteerom de
uren/minuten terug te zetten.
AM/PM kan alleen worden geselecteerd met de
12-uur klokweergave.
GPS sync.Synchroniseert met GPS wanneer ingeschakeld.
Wanneer uitgeschakeld, kan de tijd worden
gewijzigd vanuit“Tijd aanpassen”.
TijdformatVerandert de display tussen 12 en 24-uur
klokweergave.
Tijdzone geselecteerdSelecteer de regio die u wilt specificeren,
wanneer dit niet gesynchroniseerd is met GPS.
ZomertijdHiermee wordt de instelling voor zomer- en
wintertijd aan/uit gezet.
Bij ON, wordt de klok 1 uur vooruitgezet. Bij
OFF, wordt de klok terug op de normale tijd
ingesteld.
VoertuigRegensensor ruitenwisser
Deurvergrendeling
OverigeZie Gebruikersinstellingen op pagina 9-14.
Apparat.Bluetooth
®Zie Gereed maken van Bluetooth®
(Type C/Type D audio) op pagina 5-117.
Network ManagementWi-Fi™wordt gebruikt voor het verkrijgen van
navigatie NP’s/real-time verkeersinformatie
(zoals benzineprijzen, weerbericht, dichtstbij-
zijnde restaurant)
Interieurvoorzieningen
Audio-installatie
5-71

Tabblad Onderwerp Functie
SysteemTooltipsHiermee worden toetsverklaringen aan/uit
gezet.
Taal Verandert de taal.
TemperatuurVerandert de instelling tussen Fahrenheit en
Celsius.
AfstandVerandert de instelling tussen mijlen en
kilometers.
Muziekdatabase updatenGebruikt voor het bijwerken van Gracenote
®.
Gracenote wordt gebruikt met USB audio en
biedt:
1. Aanvullende muziekinformatie
(zoals naam van muziekstuk, artiest)
2. Assistentie bij spraakherkenning voor Artiest
afspelen en Album afspelen
Gracenote kan worden gedownload van de
Mazda handsfree website.
Zie Gracenote Database (Type C/Type D) op
pagina 5-92.
FabrieksresetGeheugen en instellingen worden teruggesteld
naar de fabrieksinstellingen.
Het terugzetten wordt gestart door het selecteren
van de
toets.
Systeem informatieOvereenkomsten en
rechtenLees de overeenkomst en ga akkoord.
Versie-informatieHier kunt u de versie van het besturingssysteem
van de huidige audio-installatie en de versie van
de Gracenote Database verifieren.
qToepassingen
OPMERKING
Het schermdisplay kan verschillen
afhankelijk van kwaliteit en specificatie.Selecteer het
pictogram op het
thuisscherm voor het tonen van het
Toepassingen scherm. De volgende
informatie kan worden geverifieerd.
Bovenkant
schermOnderwerp Functie
Brandstofver-
bruikBrandstofverbruik
Bedrijfstoestand
EnergiebesparingsdisplayInstellingenZie
Brandstofverbruik-
monitor op pagina
4-127.
OnderhoudPeriodiek
Onderling
verwisselen van de
banden
Olie verversenZie
Onderhoudsmoni-
tor op pagina 6-21.
Waarschuwing
Waarschuwingen
die op dat moment
actief zijn kunnen
worden
geverifieerd.Zie Wanneer
waarschuwings-/
indikatielampjes
branden/knipperen
op pagina 7-35.
5-72
Interieurvoorzieningen
Audio-installatie

qGebruik van de USB modus (Type A/Type B)
USB/AUX toets
Scan-toetsTeksttoetsDe afbeelding toont als
voorbeeld de type A eenheid.
Spoor terug/terugspoeltoetsSpoor
vooruit/snelvooruitspoeltoets
Audiodisplay Willekeurige volgorde weergavetoets
Weergave/pauzetoets
Herhaalde weergavetoets
BestandsregelknopMap omhoog toets
Map omlaag toets
Type Afspeelbare gegevens
USB modus MP3/WMA/AAC bestand
USB 3.0 apparatuur wordt door deze
installatie niet ondersteund. Het is
mogelijk dat andere apparatuur eveneens
niet wordt ondersteund, afhankelijk van
het model of de versie van het
besturingssysteem.
Weergave
1. Zet het contact op ACC of ON.
2. Druk op de aan/uit/volumeknop om de
audio-installatie in te schakelen.
3. Druk op de USB/AUX toets (
)om
over te schakelen naar de USB modus
en start de weergave.
OPMERKING
lBij bepaalde apparatuur zoals
smartphones moet een instelling
gewijzigd worden om van bediening
met behulp van een USB verbinding
gebruik te kunnen maken.
lWanneer het USB apparaat niet is
aangesloten, schakelt de modus niet
over naar de USB modus.
lWanneer er geen afspeelbare
gegevens in het USB apparaat
beschikbaar zijn, knippert“NO
CONTENTS”.
lWeergave van het USB apparaat
gebeurt in de volgorde van de
mapnummers. Mappen die geen
MP3/WMA/AAC bestanden
bevatten worden overgeslagen.
lIn de USB modus het USB apparaat
niet verwijderen. De gegevens
kunnen dan beschadigd worden.
Pauze
Druk voor het stopzetten van de weergave
op de weergave/pauzetoets (5).
5-80
Interieurvoorzieningen
Audio-installatie

Druk nogmaals op de toets om de
weergave te hervatten.
Snelvooruitspoelen/Terugspoelen
Houd de snelvooruitspoeltoets (
)
ingedrukt om met hoge snelheid een spoor
in voorwaartse richting te doorlopen.
Houd de terugspoeltoets (
) ingedrukt
om met hoge snelheid een spoor in
achterwaartse richting te doorlopen.
Spooraftasting
Druk op de spoor vooruit toets (
)of
draai de bestandsregelknop eenmaal
rechtsom om vooruit te gaan naar het
begin van het volgende spoor.
Druk op de spoor terug toets (
) of draai
de bestandsregelknop binnen enkele
seconden na het begin van de weergave
linksom om het begin van het vorige
spoor op te zoeken.
Druk op de spoor terug toets (
) of draai
de bestandsregelknop nadat enkele
seconden zijn verstreken linksom om de
weergave te starten vanaf het begin van
het huidige spoor.
Mapzoeken
Druk voor het veranderen naar de vorige
map op de map omlaag toets (
), of druk
op de map omhoog toets (
) om door te
gaan naar de volgende map.
Muziekscan
Deze functie scant de titels in een map die
op dat moment wordt afgespeeld en speelt
tien seconden van elk nummer af om u te
helpen het nummer te vinden dat u wilt
beluisteren.
Druk tijdens weergave op de scan-toets
(
) om de scan-functie te activeren
(het spoornummer gaat knipperen). Druk
nogmaals op de scan-toets (
)omde
scan-functie te annuleren.
OPMERKING
Als het apparaat op scan blijft ingesteld,
zal de normale weergave hervat worden
bij het punt waar scan gekozen werd.
Herhaalde weergave
Spoor herhalen
1. Druk op de herhaaltoets (1) tijdens
weergave om het huidige spoor bij
herhaling weer te geven.“TRACK
RPT”wordt getoond (
wordt getoond
naast RPT aan de onderkant van het
displaygedeelte).
2. Druk voor het annuleren van de
herhaalde weergave na 3 seconden
nogmaals op de toets.
Map herhalen
1. Druk op de herhaaltoets (1) tijdens
weergave en druk vervolgens binnen 3
seconden nogmaals op de toets om de
sporen in de huidige map bij herhaling
weer te geven.“FOLDER RPT”wordt
getoond (
wordt getoond naast RPT
aan de onderkant van het
displaygedeelte).
2. Druk nogmaals op de toets om de
herhaalde weergave uit te schakelen.
Willekeurige weergave
Sporen worden willekeurig geselecteerd
en weergegeven.
Interieurvoorzieningen
Audio-installatie
5-81

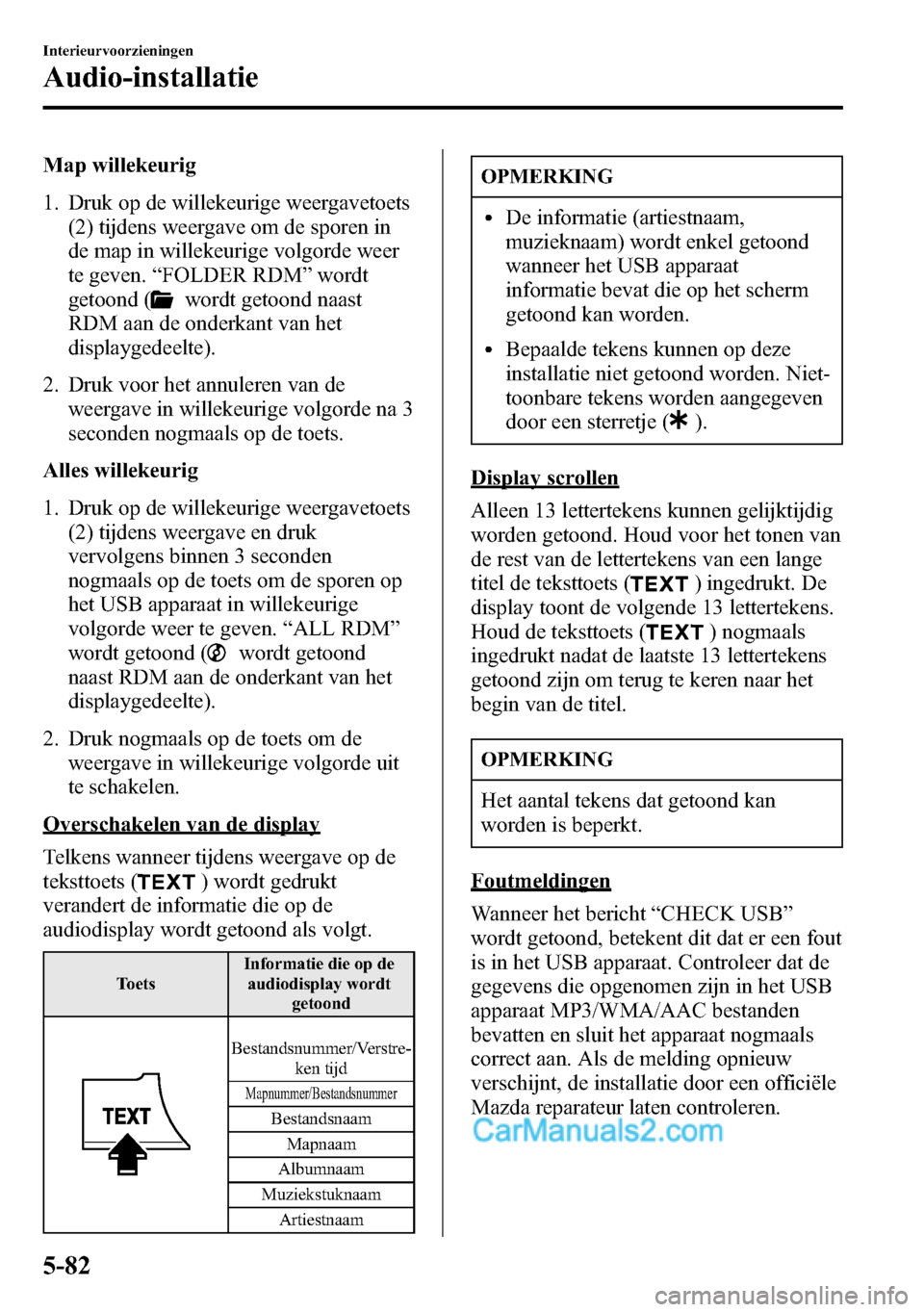

Map willekeurig
1. Druk op de willekeurige weergavetoets
(2) tijdens weergave om de sporen in
de map in willekeurige volgorde weer
te geven.“FOLDER RDM”wordt
getoond (
wordt getoond naast
RDM aan de onderkant van het
displaygedeelte).
2. Druk voor het annuleren van de
weergave in willekeurige volgorde na 3
seconden nogmaals op de toets.
Alles willekeurig
1. Druk op de willekeurige weergavetoets
(2) tijdens weergave en druk
vervolgens binnen 3 seconden
nogmaals op de toets om de sporen op
het USB apparaat in willekeurige
volgorde weer te geven.“ALL RDM”
wordt getoond (
wordt getoond
naast RDM aan de onderkant van het
displaygedeelte).
2. Druk nogmaals op de toets om de
weergave in willekeurige volgorde uit
te schakelen.
Overschakelen van de display
Telkens wanneer tijdens weergave op de
teksttoets (
) wordt gedrukt
verandert de informatie die op de
audiodisplay wordt getoond als volgt.
ToetsInformatie die op de
audiodisplay wordt
getoond
Bestandsnummer/Verstre-
ken tijd
Mapnummer/Bestandsnummer
Bestandsnaam
Mapnaam
Albumnaam
Muziekstuknaam
Artiestnaam
OPMERKING
lDe informatie (artiestnaam,
muzieknaam) wordt enkel getoond
wanneer het USB apparaat
informatie bevat die op het scherm
getoond kan worden.
lBepaalde tekens kunnen op deze
installatie niet getoond worden. Niet-
toonbare tekens worden aangegeven
door een sterretje (
).
Display scrollen
Alleen 13 lettertekens kunnen gelijktijdig
worden getoond. Houd voor het tonen van
de rest van de lettertekens van een lange
titel de teksttoets (
) ingedrukt. De
display toont de volgende 13 lettertekens.
Houd de teksttoets (
) nogmaals
ingedrukt nadat de laatste 13 lettertekens
getoond zijn om terug te keren naar het
begin van de titel.
OPMERKING
Het aantal tekens dat getoond kan
worden is beperkt.
Foutmeldingen
Wanneer het bericht“CHECK USB”
wordt getoond, betekent dit dat er een fout
is in het USB apparaat. Controleer dat de
gegevens die opgenomen zijn in het USB
apparaat MP3/WMA/AAC bestanden
bevatten en sluit het apparaat nogmaals
correct aan. Als de melding opnieuw
verschijnt, de installatie door een officiële
Mazda reparateur laten controleren.
5-82
Interieurvoorzieningen
Audio-installatie

qGebruik van de iPod modus (Type A/Type B)
Scan-toetsTeksttoetsSpoor terug/terugspoeltoets Spoor
vooruit/snelvooruitspoeltoets
BestandsregelknopAudiodisplay Willekeurige volgorde weergavetoets
Weergave/pauzetoets
Herhaalde
weergavetoets
De afbeelding toont als
voorbeeld de type A eenheid.USB/AUX toets Lijst omhoog toets
Lijst omlaag toetsCategorie omlaag toets
Categorie omhoog toets
Het is mogelijk dat een iPod niet
compatibel is afhankelijk van het model
of de versie van het besturingssysteem. In
dit geval verschijnt een foutmelding.
OPMERKING
De iPod functies op de iPod kunnen
niet gebruikt worden terwijl deze
aangesloten is op de installatie,
aangezien de installatie de iPod functies
bestuurt.
Weergave
1. Zet het contact op ACC of ON.
2. Druk op de aan/uit/volumeknop om de
audio-installatie in te schakelen.
3. Druk op de USB/AUX toets (
)om
over te schakelen naar de iPod modus
en start de weergave.
OPMERKING
lWanneer geen iPod is ingestoken,
schakelt de modus niet over naar
iPod modus.
lWanneer er geen afspeelbare
gegevens in de iPod beschikbaar
zijn, wordt“NO CONTENTS”
knipperend aangegeven.
lIn de iPod modus de iPod niet
verwijderen. Anders bestaat de kans
op beschadiging van de gegevens.
Pauze
Druk voor het stopzetten van de weergave
op de weergave/pauzetoets (5).
Druk nogmaals op de toets om de
weergave te hervatten.
Snelvooruitspoelen/Terugspoelen
Houd de snelvooruitspoeltoets (
)
ingedrukt om met hoge snelheid een spoor
in voorwaartse richting te doorlopen.
Houd de terugspoeltoets (
) ingedrukt
om met hoge snelheid een spoor in
achterwaartse richting te doorlopen.
5-84
Interieurvoorzieningen
Audio-installatie

Spooraftasting
Druk op de spoor vooruit toets (
)of
draai de bestandsregelknop eenmaal
rechtsom om vooruit te gaan naar het
begin van het volgende spoor.
Druk op de spoor terug toets (
) of draai
de bestandsregelknop binnen enkele
seconden (afhankelijk van de iPod
software versie) na het begin van de
weergave linksom om het begin van het
vorige spoor op te zoeken.
Druk op de spoor terug toets (
) of draai
de bestandsregelknop nadat enkele
seconden zijn verstreken (afhankelijk van
de iPod software versie) linksom om de
weergave te starten vanaf het begin van
het huidige spoor.
Categorie zoeken
Druk op de categorie omlaag toets (3)
voor het selecteren van de vorige
categorie en druk op de categorie omhoog
toets (4) voor het selecteren van de
volgende categorie.
OPMERKING
De soorten categorieën zijn Afspeellijst,
Artiest, Album, Muziekstuk, Podcast,
Genre, Componist en Audioboek.
Lijstzoekfunctie
Druk op de lijst omlaag toets (
) voor
het selecteren van de vorige lijst en druk
op de lijst omhoog toets (
) voor het
selecteren van de volgende lijst.
OPMERKING
Wanneer de geselecteerde categorie
Muziekstuk of Audioboek is, is er geen
lijst.
Muziekscan
Deze functie scant de titels in een lijst die
op dat moment wordt afgespeeld en speelt
10 seconden van elk muziekstuk af om u
te helpen het muziekstuk te vinden dat u
wilt beluisteren.
Druk tijdens weergave op de scan-toets
(
) om de scan-functie te activeren
(het spoornummer gaat knipperen). Druk
nogmaals op de scan-toets (
)omde
scan-functie te annuleren.
OPMERKING
Als het apparaat op scan blijft ingesteld,
zal de normale weergave hervat worden
bij het punt waar scan gekozen werd.
Herhaalde weergave
1. Druk op de herhaaltoets (1) tijdens
weergave om het huidige spoor bij
herhaling weer te geven.“TRACK
RPT”wordt getoond (
wordt getoond
naast RPT aan de onderkant van het
displaygedeelte).
2. Druk nogmaals op de toets om de
herhaalde weergave uit te schakelen.
Willekeurige weergave
Sporen worden willekeurig geselecteerd
en weergegeven.
Muziekstuk willekeurig
1. Druk op de willekeurige weergavetoets
(2) tijdens weergave om de sporen in
de lijst in willekeurige volgorde weer
te geven.“SONG RDM”wordt
getoond (
wordt getoond naast
RDM aan de onderkant van het
displaygedeelte).
Interieurvoorzieningen
Audio-installatie
5-85
