2016 MAZDA MODEL CX-3 lock

•(SKYACTIV-D 1.5)
•När motorn startas, släpp inte upp
kopplingspedalen (manuell
växellåda) eller bromspedalen
(automatväxellåda) förrän
glödindikeringslampan på
instrumentgruppen har slocknat
och motorn startar, efter det att
startknappen tryckts in.
•Om kopplingspedalen (manuell
växellåda) eller bromspedalen
(automatväxellåda) släpps upp
innan motorn startar, trycker du
ned kopplingspedalen (manuell
växellåda) eller bromspedalen
(automatväxellåda) på nytt och
trycker på startknappen för att
starta motorn.
•Om tändningen lämnas PÅ under
en längre tid utan att motorn går
efter att glödstiften värmts upp, kan
glödstiften värmas upp igen och
glödindikeringslampan tändas.
•Startmotorn roterar inte innan
glödindikeringen har slocknat.
8. När motorn har startats ska den köras
på tomgång i ca 10 sekunder (förbjudet
i Tyskland).
OBS
•(Tyskland)
Kör omedelbart efter att motorn
startats. Använd inga höga varvtal
förrän motorn nått arbetstemperatur.
•(SKYACTIV-G 2.0)
•Oavsett om motorn är varm eller
kall ska den startas utan att
gaspedalen används.
•Om motorn inte startar första
gången, se Start av bränsleflödad
motor under Nödstart. Om motorn
fortfarande inte startar ska bilen
undersökas hos en auktoriserad
Mazda-verkstad (sidan 7-27).
•(SKYACTIV-D 1.5)
Om utomhustemperaturen är lägre än
cirka -10 °C kan maximalt varvtal
inte uppnås förrän efter tre minuter
efter det att motorn startat, detta är
till för att skydda motorn.
•(Fordon med manuell växellåda,
med i-stop-funktion)
Om motorn har stannat på grund av
ett motorstopp kan du starta den igen
genom att trampa ned
kopplingspedalen inom 3 sekunder
från det att motorn stannade.
Motorn kan inte startas trots att
kopplingspedalen har trampats ner
under följande förhållanden:
•Förardörren är öppen.
•Förarsidans säkerhetsbälte är inte
fastspänt.
•Kopplingspedalen är inte helt
uppsläppt efter motorstoppet.
•Kopplingspedalen har trampats ner
under tiden som motorn stannar.
Under körning
Starta och stänga av motorn
4-8

i-stop*
i-stop-funktionen stänger automatiskt av motorn när bilen stannar vid ett trafikljus eller står
still i en bilkö. Sedan startar motorn automatiskt när körningen återupptas. Systemet ger
förbättrad bränsleekonomi, minskade utsläpp och eliminerar tomgångsljud eftersom motorn
är avstängd.
Stopp och återstart från tomgång
OBS
•Indikeringslampan för i-stop (grön) tänds under följande situationer:
•När motorn har stängts av.
•(Utom europeisk modell)
Villkoren för avstängning av motorn under tomgång är uppfyllda medan bilen körs.
•Indikeringslampan för i-stop (grön) slocknar när motorn återstartats.
Under körning
Starta och stänga av motorn
4-12*Vissa modeller.

▼i-stopsystemets varningslampa (gul)/i-stopsystemets indikeringslampa (grön)
För att säkerställa säker och bekväm användning av bilen övervakar i-stop-funktionen
konstant förarens handlingar, bilens inre och yttre miljö samt driftstatus, och använder
i-stopsystemets varningslampa (gul) och i-stopsystemets indikeringslampa (grön) för att
informera föraren om olika försiktighetsuppmaningar och varningar.
OBS
På bilar utrustade med en mittplacerad skärm visas hur i-stop arbetar i statusdisplayen för
bränsleövervakning.
Se Statusdisplay på sidan 4-87.
i-stopsystemets varningslampa (gul)
När lampan tänds
•Lampan tänds när tändningen sätts på och slocknar när motorn har startat.
•Lampan tänds när i-stopsystemet stängs av med avstängningsknappen.
•Lampan tänds om följande saker utförs medan motorn stängts av. I sådant fall kommer
motorn inte att återstarta av säkerhetsskäl. Starta motorn på det vanliga sättet.
•Motorhuven öppnas.
•(Europeisk modell)
Förarsidans säkerhetsbälte är inte fastspänt och förardörren öppnas.
•(Utom europeisk modell)
•(Manuell växellåda)
Växelspaken är i ett annat läge än neutralläget, förarsidans säkerhetsbälte är inte
fastspänt och förardörren är öppnad.
•(Automatväxellåda)
Växelväljaren är i läge D eller M (inte i andra växelns fasta läge), förarsidans
säkerhetsbälte är inte fastspänt och förardörren öppnas.
OBS
Ett problem i systemet kan indikeras under följande förhållanden. Låt en kunnig reparatör
kontrollera bilen. Vi rekommenderar en auktoriserad Mazda-verkstad.
•Lampan tänds inte när tändningen sätts på.
•Lampan fortsätter att lysa även om i-stop OFF har tryckts in medan motorn är igång.
Under körning
Starta och stänga av motorn
4-17

När lampan blinkar
Lampan blinkar om det är fel på systemet. Låt en kunnig reparatör kontrollera bilen. Vi
rekommenderar en auktoriserad Mazda-verkstad.
i-stopsystemets indikeringslampa (grön)
När lampan tänds
•Lampan tänds när motorn har stängts av och slocknar när motorn återstartas.
•(Utom europeisk modell)
Lampan tänds när villkoren för motoravstängning är uppfyllda medan bilen körs.
När lampan blinkar
•(Manuell växellåda)
Lampan blinkar när växelspaken flyttas ur neutralläge medan motorn är avstängd för att
uppmärksamma föraren att motorn är avstängd.
(SKYACTIV-G 2.0)
Genom att trycka ner kopplingspedalen eller börja släppa upp den kommer motorn att
återstarta och lampan släcks.
(SKYACTIV-D 1.5)
Genom att trycka ner kopplingspedalen kommer motorn att återstarta och lampan släcks.
•(Europeisk modell)
Lampan blinkar om förardörren öppnas medan motorn är avstängd för att underrätta
föraren att motorn stängts av. Den slocknar när förardörren stängs.
•(Utom europeisk modell)
•(Automatväxellåda)
Lampan blinkar om bilen stannat men bromspedalen inte trycks ner med tillräcklig
kraft. Tryck ned bromspedalen lite mer eftersom pedalkraften inte är tillräckligt hög.
Under körning
Starta och stänga av motorn
4-18

▼i-stopsystemets OFF-knapp
Genom att hålla knappen intryckt tills
ljudsignalen hörs kan i-stop stängas av och
den gula varningslampan för i-stop tänds i
instrumentgruppen. Genom att hålla
knappen intryckt igen tills ljudsignalen
hörs kan i-stop aktiveras och den gula
varningslampan för i-stop slocknar i
instrumentgruppen.
OBS
Om motorn stängs av med funktionen
i-stop avstängd kommer funktionen
med i-stop att aktiveras när motorn
startas igen.
Under körning
Starta och stänga av motorn
4-19

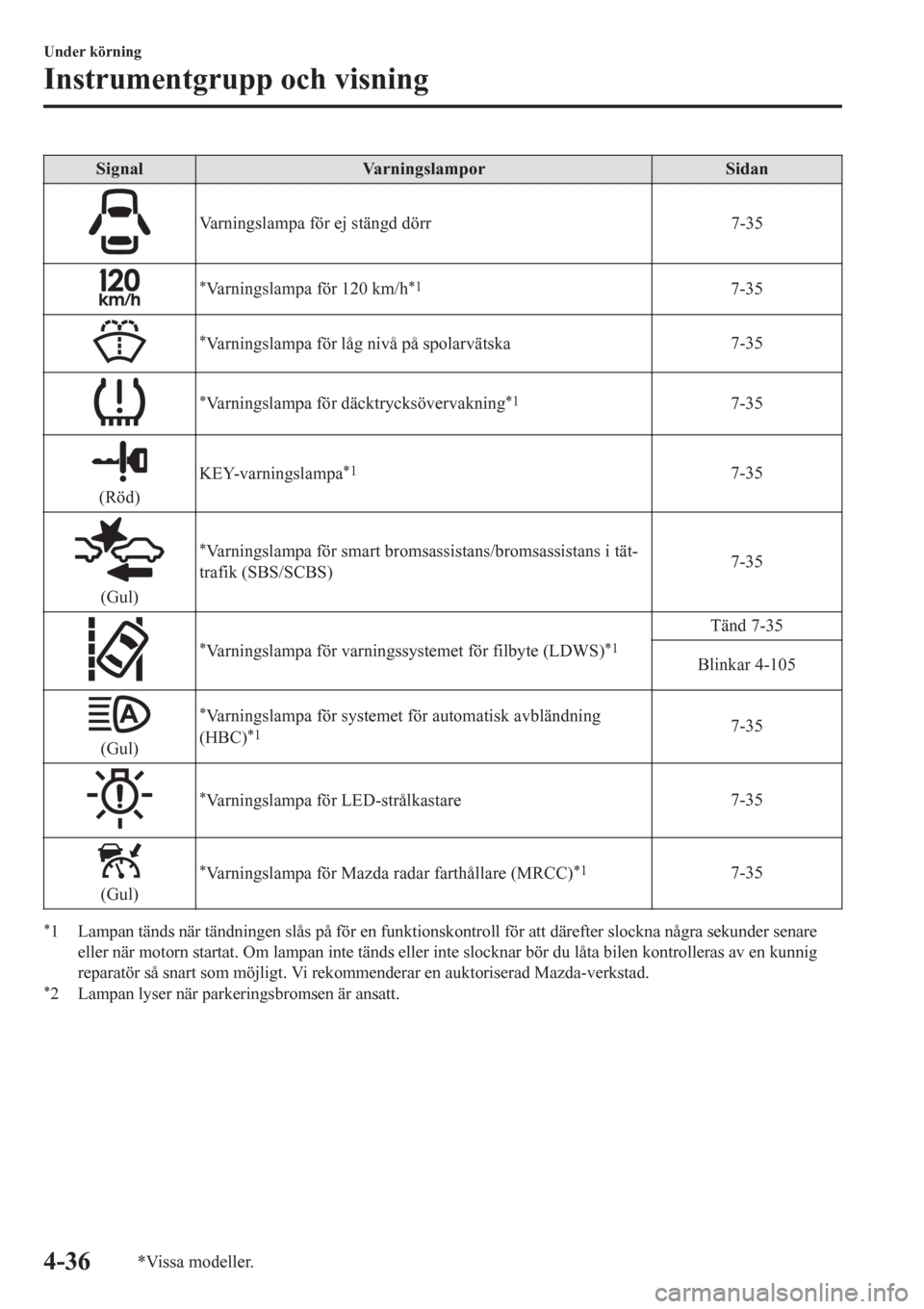

Signal Varningslampor Sidan
Varningslampa för ej stängd dörr 7-35
*Varningslampa för 120 km/h*17-35
*Varningslampa för låg nivå på spolarvätska7-35
*Varningslampa för däcktrycksövervakning*17-35
(Röd)KEY-varningslampa
*17-35
(Gul)
*Varningslampa för smart bromsassistans/bromsassistans i tät-
trafik (SBS/SCBS)7-35
*Varningslampa för varningssystemet för filbyte (LDWS)*1Tänd 7-35
Blinkar 4-105
(Gul)
*Varningslampa för systemet för automatisk avbländning
(HBC)*17-35
*Varningslampa för LED-strålkastare7-35
(Gul)
*Varningslampa för Mazda radar farthållare (MRCC)*17-35
*1 Lampan tänds när tändningen slås på för en funktionskontroll för att därefter slockna några sekunder senare
eller när motorn startat. Om lampan inte tänds eller inte slocknar bör du låta bilen kontrolleras av en kunnig
reparatör så snart som möjligt. Vi rekommenderar en auktoriserad Mazda-verkstad.
*2 Lampan lyser när parkeringsbromsen är ansatt.
Under körning
Instrumentgrupp och visning
4-36*Vissa modeller.

Signal Indikeringslampor Sidan
(Blå)Indikeringslampa för låg kylvätsketemperatur 4-40
*Indikering för växlingsläge4-44
Helljusindikeringslampa 4-59, 4-59
Indikeringslampor för blinkers och varningsblinkers 4-64, 4-72
Säkerhetslampa*13-40
(Grön)
*Indikeringslampa för Mazda radar farthållare (MRCC)4-124
(Gul)
*Farthållarens huvudindikeringslampa4-154
(Grön)
*Indikering för inställd farthållare4-154
(Gul)
*Indikeringslampa för inställningsbar hastighetsbegränsning4-131
(Grön)
*Indikeringslampa för inställd inställningsbar hastighetsbegränsning4-131
*Indikeringslampa för valt läge4-91
Indikeringslampa för strålkastare på 4-54
*Främre dimljusets indikeringslampa4-61
*Indikeringslampa för bakre dimljus4-62
*1 Lampan tänds när tändningen slås på för en funktionskontroll för att därefter slockna några sekunder senare
eller när motorn startat. Om lampan inte tänds eller inte slocknar bör du låta bilen kontrolleras av en kunnig
reparatör så snart som möjligt. Vi rekommenderar en auktoriserad Mazda-verkstad.
Under körning
Instrumentgrupp och visning
4-38*Vissa modeller.

▼Indikeringslampa (blå) för låg
kylvätsketemperatur
Lampan tänds när motorns
kylvätsketemperatur är låg och slocknar
efter att motorn blivit varm.
Om lampan för låg kylvätsketemperatur
förblir tänd när motorn har blivit
tillräckligt varm kan det vara ett fel på
temperaturgivaren. Anlita en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
▼▼Indikeringslampa för glödning
(SKYACTIV-D 1.5)
Denna varningslampa kan tändas när
tändningen vrids till läge ON.
Det släcks när glödstiften är varma. Om
tändningen lämnas PÅ under en längre tid
utan att motorn går efter att glödstiften
värmts upp, kan glödstiften värmas upp
igen och glödindikeringslampan tändas.
Under körning
Instrumentgrupp och visning
4-40
