2016 MAZDA MODEL 6 key

Black plate (181,1)
Si le voyant s'allume de nouveau même
après que les pressions des pneus aient été
réglées et que l'initialisation TPMS ait été
effectuée, cela peut indiquer la présence
d'une crevaison. Remplacer le pneu crevé
par la roue de secours temporaire (page
7-6).
Voyant clignote
Si le système de surveillance de pression
des pneus présente une anomalie, le
voyant de pression des pneus clignote
pendant environ 1 minute lorsque le
contacteur est placé sur ON, puis il
continue à s'allumer. Faire inspecter le
véhicule par un concessionnaire agréé
Mazda dès que possible.
qIndication d'avertissement/Voyant
KEY (rouge)/Témoin KEY (vert)
Type A
“Défaillance du système sans clé”
s'affiche
Ce message s'affiche lorsque le système
avancé d'ouverture à télécommande & du
bouton de démarrage du moteur a un
problème.
S'adresser à un concessionnaire agréé
Mazda.
ATTENTION
Si le message ci-dessus est indiqué ou
si le témoin du bouton de démarrage
du moteur (ambre) clignote, il se peut
que le moteur ne démarre pas. S'il n
‘est pas possible de démarrer le
moteur, tenter de le démarrer à l'aide
de la méthode d'urgence pour
démarrer le moteur et faire inspecter
le véhicule par un concessionnaire
agréé Mazda dès que possible.
Se référer à Opération d'urgence pour
le démarrage du moteur à la page
4-9.
“Couper le contact”s'affiche
Ce message s'affiche lorsque la portière
du conducteur est ouverte sans avoir éteint
l'allumage.
“Clé non détectée”s'affiche
Ce message s'affiche lorsque l'une des
opérations suivantes est effectuée avec la
télécommande hors de portée
opérationnelle ou placée dans des zones à
l'intérieur de la cabine où il est difficile
qu'elle soit détectée.
lLe bouton de démarrage du moteur est
enfoncé avec l'allumage éteint
lLe contacteur est activélLa portière du conducteur est ouverte
ou toutes les autres portières sont
fermées sans avoir éteint l'allumage
En cours de conduite
Tableau de bord et affichage
4-43
Mazda6_8EA3-EC-14K_Edition2 Page181
Monday, February 9 2015 10:36 AM
Form No.8EA3-EC-14K

Black plate (182,1)
“Maintenir la clé près du bouton
START”s'affiche
Ce message s'affiche lorsque l'une des
opérations suivantes est effectuée avec la
télécommande hors de portée
opérationnelle ou placée dans des zones à
l'intérieur de la cabine où il est difficile
qu'elle soit détectée.
lLe bouton de démarrage du moteur est
enfoncé avec l'allumage éteint
lLa pédale de frein (véhicule à boîte de
vitesse automatique)/pédale
d'embrayage (véhicule à boîte de
vitesse manuelle) est enfoncée avec
l'allumage éteint
“Pile de clé faible”s'affiche
Ce message s'affiche lorsque la puissance
restante de la pile de la télécommande est
insuffisante et que l'allumage passe de ON
à arrêt.
REMARQUE
Comme la clé utilise des ondes radio de faible
intensité, l'alerte Clé retirée du véhicule peut
être activée si la clé est transportée en même
temps qu'un objet métallique ou si elle se
trouve dans une zone où la réception du signal
est mauvaise.
Type B
Ce témoin a deux couleurs.
Voyant KEY (rouge)
Lorsque allumé
En cas d'anomalie dans le système
d'ouverture à télécommande, il s'allume
en continu.
ATTENTION
Si le témoin d'avertissement de la clé
s'allume ou si le témoin du bouton de
démarrage du moteur (ambre)
clignote, il se peut que le moteur ne
démarre pas. S'il n‘est pas possible
de démarrer le moteur, tenter de le
démarrer à l'aide de la méthode
d'urgence pour démarrer le moteur et
faire inspecter le véhicule par un
concessionnaire agréé Mazda dès
que possible.
Se référer à Opération d'urgence pour
le démarrage du moteur à la page
4-9.
Lorsque clignotant
lDans les conditions suivantes, le
voyant KEY (rouge) clignote pour
informer le conducteur que le
contacteur ne peut pas être mis sous
tension à partir de la position d'arrêt.
lLa pile de la clé est complètement
déchargée.
lLa clé ne se trouve pas dans la plage
de fonctionnement.
lLa clé se trouve dans des zones où
le système parvient difficilement à
détecter le signal (page 3-8).
lUne clé d'un autre constructeur
comparable à la clé se trouve dans la
plage de fonctionnement.
4-44
En cours de conduite
Tableau de bord et affichage
Mazda6_8EA3-EC-14K_Edition2 Page182
Monday, February 9 2015 10:36 AM
Form No.8EA3-EC-14K

Black plate (183,1)
lDans les conditions suivantes, le
voyant KEY (rouge) clignotera en
continu si le contacteur n'est pas en
position d'arrêt pour informer le
conducteur que la clé a été retirée du
véhicule. Le voyant KEY (rouge)
s'arrêtera de clignoter lorsque la clé
sera replacée dans le véhicule:
Le contacteur n'est pas en position
d'arrêt et toutes les portières et le
couvercle du coffre sont fermés après
le retrait de la clé du véhicule.
REMARQUE
Comme la clé utilise des ondes radio de faible
intensité, l'alerte Clé retirée du véhicule peut
être activée si la clé est transportée en même
temps qu'un objet métallique ou si elle se
trouve dans une zone où la réception du signal
est mauvaise.
Témoin KEY (vert)
Lorsque allumé
Lorsque la pédale de frein (boîte de
vitesses automatique) ou d'embrayage
(boîte de vitesses manuelle) est enfoncée,
le système vérifie que la clé correcte se
trouve dans le véhicule, le témoin KEY
(vert) s'allume et le moteur peut être
démarré (page 4-4).
Lorsque clignotant
Lorsque le contacteur est placé sur ON à
la position d'arrêt, le témoin KEY (vert)
clignote pendant environ 30 secondes
pour indiquer que la puissance restante de
la pile est insuffisante. Remplacer par une
pile neuve avant que la clé ne devienne
inutilisable.
Se référer à Remplacement de la pile de la
clé à la page 6-40.
qVoyant HBC (ambre)/Témoin
HBC (vert)í
Voyant HBC (ambre)
Lorsque allumé
Lorsque le contacteur est mis sur ON, le
voyant s'allume puis s'éteint après
quelques secondes. Le voyant s'allume si
la zone du pare-brise devant la caméra de
détection avant (FSC) est embuée ou
encombrée.
Ce voyant s'allume s'il y a une anomalie
dans le système de commande des feux de
route (HBC). Faire inspecter votre
véhicule par un concessionnaire agréé
Mazda.
Témoin HBC (vert)
Ce témoin s'allume lorsque le système est
activé et s'éteint lorsque le
fonctionnement du système est annulé.
qIndication/témoin de la clé
Type A
Effectuer l'entretien en conformité avec le
message.
En cours de conduite
Tableau de bord et affichage
4-45íCertains modèles. Mazda6_8EA3-EC-14K_Edition2 Page183
Monday, February 9 2015 10:36 AM
Form No.8EA3-EC-14K

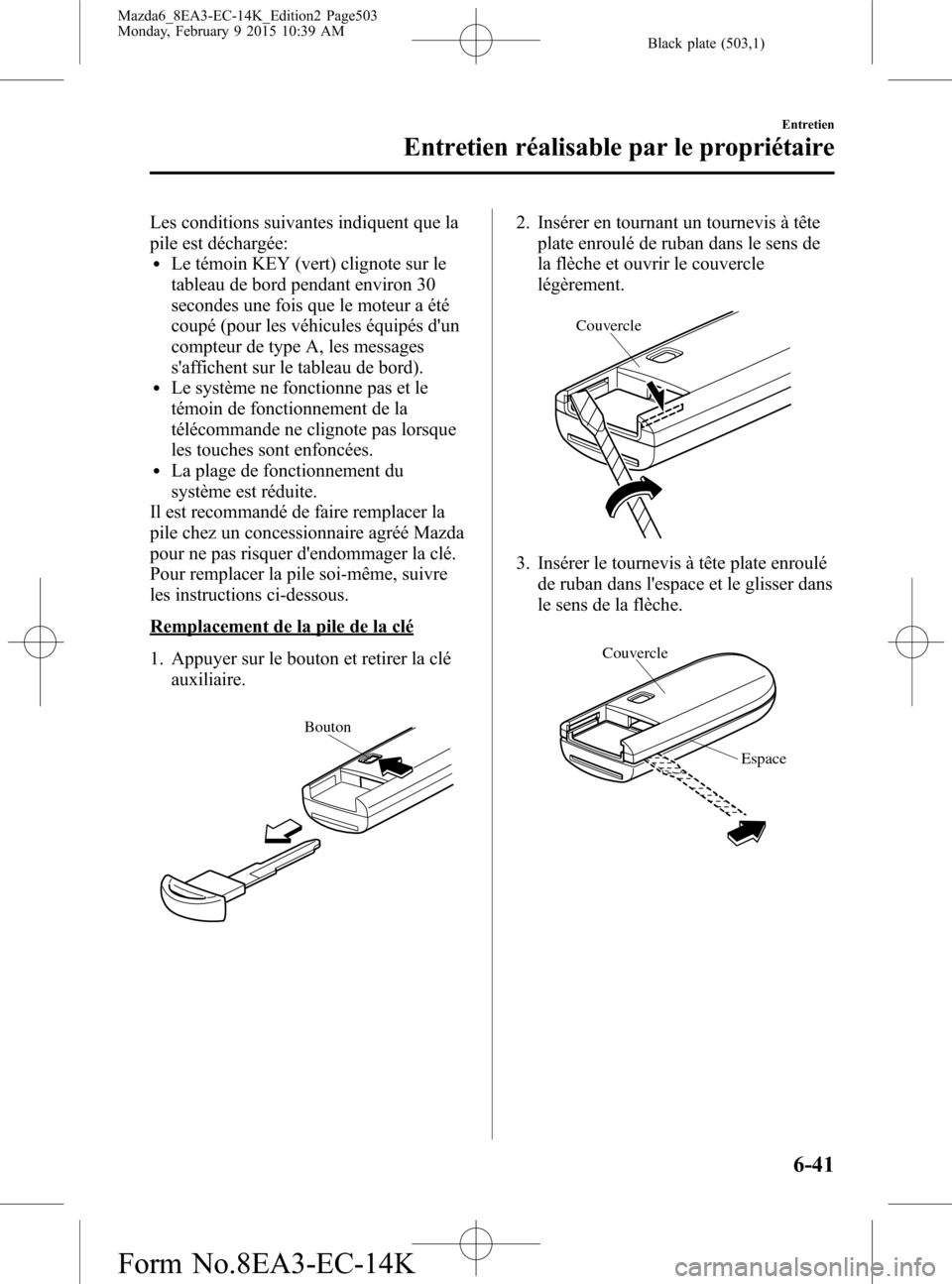

Black plate (503,1)
Les conditions suivantes indiquent que la
pile est déchargée:
lLe témoin KEY (vert) clignote sur le
tableau de bord pendant environ 30
secondes une fois que le moteur a été
coupé (pour les véhicules équipés d'un
compteur de type A, les messages
s'affichent sur le tableau de bord).
lLe système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
lLa plage de fonctionnement du
système est réduite.
Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé.
Pour remplacer la pile soi-même, suivre
les instructions ci-dessous.
Remplacement de la pile de la clé
1. Appuyer sur le bouton et retirer la clé
auxiliaire.
Bouton
2. Insérer en tournant un tournevis à tête
plate enroulé de ruban dans le sens de
la flèche et ouvrir le couvercle
légèrement.
Couvercle
3. Insérer le tournevis à tête plate enroulé
de ruban dans l'espace et le glisser dans
le sens de la flèche.
Couvercle
Espace
Entretien
Entretien réalisable par le propriétaire
6-41
Mazda6_8EA3-EC-14K_Edition2 Page503
Monday, February 9 2015 10:39 AM
Form No.8EA3-EC-14K

Black plate (568,1)
qSi le voyant de coussin d'air/du
système de prétension de la
ceinture de sécurité du siège
avant s'allume ou clignote
Une anomalie du système est indiquée par
le fait que le voyant reste clignoté, allumé
ou ne s'allume pas du tout lorsque le
contacteur est mis à ON. Dans un de ces
cas, s'adresser à un concessionnaire agréé
Mazda dès que possible. Le système
risque de ne pas fonctionner en cas
d'accident.
PRUDENCE
Ne jamais toucher au systèmes de
coussin d'air/dispositif de prétension, et
toujours confier tous les travaux
l'entretien et de réparation à un
concessionnaire agréé Mazda:
Le fait de faire l'entretien soi-même
ou de toucher au système est
dangereux. Les coussins d'air/
dispositif de prétension peuvent se
déclencher accidentellement ou être
désactivés causant des blessures
graves ou mortelles.
qSi le voyant du système de
surveillance de pression des
pneus clignote
Si le système de surveillance de pression
des pneus présente une anomalie, le
voyant de pression des pneus clignote
pendant environ 1 minute lorsque le
contacteur est placé sur ON, puis il
continue à s'allumer. Faire inspecter le
véhicule par un concessionnaire agréé
Mazda dès que possible.
qSi l'indication d'avertissement/
voyant KEY (rouge) est indiqué
Type A
“Défaillance du système sans clé”
s'affiche
Ce message s'affiche lorsque le système
avancé d'ouverture à télécommande & du
bouton de démarrage du moteur a un
problème.
S'adresser à un concessionnaire agréé
Mazda.
7-30
En cas de problèmes
Voyants/témoins et carillons d'alarme
Mazda6_8EA3-EC-14K_Edition2 Page568
Monday, February 9 2015 10:39 AM
Form No.8EA3-EC-14K

Black plate (575,1)
qAvertisseur sonore du contanteur
non coupé (STOP)
Si la portière du conducteur est ouverte
alors que le contacteur est en position
ACC, un bip sonore continu retentit pour
avertir le conducteur que le contacteur
n'est pas coupé (STOP) (pour les
véhicules équipés d'un compteur de type
A, les messages s'affichent sur le tableau
de bord). Le système d'ouverture à
télécommande ne fonctionne alors pas, il
est impossible de verrouiller la voiture et
la batterie se décharge.
qAvertisseur sonore de la clé
retirée du véhicule
Dans les conditions suivantes, un bip
sonore retentira et le voyant KEY (rouge)
clignotera en continu si le contacteur n'est
pas en position d'arrêt pour avertir le
conducteur que la clé a été retirée (pour
les véhicules équipés d'un compteur de
type A, les messages s'affichent sur le
tableau de bord). Le voyant KEY (rouge)
s'arrête de clignoter une fois que la clé est
de retour dans le véhicule (pour les
véhicules équipés d'un compteur de type
A, les messages s'affichent sur le tableau
de bord):
Le contacteur n'est pas mis en position
d'arrêt et toutes les portières ont été
fermées après le retrait de la clé du
véhicule. (Un bip sonore retentit 6 fois.)
REMARQUE
Comme la clé utilise des ondes radio de faible
intensité, l'alerte Clé retirée du véhicule peut
être activée si la clé est transportée en même
temps qu'un objet métallique ou si elle se
trouve dans une zone où la réception du signal
est mauvaise.
qAvertisseur sonore Interrupteur
de commande inutilisable (avec la
fonction avancée à télécommande)
Si l'on appuie sur l'interrupteur de
commande dans les conditions suivantes
alors que le conducteur est muni de la clé,
un bip retentit pendant environ 2 secondes
pour signaler que les portières avant et le
coffre ne peuvent pas être verrouillés.
lUne portière est ouverte (ou
entr'ouverte).
lLe contacteur n'est pas mis sur arrêt.
qAvertisseur sonore de clé laissée
dans le coffre (avec la fonction
avancée à télécommande)
Si la clé est laissée dans le coffre alors que
toutes les portières sont verrouillées et que
le couvercle du coffre est fermé, un bip
sonore retentira pendant environ 10
secondes pour avertir le conducteur que la
clé a été laissée dans le coffre. Si ceci se
produit, ouvrir le couvercle du coffre en
appuyant sur le système d'ouverture
électrique du couvercle du coffre et retirer
la clé. Si l'on retire une clé du coffre, il est
possible qu'elle ne fonctionne pas, car ses
fonctions ont pu être suspendues
temporairement. Pour rétablir le
fonctionnement normal de la clé, suivre la
procédure applicable (page 3-8).
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-37
Mazda6_8EA3-EC-14K_Edition2 Page575
Monday, February 9 2015 10:39 AM
Form No.8EA3-EC-14K

Black plate (665,1)
S
Système de surveillance des angles morts
(BSM) ............................................. 4-116
Système de télécommande
HomeLink ......................................... 4-79
Système d'éclairage avant adaptatif
(AFS) .............................................. 4-106
Système d'éclairage départ maison .... 4-69
Système d'éclairage retour maison .... 4-69
Système d'entrée éclairée ................ 5-140
Système d'immobilisation ................. 3-42
Système d'ouverture à
télécommande ............................. 3-3, 3-9
Systèmes de coussin d'air .................. 2-46
Systèmes de retenue supplémentaire à
coussins d'air
Composants du système de retenue
supplémentaire ........................... 2-54
Contrôle ..................................... 2-70
Critères de déploiement des coussins
d'air SRS .................................... 2-60
Explication du fonctionnement des
coussins d'air SRS ...................... 2-56
Limites du coussin d'air SRS ..... 2-62
Système de classification de
l'occupant du siège du passager
avant ........................................... 2-64
T
Tapis de plancher .............................. 3-50
Télécommande .................................... 3-5
Téléphones cellulaires ....................... 8-20
T
Témoins
Anomalie de la direction
assistée ....................................... 4-37
Assistance de freinage intelligent
Ville (SCBS) .............................. 4-47
Assistance de freinage intelligent
Ville (SCBS) OFF ...................... 4-47
Clignotants et feux de détresse ... 4-48
Commande de croisière radar Mazda
(MRCC) ..................................... 4-49
Croisière ..................................... 4-50
DSC OFF .................................... 4-46
Faible température du liquide de
refroidissement du moteur .......... 4-47
Feux de route ............................. 4-48
Fonctionnement de la pédale de
frein ............................................ 4-33
HBC ........................................... 4-45
i-ELOOP ..................................... 4-47
KEY ............................................ 4-43
LDWS ........................................ 4-36
LDWS OFF ................................ 4-36
Position de plage de boîte de
vitesse ......................................... 4-48
Sécurité ...................................... 4-49
Sélection du mode ...................... 4-48
Surveillance des angles morts
(BSM) OFF ................................ 4-50
TCS/DSC ................................... 4-46
Toit ouvrant transparent .................... 3-39
V
Vérification du niveau de liquide de frein/
embrayage ......................................... 6-33
Vérification du niveau de liquide de
refroidissement .................................. 6-30
Index
10-9
Mazda6_8EA3-EC-14K_Edition2 Page665
Monday, February 9 2015 10:39 AM
Form No.8EA3-EC-14K

Black plate (666,1)
V
Vérification du niveau d'huile
moteur ............................................... 6-29
Vérification du niveau du liquide de lave-
glace .................................................. 6-33
Verrous de sécurité pour enfants des
portières arrière ................................. 3-21
Vitesse du véhicule réglée par le
régulateur de vitesse de croisière ..... 4-17
Vitres
Lève-vitres électriques ............... 3-36
Volant ................................................ 3-32
Avertisseur .................................. 4-78
Voyant
(ambre)/Témoin (vert) de commande de
croisière radar Mazda (MRCC) ......... 4-49
V
Voyants
ABS ............................................ 4-32
Anomalie du moteur ................... 4-35
Boîte de vitesses automatique .... 4-37
Ceinture de sécurité .................... 4-39
Circuit de charge ........................ 4-34
Circuit de freinage ...................... 4-31
Commande de croisière radar Mazda
(MRCC) ..................................... 4-49
Frein de stationnement
électrique .................................... 4-33
HBC ........................................... 4-45
Huile moteur .............................. 4-34
KEY ............................................ 4-43
LDWS ........................................ 4-36
Niveau bas de carburant ............. 4-38
Niveau bas de liquide de lave-
glace ........................................... 4-41
Phares à LED ............................. 4-51
Portière ouverte .......................... 4-40
Système de coussins d'air/dispositif
de prétension de ceinture de sécurité
avant ........................................... 4-38
Système de surveillance de pression
des pneus .................................... 4-41
Température élevée du liquide de
refroidissement du moteur .......... 4-35
Vérification du bouchon du réservoir
de carburant ................................ 4-39
10-10
Index
Mazda6_8EA3-EC-14K_Edition2 Page666
Monday, February 9 2015 10:39 AM
Form No.8EA3-EC-14K
