2016 MAZDA MODEL 6 display

Målere og instrumenter

Instrumentgruppe
Type A
Type B
Rattbryter
(Med multiinformasjonsdisplay)
(Uten multiinformasjonsdisplay)
Under kjøring
Instrumentpanel og display
4-23

1Speedometer........................................................................................................... side 4-25
2Kilometerteller, trippteller og tripptellervelger...................................................... side 4-25
3Turteller.................................................................................................................. side 4-26
4Instrumentpanelbelysning...................................................................................... side 4-28
5Kjørecomputer og INFO-bryter............................................................................. side 4-31
6Varsellampe for kjølevæsketemperatur.................................................................. side 4-27
7Drivstoffmåler........................................................................................................ side 4-28
8Utetemperaturmåler................................................................................................ side 4-30
9Visning av bilhastighet satt av cruisekontroll........................................................ side 4-31
0Multi-informasjonsdisplay og INFO-bryter........................................................... side 4-33
AAktivt kjøredisplay................................................................................................. side 4-43
Under kjøring
Instrumentpanel og display
4-24

tSpeedometer
Speedometeret indikerer bilens hastighet.
tKilometerteller, trippteller og
tripptellervelger (uten
multiinformasjonsdisplay)
Visningsmodus kan endres fra
kilometerteller til trippteller A til
trippteller B og så tilbake til
kilometerteller ved å trykke på velgeren
når en av dem vises. Den valgte modusen
vil bli vist.

Valgbryter
Trykk på valgbryteren Trykk på valgbryteren
Trykk på valgbryteren Kilometerteller
Trippteller A
Trippteller B
MERKNAD
Når tenningen settes på ACC- eller av,
kan ikke kilometertelleren eller
tripptellerne vises, men et trykk på
velgeren kan ved en feiltakelse skifte
tripptellere eller nullstille dem i løpet
av en ti-minuttersperiode i følgende
tilfeller:
•Etter at tenningen er satt til av fra
ON.
•Etter at førerdøren er blitt åpnet.
Kilometerteller
Kilometertelleren måler den samlede
distansen som bilen er blitt kjørt.
Trippteller
Tripptelleren kan måle den samlede
distansen av to turer. Den ene måles på
trippteller A og den andre på trippteller B.

For eksempel kan A måle distansen fra
startstedet og trippteller B distansen fra
der tanken ble fylt.

Når trippteller A velges, vil det å trykke på
velgeren igjen innen et sekund skifte til
trippteller B.

Når trippteller A velges, vises TRIP A.
Når trippteller B velges, vises TRIP B.

Tripptelleren måler den samlede distansen
bilen har kjørt inntil telleren blir nullstilt
igjen. Gå tilbake til “0,0” ved å trykke på
og holde på velgeren i ett sekund eller
lenger. Bruk denne måleren til å måle
lengden på turer og til å måle
drivstofforbruket.
Under kjøring
Instrumentpanel og display
4-25

MERKNAD
•(Biler med type C / type
D-stereoanlegg)
Hvis drivstofføkonomidata nullstilles
ved bruk av
drivstofføkonomiovervåkeren, eller
hvis trippteller A nullstilles med
tripptelleren når funksjonen som
synkroniserer
drivstofføkonomiovervåkeren og
tripptelleren er på, nullstilles
drivstofføkonomidata og trippteller A
samtidig.
Se Drivstofføkonomiovervåking på
side 4-102.
•Bare tripptellerne måler i tiendedels
kilometer.
•Målet for turene vil bli slettet når:
•Strømforsyningen avbrytes (røket
sikring eller frakoplet batteri).
•Bilen kjøres mer enn 9 999,9 km.
tTurteller
Turtelleren viser motorens
omdreiningshastighet i tusen omdreininger
per minutt (o/min).
FORSIKTIG
Ikke la motoren gå så fort at turtelleren
kommer i den RØDE SONEN.
Dette kan føre til alvorlig skade på
motoren.

SKRAV ERT
FELT
RØDT FELT
*
1Området varierer avhengig av
målertypen.*
1
*1
MERKNAD
Når turtellernålen kommer inn i det
STRIPEDE FELTET, indikerer det til
føreren at det må skiftes gir før den når
det RØDE FELTET.
Under kjøring
Instrumentpanel og display
4-26

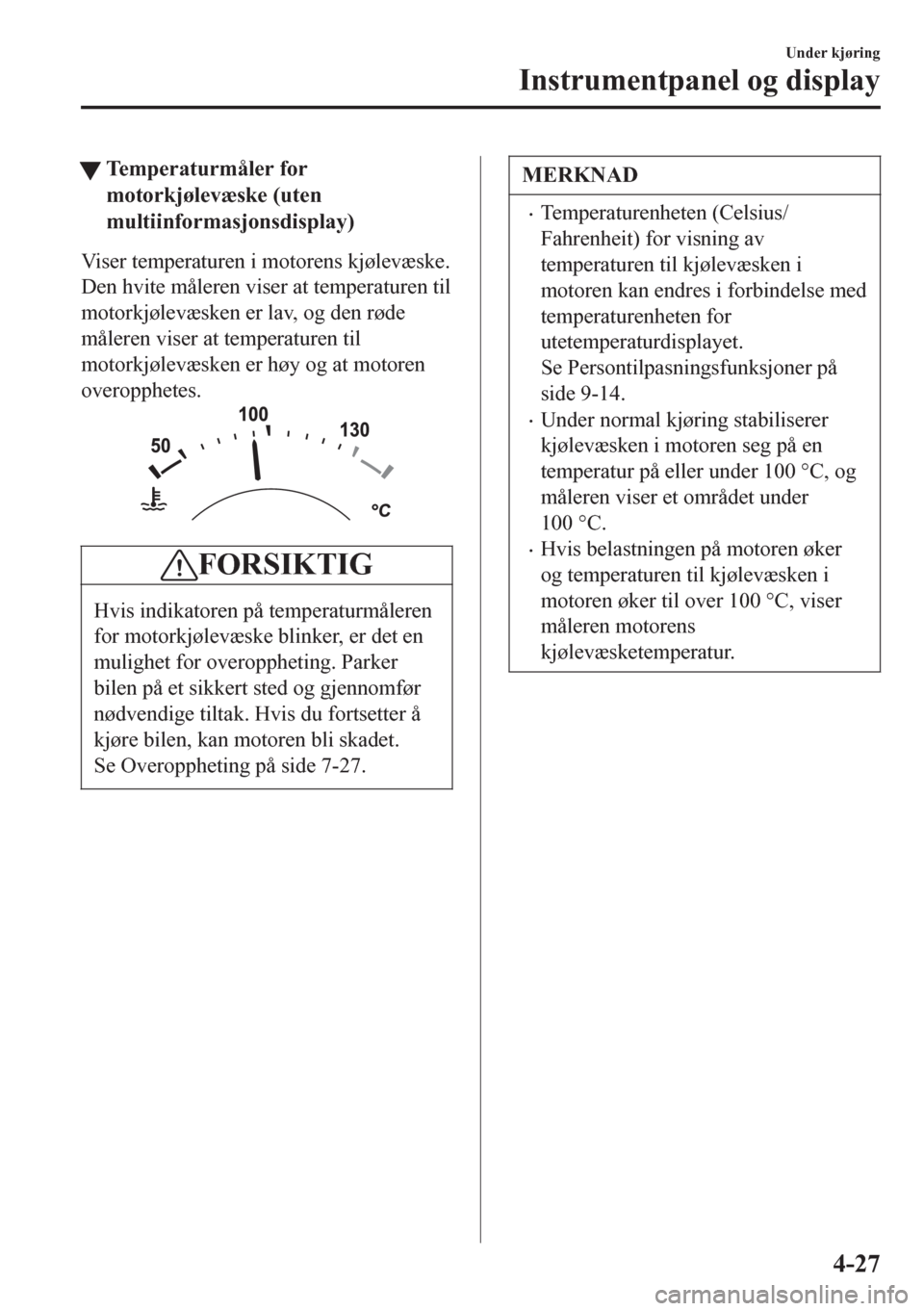

tTe m p e r a t u r m å l e r f o r
motorkjølevæske (uten
multiinformasjonsdisplay)
Viser temperaturen i motorens kjølevæske.
Den hvite måleren viser at temperaturen til
motorkjølevæsken er lav, og den røde
måleren viser at temperaturen til
motorkjølevæsken er høy og at motoren
overopphetes.
FORSIKTIG
Hvis indikatoren på temperaturmåleren
for motorkjølevæske blinker, er det en
mulighet for overoppheting. Parker
bilen på et sikkert sted og gjennomfør
nødvendige tiltak. Hvis du fortsetter å
kjøre bilen, kan motoren bli skadet.
Se Overoppheting på side 7-27.
MERKNAD
•Temperaturenheten (Celsius/
Fahrenheit) for visning av
temperaturen til kjølevæsken i
motoren kan endres i forbindelse med
temperaturenheten for
utetemperaturdisplayet.
Se Persontilpasningsfunksjoner på
side 9-14.
•Under normal kjøring stabiliserer
kjølevæsken i motoren seg på en
temperatur på eller under 100 °C, og
måleren viser et området under
100 °C.
•Hvis belastningen på motoren øker
og temperaturen til kjølevæsken i
motoren øker til over 100 °C, viser
måleren motorens
kjølevæsketemperatur.
Under kjøring
Instrumentpanel og display
4-27

tDrivstoffmåler (uten
multiinformasjonsdisplay)
Drivstoffmåleren viser omtrentlig hvor
mye drivstoff som er igjen på tanken når
tenningen skrus PÅ. Vi anbefaler at du
holder tanken over 1/4 full.

Full
1/4 full
Tom
Hvis varsellampen for lavt drivstoffnivå
eller drivstoffnivået er meget lavt, må du
fylle drivstoff så snart som mulig.
Se Varselindikator/varsellamper på side
4-47.
MERKNAD
•Etter påfylling kan det ta litt tid før
indikatoren stabiliserer seg. I tillegg
kan det hende at indikatoren viser litt
feil ved kjøring i svinger eller bakker,
ettersom drivstoffet forflytter seg i
tanken.
•Displayet som viser en fjerdedel eller
mindre gjenværende drivstoff, har
flere segmenter for å vise det
gjenværende drivstoffnivået i større
detalj.
•Pilens retning () viser at tankluken
er på venstre side av bilen.
(SKYACTIV-D 2.2)
Hvis motoren går ujevnt eller kveles på grunn
av lite drivstoff, må du fylle drivstoff så snart
som mulig og fylle minst 10 l.
ttInstrumentpanelbelysning
(Uten automatisk lyskontroll)
Når parkeringslysene slås på med
tenningsbryteren PÅ, dimmes lysstyrken
til instrumentpanelet.
(Med automatisk lyskontroll)
Når parkeringslysene slås på med
tenningsbryteren PÅ, dimmes lysstyrken
til instrumentpanelet. Når lyssensoren
oppdager at det omliggende området er
lyst, som for eksempel når kjørelysene slås
på i dagslys, dimmes
instrumentpanelbelysningen ikke.
Under kjøring
Instrumentpanel og display
4-28

MERKNAD
•(Med automatisk lyskontroll)
Når tenningen slås PÅ tidlig på
kvelden eller i skumringen, dimmes
instrumentpanelbelysningen i flere
sekunder før lyssensoren registrerer
lysstyrken i det omliggende området,
men dimmingen kan bli avbrutt når
lysstyrken er registrert.
•Når parkeringslysene slås på, tennes
parkeringslysindikatorlampen på
instrumentpanelet.
Se Frontlys på side 4-69.
Lysstyrken på instrumentpanelet og
belysningen av instrumentpanelet kan
reguleres ved å dreie på knappen.
•Lysstyrken reduseres ved å dreie
knappen mot venstre. Det høres en
pipetone når knappen har blitt dreid til
maksimal dimmestilling.
•Lysstyrken økes ved å dreie knappen
mot høyre.
Dimmet
Skarpt
Funksjon for å slå av
belysningsdimmeren
Belysningsdimmeren kan slås av ved å
dreie instrumentpanelets belysningsknapp
mot høyre inntil det høres en pipetone,
mens instrumentpanelet er dimmet med
tenningsbryteren PÅ. Hvis synligheten til
instrumentpanelet er redusert fordi det
blendes av omliggende lys, bør du slå av
belysningsdimmeren.
MERKNAD
•(Med multiinformasjonsdisplay)
Dimmingen av belysningen kan
avbrytes ved å trykke på knappen for
instrumentpanelbelysningen.
•Når belysningsdimmeren slås av, kan
ikke instrumentpanelet bli dimmet
selv om parkeringslysene slås på.
•Når belysningsdimmeren slås av,
skifter skjermen i midtdisplayet til
konstant visning av dagslysskjermen.
Under kjøring
Instrumentpanel og display
4-29

tUtetemperatur (uten
multiinformasjonsdisplay)
Når tenningen skrus PÅ, vises
utetemperaturen.

MERKNAD
•Under følgende forhold kan
utetemperaturen som vises, skille seg
fra den faktiske utetemperaturen
avhengig av omgivelsene og
bilforholdene:
•Markant kalde eller varme
temperaturer.
•Plutselige endringer i
utetemperatur.
•Bilen er parkert.
•Bilen kjøres i lav hastighet.
Endre temperaturenheten for
utetemperaturdisplayet
Utetemperaturenheten kan skiftes mellom
Celsius og Fahrenheit med følgende
fremgangsmåte.
(Biler med type C/D)
Innstillingene kan endres ved bruk av
skjermen på midtdisplayet.
Se Persontilpasningsfunksjoner på side
9-14.
(Biler uten type C/D)
1. Trykk på INFO-bryteren med
tenningen slått av og fortsett å trykke
på INFO-bryteren i 5 sekunder eller
mer mens du setter tenningen på ON.
Utetemperaturen blinker på displayet.
2. Trykk på INFO-bryteren for å skifte
utetemperaturenhet.
3. Trykk og hold inne INFO-bryteren i 3
sekunder eller mer mens
utetemperaturen blinker i displayet.
Utetemperaturen lyser på displayet.
MERKNAD
Når temperaturenheten som vises i
utetemperaturdisplayet er endret,
endres samtidig temperaturenheten som
vises i kjølevæsketemperaturdisplayet.
Utetemperaturadvarsel*
Når utetemperaturen er lav, blinker
indikatorlampen og et lydsignal høres for å
varsle føreren om muligheten for isete
veier.
Hvis utetemperaturen er under ca 4 °C,
blinker utetemperaturmåleren og
-merket
i omtrent ti sekunder og en pipetone høres
en gang.
MERKNAD
Hvis utetemperaturen er under –20 °C,
gis det ingen pipetone. Men
-merket
lyser.
ttDisplay for justerbar fartssperre
(uten multiinformasjonsdisplay)
*
Status for innstillingen av den justerbare
fartssperren vises.

Under kjøring
Instrumentpanel og display
4-30*Noen modeller.
