2016 MAZDA MODEL 3 HATCHBACK park assist

Kabineudstyr (billede A)
1Dørlåsgreb.............................................................................................................. side 3-17
2Blinklys og signal for vognbaneskift..................................................................... side 4-74
3Lyskontrol...............................................................................................................side 4-65
4Visker-/vaskerkontakt.............................................................................................side 4-75
5OFF-kontakt for Lane-keep Assist System (LAS) og Lane Departure Warning System
(LDWS)............................................................................................................... side 4-157
6OFF-knappen for i-stop.......................................................................................... side 4-20
7DSC OFF-kontakt.................................................................................................. side 4-93
8Indstillingskontakt for dæktrykovervågningssystem........................................... side 4-210
9Parkeringsfølerkontakt......................................................................................... side 4-224
0SCBS OFF-kontakt.............................................................................................. side 4-177
ABSM-kontakt........................................................................................................ side 4-124
BJusteringskontakt til forlygter.................................................................................side 4-70
CJusteringskontakt for udvendige spejle.................................................................. side 3-31
DLåsekontakt............................................................................................................ side 3-15
ELåsekontakt for elbetjente sideruder...................................................................... side 3-39
FKontakter for elbetjente sideruder.......................................................................... side 3-35
Billedindeks
Indvendigt overblik (model med venstrestyring)
1-2Udstyret og dets nøjagtige placeringer varierer fra model til model

Kabineudstyr (billede A)
1Visker-/vaskerkontakt.............................................................................................side 4-75
2Blinklys og signal for vognbaneskift..................................................................... side 4-74
3Lyskontrol...............................................................................................................side 4-65
4Dørlåsgreb.............................................................................................................. side 3-17
5Kontakter for elbetjente sideruder.......................................................................... side 3-35
6Låsekontakt for elbetjente sideruder...................................................................... side 3-39
7Kontakt til elektrisk foldbart sidespejl................................................................... side 3-31
8Justeringskontakt for udvendige spejle.................................................................. side 3-31
9OFF-kontakt for Lane-keep Assist System (LAS) og Lane Departure Warning System
(LDWS)............................................................................................................... side 4-157
0OFF-knappen for i-stop.......................................................................................... side 4-20
ADSC OFF-kontakt.................................................................................................. side 4-93
BIndstillingskontakt for dæktrykovervågningssystem........................................... side 4-210
CParkeringsfølerkontakt......................................................................................... side 4-224
DSCBS OFF-kontakt.............................................................................................. side 4-177
EBSM-kontakt........................................................................................................ side 4-124
FJusteringskontakt til forlygter.................................................................................side 4-70

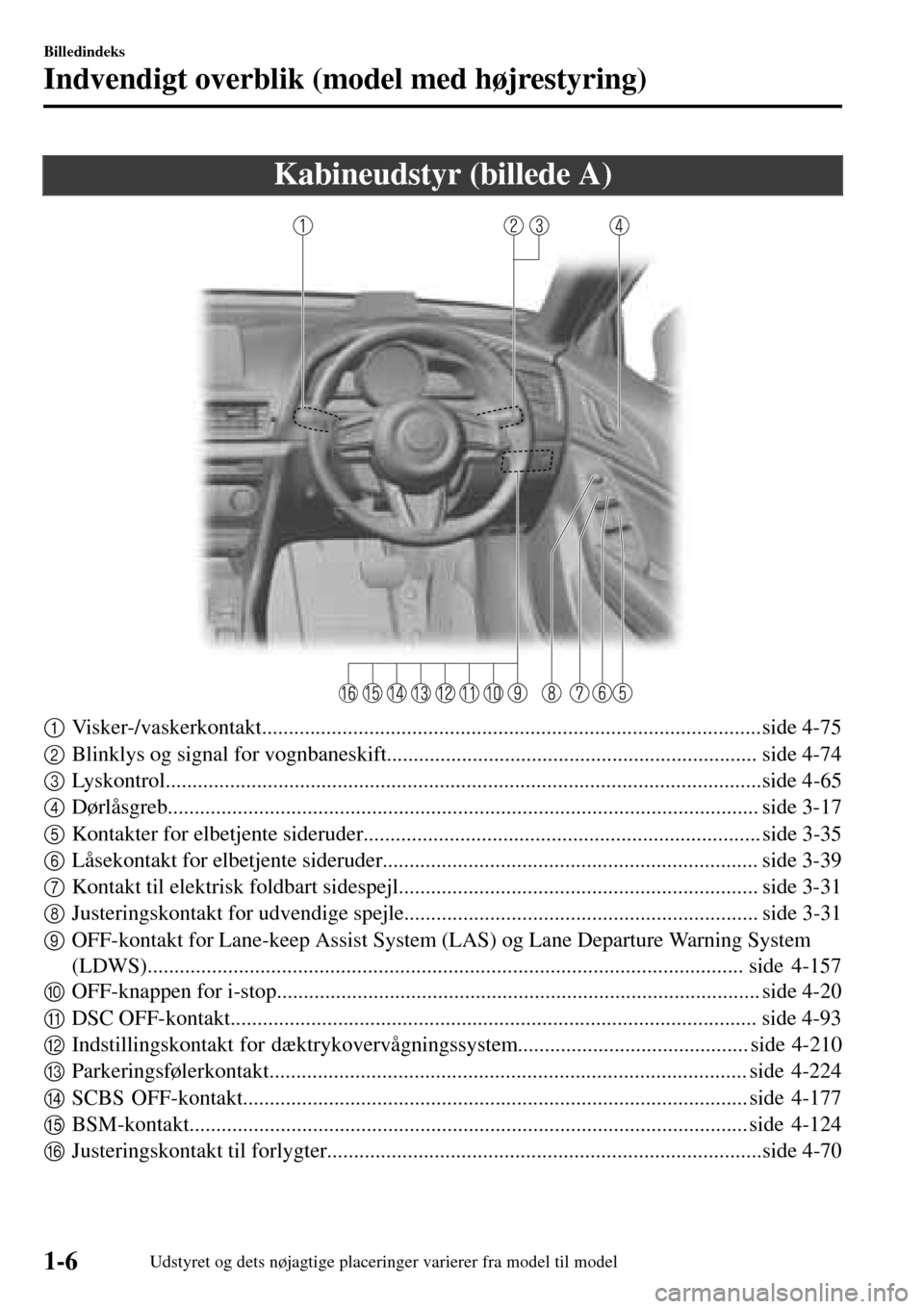

Billedindeks
Indvendigt overblik (model med højrestyring)
1-6Udstyret og dets nøjagtige placeringer varierer fra model til model

Drive Selection............................... 4-102
Drive Selection
*....................... 4-102
Servostyring................................... 4-104
Servostyring..............................4-104
i-ACTIVSENSE............................. 4-105
i-ACTIVSENSE
*......................4-105
Justerbart forlygtesystem
(AFS)
*...................................... 4-108
Adaptive LED-forlygter
*..........4-109
Lane Departure Warning System
(LDWS)
*...................................4-112
BSM (overvågning af blind
vinkel)
*..................................... 4-118
Traffic Sign Recognition System
(TSR)
*...................................... 4-125
Distance Recognition Support
System (DRSS)
*....................... 4-132
Driver Attention Alert
(DAA)
*..................................... 4-134
Rear Cross Traffic Alert
(RCTA)
*................................... 4-137
Mazda Radar Cruise Control
(MRCC)
*.................................. 4-141
Lane-keep Assist System (LAS) og
Lane Departure Warning System
(LDWS)
*.................................. 4-153
Justerbar
hastighedsbegrænser
*............... 4-166
Advanced Smart City Brake Support
(Advanced SCBS) (bortset fra
Filippinerne, Taiwan og
Thailand)
*................................. 4-173
Smart City Brake Support [Fremad]
(SCBS F) (Filippinerne, Taiwan og
Thailand)
*................................. 4-178
Smart City Brake Support
[Bakkørsel] (SCBS R)..............4-183
Smart Brake Support (SBS)
*.... 4-189
Fremaddetekterende kamera
(FSC)
*.......................................4-192
Radarsensor (foran)
*................ 4-197
Radarsensorer (bag)
*................ 4-200
Ultralydssensor (bag)............... 4-202
Fartpilot..........................................4-203
Fartpilot
*...................................4-203
System til overvågning af
dæktryk.......................................... 4-208
System til overvågning af
dæktryk
*................................... 4-208
Dieselpartikelfilter (SKYACTIV-D 1.5,
SKYACTIV-D 2.2)......................... 4-211
Dieselpartikelfilter (SKYACTIV-D
1.5, SKYACTIV-D 2.2)............ 4-211
Bakskærm...................................... 4-212
Bakskærm
*............................... 4-212
Parkeringsfølersystem.................. 4-220
Parkeringsfølersystem
*.............4-220
4-2*Visse modeller.

SignalAdvarselSide
(Orange)
*Advarselslampe for MRCC-systemet (Mazda Radar Cruise Con-
trol)7-35
*Advarselslampe for Lane Departure Warning System (LDWS)*17-35
*Advarselslampe for Lane-keep Assist System (LAS) og Lane De-
parture Warning System (LDWS)*17-35
*Advarselslampe for LED-forlygter*17-35
(Orange)
*Advarselslampe for Smart Brake Support/Smart City Brake Sup-
port (SBS/SCBS)*17-40
Advarselslampe for lavt brændstofniveau 7-40
*Advarselslampe for 120 km/t.*17-40
Advarselslampe sele (forsæde) 7-40
(Rød)Advarselslampe for sele (bagsæde) 7-40
*Advarselslampe for lavt sprinklervæskeniveau7-40
*Advarselslampe for åbne døre7-40
*1 Lampen tændes, når tændingen slås til til en driftskontrol, og slukkes et par sekunder
senere, eller når motoren startes. Hvis lampen ikke tændes, eller den forbliver tændt,
skal du få bilen efterset hos en fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
*2 Lampen tændes kontinuerligt, når parkeringsbremsen aktiveres.
Under kørsel
Instrumentpanel og display
*Visse modeller.4-43

Bakkestartshjælp (HLA)*
Bakkestartshjælp (HLA) er en funktion,
der hjælper føreren med at accelerere fra
stop midt på en hældning. Når føreren
slipper bremsepedalen og trykker
speederen ned, mens bilen er på en
hældning, forhindrer funktionen bilen i at
rulle. Bremsekraften bevares automatisk,
når bremsepedalen slippes på en stejl
hældning.
I biler med manuelt gear fungerer
bakkestartshjælp (HLA) på en
nedadhældning, når gearstangen står i
stillingen R (bakgear) og på en
opadgående hældning, når gearstangen er i
en anden stilling end R (bakgear).
I biler med automatgear fungerer Hill
Launch Assist (HLA) på en
nedadhældning, når gearvælgeren står i
positionen R (bakgear) og på en
opadgående hældning, når gearvælgeren er
i et fremadgående gear.
ADVARSEL
Stol ikke blindt på bakkestartshjælpen
(HLA):
Bakkestartshjælp (HLA) er en
tilbehørsenhed til acceleration fra
standsning på en hældning. Systemet
er kun aktivt i ca. to sekunder, og
derfor kan det være farligt blindt at
stole på systemet, når der accelereres
fra stop, fordi bilen uventet kan
bevæge sig (rulle) og forårsage en
ulykke.
Bilen kunne rulle afhængigt af dens
last, eller hvis den bugserer noget.
Desuden kan biler med manuelt gear
stadig rulle, afhængigt af hvordan
koblingen eller speederen bliver
betjent.
Kontrollér altid området omkring
bilen, før du starter kørslen.
BEMÆRK
•Bakkestartshjælp (HLA) vil muligvis
ikke virke på en svag hældning.
Desuden vil graden af den hældning,
som systemet vil fungere i, ændres i
forhold til bilens belastning.
•Bakkestartshjælp (HLA) fungerer
ikke, når parkeringsbremsen er
aktiveret, bilen ikke er stoppet helt,
eller koblingspedalen er sluppet.
•Under brug af bakkestartshjælp
(HLA) kan bremsepedalen føles stiv
og vibrere. Dette er ikke en
fejlfunktion.
•Bakkestartshjælp (HLA) fungerer
ikke, mens indikatorlampen
TCS/DSC er tændt.
Se afsnittet "Advarselslamper og
indikatorer" på side 4-41.
•Bakkestartshjælp (HLA) slukkes
ikke, selvom der trykkes på
kontakten DSC OFF for at slukke
TSC/DSC.
•(Automatgear)
Selvom Bakkestartshjælp (HLA) ikke
er aktiv under tomgangsstop, er
funktionen til rulningsforebyggelse
aktiv for at forhindre bilen i at rulle.
Under kørsel
Bremse
*Visse modeller.4-89

i-ACTIVSENSE*
i-ACTIVSENSE er en fællesbetegnelse for en række avancerede sikkerheds- og
førerstøttesystemer, der benytter et fremadrettet detektorkamera (FSC) og radarsensorer.
Disse systemer består af aktive sikkerhedssystemer og førkollisionssikkerhedssystem.
Disse systemer er designet til at assistere føreren i sikker kørsel ved at reducere belastningen
af føreren og hjælpe med at undgå kollisioner eller reducere deres alvorsgrad. Men da hvert
system dog har sine begrænsninger, skal du altid køre forsigtigt og ikke stole udelukkende
på systemerne.
tActive Safety Technology
Active Safety Technology støtter sikker kørsel ved at hjælpe føreren med at genkende
potentielle farer og undgå ulykker.
Støttesystemer til føreropmærksomhed
Nattesigtbarhed
Justerbart forlygtesystem (AFS)............................................................................... side 4-108
Adaptive LED-forlygter............................................................................................ side 4-109
Registrering i venstre/højre side og i bagsiden
Lane Departure Warning System (LDWS)................................................................ side 4-112
BSM (overvågning af blind vinkel)........................................................................... side 4-118
Genkendelse af vejskilte
Traffic Sign Recognition System (TSR)................................................................... side 4-125
Registrering af afstand mellem biler
Distance Recognition Support System (DRSS)........................................................ side 4-132
Detektion af førertræthed
Driver Attention Alert (DAA).................................................................................. side 4-134
Detektion af forhindringer bag bilen ved kørsel ud af en parkeringsplads
Rear Cross Traffic Alert (RCTA)..............................................................................side 4-137
Kørselshjælpsystemer
Afstand mellem biler
Mazda Radar Cruise Control (MRCC)..................................................................... side 4-141
Vognbaneskift
Lane-keep Assist System (LAS)............................................................................... side 4-153
Under kørsel
i-ACTIVSENSE
*Visse modeller.4-105

Rear Cross Traffic Alert (RCTA)*
Rear Cross Traffic Alert (RCTA) er beregnet til at assistere føreren med at kontrollere
området bag bilen til begge sider, mens bilen bakkes. Dette gøres ved at advare føreren om
tilstedeværelsen af køretøjer, der nærmer sig bagfra.
Rear Cross Traffic Alert (RCTA) detekterer køretøjer, der nærmer sig fra bilens venstre og
højre side, mens bilen bakkes ud fra en parkeringsbås, og giver føreren besked om mulig
fare ved at aktivere advarselslamperne og advarselslyden for Blind Spot Monitoring (BSM).
Detektionsområder
Din bil
Under kørsel
i-ACTIVSENSE
*Visse modeller.4-137

•Der er placeret lange bagageemner eller last på påmonterede tagskinner, som dækker
det fremaddetekterende kamera (FSC).
•Udstødningsgas fra køretøjet foran, sand, sne og vanddampe, der stiger op fra
kloakdæksler og gitre, og vand sprøjtet ud i luften.
•Ved bugsering af et køretøj med fejl.
•Bilen køres med dæk med betydelig forskellig slitage.
•Bilen køres på hældninger eller ujævne veje.
•Der er vandpytter på vejen.
•Omgivelserne er mørke, f.eks. om natten, tidlig aften eller tidlig morgen eller i en
tunnel eller et parkeringshus.
•Lysstyrken af belysningen fra forlygterne reduceres, eller forlygternes belysning er
forringet pga. snavs eller en afvigende optisk akse.
•Målobjektet kommer ind i det fremaddetekterende kameras (FSC) blindvinkel.
•En person eller et objekt kommer pludseligt ind på vejen fra siden eller skærer lige
ind foran dig.
•Du skifter vognbaner og nærmer dig et køretøj forude.
•Når der køres ekstremt tæt på målobjektet.
•Når snekæder eller reservehjul er monteret.
•Køretøjet forude har en speciel form. For eksempel et køretøj, der trækker et
trailerhus eller en båd, eller et køretøjsvogn, der bærer et køretøj, hvis front peger
bagud.
•Hvis det fremaddetekterende kamera (FSC) ikke kan betjenes normalt på grund af
baglys eller tåge, standses de systemfunktioner, der er relateret til det
fremaddetekterende kamera (FSC) midlertidigt, og følgende advarselslys tændes. Dette
er dog ikke et tegn på defekter.
•Orange advarselslampe for adaptive LED-forlygter
•Advarselslampe for Lane-keep Assist System (LAS) og Lane Departure Warning
System (LDWS)
•Orange advarselslampe for Smart Brake Support/Smart City Brake Support (SBS/
SCBS)
•Hvis det fremaddetekterende kamera (FSC) ikke kan betjenes normalt på grund af høje
temperaturer, standses de systemfunktioner, der er relateret til det fremaddetekterende
kamera (FSC) midlertidigt, og følgende advarselslys tændes. Dette er dog ikke et tegn
på defekter. Afkøl området omkring det fremaddetekterende kamera (FSC), f.eks. ved
at tænde airconditionanlægget.
•Orange advarselslampe for adaptive LED-forlygter
•Advarselslampe for Lane-keep Assist System (LAS) og Lane Departure Warning
System (LDWS)
•Orange advarselslampe for Smart Brake Support/Smart City Brake Support (SBS/
SCBS)
Under kørsel
i-ACTIVSENSE
4-195
