•Advarsler for Driver Attention Alert (DAA)
Se Driver Attention Alert (DAA) på side 4-134.
•Betjeningsbetingelser for fartpilot
Se afsnittet "Fartpilot" på side 4-203.
•Navigationsvejledning (biler med navigationssystem)
•Indikator for hastighedsgrænse (biler med navigationssystem)
•Kørehastighed
Hver indstilling/justering af Active Driving Display kan udføres på midterdisplayet.
1. Tryk på ikonet
på startskærmen, og få vist skærmen Indstillinger.
2. Vælg fanen AD-disp.
3. Vælg det ønskede punkt, og foretage indstillingen/justeringen.
•Metode til justering af skærmens lysstyrke (automatisk/manuelt)
•Indledende indstillinger for skærmens lysstyrke (automatisk justering er valgt)
•Justering af skærmens lysstyrke (manuel justering er valgt)
•Displayposition for Active Driving Display (displayhøjde)
•Justering af vinklen af Active Driving Display (korrektion af displayvinkel)
•Kombinationen af vejnavnsvisning, vognbanevejledning og sving-for-sving (TBT) kan
ændres. (navigationsvejledning)
•Active Driving Display TIL/FRA (indikation)
•Nulstil indstillinger (nulstil)
BEMÆRK
Vejnavnet vises muligvis ikke, afhængigt af marked og område.
Under kørsel
Instrumentpanel og display
4-40

Traffic Sign Recognition System (TSR)*
Traffic Sign Recognition System (TSR) er med til at forebygge, at føreren overser
trafikskilte, og understøtter mere sikker kørsel ved at vise trafikskilte på Active Driving
Display, som genkendes af det fremaddetekterende kamera (FSC) eller optages i
navigationssystemet, mens bilen køres.
Hvis bilens hastighed overstiger det fartskilt, der vises på Active Driving Display under
kørslen, informerer systemet føreren vha. indikationen på Active Driving Display og en
advarselslyd.
Traffic Sign Recognition System (TSR) viser hastighedsgrænsen (inkl. hjælpeskilte) og
angiver ikke skilte.
BEMÆRK
•Traffic Sign Recognition System (TSR) er ikke understøttet i nogle lande eller
områder. Kontakt en fagekspert, for at få oplysninger om understøttede lande eller
områder. Vi anbefaler et autoriseret Mazda-værksted.
•Traffic Sign Recognition System (TSR) er kun aktivt, hvis SD-kortet til
navigationssystemet (original fra Mazda) er sat i SD-kortpladsen. Kontakt en
fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
Under kørsel
i-ACTIVSENSE
*Visse modeller.4-125

ADVARSEL
Kontrollér altid trafikskilte visuelt under kørslen.
Traffic Sign Recognition System (TSR) er med til at forebygge, at føreren overser
trafikskilte, og understøtter mere sikker kørsel. Afhængigt af vejrbetingelserne eller
problemer med trafikskilte bliver et trafikskilt muligvis ikke genkendt, eller der kan
vises et andet trafikskilt end det faktiske. Det er altid dit ansvar som fører at kontrollere
trafikskilte. I modsat fald kan det resultere i en uventet ulykke.
BEMÆRK
•Traffic Sign Recognition System (TSR) er ikke aktivt, hvis der er fejl i det
fremaddetekterende kamera (FSC).
•Under følgende betingelser vil Traffic Sign Recognition System (TSR) muligvis ikke
fungere normalt:
•Et objekt, der er placeret på instrumentpanelet, reflekteres i forruden og registreres af
kameraet.
•Der er placeret tung bagage i bagagerummet eller på bagsædet, og bilen hælder.
•Dæktrykkene er ikke justeret til det specificerede tryk.
•Der er monteret andre dæk end standarddækkene.
•Bilen køres på til- eller frakørslen til/fra rastepladsen eller betalingsstationen på
motorvejen.
•Når den omgivende lysstyrke pludselig ændres, f.eks. ved indkørsel i eller udkørsel
fra en tunnel.
•Belysningen fra forlygterne reduceres som følge af snavs, eller den optiske akse
afviger.
•Forruden er snavset eller dugget.
•Forruden og kameraet er dugget (vanddråber).
•Der er rettet stærkt lys på bilens forende (baglys eller fjernlys fra modkørende
køretøjer).
•Bilen er midt i et skarpt sving.
•Stærkt lys reflekteres tilbage fra vejoverfladen.
•Et trafikskilt er i en position, der gør det svært at reflektere lyset fra bilens forlygter,
f.eks. når bilen køres om natten eller inde i en tunnel.
•Bilen køres under vejrforhold som regn, tåge eller sne.
•De lagrede kortdata til navigationssystemet er ikke opdaterede.
•Kameraet kan ikke optage billedet af et trafikskilt.
•Et trafikskilt er tilsløret af mudder eller sne.
•Et trafikskilt er skjult af træer eller et køretøj.
•Et trafikskilt er delvist i skygge.
•Et trafikskilt er bøjet eller forvrænget.
Under kørsel
i-ACTIVSENSE
4-126

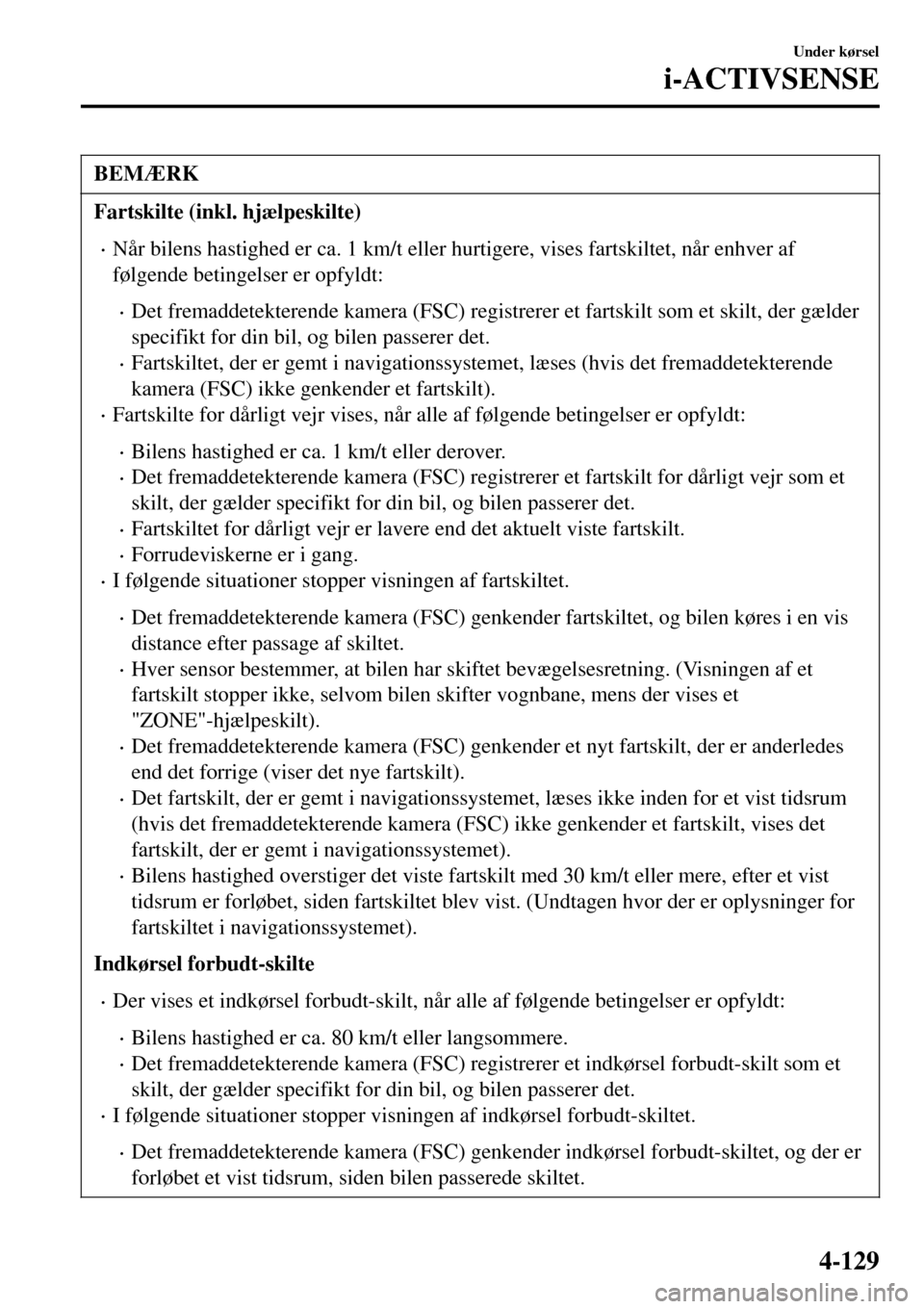

BEMÆRK
Fartskilte (inkl. hjælpeskilte)
•Når bilens hastighed er ca. 1 km/t eller hurtigere, vises fartskiltet, når enhver af
følgende betingelser er opfyldt:
•Det fremaddetekterende kamera (FSC) registrerer et fartskilt som et skilt, der gælder
specifikt for din bil, og bilen passerer det.
•Fartskiltet, der er gemt i navigationssystemet, læses (hvis det fremaddetekterende
kamera (FSC) ikke genkender et fartskilt).
•Fartskilte for dårligt vejr vises, når alle af følgende betingelser er opfyldt:
•Bilens hastighed er ca. 1 km/t eller derover.
•Det fremaddetekterende kamera (FSC) registrerer et fartskilt for dårligt vejr som et
skilt, der gælder specifikt for din bil, og bilen passerer det.
•Fartskiltet for dårligt vejr er lavere end det aktuelt viste fartskilt.
•Forrudeviskerne er i gang.
•I følgende situationer stopper visningen af fartskiltet.
•Det fremaddetekterende kamera (FSC) genkender fartskiltet, og bilen køres i en vis
distance efter passage af skiltet.
•Hver sensor bestemmer, at bilen har skiftet bevægelsesretning. (Visningen af et
fartskilt stopper ikke, selvom bilen skifter vognbane, mens der vises et
"ZONE"-hjælpeskilt).
•Det fremaddetekterende kamera (FSC) genkender et nyt fartskilt, der er anderledes
end det forrige (viser det nye fartskilt).
•Det fartskilt, der er gemt i navigationssystemet, læses ikke inden for et vist tidsrum
(hvis det fremaddetekterende kamera (FSC) ikke genkender et fartskilt, vises det
fartskilt, der er gemt i navigationssystemet).
•Bilens hastighed overstiger det viste fartskilt med 30 km/t eller mere, efter et vist
tidsrum er forløbet, siden fartskiltet blev vist. (Undtagen hvor der er oplysninger for
fartskiltet i navigationssystemet).
Indkørsel forbudt-skilte
•Der vises et indkørsel forbudt-skilt, når alle af følgende betingelser er opfyldt:
•Bilens hastighed er ca. 80 km/t eller langsommere.
•Det fremaddetekterende kamera (FSC) registrerer et indkørsel forbudt-skilt som et
skilt, der gælder specifikt for din bil, og bilen passerer det.
•I følgende situationer stopper visningen af indkørsel forbudt-skiltet.
•Det fremaddetekterende kamera (FSC) genkender indkørsel forbudt-skiltet, og der er
forløbet et vist tidsrum, siden bilen passerede skiltet.
Under kørsel
i-ACTIVSENSE
4-129

Kontakter omkring kommandoenhedens greb
Følgende handlinger kan udføres ved at trykke på kontakterne omkring kommandoenhedens
greb.
: Viser startskærmen.
: Viser underholdningsskærmen.
: Viser navigationsskærmen (kun biler med navigationssystem). Se brugervejledningen
for at få oplysninger om betjening af navigationsskærmen. Hvis SD-kortet til
navigationssystemet ikke er indsat, vises kompasset, der viser den retning, bilen bevæger sig
i.
: Viser favoritter-skærmen. Tryk længe for at gemme specielle elementer som en favorit.
(Radio, telefonbog og destination i navigationssystemet kan programmeres).
: Går tilbage til forrige skærm.
Betjening af kontrolknap

(Valg af ikoner på skærm)
1. Vip eller drej kommandoenhedens greb, og bevæg markøren til det ønskede ikon.
2. Tryk på kommandoenhedens greb, og tryk på ikonet.
BEMÆRK
Betjening af kommandoenhedens greb med et langt tryk er også muligt for visse
funktioner.
Funktioner i kabine
Audiosystem
5-45

tStartskærm
IkonFunktion
Anvendelser
Oplysninger, f.eks. gennemsnitlig brændstoføkonomi, vedligeholdelse og advarsler, kan
verificeres.
Skærmvisningen kan variere afhængigt af hældning og specifikationer.
Underholdning
Betjener audio, f.eks. radio og CD'er. Den senest anvendte lydkilde vises. En lydkilde, der
ikke kan bruges på det pågældende tidspunkt, springes over, og den forrige lydkilde vises.
Du ændrer lydkilden ved at vælge ikonet
, der vises nederst på skærmen.
Kommunikation
Der er Bluetooth®-relaterede funktioner tilgængelige.
Navigation
Navigationsskærmen vises (biler med navigationssystem).
Hvis SD-kortet til navigationssystemet ikke er indsat, vises kompasset, der viser den ret-
ning, bilen bevæger sig i.
Kompasset viser eventuelt ikke den rigtige retning, når bilen er standset eller kører lang-
somt.
Indstillinger
Menu med generelle indstillinger (f.eks. display, lyd, Bluetooth® og sprog).
Skærmvisningen kan variere afhængigt af hældning og specifikationer.
Funktioner i kabine
Audiosystem
5-48

tAfbryderkontakt*
Tryk én gang på afbryderkontakten () for
at afbryde lyden midlertidigt. Tryk på
knappen igen for at tænde for lyden igen.
BEMÆRK
Hvis tændingen slukkes, mens lyden er
afbrudt, ophæves afbrydelsen. Når
motoren startes igen, er lyden derfor
ikke afbrudt. Tryk på afbryderkontakten
(
) for at afbryde den igen.
AUX/USB
Der kan høres lyd fra bilens højttalere ved
at slutte en almindelig bærbar audioenhed
til AUX-bøsningen.
Der kræves et almindeligt stereo-minijack
(3,5
) uden impedans. Kontakt en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.
Desuden kan lyd afspilles fra bilens
audioenhed ved at slutte en USB-enhed til
USB-porten.
BEMÆRK
(Type C/type D)
SD-kortpladsen er til
navigationssystemet. På biler med
navigationssystem indsætte SD-kortet
(original Mazda) med gemte kortdata
på SD-kortpladsen og bruges.
Type A/type B (uden CD-afspiller)

AUX-bøsning/USB-port
Funktioner i kabine
Audiosystem
*Visse modeller.5-69

Underholdningsrelateret (audio) kommando
TalekommandoFunktionTilsvaren-
de lydkilde
(Go to/Play) AM (Radio) ((Gå til/afspil) AM (Ra-
dio))Skifter lydkilden til AM-radio. Alle
(Go to/Play) FM (Radio) ((Gå til/afspil) FM (Radio)) Skifter lydkilden til FM-radio. Alle
(Go to/Play) DAB (Radio) ((Gå til/afspil) DAB (Ra-
dio))Skifter lydkilden til DAB-radio. Alle
(Go to/Play) Bluetooth (Audio) ((Gå til/afspil)
Bluetooth (audio))Skifter lydkilden til BT-lyd. Alle
(Go to/Play) Aha (Radio) ((Gå til/afspil) Aha (Ra-
dio))Skifter lydkilden til Aha™-radio. Alle
(Go to/Play) Stitcher ((Gå til/afspil) Stitcher) Skifter lydkilden til Stitcher™-radio. Alle
(Go to/Play) USB 1 ((Gå til/afspil) USB 1) Skifter lydkilden til USB 1. Alle
(Go to/Play) USB 2 ((Gå til/afspil) USB 1) Skifter lydkilden til USB 2. Alle
Play Playlist {Playlist name} (Afspil afspilningsliste
{Navn på afspilningsliste})Afspiller den valgte afspilningsliste. USB
Play Artist {Artist name} (Afspil kunstner {Navn på
kunstner})Afspiller den valgte kunstner. USB
Play Album {Album name} (Afspil album {Navn på
album})Afspiller det valgte album. USB
Play Genre {Genre name} (Afspil genre {Navn på
genre})Afspiller den valgte genre. USB
Play Folder {Folder name} (Afspil mappe {Navn på
mappe})Afspiller den valgte mappe. USB
Navigationsrelateret kommando*
Se den separate brugervejledning til navigationssystemet for at få oplysninger om
talekommandoer til navigationsskærmen.
BEMÆRK
•Nogle kommandoer kan ikke bruges ved visse typer og specifikationer.
•Nogle kommandoer kan ikke bruges ved visse enhedstilslutningsforbindelser og
brugsbetingelser.
•Kommandoerne er eksempler på tilgængelige kommandoer.
Funktioner i kabine
Bluetooth®
*Visse modeller.5-113
