2016 MAZDA MODEL 3 HATCHBACK Gearkasse olie

•(Manuelt gear)
•Bilens hastighed er 3 km/t eller mindre.
•Gearstangen er i neutral position.
•Koblingen er ikke trykket ned.
•(Automatgear)
•Bilen stoppes.
•Gearvælgeren er i positionen D eller M (ikke i tilstanden fast 2. gear).
•Gearolien til automatgearkassen er tilstrækkelig varm.
•Temperaturen af gearolien til automatgearkassen er ikke unormalt høj.
•Rattet er næsten i lige fremadrettet position (tomgang stopper muligvis ikke, selvom
rattet er i lige fremadrettet position, hvis der anvendes kraft på rattet. Slip den kraft, der
udøves på rattet, for at stoppe motortomgang).
•Bilen stoppes ved at trykke bremsepedalen ned.
•Nødbremsning er ikke aktiveret.
Når systemet ikke kan betjenes
Motortomgang stopper ikke under følgende betingelser:
•Bilen er stoppet, men motoren holdes i tomgang.
•Airconditionanlægget er i drift med luftstrømstilstanden på .
•(Automatisk aircondition)
•Temperaturvælgeren for airconditionsystemet står på den koldeste indstillingsmulighed
(A/C ON).
•Der er stor forskel på temperaturen i kabinen og den temperatur, der er indstillet på
airconditionanlægget.
•Den omgivende temperatur er ekstrem høj eller lav.
•Det atmosfæriske tryk er lavt (ved kørsel i store højder).
•(Automatgear)
•Bilen er stoppet på en stejl skråning.
•Rattet er ikke i den lige fremadrettede position, mens bilen er stoppet.
•(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
•Partiklerne fjernes af dieselpartikelfilteret.
•Indlæringen af brændstofindsprøjtningsmængden udføres. (Den grønne indikatorlampe
for i-stop slukkes, når bilens hastighed før standsning er ca. 10 km/t eller mindre, og
indlæringen af brændstofindsprøjtningsmængde udføres, mens bilen er stoppet).
Under kørsel
Start/stop af motoren
4-15

Ty p e C
Indikator for manuelt gearskifte Gearpositionsindikation
BEMÆRK
•Hvis der ikke kan skiftes ned i gear
under kørsel ved højere hastigheder,
blinker gearpositionsindikatoren to
gange for at signalere, at der ikke kan
skiftes ned i gear (for at beskytte
gearkassen).
•Hvis gearolietemperaturen bliver for
høj, er det muligt, at gearkassen
automatisk skifter til automatisk
tilstand, hvorved den manuelle
tilstand annulleres, og
gearpositionsindikatoren slukkes.
Dette er en normal funktion til
beskyttelse af automatgearet. Når
gearolietemperaturen er faldet,
tændes gearpositionsindikatoren igen
og kørsel i manuel tilstand
gendannes.
ttGearskifteindikator (GSI)*
Gearskifteindikatoren hjælper dig med at
opnå optimal brændstoføkonomi og jævn
kørsel. Den viser den valgte gearposition
på instrumentpanelet og giver føreren
besked om at ændre til den mest passende
gearposition i forhold til de faktiske
køreforhold.
Valgt gearposition Passende gearposition
IndikationTilstand
Tal Den valgte gearposition vises.
og talDet anbefales at skifte op eller
ned til den angivne gearposition.
FORSIGTIG
Stol ikke udelukkende på de
anbefalinger om op/ned-skifte, som
angives af indikatorerne. Den faktiske
kørselssituation kan kræve andre
skiftehandlinger end de angivne. Du
kan forebygge risikoen for uheld ved at
vurdere vej- og trafikforhold korrekt,
før du skifter.
BEMÆRK
Gearskifteindikatoren slukkes, når
følgende handlinger udføres.
•Bilen stoppes.
•Manuel gearskiftetilstand er
annulleret.
Under kørsel
Automatgear
*Visse modeller.4-57

6Vedligeholdelse og pleje
Sådan holder du din Mazda i topform.
Vigtige oplysninger............................ 6-2
Indledning..................................... 6-2
Regelmæssig vedligeholdelse............ 6-3
Regelmæssig
vedligeholdelse............................. 6-3
Vedligeholdelsesovervågning..... 6-17
Ejerens vedligeholdelse................... 6-19
Forholdsregler ved ejerens
vedligeholdelse........................... 6-19
Motorhjelm................................. 6-21
Overblik over motorrummet....... 6-23
Motorolie.................................... 6-25
Motorkølervæske........................ 6-32
Bremse-/koblingsvæske..............6-35
Gearolie til automatgear (4-gears
gearkasse)................................... 6-36
Sprinklervæske........................... 6-37
Smøring af karrosseridele........... 6-38
Viskerblade................................. 6-39
Batteri......................................... 6-43
Udskiftning af nøglebatteri......... 6-46
Dæk.............................................6-48
Pærer........................................... 6-53
Sikringer..................................... 6-71
Pleje af eksteriør.............................. 6-76
Udvendig pleje............................6-76
Indvendig pleje........................... 6-82
6-1

Gearolie til automatgear
(4-gears gearkasse)
tKontrol af oliestand i automatisk
gearkasse
Oliestanden i den automatiske gearkasse
skal kontrolleres regelmæssigt. Mål den
vha. følgende procedure:

Oliestanden varierer med temperaturen.
Oliestanden skal kontrolleres, når bilen stå
stille, med motoren i tomgang og ved
normal driftstemperatur.
1. Parkér på en jævn overflade, og træk
parkeringsbremsen.
2. Start motoren, og træd bremsepedalen
ned.
3. Flyt gearstangen gennem samtlige
positioner, og stil den på P.
ADVARSEL
Sørg for at træde bremsepedalen ned,
inden gearstangen flyttes:
Det er farligt at flytte gearstangen
uden først at have trådt bremsepedalen
ned. Bilen kan bevæge sig pludseligt
og forårsage en ulykke.
4. Lad motoren gå i tomgang, træk
oliepinden ud, tør den ren, og sæt den i
igen.
5. Træk den ud igen.
Den korrekte væskestand fremgår af
oliepinden som følger.

A
B Fuld
Fuld Lav
Lav
Skala A (varm olie)
Når der er kørt i bilen, og gearolien har
opnået normal driftstemperatur (ca. 65°C),
skal oliestanden være mellem Fuld og Lav.
Skala B (kold olie)
Når der ikke er kørt i bilen, og
udendørstemperaturen er ca. 20°C, skal
oliestanden være mellem Fuld og Lav.
FORSIGTIG
•Skalaen for kold olie bør kun bruges
som referencepunkt.
•Hvis udendørstemperaturen er under
ca. 20 °C, skal du starte motoren og
kontrollere oliestanden, når motoren
har nået normal driftstemperatur.
•Hvis bilen har kørt i længere tid ved
høj hastighed eller i bytrafik i varmt
vejr, bør oliestanden først
kontrolleres, når bilen er standset, og
olien har kølet af i 30 minutter.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-36

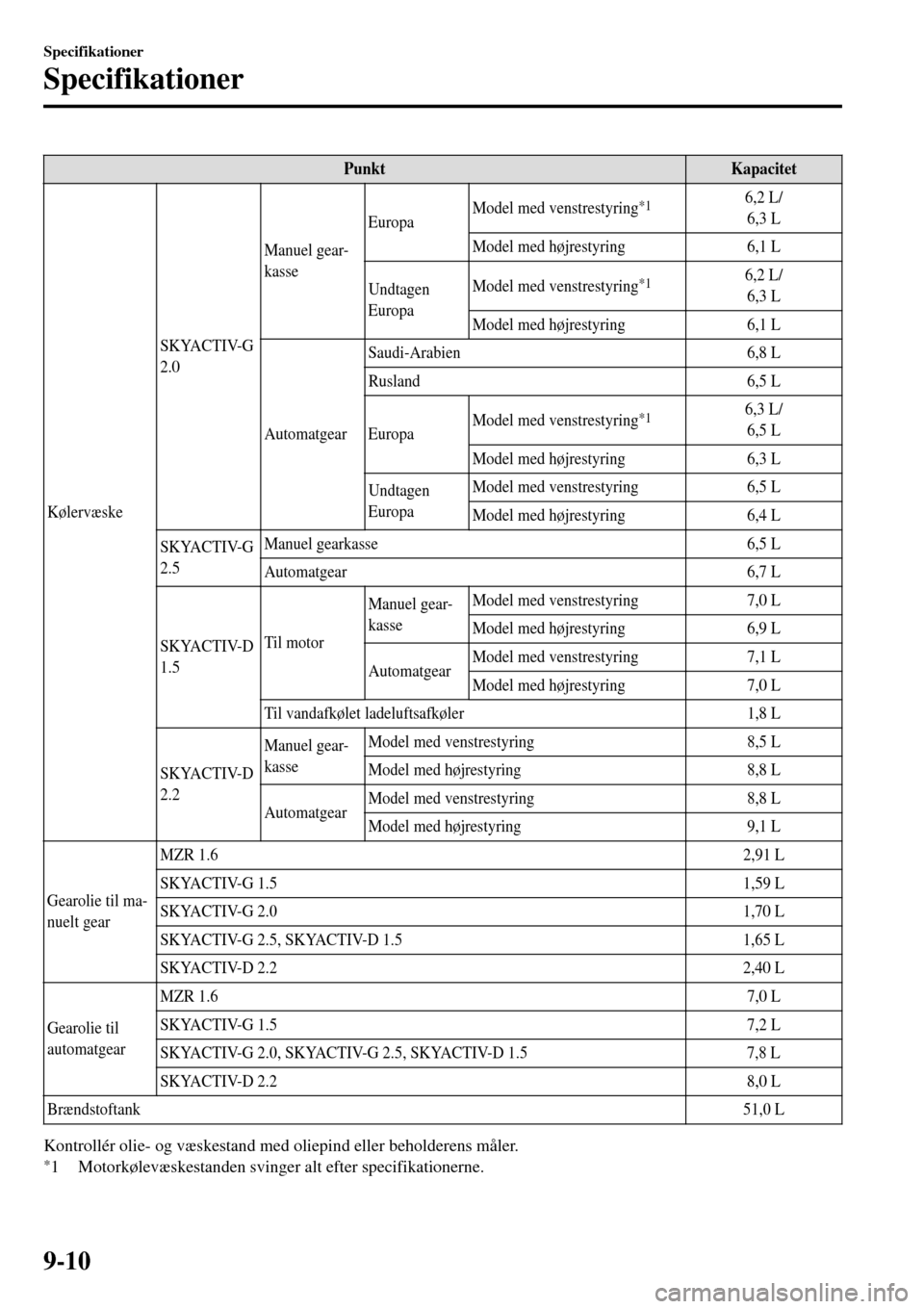

PunktKapacitet
KølervæskeSKYACTIV-G
2.0Manuel gear-
kasseEuropaModel med venstrestyring
*16,2 L/
6,3 L
Model med højrestyring 6,1 L
Undtagen
EuropaModel med venstrestyring
*16,2 L/
6,3 L
Model med højrestyring 6,1 L
AutomatgearSaudi-Arabien 6,8 L
Rusland 6,5 L
EuropaModel med venstrestyring
*16,3 L/
6,5 L
Model med højrestyring 6,3 L
Undtagen
EuropaModel med venstrestyring 6,5 L
Model med højrestyring 6,4 L
SKYACTIV-G
2.5Manuel gearkasse 6,5 L
Automatgear 6,7 L
SKYACTIV-D
1.5Til motorManuel gear-
kasseModel med venstrestyring 7,0 L
Model med højrestyring 6,9 L
AutomatgearModel med venstrestyring 7,1 L
Model med højrestyring 7,0 L
Til vandafkølet ladeluftsafkøler 1,8 L
SKYACTIV-D
2.2Manuel gear-
kasseModel med venstrestyring 8,5 L
Model med højrestyring 8,8 L
AutomatgearModel med venstrestyring 8,8 L
Model med højrestyring 9,1 L
Gearolie til ma-
nuelt gearMZR 1.62,91 L
SKYACTIV-G 1.5 1,59 L
SKYACTIV-G 2.0 1,70 L
SKYACTIV-G 2.5, SKYACTIV-D 1.5 1,65 L
SKYACTIV-D 2.2 2,40 L
Gearolie til
automatgearMZR 1.67,0 L
SKYACTIV-G 1.5 7,2 L
SKYACTIV-G 2.0, SKYACTIV-G 2.5, SKYACTIV-D 1.5 7,8 L
SKYACTIV-D 2.2 8,0 L
Brændstoftank51,0 L
Kontrollér olie- og væskestand med oliepind eller beholderens måler.*1 Motorkølevæskestanden svinger alt efter specifikationerne.
Specifikationer
Specifikationer
9-10
