2016 Lexus IS300h service

681-2. Hybridsystem
OM53D89SE

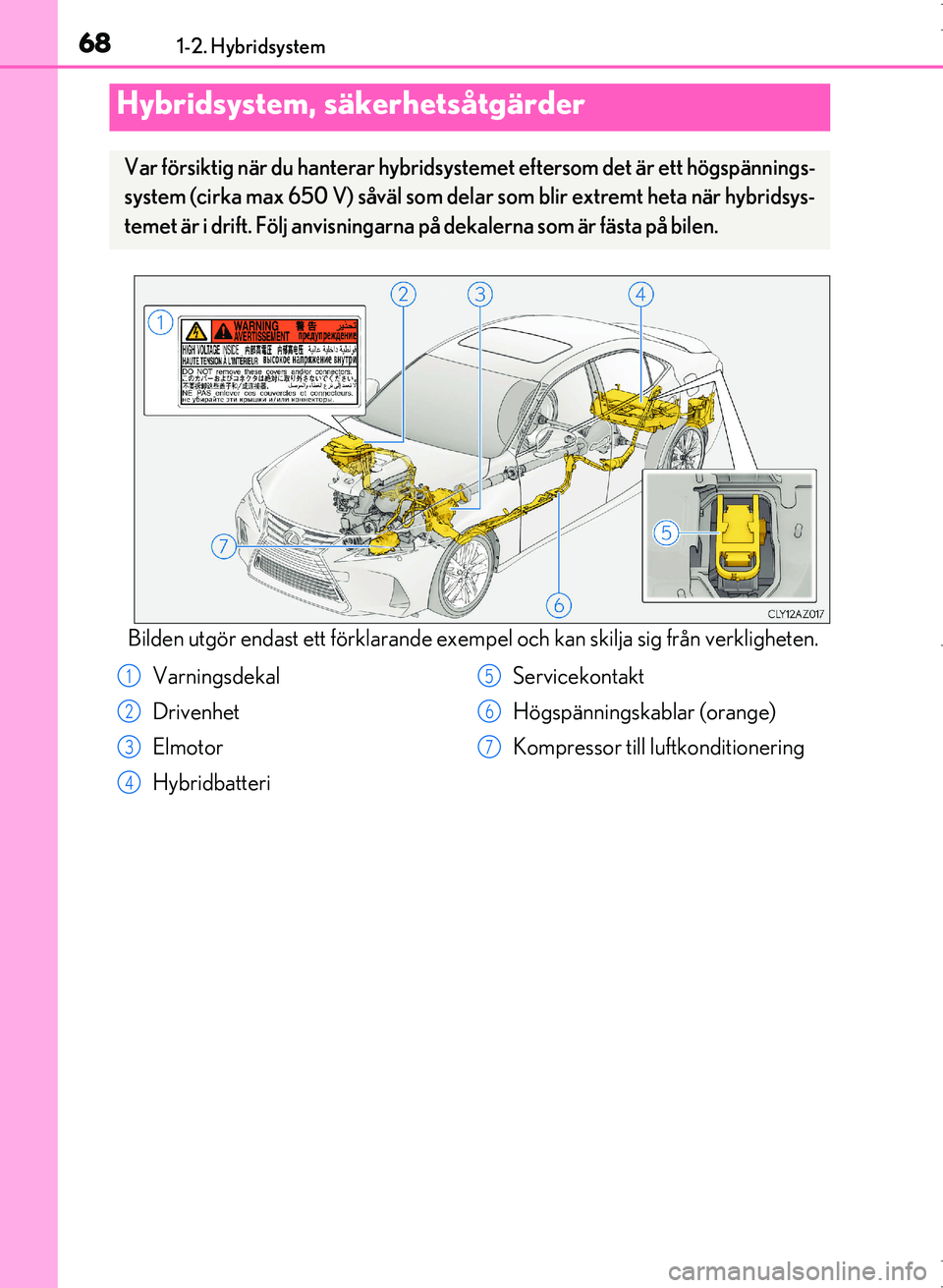

Bilden utgör endast ett förklarande exempel och kan skilja sig från verkligheten.
Hybridsystem, säkerhetsåtgärder
Var försiktig när du hanterar hybridsystem et eftersom det är ett högspännings-
system (cirka max 650 V) såväl som delar som blir extremt heta när hybridsys-
temet är i drift. Följ anvisningarna på dekalerna som är fästa på bilen.
Varningsdekal
Drivenhet
Elmotor
Hybridbatteri Servicekontakt
Högspänningskablar (orange)
Kompressor till luftkonditionering1
2
3
4
5
6
7
OM53D89SE.book Page 68 Monda
y, November 14, 2016 7:18 PM

711-2. Hybridsystem
1
Trygghet och säkerhet
OM53D89SE
VARNING
■Säkerhetsåtgärder vid högspänning
Denna bil har både likström (DC) och växelström (AC) med hög spänning samt ett 12-volt-
system. Både likström och växelström är mycket farliga och kan orsaka svåra brännskador
eller elektriska stötar vilket kan leda till svåra eller livshotande skador.
●Du ska aldrig vidröra, ta isär, demontera eller byta ut högspänningskomponenter,
högspänningskablar eller deras anslutningar.
●Hybridsystemet kan bli mycket varmt efter start efte rsom det utnyttjar högspänning.
Var mycket försiktig med såväl högspänningen som den höga temperaturen och lyd
alltid texten på varningsdeka lerna som är fästa på bilen.
■Försiktighet vid bilolyckor
Observera följande säkerhetsanvisningar för att minska risken fö r svåra eller livsho-
tande skador:
●Kör av bilen från vägen, an sätt parkeringsbromsen, för växelspaken till läge P och
stäng av hybridsystemet.
●Rör aldrig högspänningskomponenter, kablar och anslutningsdon.
●Rör aldrig elkablar som sticker ut utanför eller inne i bilen. Du kan få en livsfarlig elek-
trisk stöt. Rör aldrig någon kabel i elsystemet.
●Om vätska läcker ut från någon del av bilen får du inte röra vätskan. Det kan vara
starkt alkalisk elektrolyt från hybridbatteriet. Om du får vätska på huden eller i ögo-
nen ska du omedelbart skölja bort den me d stora mängder vatten eller, om möjligt,
med borsyrelösning. Uppsök omedelbart läkare.
●Om det skulle börja brinna i hybridbile n ska du lämna den snarast möjligt. Använd
aldrig en brandsläckare som inte är avsedd för elektrisk brand. Även en liten mängd
vatten kan vara farligt.
●Om din bil måste bogseras sk a bakhjulen vara upplyfta från marken. Om hjulen, som
är anslutna till elmotorn, är på marken under bogsering kan motorn fortsätta att
generera elektricitet. De t kan orsaka brand. (→Sid. 524)
●Undersök noggrant marken under bilen. Om du upptäcker att vätska har runnit ner
på marken kan bränslesystemet vara skadat. Lämna bilen snarast möjligt.
●Försök aldrig öppna inspektionsöppningen tillservicekontakten som är placerad under
golvpanelen i bagagerummet. Servicekon-
takten, som är en del av högspänningssyste-
met, ska bara användas vid servicetillfällen.
OM53D89SE.book Page 71 Monda y, November 14, 2016 7:18 PM

4045-10. Telefonbok
OM53D89SE
Gå till ”Inställningar för meddelandefunktioner”: ”MENU”, knapp → ”Inställ-
ningar” → ”Telefon” → ”Inställningar för meddelandefunktioner”
Välj för att ställa in meddelandeö-
verföring från mobiltelefon På/Av
Välj för att ställa in visning av med-
delande om SMS/MMS På/Av
Välj för att ställa in visning av ny e-
post På/Av
Tryck för att ställa in signaturfunktio-
nen På/Av.
Välj för att ställa in funktionen för
mobiltelefonens lässtatus På/Av.
Ändra visning av inkommande
SMS/MMS.
Ändra visningen av inkommande e-
post.
Ändra kontots namn till ”Service
name” (namn från den anslutna
enheten) eller ”Fast namn” (förin-
ställda namn).
■Återställa grundinställningarna
För kontrollen åt vänster och välj ”Defaults” på skärmen ”Inställningar för meddelande-
funktioner”.
Inställningar för meddelanden
1
2
3
4
5
6
7
8
OM53D89SE.book Page 404 Monday, November 14, 2016 7:18 PM

4065-11. Bluetooth®
OM53D89SE
Ringa/ta emot ett samtal
När du använder telefonboken
Vid användning av Bluetooth® meddelandefunktion
Ett samtal kan inte ringas/tas emot.
Din bil är i ett område utan täckning.
→Flytta bilen tills ”No service” försvinner från displayen.
Telefonboksdata kan inte över föras manuellt/automatiskt.
Automatisk telefonboksöverföring är inställd på avstängt läge i det här systemet.
→Ställ in den automatiska funktionen för överföring av kontakter i systemet till
påslaget läge. ( →Sid. 401)
Lösenord har inte angivits på mobiltelefonen.
→ Ange lösenordet på mobilt elefonen om det efterfrågas (ursprungligt lösenord:
1234).
Överföringen på mobiltelefonen har inte avslutats.
→ Avsluta överföringen på mobiltelefonen (godkänn överföringen på telefonen).
Telefonboksdata kan inte raderas.
Automatisk telefonboksöverföring är instäl ld på aktivt läge i det här systemet.
→ Ställ in den automatiska funktionen fö r telefonboksöverföring i systemet till
avstängt läge. (→ Sid. 401)
Meddelanden kan inte ses.
Meddelandeöverföring är inte aktiverad på mobiltelefonen.
→Aktivera meddelandeöverföringen på mobiltelefonen (godkänn meddelande-
överföringen på telefonen).
Automatisk överföringsfunktion är inställd på avstängt läge i det här systemet.
→Ställ in den automatiska överföringsfunkt ionen i systemet till påslaget läge.
( → Sid. 404)
Information om nya meddelanden visas inte.
Information om mottagna SMS/MMS/E-mail i sy stemet är inställt på avstängt läge.
→ Ställ in information om mo ttagna SMS/MMS/E-mail i systemet på påslaget läge.
( → Sid. 404)
Automatisk meddelandeöverföring är inte aktiverad på mobiltelefonen.
→ Aktivera den automatiska överföri ngsfunktionen på mobiltelefonen.
OM53D89SE.book Page 406 Monday, November 14, 2016 7:18 PM

471
7
Underhåll och skötsel
OM53D89SE7-2. Underhåll
Regelbundet underhåll bör utföras vid an
givna intervall enligt serviceschemat.
Beträffande uppgifter om servicepunkter och serviceintervall, se ”Service & Garanti”
i bilhandlingarna till din Lexus.
Vilka arbeten kan du göra själv?
Vissa serviceåtgärder är så enkla att du kan utföra dem själv om du bara är litet hän-
dig och har de vanligaste verktygen.
Andra serviceåtgärder kräver däremot bå de specialverktyg och specialkunskaper.
Överlåt därför viktiga servic eåtgärder till kvalificerade fackmän. Även om du har
erfarenhet av att själv arbeta med bilar re kommenderar vi att du låter en auktoriserad
Lexus-återförsäljare eller Le xus-verkstad eller annan verkstad med motsvarande kva-
lifikationer och utrustning ut föra servicearbeten och repa rationer. Varje auktoriserad
Lexus-återförsäljare e ller Lexus-verkstad noterar utfört underhåll i bilens garantihäfte
vilket är värdefullt om du någonsin skulle be höva garantireparation. Skulle du välja att
anlita en annan välkvalificerad och välutrustad verkstad än en auktoriserad Lexus-
verkstad för reparationer elle r underhåll av din bil rekommenderar vi att du begär att
verkstaden arkiverar noteri ngar om bilens underhåll.
Underhållsbehov
Daglig skötsel och regelbundet underhåll är nödvändigt för att din bil ska vara säker
och ekonomisk att köra. Lexus rekommenderar att följande underhåll utförs:
Service enligt serviceintervall
När du själv arbetar med bilen
OM53D89SE.book Page 471 Monday, November 14, 2016 7:18 PM

4727-2. Underhåll
OM53D89SE
■Vem ska utföra underhållsservice?
För att hålla din bil i bästa möjliga skick rekommenderar Lexus att alla kontroller och
reparationer samt allt underhåll utförs av en auktoriserad Lexus-återförsäljare eller
Lexus-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
För reparationer och underhåll som täcks av bilens garanti bör du uppsöka en auktorise-
rad Lexus-återförsäljare eller Lexus-verkstad som använder Lexus originaldelar vid alla
slags reparationer. Det kan också vara förd elaktigt att använda auktoriserade Lexus-
återförsäljare eller Lexus-verkstäder för reparationer som inte täcks av bilens garanti. På
grund av att de är erfarna specialister på Lexusbilar kan medlemmar av Lexus nätverk
hjälpa dig vid alla sorts problem som kan dyka upp.
Din Lexus-återförsäljare eller Lexus-verkst ad eller annan verkstad med motsvarande
kvalifikationer och utrustning utför alla moment enligt servic eschemat – tillförlitligt och
ekonomiskt – tack vare sin erfarenhet av Lexusbilar.
■Behöver bilen repareras?
Var uppmärksam på förändringar i prestanda och ljud liksom andra tecken på att bilen
behöver omedelbar service. Nedan följer några enkla tecken på att bilen behöver service:
●Motorn misständer, går ojämnt eller knackar
●Märkbart minskad kraft i motorn
●Konstiga ljud från motorn
●Vätskeläckage under bilen (Det är dock normalt att det droppar vatten från luftkondi-
tioneringen om den just använts.)
●Avgasljudet har förändrats (Det kan tyda på farligt läckage av kolmonoxid. Kör då med
fönstren öppna och låt omedelbart kontrollera avgassystemet.)
●Lufttrycket i däcken verkar lågt, däcken tjuter onormalt i varje kurva eller är ojämnt slitna
●Bilen drar åt ena hållet vid körning på rak och jämn väg
●Konstiga ljud från fjädrar, stötdämpare eller hjulupphängning
●Minskad bromsverkan, bromspedalen känns sv ampig, pedalen går nästan ned i golvet,
bilen drar snett vid inbromsning
●Motortemperaturen ligger konstant över normalt värde ( →Sid. 87)
Om du observerar något av dessa tecken ska du snarast lämna in bilen till en auktorise-
rad Lexus-återförsäljare eller Lexus-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning. Din bil kan vara i behov av justering eller reparation.
VARNING
■Om du inte underhåller din bil
Felaktigt underhåll kan leda till allvarliga skador på bilen och i värsta fall svåra eller livs-
hotande skador.
■Hantering av 12-voltsbatteriet
12-voltsbatteriets poler och an slutna tillbehör som innehåller bly och blyföreningar, kan
orsaka hjärnskador. Tvätta händerna efter hantering. (→Sid. 484)
OM53D89SE.book Page 472 Monday, November 14, 2016 7:18 PM

473
7
Underhåll och skötsel
OM53D89SE7-3. Arbeten som du kan göra själv
Säkerhetsåtgärder när du själv arbetar med bilen
Följ anvisningarna i det här avsnittet om du utför något servicearbete på egen hand.
PunkterDelar och verktyg
12-voltsbatteriets
skick (
→Sid. 484)• Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
Kylarvätskenivån i
motorn/drivenheten
(→ Sid. 481)
• ”Toyota Super Long Life Coolant” eller likvärdig etylengly-
kolbaserad kylarvätska som inte innehåller silikat, amin, nitrit,
eller borat med hybridorganisk syrateknik med lång livs-
längd
”Toyota Super Long Life Coolant” är en färdig blandning av
50 % kylvätska och 50 % avjoniserat vatten.
• Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå
( → Sid. 478)
• ”Toyota Genuine Motor Oil” eller likvärdig
• Trasor eller papper
• Tratt (endast vid påfyllning av motorolja)
Säkringar
(→ Sid. 508)• Säkring med samma amperetal som originalet
Glödlampor
(→ Sid. 512)• Glödlampa med samma siffra och watt-tal som originalet
• Kryssmejsel• Spårmejsel
• Skiftnyckel
Kylare och konden-
sor (→ Sid. 483)⎯
Lufttryck i däcken
(→ Sid. 499)• Lufttrycksmätare• Tryckluftskälla
Spolarvätska
(→ Sid. 483)• Spolarvätska med frostskydd (på vintern)
• Tratt (endast vid påfyllning av vatten eller spolarvätska)
OM53D89SE.book Page 473 Monday, November 14, 2016 7:18 PM

4877-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM53D89SE
Kontrollera om slitagevarnarna syns på däcken. Kontrollera även om däcken
visar ojämnt slitage, t.ex . för mycket slitage på ena sidan av däckmönstret.
Kontrollera reservdäckets skick och lufttryck om det inte har roterats.
Nytt däckmönster
Slitet däckmönster
Slitagevarnare
”TWI” eller ”Δ ” på sidan av respektive däck anger var slitagevarnarna sitter.
Byt däck om slitagevarnarna är synliga på ett däck.
Däck
Byt ut eller flytta om däcken i enligh et med serviceintervall och däckslitage.
Kontrollera däcken
1
2
3
OM53D89SE.book Page 487 Monday, November 14, 2016 7:18 PM
