2016 Lexus IS300h ESP

5177-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM53D89SE
Montera spegelns ytterkåpa
genom att installera den undre
sidan först och därefter den övre
sidan.
Vid montering av kåpans undre sida
ska stiftet till sidokörriktningsvisaren
föras in i hålet i kåpan.
Säkra kåpan med skruvarna och
sätt tillbaka anslutningsdonen i
ursprungslägena.
Fäst kabelhärvan genom att sätt till-
baka hakarna på spegelns baksida
på samma sätt som tidigare.
Passa in flikarna och fäst spegeln
genom att trycka in respektive
diagonalt motsatt flikpar i den
ordningen.
Se till att flikarna sätts in i samma ord-
ning som bilden visar, tryck på dem
tills du hör ett klick.
Om inget klick hörs ska du inte for-
cera in flikarna. Ta istället bort spe-
geln och kontrollera att flikarna är
inpassade.
När spegeln har fästs tas skyddstejpen
bort från spegelkåpans nedre del.
10
11
12
OM53D89SE.book Page 517 Monday, November 14, 2016 7:18 PM

5338-2. Åtgärder i en nödsituation
8
Om problem uppstår
OM53D89SE
(I förekommande fall)
PCS, varningslampaOm varningslampan blinkar (och en varningssummer hörs):
Indikerar funktionsstörning i PCS (det aktiva krockskyddssystemet)
→ Låt en auktoriserad Lexus-återfö rsäljare eller Lexus-verkstad,
eller annan verkstad med motsva rande kvalifikationer omedel-
bart kontrollera bilen.
Om varningslampan blinkar (och en varningssummer inte hörs):
Indikerar att PCS (det aktiva kr ockskyddssystemet) är tillfälligt
inaktiverat, möjligen på grund av något av följande:
• Ytan på vindrutan kring radars ensorn eller kamerasensorn är
smutsig eller täckt med kondens, is, dekaler etc.
→ Avlägsna smuts, konden s, is, dekaler, etc.
( → Sid. 231, 232)
• Driftsförutsättningarna för ra darsensorn eller kamerasensorn
(t.ex. temperaturen) har inte uppfyllts
→ I det här fallet går det att köra bilen. PCS (det aktiva krock-
skyddssystemet) aktiveras när driftsförutsättningarna (t.ex.
temperaturen) uppfylls igen.
Om varningslampan tänds:
Endera VSC (antisladd systemet) eller PCS (det aktiva krock-
skyddssystemet) har inaktiverats, eller båda har inaktiverats.
→ Aktivera PCS genom att aktivera både VSC- och PCS-systemen.
(→ Sid. 238, 321)
Slirindikering
Indikerar funktionsstörning i:
• VSC (antisladdsystemet);
• TRC (antispinnsystemet); eller
• Hjälpsystemet vid start i motlut
Lampan blinkar när VSC-, TRC- e ller ABS-systemen är aktiverade.
→ Låt en auktoriserad Lexus-återfö rsäljare eller Lexus-verkstad,
eller annan verkstad med motsva rande kvalifikationer omedel-
bart kontrollera bilen.
Öppen dörr, varningslampa (varningssummer)*2
Indikerar att en dörr eller baga geluckan inte är helt stängd
→ Kontrollera att alla dörrarna och bakluckan är stängda.
Låg bränslenivå, varningslampa
Indikerar att det finns högst cirk a 10 liter bränsle kvar i tanken
→ Tanka bilen.
Förarens och framsätespassagerarens säkerhetsbälte, påminnel-
selampa (varningssummer)
*3
Varnar föraren och/eller framsätesp assageraren att sätta på bilbältet
→ Spänn fast säkerhetsbältet.
Om en åkande sitter på framsätespassagerarens plats måste
framsätespassagerarens säkerhetsbälte också tas på så att var-
ningslampan (varningssummern) slockar.
VarningslampaVarningslampa/Detaljer/Åtgärder
OM53D89SE.book Page 533 Monday, November 14, 2016 7:18 PM

5348-2. Åtgärder i en nödsituation
OM53D89SE
*1: Parkeringsbromsen ansatt, varningssummer:→ Sid. 543
*2: Öppen dörr, varningssummer:
→ Sid. 539
*3: Bältesvarningssummer:
Summertonen hörs för att påminna om att förarens, framsätespassagerarens och baksäte-
spassagerarnas säkerhetsbälten inte är fastspända. Summertonen hörs i 30 sekunder
efter att bilen har nått en hastighet av 20 km/tim. Om säkerhetsbältet ändå inte är fast-
spänt ljuder varningssummern med en annan ton i ytterligare 90 sekunder.
■Passageraravkänningssensor för framsätet, bältespåminnelse samt varningssummer
●Om bagage är placerat på framsätet kan avkänningssensorn eventu ellt få varningslam-
pan att blinka och varningssummern att höras, även om ingen sitter på sätet.
●Om en kudde eller dyna är placerad på sätet känner sensorn inte alltid av att en passa-
gerare sitter på platsen, varför varningslampan eventuellt inte aktiveras.
■Om indikeringslampan för funktionsstörning tänds under körning
Indikeringslampan för funktionsstörning tä nds om bränsletanken är nästan tom. Om
bränsletanken är tom ska du tanka omedelba rt. Indikeringslampan för funktionsstörning
släcks när du har kört en stund.
Om lampan för funktionsstörning inte slocknar ska du snarast möjligt kontakta en auktoriserad
Lexus-återförsäljare eller Lexus- verkstad, eller annan verkstad med motsvara nde kvalifikationer.
Baksätespassagerarnas säkerhetsb älten, påminnelselampor (var-
ningssummer)
*3
Påminner baksätespassagerarn a att sätta på bilbältet
→ Spänn fast säkerhetsbältet.
Huvudvarningslampa
En summerton hörs och varningsla mpan tänds och blinkar för att
indikera att huvudvarningssystemet har upptäckt ett fel. Sid. 537
Lågt lufttryck i däck, varningslampa Om lampan tänds:
Lågt lufttryck i däcken p.g.a.
• Naturliga orsaker ( →Sid. 535)
• Punktering ( →Sid. 566, 581)
→ Justera lufttrycket i däcken till rekommenderad nivå.
Lampan slocknar efter några minuter. Om lampan inte slocknar
även efter det att lufttrycket har justerats ska du låta en auktori-
serad Lexus-återförsäljare elle r Lexus-verkstad eller annan
verkstad med motsvarande kvalif ikationer och utrustning kont-
rollera systemet.
Om lampan tänds efter att ha blinkat i 1 minut:
Störning i däcktryckvarningssystemet
→ Låt en auktoriserad Lexus-återfö rsäljare eller Lexus-verkstad,
eller annan verkstad med motsvarande kvalifikationer kontroll-
era systemet.
VarningslampaVarningslampa/Detaljer/Åtgärder
OM53D89SE.book Page 534 Monday, November 14, 2016 7:18 PM

5868-2. Åtgärder i en nödsituation
OM53D89SE
■Stänga av hybridsystemet
Flytta växelspaken till P och tryck på startknappen som du brukar göra när du stänger av
hybridsystemet.
■Byta nyckelbatteri
Den ovan beskrivna metoden är endast en tillfällig lösning. Det elektroniska batteriet bör
genast bytas ut om det är urladdat. ( →Sid. 505)
■Larm (i förekommande fall)
Om du låser upp en dörr med den mekaniska nyckeln ställs larmsystemet inte in.
Om en dörr låses upp med den mekaniska nyckeln när larmet är inställt kan larmet gå igång.
■Ändra lägen på startknappen
Släpp upp bromspedalen och tryck på startknappen i steg ovan.
Hybridsystemet startar inte och lägena ändr as för varje gång du trycker på startknap-
pen. ( →Sid. 192)
■Om den elektroniska nyckeln inte fungerar ordentligt
●Kontrollera att det elektroniska lås- och star tsystemet inte har inaktiverats i en special-
inställning. Om det är avstängt, aktivera funktionen.
(Funktioner som kan specialinställas: →Sid. 613)
●Kontrollera om det batteribesparande läget har ställts in. Om det är inställt ska funktio-
nen inaktiveras. ( →Sid. 140)
VARNING
■När du använder den mekaniska nyckeln och öppnar/stänger elfönsterhissarna eller
takluckan
Elfönsterhiss eller taklucka kan användas nä r du har kontrollerat att ingen passagerare
har fastnat med någon del av krop pen i ett fönster eller takluckan.
Låt inte heller barn använda den mekanisk a nyckeln. Barn och andra passagerare kan
fastna med någon kroppsdel i ett fönster eller i takluckan.
3
OM53D89SE.book Page 586 Monday, November 14, 2016 7:18 PM

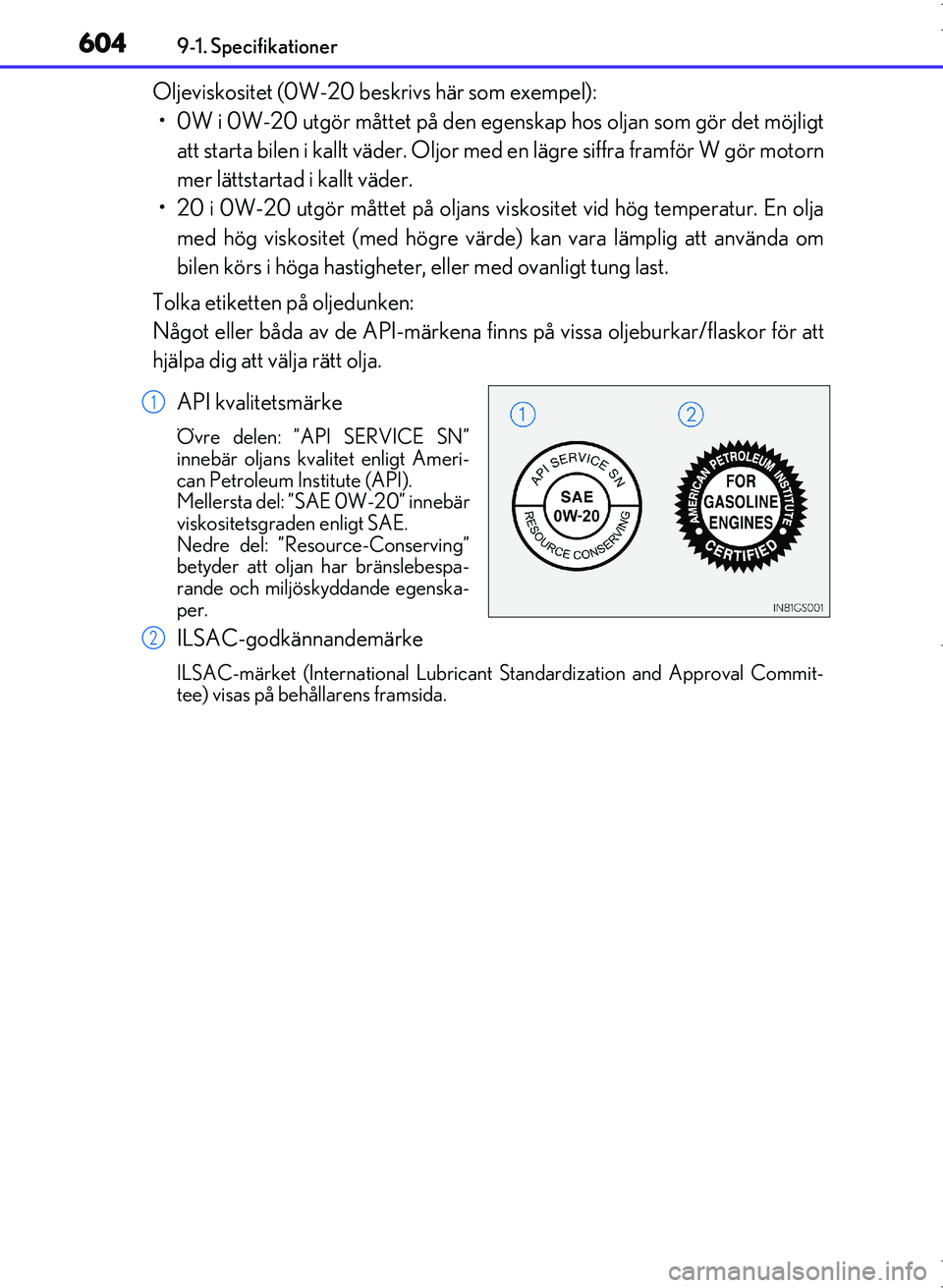

6049-1. Specifikationer
OM53D89SE
Oljeviskositet (0W-20 beskrivs här som exempel): • 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det möjligt att starta bilen i kallt väder. Oljor me d en lägre siffra framför W gör motorn
mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans vi skositet vid hög temperatur. En olja
med hög viskositet (med högre värde) kan vara lämplig att använda om
bilen körs i höga hastigheter, eller med ovanligt tung last.
Tolka etiketten på oljedunken:
Något eller båda av de API-märkena finns på vissa oljeburkar/flaskor för att
hjälpa dig att välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitet enligt Ameri-
can Petroleum Institute (API).
Mellersta del: ”SAE 0W-20” innebär
viskositetsgra den enligt SAE.
Nedre del: ”Resource-Conserving”
betyder att oljan har bränslebespa-
rande och miljöskyddande egenska-
per.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Standardization and Approval Commit-
tee) visas på behållarens framsida.
1
2
OM53D89SE.book Page 604 Monday, November 14, 2016 7:18 PM

6129-1. Specifikationer
OM53D89SE
OBSERVERA
■Om bränslekvalitet
●Använd inte fel bränsle. Om fel bränsle används kommer motorn att skadas.
●Använd inte blyad bensin.
Blyad bensin minskar katalysatorns förmåg a att rena avgaserna och orsakar stör-
ningar i systemet.
●Inom EU: Bioetanolbränsle som säljs unde r namn som t.ex. ”E50” eller ”E85” samt
bränslen som innehåller en stor mängd etanol ska inte användas. Sådana bränslen ska-
dar bilens bränslesystem. I tveksamma fall, rådfråga en auktoriserad Lexus-återförsäl-
jare eller Lexus-verkstad, eller annan ve rkstad med motsvarande kvalifikationer.
●Utanför EU: Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller ”E85” samt
bränslen som innehåller en stor mängd etanol ska inte användas. Du kan använda
bensin som är uppblandad med max 10 % etanol. Om du använder bränsle som
innehåller mer än 10 % etanol (E10) skadas bilens bränslesystem. Du måste försäkra
dig om att du tankar från en källa där bränslespecifikation och kv alitet kan garanteras.
I tveksamma fall, rådfråga en auktoriserad Lexus-återförsäljare eller Lexus-verkstad,
eller annan verkstad med mo tsvarande kvalifikationer.
●Använd inte bensin med metanolinblandning, t.ex. M15, M85, M100. Användning av
bensin med metanolinblandning kan orsa ka skador på motorn eller haveri.
OM53D89SE.book Page 612 Monday, November 14, 2016 7:18 PM

626Vad gör du om ... (Felsökning)
OM53D89SE
●Är fönsterlåsknappen nedtryckt?
Elmanövrerade fönster, med undantag fö r förarens fönster, kan inte användas
om fönsterlåsknappen har tryckts in. ( →Sid. 165)
●Den automatiska avstängnings funktionen aktiveras om bilen får stå i radioläge
eller tändningsläge (hybridsystemet är inte igång) under en tid. (→Sid. 193)
●Påminnelselampan för säkerhetsbältena blinkar
Har föraren och framsätespassageraren spänt fast sina bälten? ( →Sid. 533)
●Indikeringslampan till parkeringsbromsen är tänd
Har parkeringsbromsen lossats? ( →Sid. 207)
Beroende på situationen kan andr a typer av summertoner höras.
(→ Sid. 531, 537)
●Öppnade någon i bilen en dörr eller rö rde sig något inuti bilen medan larmet
ställdes in?
Sensorn känner av detta varpå larmet ljuder. ( →Sid. 75)
Gör något av följande för att avaktivera eller stänga av larmet: • Lås upp dörrarna eller öppna bakluckan med låsfunktionen eller fjärrkontrollen.
• Starta hybridsystemet. Fönstren kan inte öppnas eller stän
gas med knapparna till fönsterhis-
sarna
Startknappen stängs av automatiskt
En varningssummer hörs under körning
Ett larm aktiveras och signalhorn et ljuder (i förekommande fall)
OM53D89SE.book Page 626 Monday, November 14, 2016 7:18 PM

632Alfabetiskt register
OM53D89SE
E-post ........................................................395
ECB (Elektroniskt styrda bromsar)................................................. 319
Elektrisk styrservo (EPS) .................... 319 Varningslampa ................................... 532
Elektronisk nyckel ................................. 120 Batteribesparande funktion ........... 140
Byte av batteri..................................... 505
Om den elektroniska nyckeln inte fungerar..................................... 584
Elektroniskt lås- och startsystem..... 139 Antennplacering ..................................139
Låsfunktioner .............................. 126, 133
Starta hybridsy stemet ......................... 191
Elektroniskt styrda bromsar (ECB) ................................... 319 Elfönsterhissar .........................................165
Funktion....................................................165
Fönsterlåsknapp .................................165
Fönsterrörelse kopplad till dörrlåset ............................................... 167
Klämskydd .............................................. 166
Elmotor ........................................................ 64
Elmotor (drivmotor) ............................... 64
Elstyrt in- och urstegssystem .............149
Eluppvärmd bakruta ........................... 436
Eluttag ...................................................... 454
Energimonitor......................................... 109
Enheter ........................................................ 101
Entrébelysning....................................... 444
EPS (elektrisk servostyrning) ............319 Varningslampa ................................... 532
ERA-GLONASS ................................. 458
EV körläge ................................................196
EV, indikeringslampa............................. 66
E
OM53D89SE.book Page 632 Monday, November 14, 2016 7:18 PM
