2. LEXUS-EINPARKHILFESENSOR
RUNDUM-ÜBERWACHUNGSSYSTEM
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
6
zAbschleppösen sind angebracht.
z Der Stoßfänger oder der Sensor wird
einem starken Aufprall ausgesetzt.
z Das Fahrzeug nähert sich einem hohen
oder stark gekrümmten Bordstein.
z In grellem Sonnenlicht oder bei sehr kaltem
Wetter.
z Der Bereich direkt unter den Stoßfängern
wird nicht erfasst.
z Wenn sich Hindernisse zu dicht am Sensor
befinden.
z Es wurde eine nicht Original-Lexus-
Radaufhängung eingebaut (z. B. bei einem
tiefergelegten Fahrwerk).
Personen werden eventuell nicht erfasst,
wenn sie bestimmte Kleidung tragen.
z Bedingt durch die Form des Objekts kann
es der Sensor möglicherweise nicht
erfassen. Beachten Sie besonders folgende
Hindernisse:
• Drähte, Zäune, Seile usw.
• Baumwolle, Schnee oder andere
Materialien, die Schallwellen absorbieren
• Spitze Gegenstände
• Niedrige Hindernisse
• Hohe Hindernisse, deren oberer Bereich in Richtung Ihres Fahrzeugs ragt
z Die folgenden Situationen können
während der Verwendung auftreten.
• Abhängig von der Form eines
Hindernisses und anderen Faktoren
verkürzt sich der Erfassungsabstand
möglicherweise oder es ist überhaupt
keine Erfassung möglich.
• Hindernisse werden eventuell nicht erfasst, wenn sie sich zu nahe am Sensor
befinden. • Es gibt eine kurze Verzögerung zwischen
der Erfassung eines Hindernisses und der
Anzeige. Auch bei geringen
Geschwindigkeiten besteht die
Möglichkeit, dass ein Hindernis in die
Sensor-Erfassungsbereiche gelangt,
bevor die Anzeige erscheint und der
Wa r n t o n e r t ö n t .
• Dünne Pfosten oder Gegenstände, die sich unterhalb des Sensors befinden,
werden bei Annäherung kurz vor der
Kollision eventuell nicht mehr erfasst,
auch wenn sie vorher erfasst wurden.
• Die Signaltöne können aufgrund der Lautstärke des Audiosystems oder der
Luftstromgeräusche der Klimaanlage
manchmal nur schwer zu hören sein.
z Neben den o. g. Beispielen kann es
vorkommen, dass der Sensor die
Entfernung zu Schildern und anderen
Objekten aufgrund ihrer Form geringer
einschätzt, als sie tatsächlich ist.WA R N U N G
●Bei Verwendung des Lexus-
Einparkhilfesensors
Beachten Sie die folgenden
Vo r s i c h t s m a ß r e g e l n .
Anderenfalls kann das Fahrzeug
möglicherweise nicht sicher gefahren
werden, was zu einem Unfall führen kann.
• Verwenden Sie die Sensoren nicht bei
Geschwindigkeiten über 10 km/h.
• Die Erfassungsbereiche und Reaktionszeiten der Sensoren sind
begrenzt. Stellen Sie beim Vorwärts-
oder Rückwärtsfahren immer sicher,
dass die Umgebung des Fahrzeugs
(insbesondere die Seiten des
Fahrzeugs) sicher ist. Fahren Sie
langsam und betätigen Sie das
Bremspedal, um die Geschwindigkeit
unter Kontrolle zu halten.
• Bringen Sie keine Zubehörteile in den Erfassungsbereichen der Sensoren an.

288
2. LEXUS-EINPARKHILFESENSOR
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
HINWEIS
●Bei Verwendung des Lexus-
Einparkhilfesensors
In den folgenden Situationen arbeitet das
System aufgrund einer Sensorstörung
usw. eventuell nicht einwandfrei. Lassen
Sie Ihr Fahrzeug von einem Lexus-
Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
• Die Anzeige des Lexus-Einparkhilfesensors blinkt und es ertönt
ein Signalton, obwohl keine Hindernisse
erfasst werden.
• Der Bereich um einen Sensor herum kollidiert mit einem Hindernis oder wird
einem starken Stoß ausgesetzt.
• Der Stoßfänger kollidiert mit einem Hindernis.
• Wenn die Anzeige dauerhaft erscheint und kein Signalton ertönt (außer wenn
der Warnsummer stummgeschaltet
wurde).
• Wenn ein Anzeigefehler auftritt, überprüfen Sie zuerst den Sensor.
Wenn der Fehler weiterhin auftritt,
obwohl sich weder Eis, Schnee noch
Schmutz auf dem Sensor befindet, liegt
wahrscheinlich eine Sensorstörung vor.
●Anmerkungen zum Waschen des
Fahrzeugs
Setzen Sie den Sensorbereich keinem
starken Wasserstrahl oder Dampf aus.
Anderenfalls kann es zu einer
Funktionsstörung des Sensors kommen.
AUSFALLWARNUNG DES
LEXUS-
EINPARKHILFESENSORS
Falls ein Fehler bei eingeschaltetem
Einparkhilfesensor erfasst wird, leuchtet
das Fahrzeugsymbol auf oder blinkt
unter Abgabe von Signaltönen.
INFORMATION
●
Bei den folgenden
Bedienungsvorgängen wird die
Einparkhilfesensor-Ausfallwarnanzeige
nicht ausgegeben:
• Umschalten auf einen anderen Bildschirm
• Ausschalten des Hauptschalters für den Lexus-Einparkhilfesensor

289
2. LEXUS-EINPARKHILFESENSOR
RUNDUM-ÜBERWACHUNGSSYSTEM
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
6
zWenn die Position eines Sonars, dessen
Erfassungsfunktion eingeschränkt ist,
angezeigt wird, entfernen Sie die
Fremdkörper vom Sensor.
z Falls die Ausfallwarnung auch nach dem
Entfernen des Fremdkörpers nicht
abgeschaltet wird, liegt möglicherweise
eine Funktionsstörung im
Einparkhilfesensor vor. Lassen Sie den
Sensor von einem Lexus-Vertragshändler
bzw. einer Vertragswerkstatt bzw. einer
anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen. z
Es erscheint eine ungewöhnliche Anzeige
für alle Sonarsensoren. Lassen Sie Ihr
Fah rzeug von einem Lex us-
Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
BEI SCHNEEFLOCKEN ODER
SCHMUTZ AUF DEN
SENSORENBEI EINER
FUNKTIONSSTÖRUNG DES
SENSORS

290
2. LEXUS-EINPARKHILFESENSOR
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
2. EINRICHTEN DES LEXUS-EINPARKHILFESENSORS*
1Drücken Sie die Taste “MENU” auf
dem Remote Touch.
2Wählen Sie “Einst.”.
3Wählen Sie “Fahrzeug”.
4Wählen Sie “LEXUS park assist” .
5Wählen Sie die gewünschte Taste.
1Rufen Sie den Bildschirm “LEXUS Park
Assist Einstellungen” auf. ( →P.290)
2Wählen Sie eine Zahl zwischen “1” und
“5” .
Sie können die Lautstärke des
Warntons und die
Betriebsbedingungen des Bildschirms
des Remote Touch ändern.
*: Falls vorhanden
EINSTELLEN DER
WARNTONLAUTSTÄRKE
Sie können die Warntonlautstärke
einstellen.

291
2. LEXUS-EINPARKHILFESENSOR
RUNDUM-ÜBERWACHUNGSSYSTEM
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
6
1Rufen Sie den Bildschirm “LEXUS Park
Assist Einstellungen” auf. (→P.290)
2Wählen Sie “A n z e i g e a u s ” .
1Rufen Sie den Bildschirm “LEXUS Park
Assist Einstellungen” auf. ( →P.290)
2Wählen Sie “Vorn” oder “Hinten” .
zSie können eine große oder eine kleine
Entfernung wählen.
ANZEIGE EIN-/
AUSSCHALTEN
Die Anzeige des Lexus-
Einparkhilfesensors kann ein- oder
ausgeschaltet werden.
INFORMATION
●
Wenn die “Anzeige aus” aktiviert ist, ist
die Anzeige des Lexus-
Einparkhilfesensors ausgeschaltet.
Wählen Sie “A n z e i g e a u s ” erneut, um die
Anzeige des Lexus-Einparkhilfesensors
einzuschalten.
EINSTELLEN DER
ENTFERNUNG FÜR
WARNUNGEN
Sie können die Anzeige und die
akustischen Hinweise der vorderen
bzw. hinteren Mittelsensoren einstellen.
*
*: Außer GS F

292
2. LEXUS-EINPARKHILFESENSOR
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40

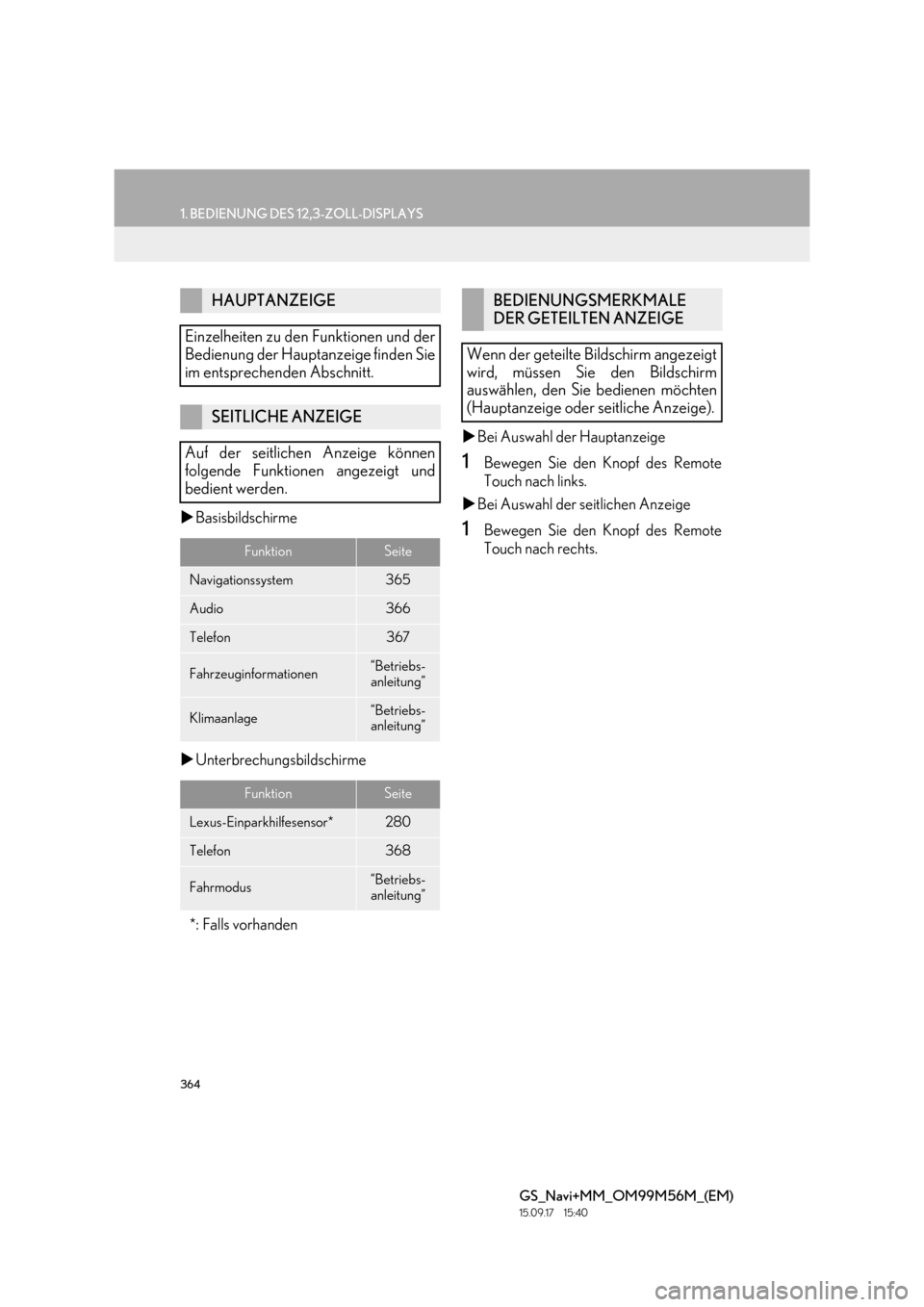

364
1. BEDIENUNG DES 12,3-ZOLL-DISPLAYS
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
XBasisbildschirme
X Unterbrechungsbildschirme X
Bei Auswahl der Hauptanzeige
1Bewegen Sie den Knopf des Remote
Touch nach links.
X Bei Auswahl der seitlichen Anzeige
1Bewegen Sie den Knopf des Remote
Touch nach rechts.
HAUPTANZEIGE
Einzelheiten zu den Funktionen und der
Bedienung der Hauptanzeige finden Sie
im entsprechenden Abschnitt.
SEITLICHE ANZEIGE
Auf der seitlichen Anzeige können
folgende Funktionen angezeigt und
bedient werden.
FunktionSeite
Navigationssystem365
Audio366
Telefon367
Fahrzeuginformationen“Betriebs- anleitung”
Klimaanlage“Betriebs-anleitung”
FunktionSeite
Lexus-Einparkhilfesensor*280
Telefon368
Fahrmodus“Betriebs-anleitung”
*: Falls vorhanden
BEDIENUNGSMERKMALE
DER GETEILTEN ANZEIGE
Wenn der geteilte Bildschirm angezeigt
wird, müssen Sie den Bildschirm
auswählen, den Sie bedienen möchten
(Hauptanzeige oder seitliche Anzeige).

371
GS_Navi+MM_OM99M56M_(EM)
15.09.15 11:09
Bedienung des Navigationssystems.................. 24
Bedienung des Telefons (Freisprecheinrichtung für
Mobiltelefone) .................................................... 294
Bedienungsablauf: Routenführung .................... 26
Bedienungshinweise ............................................... 221 Begriffserklärungen .......................................... 232
DVD-Player und Disc...................................... 223
Fehlermeldungen .............................................. 234
Hinweise zu Dateien ........................................ 229
iPod.......................................................................... 228
Radio ......................................................................... 221
Befehlsliste................................................................. 246
Bildschirm “Einstellungen”..................................... 20
Bildschirm “Information”..........................................22
Bildschirm “Menü” ...................................................... 14 Statusanzeige ........................................................... 16
Bildschirmeinstellung ............................................... 42
Bluetooth
®-Audio ...................................................201
Übersicht.................................................................201
Verbinden eines Bluetooth
®-Geräts ....... 206
Wiedergabe von Bluetooth®-Audio ........ 206
C
CD ................................................................................. 183 Übersicht................................................................ 183
D
DVD .............................................................................. 186DVD-Optionen ................................................... 189
Übersicht................................................................ 186
E
Eingabe von Buchstaben und Zahlen/Bedienung von Listenbildschirmen .............. 38
Eingabe von Buchstaben und Zahlen ......... 38
Listenbildschirm .....................................................39
Einrichten des Lexus-Einparkhilfesensors ............................ 290
Anzeige ein-/ausschalten................................ 291
Einstellen der Entfernung für Warnungen....................................................... 291
Einstellen der Warntonlautstärke .............. 290
Einstellen der Heimatadresse als Ziel ............... 27
Einstellungen ............................... 147, 215, 316, 357
Einstellungen für meine gespeicherten Daten ..........................................................................131
Datensicherung auf einem USB-Speichergerät ...................................... 144
Einstellen der Heimatadresse ........................ 132
Einstellen der Routenverfolgung .................. 142
Einstellen eines zu me idenden Gebiets .... 140
Einstellen von Schnellzugriffen ..................... 134
Einstellen von Speicherpunkten ................... 136
Kopieren von Daten von einem USB-Speichergerät ...................................... 146
Einstellungen für mobile Datendienste ..........357
Einstellungsbildschirm für mobile Datendienste ...................................................357
Einstellungen für Verkehrs- und Parkplatzinformationen ..................................... 151
Einstellungsbildschirm für Verkehrs- und Parkplatzinformationen ................................ 151
Empfangen von Anrufen mit dem Bluetooth
®-Telefon ..........................................307
Eingehende Anrufe ...........................................307
Erforderliche Einstellungen für die Nutzung der Dienste ........................................343
Anlegen eines Nutzerkontos auf dem
Lexus-Webportal ..........................................343
Herstellen einer Internetverbindung .........343
