RUNDUM-ÜBERWACHUNGSSYSTEM
6
2. LEXUS-EINPARKHILFESENSOR
1. LEXUS-EINPARKHILFESENSOR*1
Vordere Ecksensoren
Vordere Mittelsensoren*
2
Hintere Ecksensoren
Hintere Mittelsensoren
1Schaltet den Lexus-Einparkhilfesensor
ein und aus.
zBei eingeschaltetem System leuchtet die
Kontrollleuchte, um den Fahrer zu
informieren, dass das System
betriebsbereit ist.
Beim parallelen Einparken oder bei der
Einfahrt in eine Garage wird der
Abstand von Ihrem Fahrzeug zu in der
Nähe befindlichen Hindernissen von
den Sensoren gemessen und Ihnen über
das Multi-Informationsdisplay, den
Bildschirm des Remote Touch und einen
Warnsummer mitgeteilt. Achten Sie bei
Verwendung dieses Systems stets auf
die Umgebung.
SENSORTYPEN
*1: Falls vorhanden
*2: Außer GS F
SCHALTER FÜR DEN LEXUS-
EINPARKHILFESENSOR

280
2. LEXUS-EINPARKHILFESENSOR
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
■MULTI-INFORMATIONSDISPLAY
Erfassung durch vordere Ecksensoren
Erfassung durch vordere
Mittelsensoren*
Erfassung durch hintere Ecksensoren
Erfassung durch hintere
Mittelsensoren
■BILDSCHIRM DES Remote Touch
X Bei einem 8-Zoll-Display
zWenn der Einparkhilfemonitor nicht
angezeigt wird.
Wenn ein Hindernis erfasst wird, wird
automatisch eine Grafik angezeigt. Der
Bildschirm kann so eingestellt werden, dass
die Grafik nicht angezeigt wird. ( →P.291)
: Wählen Sie diese Taste, um den
Warnsummer stumm zu schalten.
z Wenn das Rückfahrkamerasystem
angezeigt wird (eingefügte Anzeige).
In der rechten oberen Ecke des Bildschirms
des Remote Touch wird bei Erfassung eines
Hindernisses eine vereinfachte Grafik
angezeigt.
ANZEIGE
Wenn die Sensoren ein Hindernis
erfassen, wird auf dem Multi-
Informationsdisplay und dem Bildschirm
des Remote Touch entsprechend der
Position und Entfernung zum Hindernis
eine Grafik angezeigt.
*: Außer GS F

281
2. LEXUS-EINPARKHILFESENSOR
RUNDUM-ÜBERWACHUNGSSYSTEM
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
6
XBei einem 12,3-Zoll-Display
zAuf der seitlichen Anzeige wird eine Grafik
angezeigt.
Wenn ein Hindernis erfasst wird, wird
automatisch eine Grafik angezeigt. Der
Bildschirm kann so eingestellt werden, dass
die Grafik nicht angezeigt wird. ( →P.291)
: Wählen Sie diese Taste, um den
Warnsummer stumm zu schalten.

282
2. LEXUS-EINPARKHILFESENSOR
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40

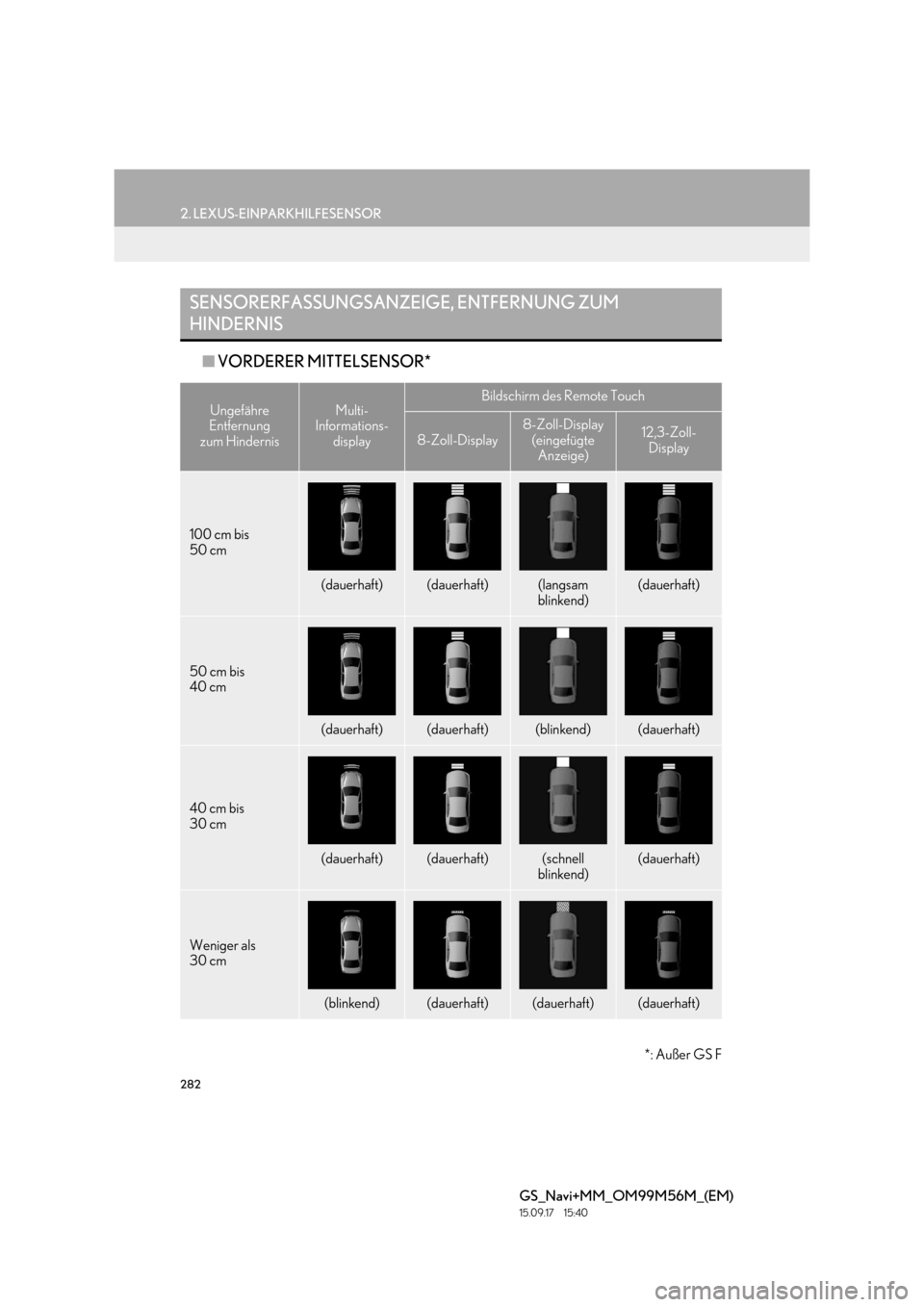

■VORDERER MITTELSENSOR*
SENSORERFASSUNGSANZEIGE, ENTFERNUNG ZUM
HINDERNIS
Ungefähre
Entfernung
zum HindernisMulti-
Informations- displayBildschirm des Remote Touch
8-Zoll-Display8-Zoll-Display (eingefügte Anzeige)12,3-Zoll-
Display
100 cm bis
50 cm
(dauerhaft)(dauerhaft)(langsam
blinkend)(dauerhaft)
50 cm bis
40 cm
(dauerhaft)(dauerhaft)(blinkend)(dauerhaft)
40 cm bis
30 cm
(dauerhaft)(dauerhaft)(schnell
blinkend)(dauerhaft)
Weniger als
30 cm
(blinkend)(dauerhaft)(dauerhaft)(dauerhaft)
*: Außer GS F

283
2. LEXUS-EINPARKHILFESENSOR
RUNDUM-ÜBERWACHUNGSSYSTEM
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
6
■ECKSENSOREN
Ungefähre
Entfernung
zum HindernisMulti-
Informations- displayBildschirm des Remote Touch
8-Zoll-Display
8-Zoll-Display
(eingefügte Anzeige)12,3-Zoll- Display
60 cm bis
45 cm
(dauerhaft)(dauerhaft)(blinkend)(dauerhaft)
45 cm bis
30 cm
(dauerhaft)(dauerhaft)(schnell
blinkend)(dauerhaft)
Weniger als
30 cm
(blinkend)(dauerhaft)(dauerhaft)(dauerhaft)

284
2. LEXUS-EINPARKHILFESENSOR
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
■HINTERER MITTELSENSOR
Ungefähre
Entfernung
zum HindernisMulti-Informations-
displayBildschirm des Remote Touch
8-Zoll-Display
(eingefügte Anzeige)12,3-Zoll-Display
150 cm bis
60 cm
(dauerhaft)(langsam blinkend)(dauerhaft)
60 cm bis
45 cm
(dauerhaft)(blinkend)(dauerhaft)
45 cm bis
35 cm
(dauerhaft)(schnell blinkend)(dauerhaft)
Weniger als
35 cm
(blinkend)(dauerhaft)(dauerhaft)

285
2. LEXUS-EINPARKHILFESENSOR
RUNDUM-ÜBERWACHUNGSSYSTEM
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
6
■ERTÖNEN DES WARNSUMMERS
UND ENTFERNUNG ZU EINEM
HINDERNIS
zMit zunehmender Annäherung an ein
Hindernis ertönt der Warnsummer
schneller.
Ab der folgenden Entfernung zum
Hindernis gibt der Warnsummer einen
Dauerton ab:
• Vordere Mittelsensoren (Außer GS F):
Ca. 30 cm
• Ecksensoren: Ca. 30 cm
• Hintere Mittelsensoren: Ca. 35 cm
z Werden 2 oder mehr Hindernisse
gleichzeitig erfasst, reagiert das
Warnsummersystem auf das am nächsten
liegende Hindernis. Werden die o. g.
Abstände für eines oder beide Hindernisse
erreicht, erfolgt ein wiederholter langer
Signalton, gefolgt von schnellen
Signaltönen.
Ca. 100 cm*
Ca. 150 cm
Ca. 60 cm
zDie Abbildung zeigt die
Erfassungsbereiche der Sensoren.
Beachten Sie, dass die Sensoren keine
Hindernisse erfassen können, die sich sehr
nah am Fahrzeug befinden.
z Die Erfassungsbereiche der Sensoren
können sich abhängig von der Form des
Gegenstands usw. ändern.
Wenn die Sensoren in Betrieb sind,
ertönt ein Warnsummer.
ERFASSUNGSBEREICH DER
SENSOREN
*: Außer GS F

286
2. LEXUS-EINPARKHILFESENSOR
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
zVordere Mittelsensoren:
• Der Motorschalter
befindet sich im Modus IGNITION ON
.
• Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “P” oder “R”.
• Die Geschwindigkeit beträgt weniger als etwa 10 km/h.
z Vordere Ecksensoren:
• Der Motorschalter
befindet sich im Modus IGNITION ON
.
• Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “P”.
• Die Geschwindigkeit beträgt weniger als etwa 10 km/h.
z Hintere Eck- und hintere Mittelsensoren:
• Der Motorschalter
befindet sich im Modus IGNITION ON
.
• Der Schalt-/Wählhebel steht auf “R”. z
Auf dem Sensor befindet sich Schmutz,
Schnee oder Eis. (Reinigen Sie den Sensor,
um das Problem zu beheben.)
z Der Sensor ist eingefroren. (Tauen Sie den
Bereich auf, um das Problem zu beheben.)
Wenn der Sensor bei besonders kaltem
Wetter eingefroren ist, kann auf dem
Bildschirm eine ungewöhnliche Anzeige
erscheinen oder Hindernisse werden
eventuell nicht erfasst.
z Irgendetwas verdeckt den Sensor.
z Das Fahrzeug neigt sich beträchtlich zu
einer Seite.
z Auf einer äußerst unebenen Straße, an
einem Hang, auf Schotter oder auf Gras.
z In der Nähe des Fahrzeugs herrscht viel
Lärm durch Hupen, Motorradmotoren,
Druckluftbremsen großer Fahrzeuge oder
andere laute Geräusche, die
Ultraschallwellen produzieren.
z Ein anderes Fahrzeug mit
Einparkhilfesensoren befindet sich in der
Nähe.
z Sprühregen oder Starkregen bildet eine
Barriere vor dem Sensor.
z Das Fahrzeug ist mit einem Kotflügelstab
oder einer Funkantenne ausgestattet.
VORAUSSETZUNGEN FÜR
DIE VERWENDUNG DES
LEXUS-
EINPARKHILFESENSORS
ANZEIGE DES LEXUS-
EINPARKHILFESENSORS
Wird ein Hindernis erfasst, während das
Rückfahrkamerasystem in Betrieb ist,
erscheint die Warnanzeige oben rechts
auf dem Bildschirm, selbst wenn die
Anzeige in den Einstellungen
ausgeschaltet wurde.
INFORMATIONEN ZUR
SENSORERFASSUNG
Die Sensor-Erfassung sbereiche sind auf
die Bereiche rund um die Stoßfänger
des Fahrzeugs beschränkt.
Bestimmte Fahrzeug- und
Umgebungsbedingungen können die
Fähigkeit des Sensors beeinträchtigen,
Hindernisse korrekt zu erfassen.
Besondere Umstände, unter denen dies
eintreten kann, sind nachfolgend
aufgeführt.
